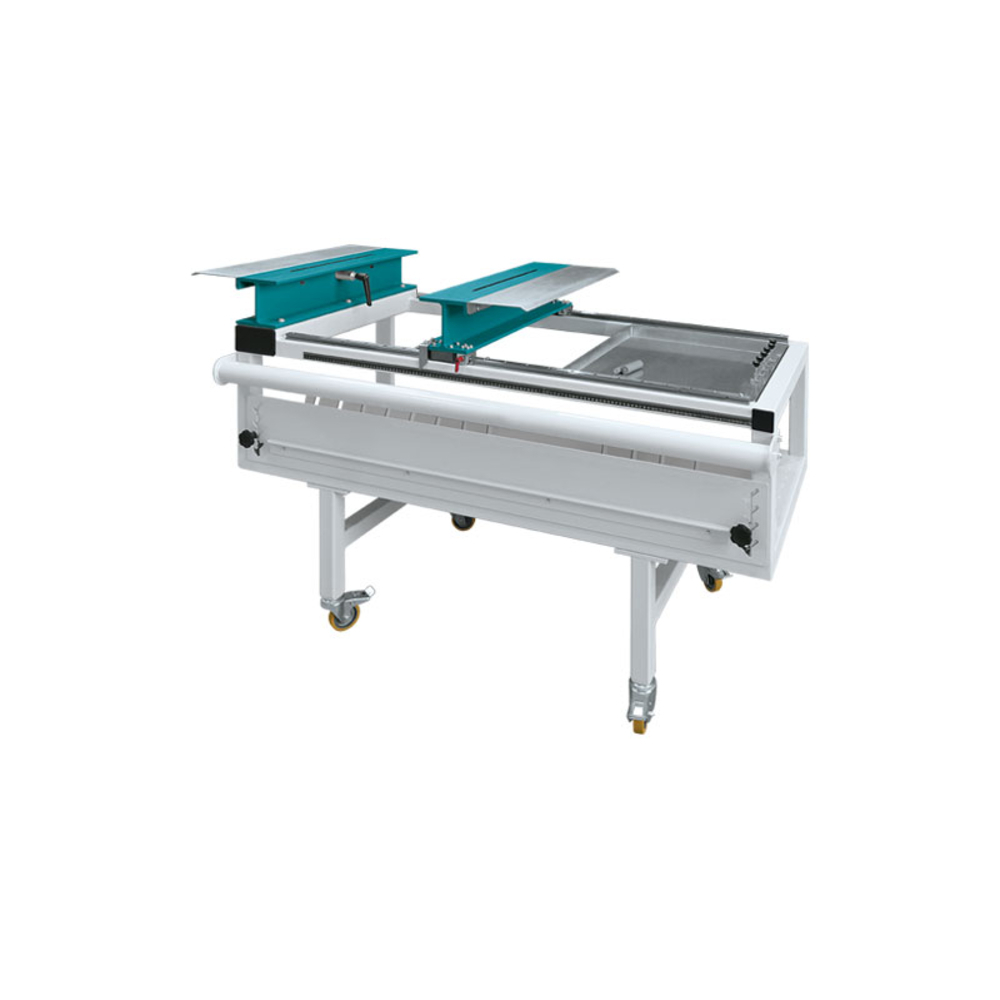

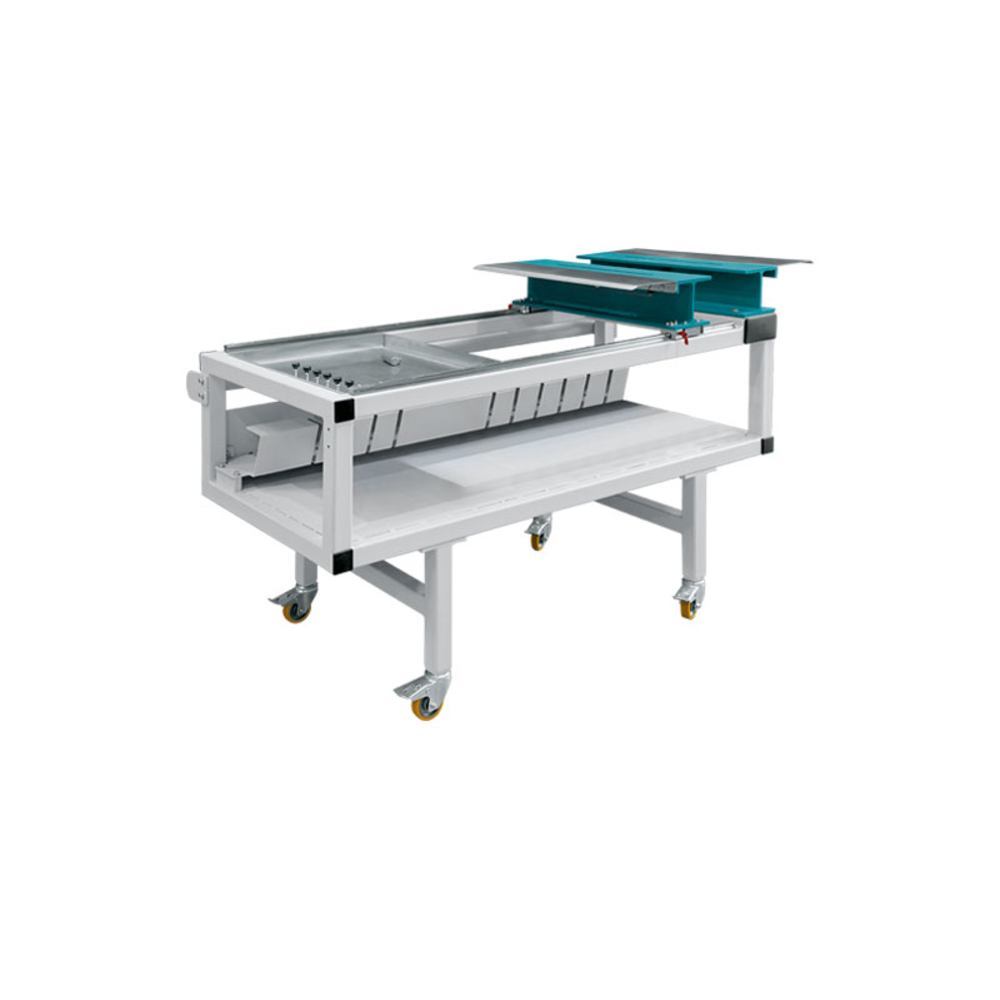

TABLE À GABARITS (SANS GABARIT) - JOUANEL INDUSTRIE - GAB1350

Découvrez la table à gabarits sans gabarit, l'outil idéal pour la réalisation d'abergements de cheminée sur toitures inclinées.
Cette machine polyvalente permet de maintenir et de façonner plusieurs pièces nécessaires à l'abergement. Grâce à ses différents modèles de flasques à border disponibles en option, l'utilisateur peut tracer et façonner les pièces latérales en fonction de l'inclinaison souhaitée. Le tube de cintrage intégré facilite la formation des parties cintrées avant l'agrafage.
La table offre une largeur de travail réglable de 255 mm à 1 320 mm, avec des angles de flasques à border variant de 0° à 55°. Le tube de cintrage a un diamètre de 60 mm et est réglable en hauteur. Sa conception comprend deux blocs avec tôles déportées, leviers de serrage quart de tour, un réglet gradué pour le réglage de la largeur, ainsi que des espaces de rangement intégrés. Pesant 163 kg, cette machine est équipée de quatre roues pivotantes freinées, facilitant son transport et sa manipulation. Fabriquée par JOUANEL Industrie, elle fait partie de la gamme des machines manuelles, offrant une solution simple pour tous les matériaux de couverture tels que le zinc, le cuivre et la tôle laquée.

- Largeur maximale de travail : 1 320 mm
- Largeur minimale de travail : 255 mm
- Angles de flasques à border (équipements optionnels) : 0°, 20°, 25°, 30°, 35°, 40°, 45°, 50°, 55°
- Diamètre du tube de cintrage : 60 mm
- Dimensions hors-tout (L x l x h) : 1 700 x 790 x 1 000 mm
- Poids net (hors flasques à border) : 163 kg
- Équipée de quatre roues pivotantes freinées pour un transport facilité
- Comprend des leviers de serrage quart de tour
- Réglet gradué pour le réglage de la largeur
- Espaces de rangement intégrés pour une meilleure organisation des outils
- Conçue pour le façonnage des pièces nécessaires à l'abergement de cheminée sur toitures inclinées
- Compatible avec divers matériaux de couverture tels que le zinc, le cuivre et la tôle laquée

Découvrez la table à gabarits sans gabarit GAB1350 de JOUANEL Industrie, spécialement conçue pour la réalisation d’abergements de cheminée agrafés sur toitures inclinées. Cette machine polyvalente permet de maintenir et de façonner les différentes pièces nécessaires à l’abergement, en intégrant toutes les opérations de façonnage sur une seule table : traçage, bordage, cintrage et agrafage.

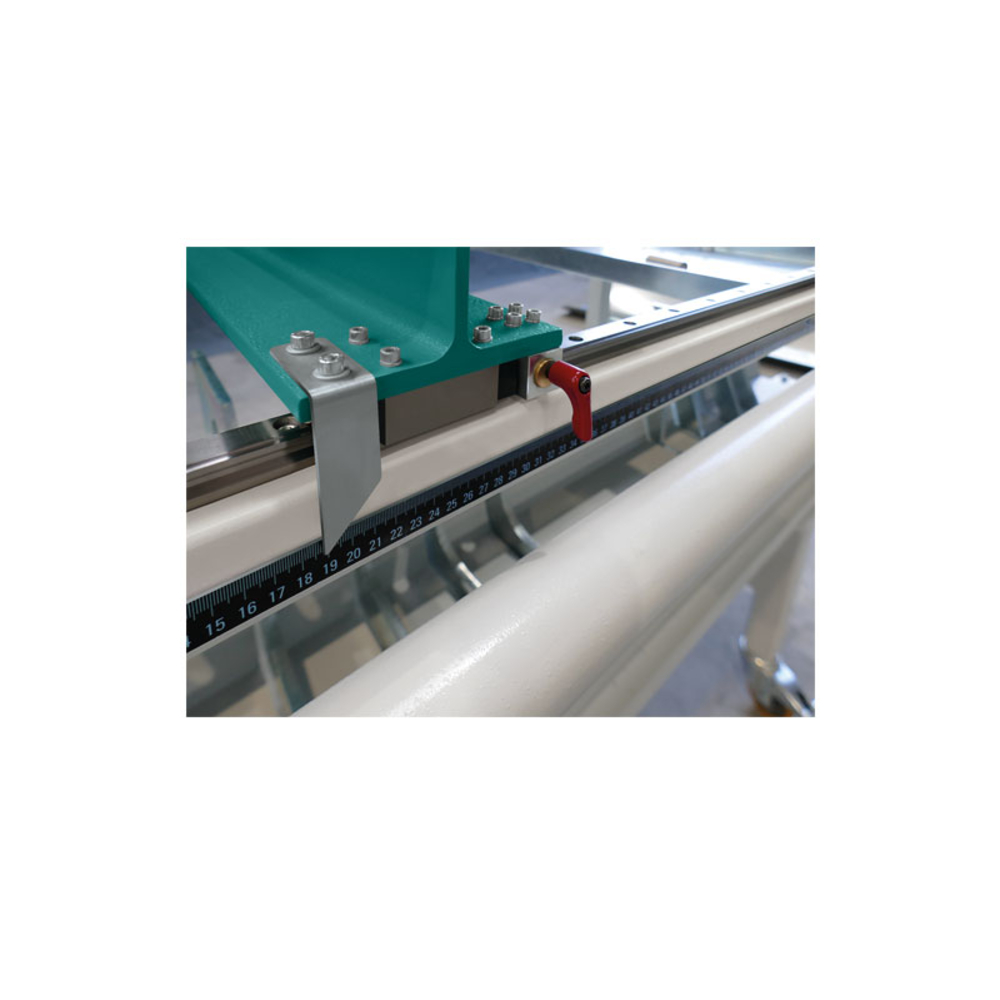

La table offre une largeur de travail réglable de 255 mm à 1 320 mm, avec des angles de flasques à border optionnels allant de 0° à 55°, adaptés selon l’inclinaison souhaitée. Le tube de cintrage intégré, d’un diamètre de 60 mm et réglable en hauteur, facilite la formation des parties cintrées avant l’agrafage. La conception comprend deux blocs avec tôles déportées (un fixe et un coulissant) pour le maintien des couloirs, des leviers de serrage quart de tour sur chaque bloc, ainsi que des leviers de blocage du bloc coulissant des deux côtés de la machine. Un réglet gradué permet un réglage précis de la largeur de travail.

Pour une meilleure organisation, la table intègre des espaces de rangement pour les flasques à border optionnels et un bac servante coulissant pour le stockage des accessoires et outils de façonnage. Elle est équipée de quatre roues pivotantes freinées, assurant une manipulation et un déplacement aisés par une seule personne.

Cette table est compatible avec tous les matériaux spécifiques à la couverture tels que le zinc, le cuivre et la tôle laquée. Les flasques à border en acier avec contre-formes, d’une épaisseur de 10 mm, sont disponibles en option selon différents angles (références GAB0°, GAB20°, GAB25°, GAB30°, GAB35°, GAB40°, GAB45°, GAB50° et GAB55°). Un kit outillage spécial agrafage est également proposé en option.

Dimensions hors-tout : 1 700 x 790 x 1 000 mm. Poids net de 163 kg (hors flasques à border).

Avantages :
- Simplifie la réalisation d’abergements en fonction de la pente du toit.
- Utilisable par une seule personne et facile à déplacer.
- Facilite la réalisation de l’agrafage des pièces formant l’abergement.
- Toutes les opérations de façonnage réunies sur une seule machine.
- Facilité de changement d’angle et de mise en place des flasques.
- Compatible avec tous les matériaux courants de couverture.

Cette table gabarit est une solution complète et ergonomique pour les professionnels de la couverture souhaitant réaliser rapidement et précisément des abergements de cheminée agrafés sur toitures inclinées.
