Table à maçonner hydraulique ALTRAD MUROMAT - MU3000
Référence : ALT_MU3000
Découvrez Table à maçonner hydraulique ALTRAD MUROMAT - MU3000 disponible à l'achat
- Hauteur de travail ajustable jusqu'à 4,50 m
- Charge maximale supportée de 3 tonnes
- Moteur monophasé de 3 kW pour une puissance optimale
- Conforme aux directives de sécurité en vigueur
- Éligible aux aides financières CARSAT et OPPBTP
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

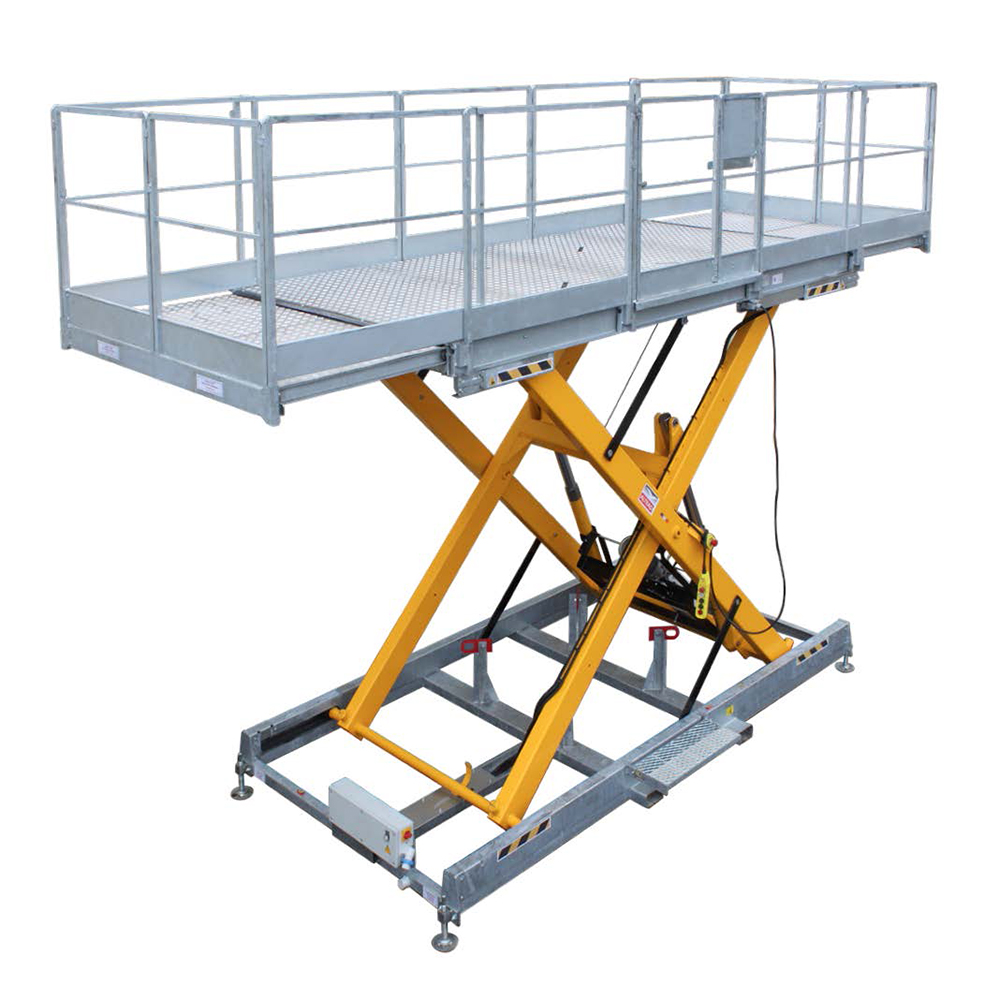

Table à maçonner hydraulique ALTRAD MUROMAT - MU3000, fabrication française.

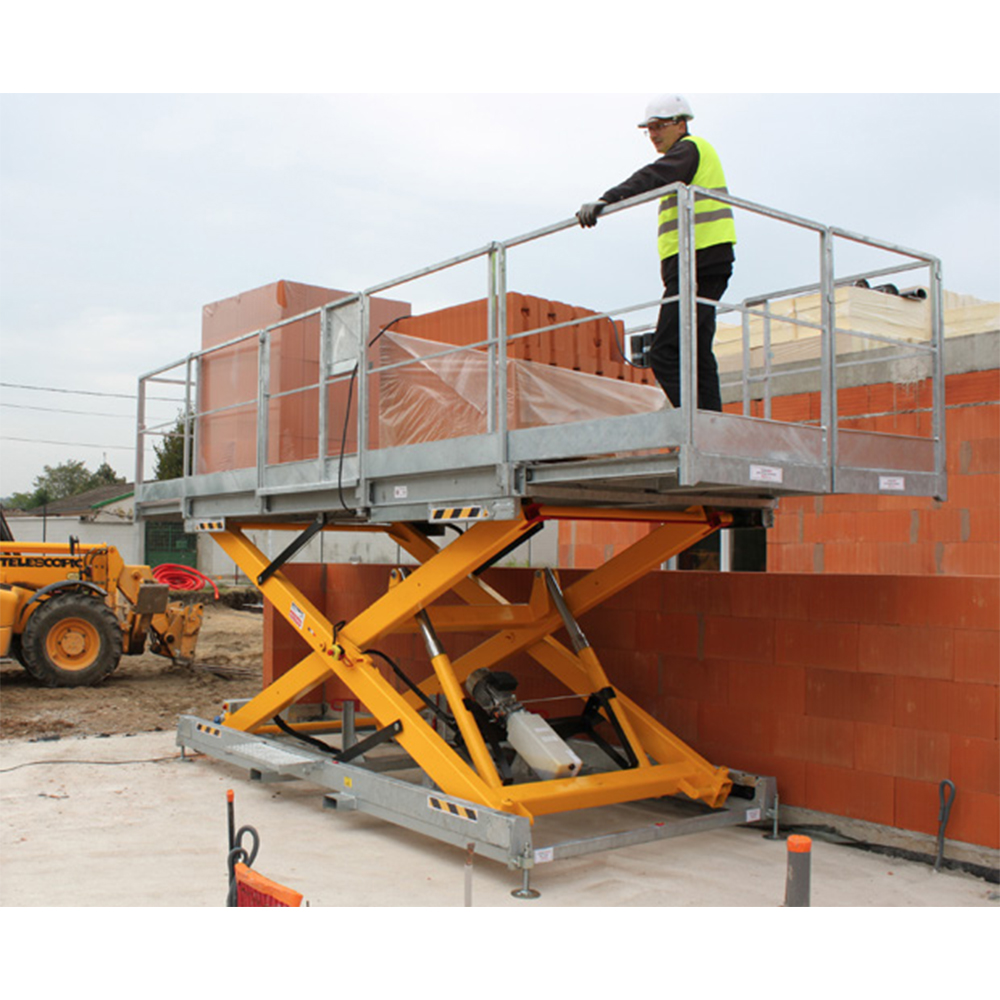

Cette table élévatrice est conçue pour l’élévation de personnes et de matériaux lors de travaux de maçonnerie, tels que l’élévation de murs en parpaings, briques, moellons, pierre de taille, ainsi que pour la mise en place d’isolation intérieure ou extérieure de type bardage.
Elle n’est pas destinée à être utilisée comme ascenseur, monte-charge pour accéder à des étages, ni pour soutenir une charge permanente.
La hauteur du plancher est de 3,00 mètres, avec une hauteur de travail maximale de 4,50 mètres.
La charge maximale supportée est de 3 tonnes (3000 kg), avec une répartition maximale de 800 kg/m² sur la table et 200 kg par rallonge coulissante.
La table seule pèse 1915 kg, et 2100 kg avec les garde-corps.
La vitesse de levage est de 2 m/min et la vitesse de descente de 2,5 m/min.
Le moteur est monophasé, fonctionnant sous 230 V / 50 Hz / 13,8 A, avec une puissance de 3 kW (4 chevaux).
Il bénéficie d’une protection IP54 et la table dans son ensemble d’une protection IP44.
Le niveau sonore garanti est de 98 dB.
L’huile hydraulique utilisée est de type Hydolub HMAX46 ou équivalent.
Les dimensions principales sont :
- Longueur hors tout ouverte : 6,10 m
- Longueur hors tout fermée (table seule) : 4,13 m
- Largeur hors tout : 2,32 m
- Largeur utile de la table : 2,00 m
- Largeur des rallonges coulissantes : 0,95 m
- Hauteur maximale vérins déployés : 3,10 m
- Hauteur maximale vérins déployés avec garde-corps : 4,20 m
- Hauteur minimale vérins rentrés : 0,55 m
- Hauteur minimale vérins rentrés avec garde-corps : 1,65 m
- Course utile de réglage des vérins de niveau : 0 à 130 mm.
La table est équipée d’un système de sécurité de surcharge avec signal sonore et lumineux, ainsi que d’un limiteur de charge qui fait descendre automatiquement la table en cas de surcharge en position haute.
Un bouton d’arrêt d’urgence est placé au centre du ciseau, prioritaire sur toutes les commandes, ainsi que des poignées de descente d’urgence accessibles depuis le sol et le plancher.

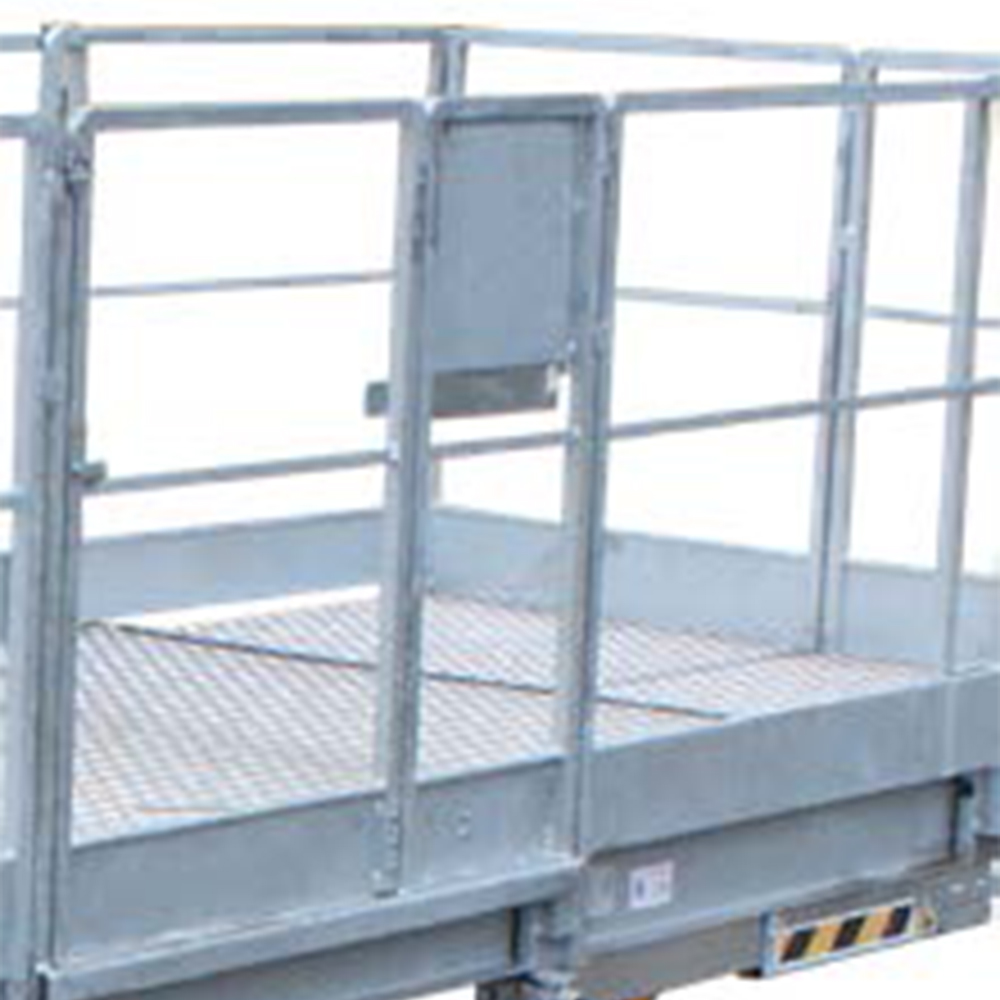

Les garde-corps sont montés automatiquement avec verrouillage à basculement, comprenant un portillon à fermeture automatique avec plinthe incorporée.

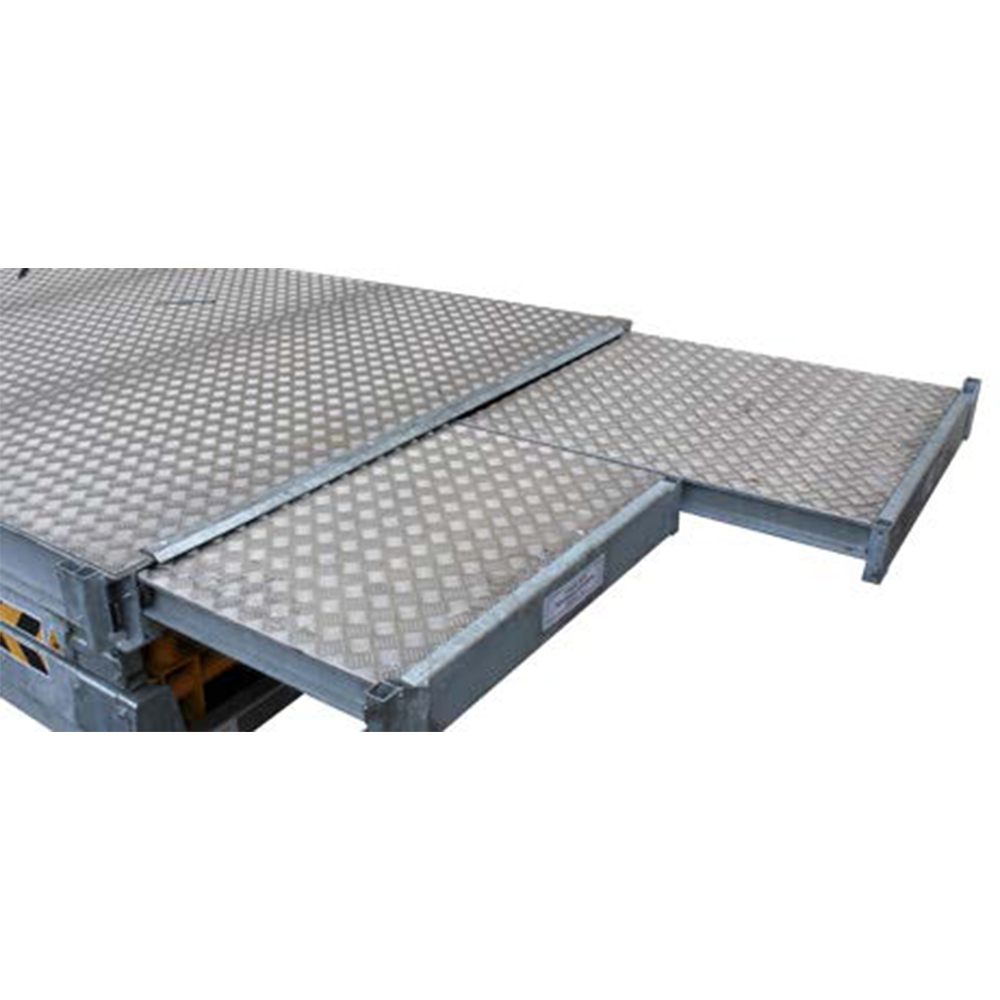

Des rallonges coulissantes d’1 mètre montées sur roulements à billes, indexées tous les 10 cm, sont disponibles de chaque côté du plancher, avec une charge maximale de 200 kg par rallonge.
Un cadre pour stockage des garde-corps est proposé en option.
La table est équipée de prises de fourches pour manutention, d’anneaux de grutage intégrés au plancher, d’une marche intermédiaire escamotable, de pieds réglables avec niveaux intégrés et de béquilles de sécurité intégrées au ciseau pour la maintenance.
Plusieurs tables MUROMAT peuvent être utilisées simultanément sur un chantier, en linéaire ou en angle, en respectant une distance de sécurité de 500 mm entre elles.
La table est conforme aux directives européennes suivantes :
- Directive machine 2006/42/CE
- Directive compatibilité électromagnétique 2004/108/CE
- Directive bruit 2000/14/CE
Elle respecte les normes NF EN 280 (04/10/2013), NF EN 13001-3-1 (01/06/2012) et NF EN 60204-32 (01/12/2008).
Ce matériel est éligible aux aides financières CARSAT et OPPBTP.
Pour la mise en place, le sol doit être terrassé et stabilisé avec une résistance adaptée aux efforts appliqués par les points d’appui.
La table doit être posée sur calages d’au moins 200 x 300 x 40 mm et mise à niveau à l’aide des vérins réglables.
Le raccordement électrique se fait via une rallonge fournie de 0,80 m, avec possibilité d’utiliser des rallonges complémentaires jusqu’à 50 m en respectant les sections de câble recommandées et la classe IP44.
Le raccordement à un groupe électrogène nécessite une puissance minimale de 9 kVA pour la table seule, et 13,2 kVA si des accessoires sont utilisés.
Le chargement des matériaux doit se faire table repliée en position basse, avec retrait des garde-corps côté portillon et repli de la marche d’accès pour chargement par chariot élévateur.

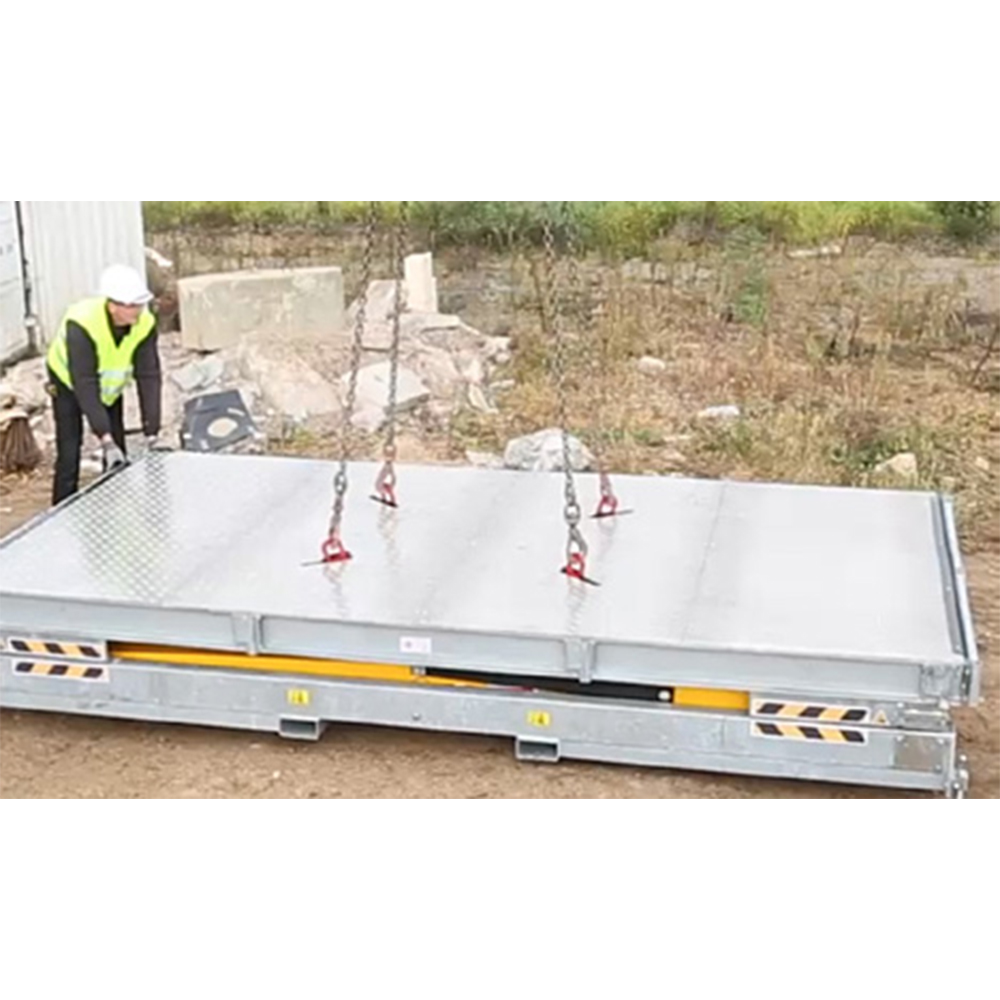

Le chargement à la grue peut s’effectuer sans retirer les garde-corps.
Le stockage des matériaux sur la table doit respecter une charge maximale de 800 kg/m², avec une zone de circulation libre d’environ 800 mm entre les palettes et les garde-corps côté construction, et 1500 mm entre les palettes pour l’accès au portillon.
L’utilisation est interdite à des températures inférieures à -10°C ou supérieures à +55°C.
Après chaque chargement, il faut vérifier le bon enclenchement des garde-corps et la fermeture correcte du portillon.
Lors de l’utilisation, il est recommandé de baliser la zone à risque au sol pour limiter l’accès des personnes lors des phases de descente.
La table est livrée avec une notice d’utilisation et d’entretien complète.
Ces informations sont issues des documents techniques, notices et fiches produits fournis, notamment des pages 1 à 15 et 20 des fichiers consultés, ainsi que des images présentant la table et ses composants.
Description du produit :
- Plateforme élévatrice hydraulique destinée au travail de maçonnerie.
- Hauteur plancher : 3,00 m.
- Hauteur de travail : 4,50 m.
- Charge maximale : 3 tonnes.
- Poids à vide : 2100 kg.
- Dimensions du plancher : de 4,13 m à 6,10 m de longueur, largeur 2,00 m, hauteur maximale 3,00 m.
Motorisation et fonctionnement :
- Moteur monophasé 230 V / 50 Hz.
- Puissance 3 kW (4 chevaux).
- Intensité 13,8 A.
- Protection IP54.
- Niveau sonore garanti : 98 dB.
- Télécommande avec deux boutons de descente pour un contrôle de sécurité à mi-hauteur.
- Bouton d’arrêt d’urgence intégré à la télécommande et au niveau du sol sur le ciseau.
- Descente d’urgence hors énergie possible depuis le sol et le plancher de travail.
- Limiteur de charge avec signal sonore et lumineux.
- Affichage des consignes de sécurité, de grutage et de déplacement.
- Anneaux de grutage intégrés au plancher.
Caractéristiques techniques et équipements :

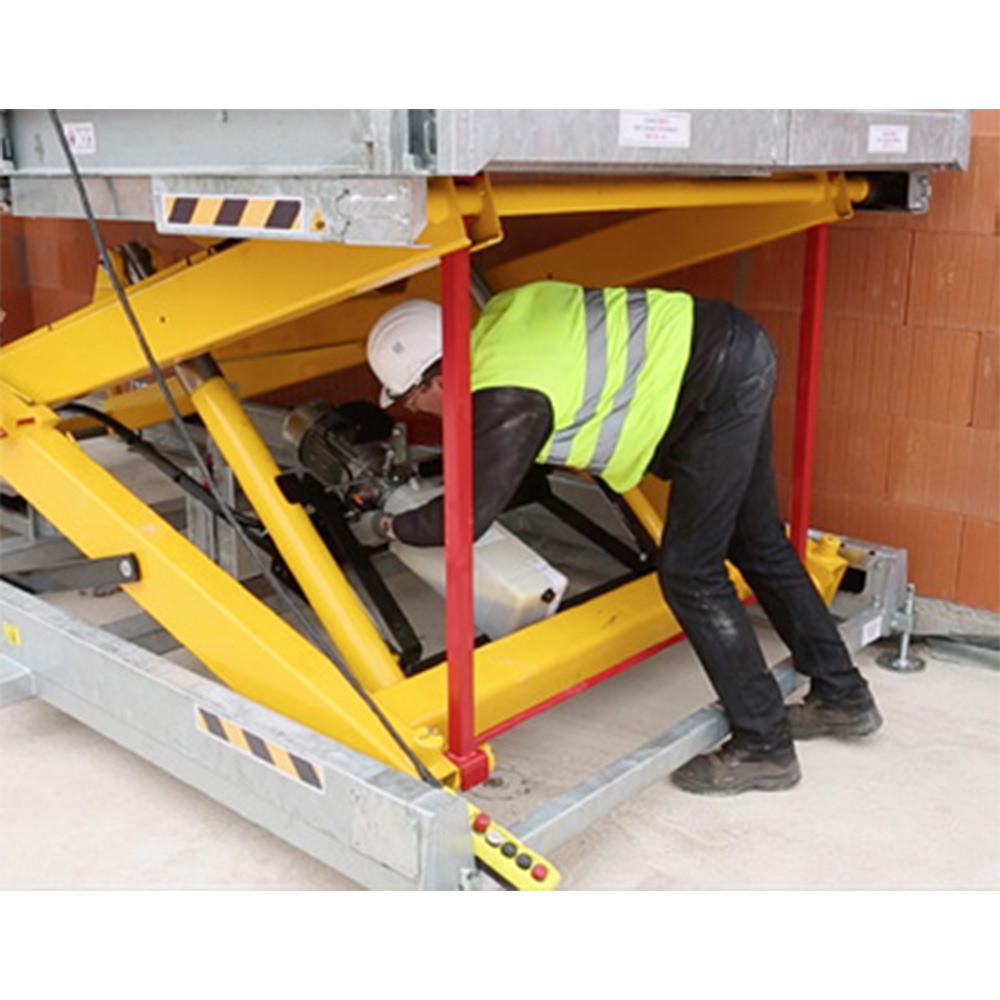

- Béquille de sécurité pour maintenance, intégrée au ciseau et imperdable.
- Portillon à fermeture automatique avec plinthe incorporée.
- Pieds réglables avec niveaux intégrés.
- Marche intermédiaire escamotable.
- Gardes corps sur 4 faces de série, en cas d’absence de protection avant.
- Rallonges coulissantes de 1 mètre, montées sur roulements à billes, indexées tous les 10 cm de chaque côté du plancher, charge maximale 200 kg par rallonge.
- Option disponible : cadre pour stockage des gardes corps (réf. 640050).
- Prises de fourches pour manutention.
Usages et applications :
- Conçue pour faciliter les travaux de maçonnerie en hauteur.

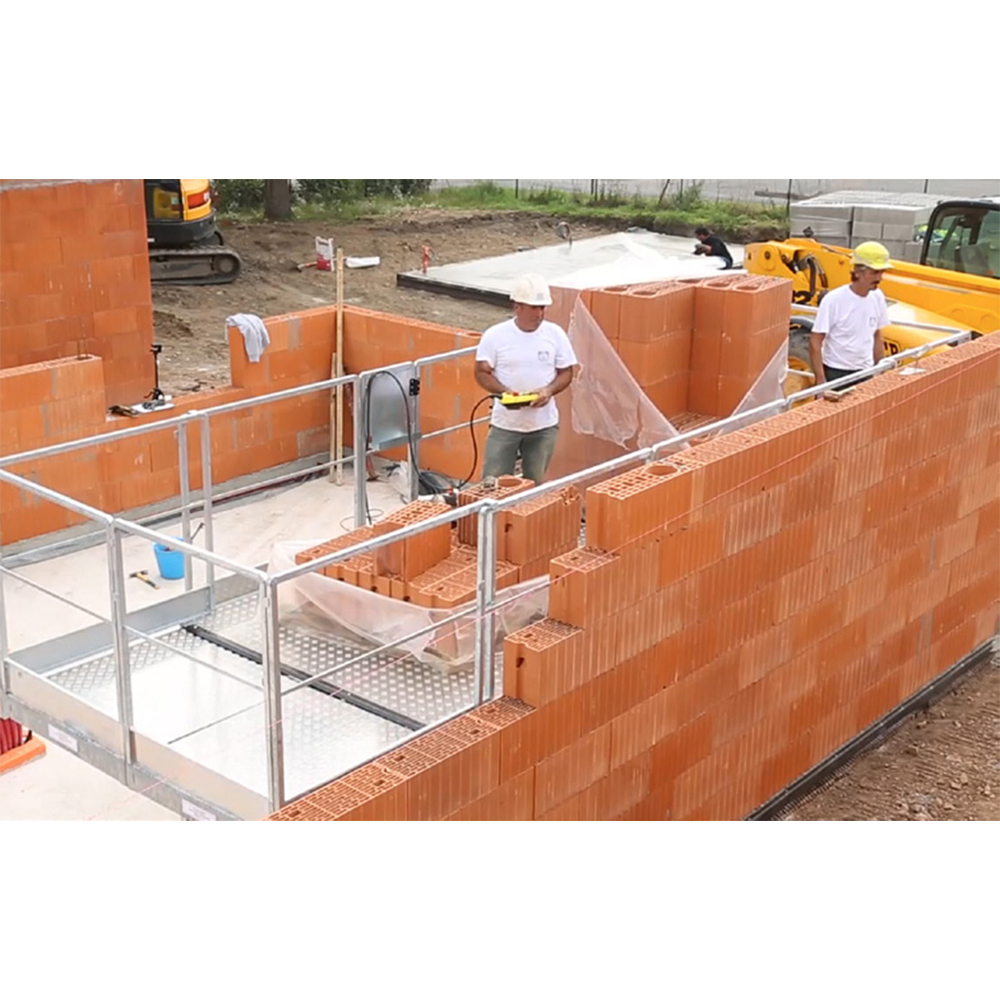

- Possibilité de travailler avec plusieurs MUROMAT en linéaire ou en angle sur un chantier.
Normes et certifications :
- Conforme aux directives :
- Directive machine 2006/42/CE.
- Directive CEM 2004/108/CE.
- Directive bruit 2000/14/CE.
- Normes utilisées :
- NF EN 280 du 04/10/2013.
- NF EN 13001-3-1 du 01/06/2012.
- NF EN 60204-32 du 01/12/2008.
- Catégorie 1A selon NF EN 280.
- Matériel éligible aux aides financières CARSAT et OPPBTP.
Avantages produit :
- Fabrication française assurant qualité et conformité.
- Sécurité renforcée avec multiples dispositifs d’arrêt d’urgence et de limitation de charge.
- Flexibilité d’utilisation avec rallonges coulissantes et possibilité d’assemblage multiple.
- Facilité de maintenance grâce à la béquille de sécurité intégrée.
- Niveau sonore maîtrisé pour un environnement de travail plus confortable.
Conditionnement, stockage, conservation :
- Non spécifié dans le document.
Cette table à maçonner hydraulique MUROMAT 3000 est une solution robuste, sécurisée et conforme aux normes européennes, adaptée aux besoins des professionnels du bâtiment pour le travail en hauteur.
- poids vide : 2100 kg
- charge maxi : 3000 kg
- hauteur plancher : 3,00 m
- hauteur travail : 4,50 m
- moteur monophasé : 230 V / 50 Hz / 13,8 A
- puissance moteur : 3 kW (4 ch)
- protection moteur : IP54
- protection table : IP44
- niveau sonore garanti : 98 dB
- vitesse de levage : 2 m/min
- vitesse de descente : 2,5 m/min
- charge maximale sur table : 800 kg/m²
- charge maximale par rallonge coulissante : 200 kg
- longueur hors tout ouverte : 6,10 m
- longueur hors tout fermée (table seule) : 4,13 m
- largeur hors tout : 2,32 m
- largeur utile de la table : 2,00 m
- largeur des rallonges coulissantes : 0,95 m
- hauteur maximale vérins déployés : 3,10 m
- hauteur maximale vérins déployés avec garde-corps : 4,20 m
- hauteur minimale vérins rentrés : 0,55 m
- hauteur minimale vérins rentrés avec garde-corps : 1,65 m
- course utile de réglage des vérins de niveau : 0 à 130 mm
- huile hydraulique : Hydolub HMAX46 ou équivalent
- limiteur de charge avec signal sonore et lumineux
- bouton d’arrêt d’urgence au centre du ciseau
- descente d’urgence accessible depuis le sol et le plancher
- garde-corps montés automatiquement avec verrouillage à basculement
- portillon à fermeture automatique avec plinthe incorporée
- rallonges coulissantes d’1 mètre montées sur roulements à billes, indexées tous les 10 cm
- prises de fourches pour manutention
- anneaux de grutage intégrés au plancher
- marche intermédiaire escamotable
- pieds réglables avec niveaux intégrés
- béquilles de sécurité intégrées au ciseau pour maintenance
- conforme aux directives européennes : 2006/42/CE (machine), 2004/108/CE (compatibilité électromagnétique), 2000/14/CE (bruit)
- normes respectées : NF EN 280, NF EN 13001-3-1, NF EN 60204-32
L’élévation de la table se commande via une télécommande équipée de deux boutons de descente : un pour la descente de 3 m à 1,50 m, l’autre pour la descente de 1,50 m à la position fermée. Un bouton d’arrêt d’urgence est intégré à la télécommande et au niveau du sol sur le ciseau, prioritaire sur toutes les autres commandes. En cas de surcharge, un voyant rouge clignote sur la télécommande et un signal sonore interdit le fonctionnement. Si la surcharge se produit en position haute, un limiteur de pression déclenche automatiquement la descente en évacuant la pression hydraulique.
La table est équipée d’une poignée de sécurité plomblée permettant une descente d’urgence hors énergie, accessible depuis le haut de la table et au sol. Cette descente d’urgence doit être utilisée uniquement en cas de panne électrique, et les plombs doivent être remis en place après utilisation.
La mise en place de la table nécessite un sol terrassé, stabilisé et plan, capable de supporter les efforts appliqués par les points d’appui. La table doit être posée sur des calages adaptés, et les vérins de réglage utilisés pour mettre la table parfaitement à niveau.
Plusieurs tables peuvent être utilisées en linéaire ou en angle sur un chantier, en respectant une distance de sécurité de 500 mm entre elles. Il est interdit de relier les tables entre elles par des planches ou autres moyens sans garde-corps.
Les matériaux doivent être répartis sur la plateforme en respectant une charge maximale de 800 kg/m² sur la table et 200 kg par rallonge coulissante. Il est recommandé de laisser une travée de circulation d’environ 800 mm entre les palettes et les garde-corps côté construction, ainsi qu’une distance de 1500 mm entre les palettes pour permettre l’accès au portillon. Il est déconseillé de stocker des charges permanentes sur les rallonges coulissantes.
Avant chaque utilisation, il faut vérifier la présence et le bon état des garde-corps, du portillon, des prises de fourches, des anneaux de levage, des rallonges, de la marche d’accès, des vérins de réglage, du câble d’alimentation, de la télécommande, de l’armoire électrique, l’absence de fuites d’huile, la présence des plombages des descentes de secours et de la notice d’utilisation.
Le déplacement de la table chargée de personnel ou de matériaux est interdit. Pour les opérations de manutention, il faut utiliser un chariot élévateur avec la marche d’accès repliée verticalement, ou une grue avec des élingues adaptées. Pour le transport sur véhicule, il est recommandé d’arrimer chaque table avec des sangles et de ne pas dépasser trois tables superposées.
Enfin, la table doit être utilisée dans une plage de température comprise entre -10 °C et +55 °C.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme :
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quelles sont les caractéristiques principales de la table à maçonner hydraulique ALTRAD MUROMAT - MU3000 ?
La table MUROMAT 3000 offre une hauteur de travail ajustable jusqu’à 4,50 m avec un plancher à 3,00 m. Elle supporte une charge maximale de 3 tonnes, répartie à raison de 800 kg/m² sur la table et 200 kg par rallonge coulissante. Elle est équipée d’un moteur monophasé de 3 kW, protégée IP54, avec un niveau sonore garanti de 98 dB.
Quels dispositifs de sécurité sont intégrés à la table MUROMAT 3000 ?
La table est conforme aux directives européennes et normes NF EN 280, NF EN 13001-3-1 et NF EN 60204-32. Elle dispose d’un limiteur de charge avec signal sonore et lumineux, d’un bouton d’arrêt d’urgence sur la télécommande et au niveau du sol, ainsi que d’une descente d’urgence hors énergie accessible depuis le plancher et le haut de la table. Les garde-corps sont présents sur 4 faces avec portillon à fermeture automatique.
Comment s’effectue la mise en place et le réglage de la table sur chantier ?
La table doit être installée sur un sol terrassé, stabilisé et plan, capable de supporter les efforts appliqués par les points d’appui. Elle repose sur des calages d’une dimension minimale recommandée de 200 x 300 x 40 mm. Les vérins de réglage permettent de mettre la table parfaitement à niveau à l’aide d’un niveau à bulle fourni.
Comment se déroule le chargement des matériaux sur la table MUROMAT 3000 ?
Le chargement s’effectue impérativement avec la table en position basse repliée, uniquement sur les emplacements définis. Pour le chargement par chariot élévateur, il faut retirer les garde-corps côté portillon et replier la marche d’accès. Le chargement par grue peut se faire sans retirer les garde-corps.
Comment la table MUROMAT 3000 peut-elle être utilisée en configuration multiple sur chantier ?
Plusieurs tables peuvent être utilisées en linéaire ou en angle, en respectant une distance de sécurité de 500 mm entre elles. Il est interdit de relier les tables par des planches ou tout autre moyen sans garde-corps pour permettre le passage.
Quels sont les critères essentiels à vérifier avant chaque utilisation ?
Avant toute utilisation, il faut vérifier la présence et le bon état des garde-corps, du portillon, des prises de fourches, des anneaux de levage, des rallonges, de la marche d’accès, des vérins de réglage, du câble d’alimentation, de la télécommande, de l’armoire électrique, l’absence de fuite d’huile, la présence des plombages des descentes de secours et la disponibilité de la notice d’utilisation.
Quelles sont les conditions d’utilisation spécifiques de cette table à maçonner ?
La table doit être utilisée dans une plage de température comprise entre -10 °C et +55 °C. Le déplacement de la table chargée de personnel ou de matériaux est interdit. Pour la manutention, un chariot élévateur avec marche d’accès repliée ou une grue avec élingues adaptées doivent être utilisés.
