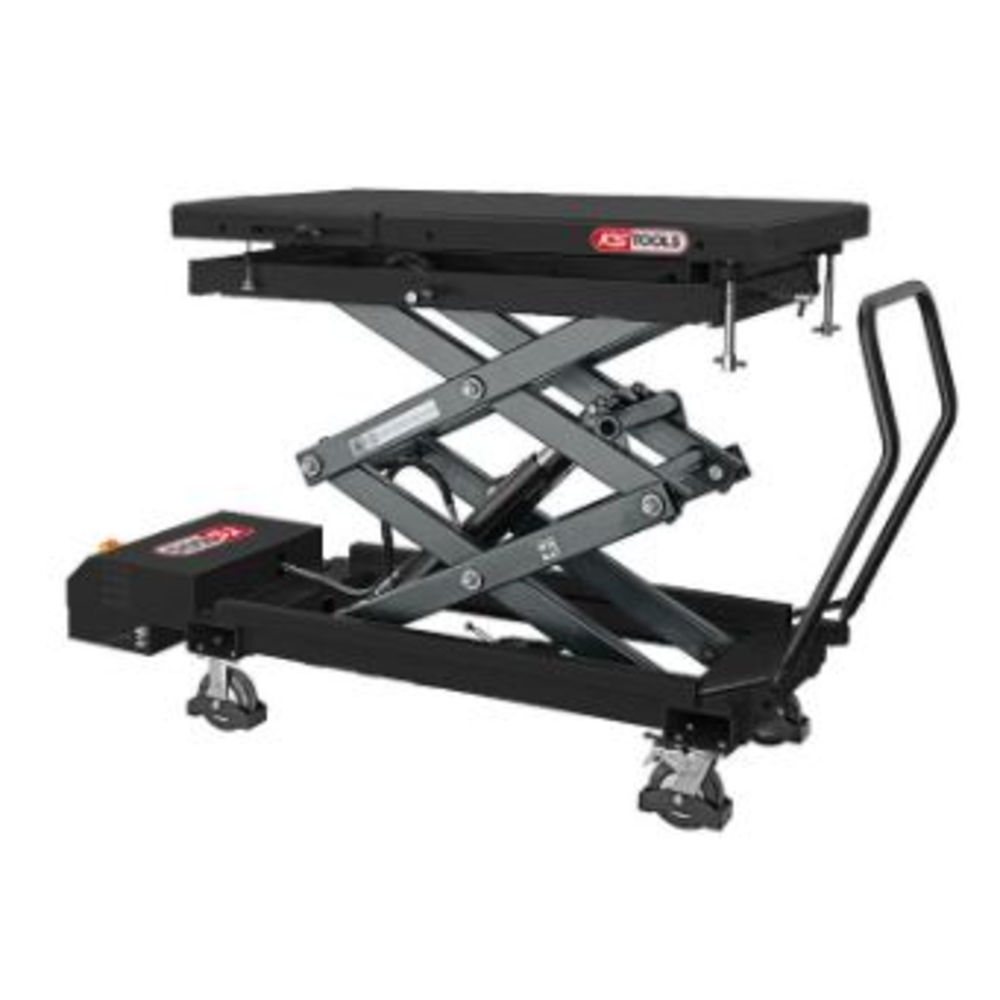

TABLE ELEVATRICE 1200KG POUR BATTERIE ET ORGANES LOURDS KS TOOLS - 460.5527F
Référence : K0084605527F
Découvrez TABLE ELEVATRICE 1200KG POUR BATTERIE ET ORGANES LOURDS KS TOOLS - 460.5527F disponible à l'achat
- Capacité de levage jusqu'à 1200 kg
- Plateau extensible avec 104 trous pour fixation
- Sécurité renforcée avec verrouillage mécanique
- Positionnement précis grâce aux tampons réglables
- Déplacement facilité par 4 roues dont 2 freinées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

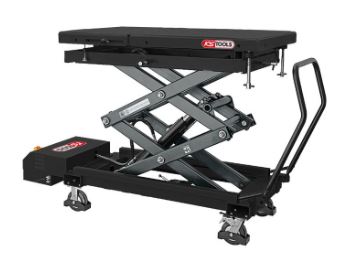

Table élévatrice 1200 kg pour batterie et organes lourds
La table élévatrice est conçue pour faciliter le dé/montage des batteries de véhicules électriques et d'autres organes lourds tels que les boîtes de vitesses ou moteurs. Grâce à son double vérin, elle garantit une levée puissante et rapide.
Cette table fonctionne avec un boîtier de commande filaire qui permet de monter et descendre des charges en toute sécurité, incluant un bouton d'arrêt d'urgence. Sa sécurité renforcée se traduit par un verrouillage mécanique graduel lors de la levée et un interrupteur automatique de fin de course. Son plateau extensible varie de 1300 à 1400 mm, comportant 104 trous à entraxe de 100 mm pour le positionnement des charges.
Parmi les , on note une capacité maximale de 1,2 tonne et une alimentation de 220 V. Les dimensions maximales atteignent 1840 mm de hauteur, tandis que la vitesse de levage et de descente est d'environ 30 secondes à vide. Le dispositif est équipé de 6 tampons en caoutchouc réglables, de 4 roues dont 2 directionnelles avec frein, assurant une maniabilité optimale.
Elle est équipée d’un double vérin assurant une levée puissante et rapide. Le fonctionnement est contrôlé par un boîtier de commande filaire permettant la montée et la descente des charges en toute sécurité, incluant un bouton d’arrêt d’urgence. La sécurité est renforcée par un verrouillage mécanique graduel lors de la levée et un interrupteur automatique de fin de course.

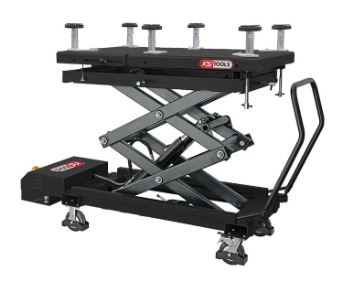

Le plateau est extensible, variant de 1300 à 1400 mm, avec 104 trous espacés de 100 mm pour un positionnement précis des charges. Six tampons en caoutchouc de 116 mm de diamètre, réglables en hauteur de 160 à 210 mm, permettent un positionnement adaptable. L’ajustement précis est possible avec une amplitude horizontale de ±50 mm et verticale de ±5°. Une poignée de guidage ajustable facilite la manipulation.
La table repose sur quatre roues, dont deux directionnelles avec frein, assurant une bonne maniabilité.
Caractéristiques techniques :
- Alimentation électrique : 220 V, 50 Hz
- Puissance : 750 W
- Dimensions totales : 1840 x 770 x 650 mm (hauteur x largeur x profondeur)
- Dimensions du plateau : 1300/1400 x 768 mm
- Hauteur maximale : 1840 mm
- Hauteur minimale : 650 mm
- Longueur du câble d’alimentation : 2,2 m
- Longueur du câble de commande : 2,4 m
- Diamètre des roues : 150 mm
- Nombre de trous sur le plateau : 104
- Pression de service : 130 bar
- Norme de protection : IP44
- Vitesse de levage et de descente : environ 30 secondes à vide
- Type d’huile requis : ISO VG 46
- Poids total : 418 kg
Cette table élévatrice est adaptée aux environnements professionnels nécessitant la manipulation sécurisée et précise de charges lourdes, notamment dans la maintenance automobile et industrielle. Elle offre robustesse, sécurité et maniabilité optimales grâce à ses caractéristiques techniques avancées et ses dispositifs de sécurité intégrés.
- Alimentation : 220 V
- Capacité maximale : 1,2 t
- Diamètre des roues : 150 mm
- Dimensions totales : 1840 x 770 x 650 mm
- Dimensions du plateau : 1300/1400 x 768 mm
- Hauteur maximale : 1840 mm
- Hauteur minimale : 650 mm
- Longueur du câble d'alimentation : 2,2 m
- Puissance : 750 W
- Nombre de trous : 104
- Norme de protection : IP44
- Pression de service : 130 bar
- Vitesse de levage : environ 30 sec (à vide)
- Vitesse de descente : environ 30 sec (à vide)
- Diamètre des tampons : 116 mm (x6)
- Longueur du câble de commande : 2,4 m
- Type d'huile requis : ISO VG 46
- Double vérin : Oui
- Boîtier de commande filaire : Inclus
- Sécurité renforcée : Oui, avec verrouillage mécanique et interrupteur automatique de fin de course
- Plateau extensible : Oui, de 1300 à 1400 mm
- Positionnement adaptable : Oui, avec 6 tampons caoutchouc réglables en hauteur de 160 à 210 mm
- Positionnement précis : Ajustement horizontal de +/
- 50 mm et vertical de +/
- 5°
- Poignée de guidage : Ajustable
- Roues : 4, dont 2 directionnelles avec frein
Le plateau est extensible de 1300 à 1400 mm et comporte 104 trous pour permettre un positionnement précis des charges, avec des tampons en caoutchouc réglables en hauteur pour adapter la prise. L’inclinaison fine de la plateforme peut être ajustée manuellement via des vis de contrainte pour compenser les sols irréguliers ou faciliter le retrait et la pose des composants.
Pour retirer un composant, la table est placée sous le véhicule, la charge est levée en pressant le bouton « haut », les roues directionnelles sont bloquées, puis la charge est descendue et la table déplacée hors du véhicule. Pour installer un composant, la table est positionnée au plus bas sous le châssis, le composant est aligné, puis la table est levée en appuyant sur le bouton « haut » jusqu’à la position désirée.
La table repose sur quatre roues, dont deux sont directionnelles avec frein, assurant une bonne maniabilité. Il est impératif de ne pas déplacer la table lorsque la charge est levée et de toujours abaisser la plateforme à sa position la plus basse avant de la déplacer.
En cas de dysfonctionnement, différents composants électriques et hydrauliques peuvent être vérifiés et remplacés selon la nature du problème (disjoncteur, fusible, boîtier de commande, interrupteur de fin de course, électrovanne, etc.).
Cette table est utilisée principalement dans des environnements professionnels tels que les ateliers de maintenance automobile pour la manipulation sécurisée et précise des batteries et autres organes lourds. Elle est destinée à un usage intérieur sur sol ferme et solide, et son utilisation doit respecter les consignes de sécurité et de charge indiquées.
Votre produit KS TOOLS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
KS TOOLS
PDA REGION DE BRUMATH1, RUE DE LONDRES
67670 - MOMMENHEIM
France
contact@kstools.fr
Questions produits
Quelle est la capacité maximale de levage de la table élévatrice ?
La table élévatrice supporte une charge maximale de 1200 kg, adaptée au dépose et montage des batteries de véhicules électriques et autres organes lourds comme les boîtes de vitesses ou moteurs.
Comment la sécurité est-elle assurée lors de l’utilisation de cette table élévatrice ?
La sécurité est renforcée par un verrouillage mécanique graduel à chaque palier de levée et un interrupteur automatique de fin de course. Un bouton d’arrêt d’urgence est également intégré au boîtier de commande filaire. Il est interdit de déplacer la table lorsque la charge est levée et il faut toujours abaisser la plateforme à sa position la plus basse avant tout déplacement.
Comment s’effectue le positionnement et la fixation des charges sur la table ?
Le plateau extensible de 1300 à 1400 mm comporte 104 trous espacés de 100 mm pour le bridage précis des charges. Six tampons en caoutchouc de 116 mm de diamètre, réglables en hauteur de 160 à 210 mm, permettent d’adapter la prise. L’ajustement fin de l’inclinaison est possible grâce à des vis de contrainte pour compenser les sols irréguliers.
Quels sont les éléments facilitant la mobilité et la maniabilité de la table ?
La table repose sur quatre roues de 150 mm de diamètre, dont deux sont directionnelles avec frein. Une poignée de guidage ajustable facilite la manipulation. Il est impératif de bloquer les roues directionnelles lors du levage et de ne pas déplacer la table avec la charge levée.
Quels sont les critères techniques importants à considérer pour cette table élévatrice ?
Outre la capacité de 1200 kg, la table fonctionne sous alimentation 220 V avec une puissance de 750 W. La vitesse de levage et de descente est d’environ 30 secondes à vide. Elle est équipée d’un double vérin hydraulique et d’un système électrique avec norme de protection IP44. Le plateau est extensible et offre un positionnement précis avec des réglages horizontaux de ±50 mm et verticaux de ±5°.
Quels sont les points clés à vérifier pour garantir la sécurité et la durabilité de la table ?
Il faut s’assurer que la table est utilisée sur un sol ferme et solide, ne jamais dépasser la capacité de charge, vérifier l’absence de déformations ou fissures avant utilisation. L’entretien régulier comprend la vérification des fixations, du système hydraulique pour détecter les fuites, du bon fonctionnement des dispositifs de sécurité et le remplacement périodique de l’huile hydraulique tous les deux ans.
