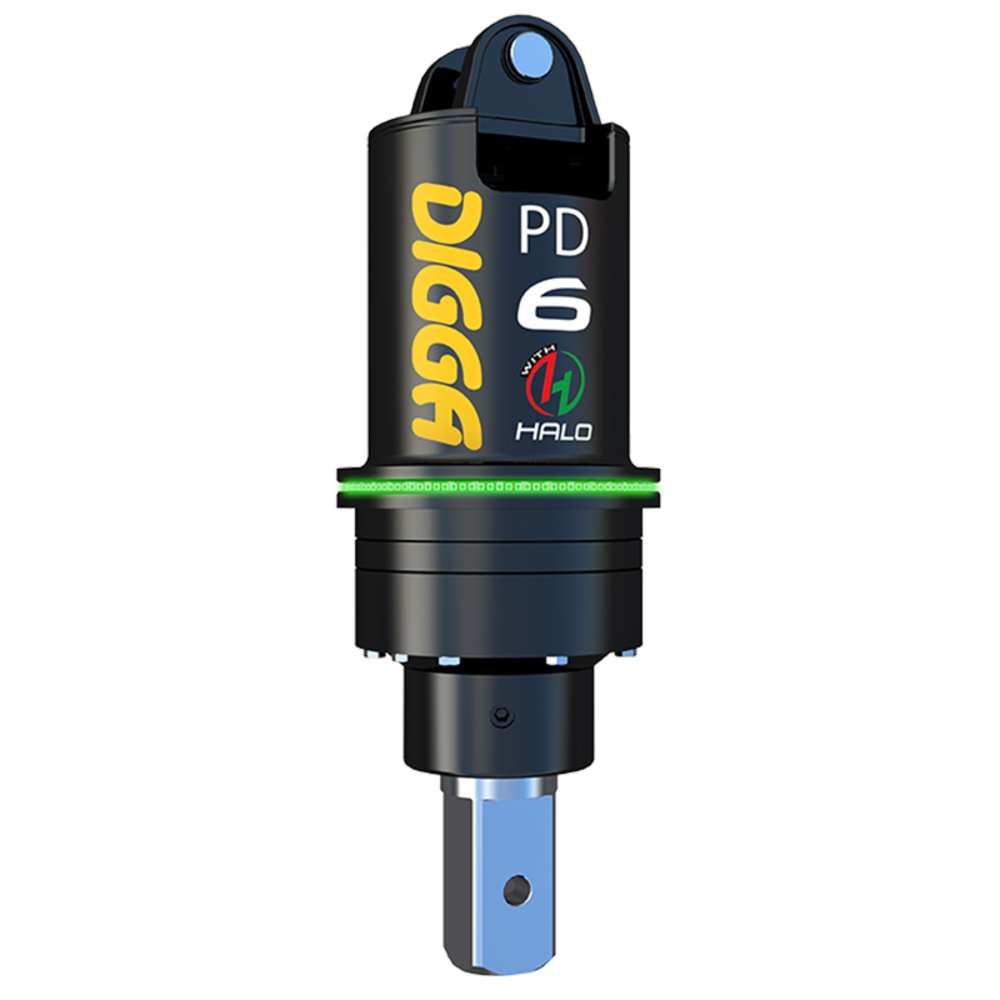

Le motoréducteur DIGGA HALO PDH6-5 est une tarière hydraulique puissante et compacte, spécialement conçue pour les mini-pelles de 5 à 7 tonnes.
Ce motoréducteur développe une puissance maximale de 25 kW (34 ch) et un couple élevé atteignant 5 600 Nm, garantissant une efficacité optimale pour le forage.
Il intègre la technologie innovante Digga Bell Motor, développée en partenariat avec Danfoss, qui combine le moteur hydraulique directement dans le carter d'entrée du réducteur planétaire usiné avec précision.
Cette conception améliore la performance, réduit le poids et augmente la durabilité du produit.
Le PDH6-5 présente un profil compact avec un diamètre de 240 mm et une longueur totale de 775 mm, ce qui permet son passage dans un trou de tarière de 250 mm ou plus pour un forage profond sans rallonge.
Son poids de 88 kg assure une bonne stabilité de la mini-pelle lors des déplacements et du forage.
La sortie carrée standard de 75 mm de diamètre est compatible avec la gamme DIGGA, permettant l’utilisation de vrilles A6, RC6 et DR6 adaptées à différents types de sols.
Les vrilles A6 conviennent aux terres meubles et compactes, les vrilles RC6 sont destinées aux sols mixtes terre/roche dure et sols empierrés pour un usage sévère, tandis que les vrilles DR6 sont spécifiquement conçues pour la roche.
Le motoréducteur est compatible avec des rallonges de vrilles allant de 1000 mm à 2000 mm, ainsi qu’avec des suspensions sur axes de 45 mm et des marques reconnues telles que Cangini et Morin.
Son fonctionnement est optimisé pour un débit hydraulique recommandé entre 70 et 115 litres par minute, avec une pression maximale de 240 bars à 60 l/min et un débit maximal de 115 l/min à 130 bars.
La vitesse de rotation varie de 48 tours par minute à 70 l/min jusqu’à 79 tours par minute à 115 l/min.
La technologie Halo inclut un indicateur LED très visible depuis la cabine, facilitant le contrôle du forage en temps réel.
Une option de réglage automatique de l’inclinaison est disponible via une batterie aimantée vendue séparément, permettant d’obtenir facilement l’aplomb par simple pression d’un bouton.
Ce motoréducteur est idéal pour des applications telles que le forage de trous pour clôtures, la plantation d’arbres et la réalisation de fondations légères.
Il est compatible avec les mini-pelles de 5 à 8 tonnes ainsi qu’avec les téléhandlers.
Le PDH6-5 bénéficie d’un système interne de verrouillage d’arbre empêchant l’arrachement de l’arbre, garantissant une sécurité et une durabilité accrues.
Il est livré avec une noix de cardan et peut être équipé en option d’une valve de pression, d’un contrôle de balancement et du système Diggalign pour un alignement optimal.
L’évacuation du retour est recommandée pour les chargeuses sur pneus afin d’assurer un fonctionnement optimal.
Ce produit allie performance, compacité et technologies innovantes pour répondre aux exigences des travaux de forage professionnels.
Compatibles avec les rallonges A6/RC6 suivantes :
DIG_XO75105 longueur : 1000 mm
DIG_XO75155 longueur : 1500 mm
DIG_XO75205 longueur : 2000 mm
Compatibles avec les vrillesA6/RC6 suivantes :

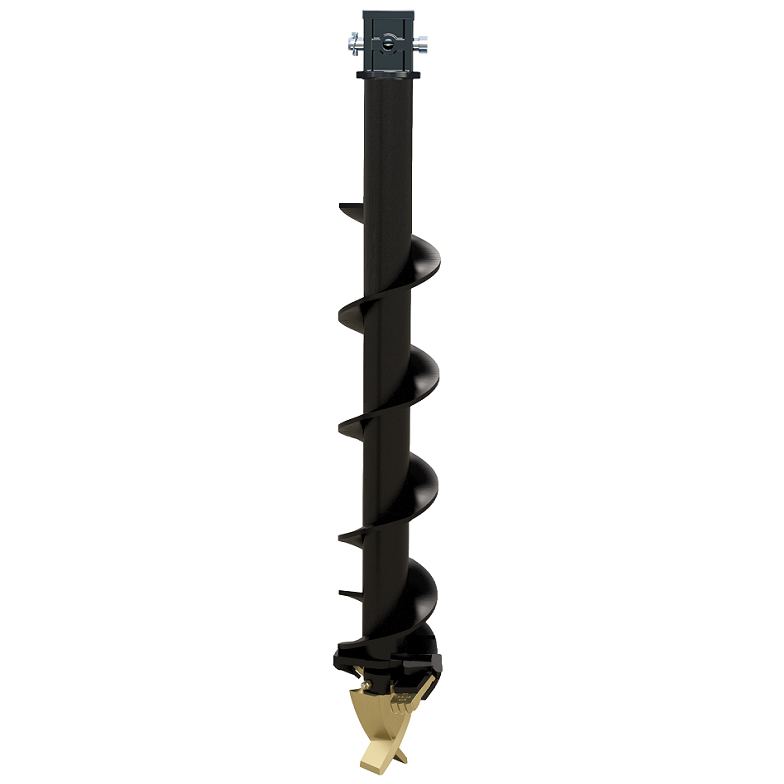

DIG_A6065MFT diamètre : 150 mm usage standard
DIG_A6085MFT diamètre : 200 mm usage standard
DIG_A6105MFT diamètre : 250 mm usage standard
DIG_A6125MFT diamètre : 300 mm usage standard
DIG A6145MFT diamètre : 350 mm usage standard
DIG_A6165MFT diamètre : 400 mm usage standard
DIG_A6185MFT diamètre : 450 mm usage standard
DIG_A6205MFT diamètre : 500 mm usage standard
DIG_A6245MFT diamètre : 600 mm usage standard
DIG_A6305MFT diamètre : 750 mm usage standard
DIG_A6325MFT diamètre : 800 mm usage standard
DIG_A6365MFT diamètre : 900 mm usage standard
DIG_A6405MFT diamètre : 1000 mm usage standard
DIG_RC6085MFT diamètre : 200 mm usage sévère
DIG_RC6105MFT diamètre : 250 mm usage sévère
DIG_RC6125MFT diamètre : 300 mm usage sévère
DIG_RC6145MFT diamètre : 350 mm usage sévère
DIG_RC6165MFT diamètre : 400 mm usage sévère
DIG_RC6185MFT diamètre : 450 mm usage sévère
DIG_RC6205MFT diamètre : 500 mm usage sévère
DIG_RC6245MFT diamètre : 600 mm usage sévère
DIG_RC6305MFT diamètre : 750 mm usage sévère
DIG_RC6325MFT diamètre : 800 mm usage sévère
DIG_RC6365MFT diamètre : 900 mm usage sévère
Compatible avec la batterie Halo A6/RC6 suivante :
Compatibles avec les suspensions suivantes :

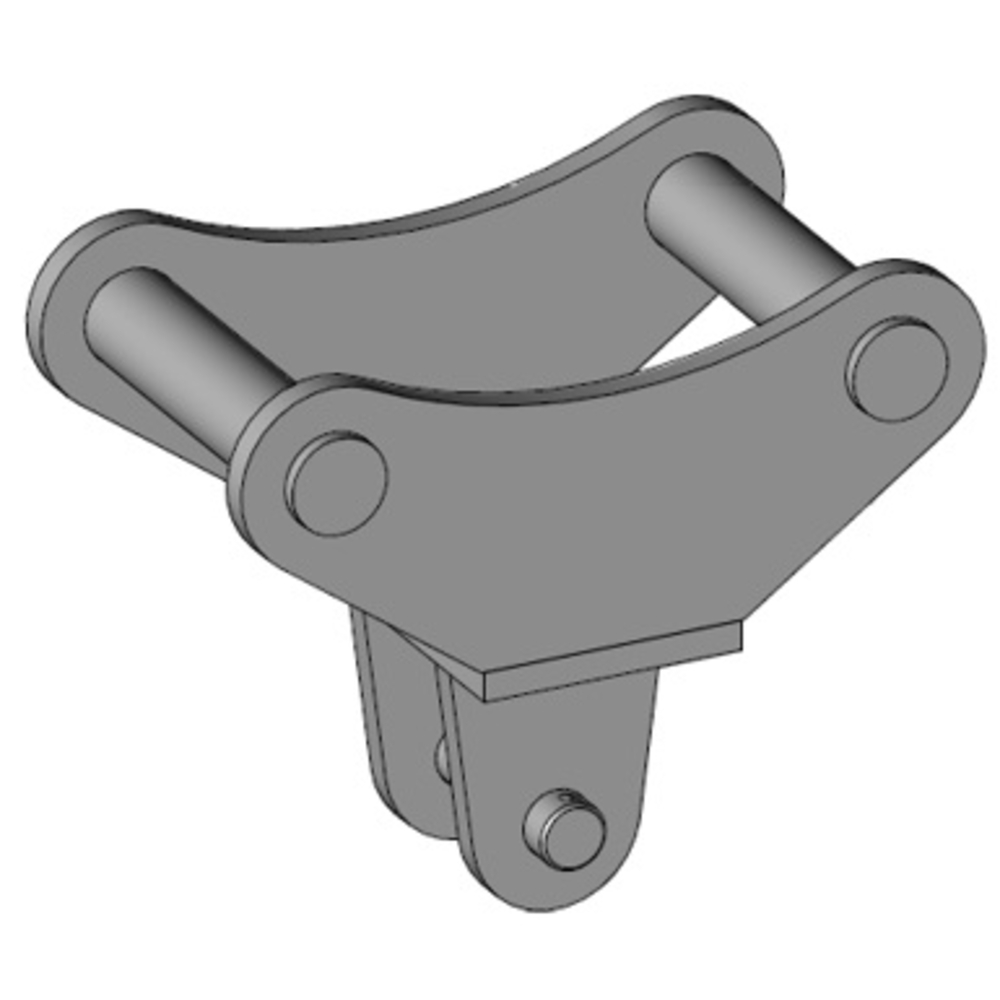

DIG_TOPAXES45DIGGA SUSPENSION SUR AXES 45MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA

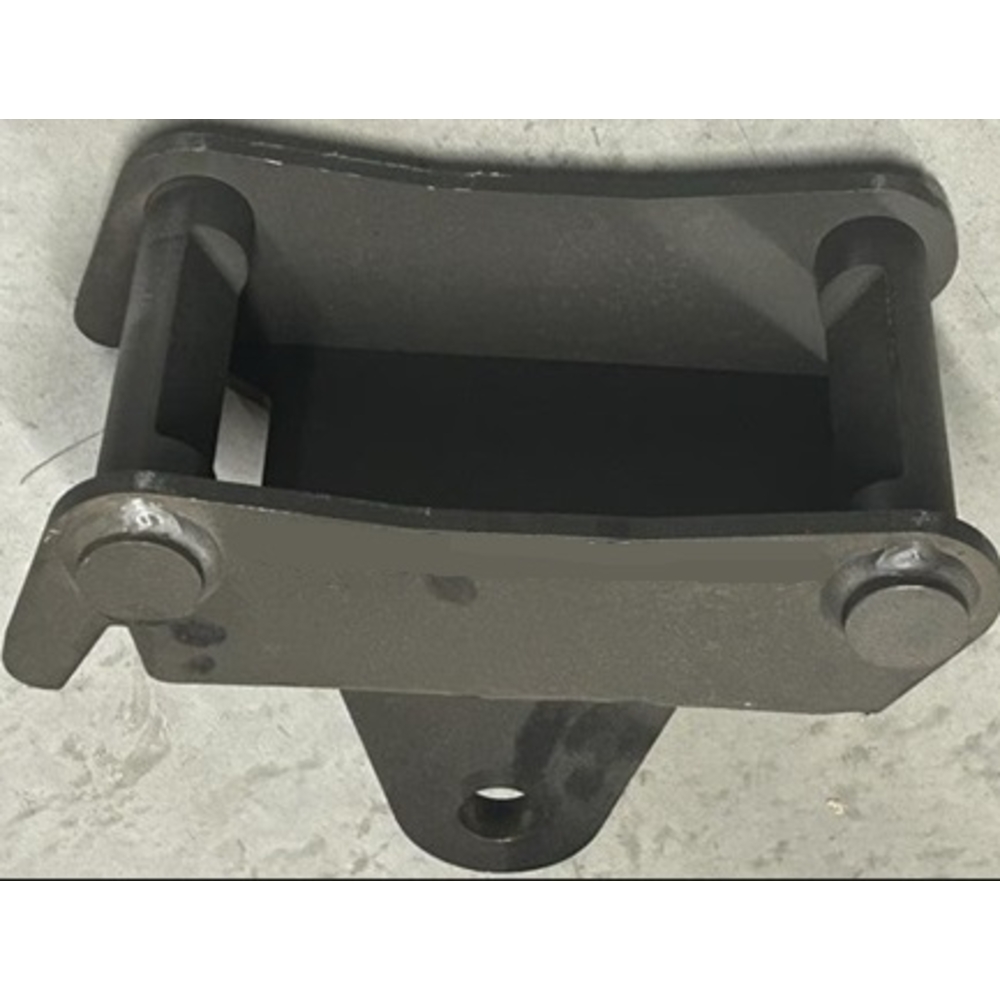

DIG_TOPMBICR50DIGGA SUSPENSION CANGINI CR50 REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMORM2DIGGA SUSPENSION MORIN M2 REPRISE MOTOREDUCTEUR TARIERE DIGGA
Les motoréducteurs DIGGA bénéficient d’une garantie de 5 ans sur les réducteurs de conception et de fabrication DIGGA et 3 ans sur les moteurs hydrauliques EATON.
Attention à vos réglages de débit et pression admissible sur les voies auxiliaires de vos engins alimentant nos motoréducteurs DIGGA. Nos moteurs comportent une plaque indiquant le débit et la pression à ne surtout pas dépasser.
Un dépassement de la puissance admissible du motoréducteur entraine des fuites hydrauliques par retournement des lèvres des joints spi.
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
La sélection de la tarière doit correspondre au poids de votre machine. Pour une mini-pelle de 5 à 7 tonnes, le modèle PDH6-5 est adapté, offrant un couple maximal de 5 600 Nm et une puissance de 25 kW. Il convient pour des vrilles jusqu’à 1000 mm de diamètre et différents types de sols, du meuble à la roche.
Le motoréducteur DIGGA HALO PDH6-5 fonctionne avec un débit hydraulique recommandé entre 70 et 115 litres par minute, une pression maximale de 240 bars à 60 l/min, et un débit maximal de 115 l/min à 130 bars. Respecter ces plages évite la surchauffe et l’endommagement du moteur.
Oui, il est compatible avec la gamme DIGGA de vrilles A6, RC6 et DR6, adaptées respectivement aux terres meubles, sols mixtes terre/roche dure, et roche. Il accepte également des rallonges de vrilles de 1000 à 2000 mm, avec un système de sortie carrée standard de 75 mm.
La technologie Halo inclut un indicateur LED visible depuis la cabine, facilitant le contrôle en temps réel de l’inclinaison du forage. Une option de réglage automatique de l’inclinaison via une batterie aimantée vendue séparément permet d’obtenir rapidement l’aplomb par simple pression d’un bouton.
Le motoréducteur intègre un système interne de verrouillage d’arbre pour éviter l’arrachement. Il est important de ne pas dépasser les limites de pression et de débit recommandées. Un entretien régulier, notamment le changement de l’huile de boîte, est nécessaire pour garantir la longévité et maintenir la garantie.
Ce motoréducteur est conçu pour des mini-pelles de 5 à 8 tonnes ainsi que pour des téléhandlers. L’utilisation sur des machines hors de cette plage doit être évaluée en fonction de la compatibilité hydraulique et mécanique pour éviter tout risque d’endommagement ou de mauvaise performance.
