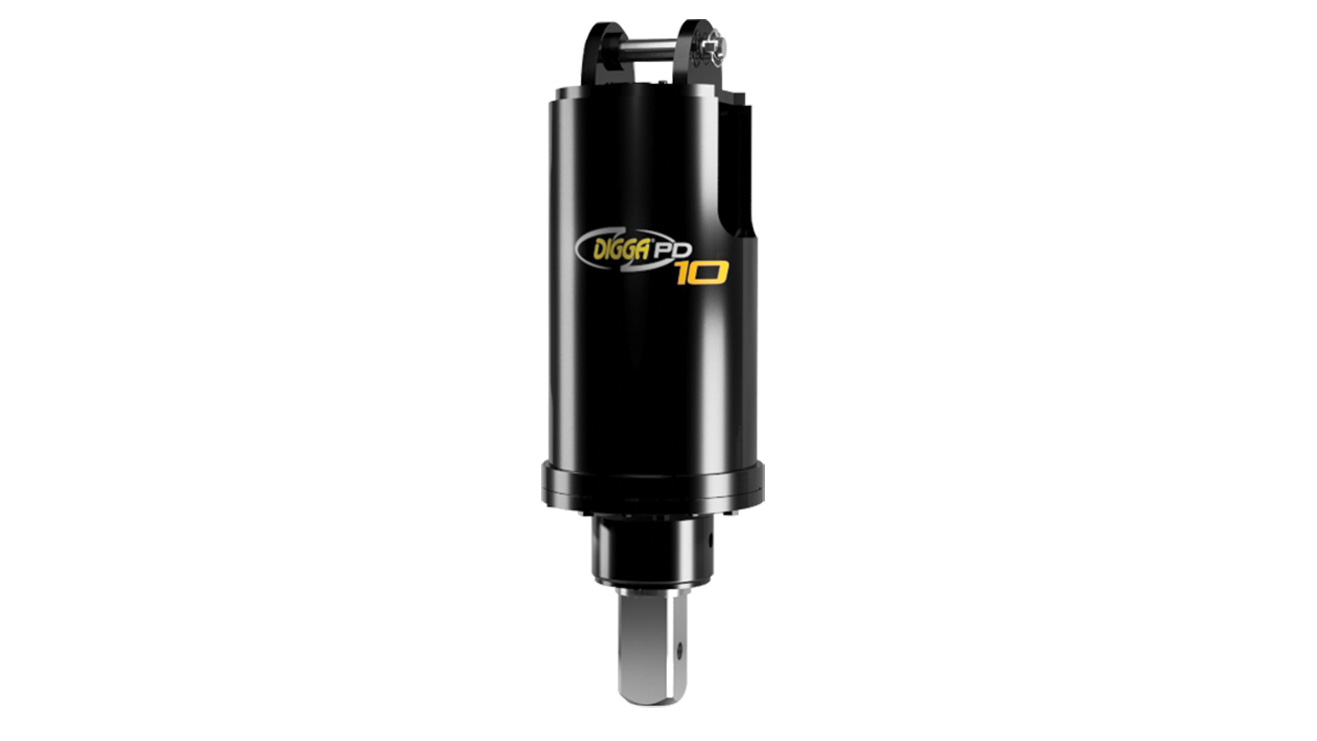

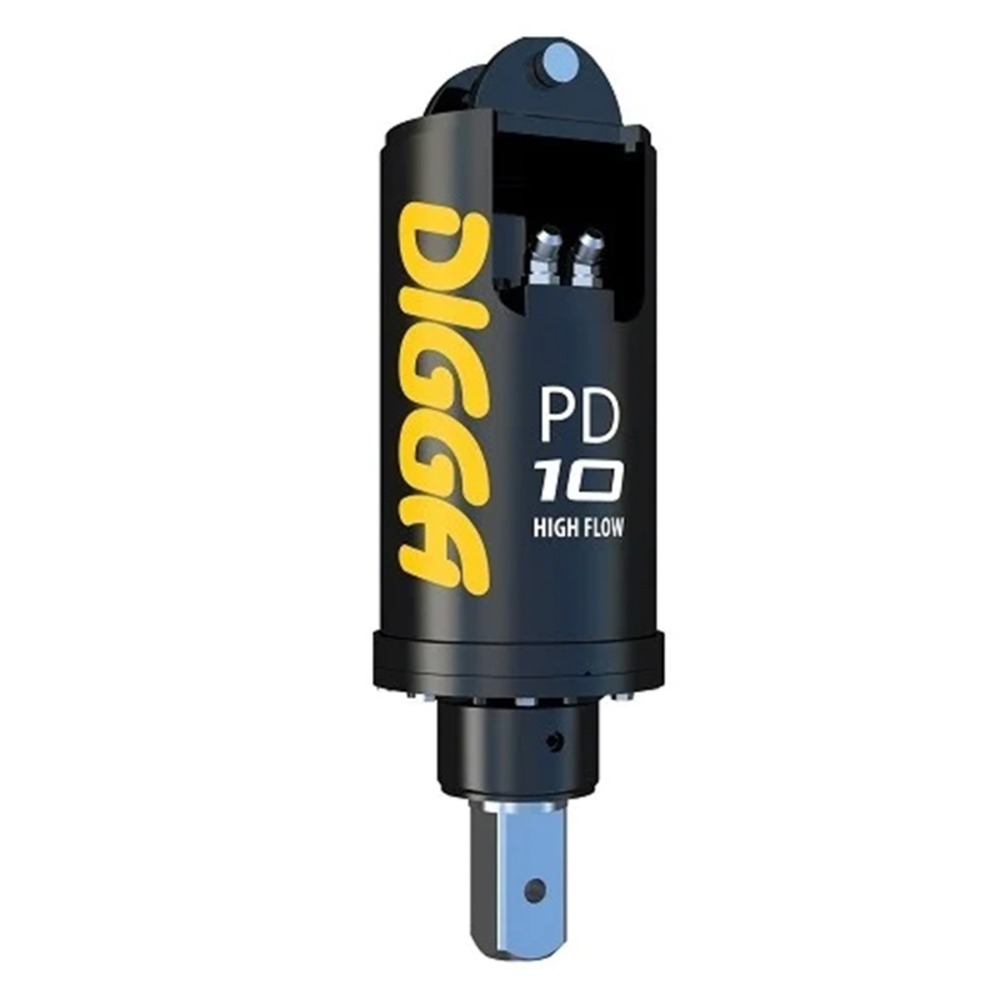

Tarière Motoréducteur hydraulique DIGGA PD10HF-5 pour tracto-pelle - PD10HF5

Le motoréducteur hydraulique DIGGA PD10HF-5 est spécialement conçu pour les tracto-pelles de 9 à 12 tonnes.

Il développe une puissance continue de 50 kW et intègre une valve de régulation de pression qui protège efficacement les joints spi du motoréducteur.
Ce modèle High Flow assure une durée de vie prolongée de l’équipement tout en évitant les mauvaises utilisations par l’opérateur.
Fabriqué par DIGGA, spécialiste australien des tarières depuis les années 1980, il bénéficie d’une expertise reconnue mondialement avec une gamme complète adaptée aux machines de 750 kg à 50 tonnes.

Le PD10HF-5 est adapté aux machines de nouvelle génération avec un débit hydraulique élevé allant jusqu’à 200 l/min et une puissance hydraulique continue de 50 kW.
Il est équipé du moteur Digga 6K Series Bell, développé en collaboration avec Danfoss, qui assure une connexion directe avec l’ensemble planétaire pour une fiabilité, une efficacité et une transmission de puissance optimales.
Cette tarière est idéale pour des applications exigeantes telles que le forage de clôtures, la plantation d’arbres et les fondations de maisons.

Le motoréducteur fonctionne à une vitesse unique avec un système d’alignement Halo disponible en option pour une précision accrue.
Il convient parfaitement aux excavatrices et tracto-pelles.
Le système de verrouillage de l’arbre, conçu et fabriqué en interne, garantit la prévention du retrait de l’arbre, assurant une grande sécurité et robustesse.

Les caractéristiques techniques détaillées comprennent une plage de débit recommandée de 100 à 200 l/min et un couple maximal de 9 700 Nm.
La pression maximale recommandée est de 240 bars à 130 l/min.
La puissance maximale est de 68 chevaux (50 kW).
La longueur totale du motoréducteur est de 950 mm, avec un diamètre de 290 mm.
Le poids est de 149 kg sans châssis ni attache.
Le diamètre maximal de vrille utilisable atteint 1 000 mm selon le type de sol.

Les vrilles compatibles incluent le modèle A8 pour sols meubles et compacts, le RC8 pour sols mixtes terre/roche dure et sols empierrés, ainsi que le DR8 pour roche uniquement.
Le motoréducteur offre une double vitesse : une vitesse élevée avec un faible couple et une vitesse basse avec un couple élevé, permettant d’adapter la rotation aux différentes conditions de travail.

Des options complémentaires sont disponibles telles que le système d’alignement Halo, la commande à deux vitesses, le contrôle de rotation swing, Diggalign, et des accessoires pour le contrôle et la sécurité.
Des extensions de vrilles sont proposées, avec un couple maximal pouvant atteindre 23 000 Nm et des longueurs allant de 1 000 à 5 000 mm, permettant d’augmenter la profondeur de forage tout en optimisant le stockage.

Ce motoréducteur est reconnu pour sa compacité, sa puissance remarquable et sa durabilité exceptionnelle, grâce à des engrenages usinés avec précision.
Il est conçu pour offrir des performances supérieures dans une large gamme de conditions de terrain, garantissant un excellent retour sur investissement.

Le DIGGA PD10HF-5 est une solution performante et robuste pour les professionnels cherchant à réaliser des travaux de forage exigeants avec efficacité et précision.

• motoréducteur composé d'un moteur eaton de haute qualité et d'un réducteur compact à couple élevé
• plage de débit : 100-200 l/min
• couple maximal : 9700 nm
• pression maximale recommandée : 240 bars à 130 l/min
• débit maximal recommandé : 200 l/min à 130 bars
• puissance maximale : 68 ch
• longueur totale : 950 mm
• diamètre : 290 mm
• poids : 149 kg
• diamètre maximal de vrille utilisable : 1000 mm
• vrilles compatibles : a8 pour sols meubles et compacts, rc8 pour sols mixtes terre/roche dure et sols empierrés, dr8 pour roche uniquement
• double vitesse : vitesse élevée avec faible couple, vitesse basse avec couple élevé
• système de verrouillage de l’arbre conçu et fabriqué en interne garantissant la protection contre le retrait de l’arbre
• convient aux excavatrices et tracto-pelles de 9 à 12 tonnes
• système d’alignement halo disponible en option
• commandes à deux vitesses optionnelles
• accessoires pour contrôle et sécurité disponibles en option
• garantie : 5 ans pour le réducteur, 3 ans pour le moteur
• couple maximal selon pression (bar) en basse vitesse (nm) : 90 - 3720, 100 - 4292, 110 - 4579, 120 - 4865, 130 - 5437, 140 - 5723, 150 - 6296, 160 - 6582, 170 - 7154, 180 - 7440, 190 - 8013, 200 - 8299
• couple maximal selon pression (bar) en haute vitesse (nm) : 90 - 2483, 100 - 2864, 110 - 3055, 120 - 3246, 130 - 3628, 140 - 3819, 150 - 4201, 160 - 4392, 170 - 4774, 180 - 4965, 190 - 5347, 200 - 5538
• vitesse de sortie en basse vitesse (rpm) selon débit (l/min) : 40 - 15, 50 - 19, 60 - 23, 70 - 27, 80 - 31, 90 - 35, 100 - 39, 110 - 42, 120 - 46, 130 - 50, 140 - 54, 150 - 58
• vitesse de sortie en haute vitesse (rpm) selon débit (l/min) : 40 - 23, 50 - 29, 60 - 35, 70 - 41, 80 - 47, 90 - 53, 100 - 58, 110 - 64, 120 - 70, 130 - 76, 140 - 82, 150 - 88
• diamètre standard de l’arbre de sortie : 75 mm carré
• valve de régulation de pression incluse
• énergie control valve optionnelle
• recommandation de drain de carter : oui
• pression maximale : 240 bar à 150 l/min
• débit maximal : 180 l/min à 200 bar
• puissance maximale : 60 kW (80 ch)
• longueur totale : 952 mm
• diamètre : 340 mm
• poids sans châssis ni attache : 162 kg
• convient aux machines jusqu’à 10 tonnes
• diamètre maximal de vrille recommandée pour terre : 1500 mm
• diamètre maximal de vrille recommandée pour argile / schiste : 1000 mm
• diamètre maximal de vrille recommandée pour roche fracturable : 1000 mm
• extensions disponibles avec couple maximal 23000 nm
• extensions avec moyeu standard 75 mm carré
• corps des extensions diamètre 141 mm x épaisseur 10 mm / 75 mm plein
• longueurs d’extensions disponibles : 1000 mm, 1500 mm, 2000 mm, 2500 mm, 3000 mm, 3500 mm, 4000 mm, 4500 mm, 5000 mm
• contrôle de rotation swing optionnel
• diggalign optionnel
• système halo disponible en option
