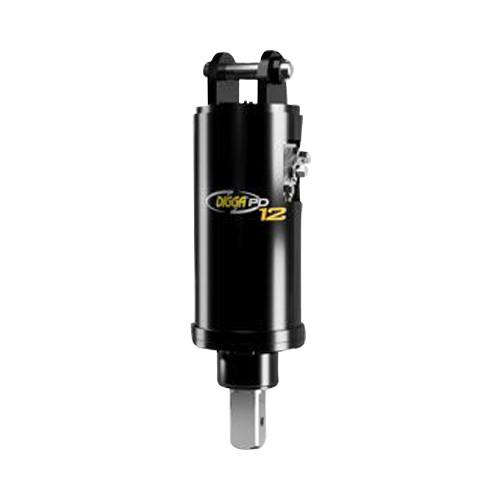

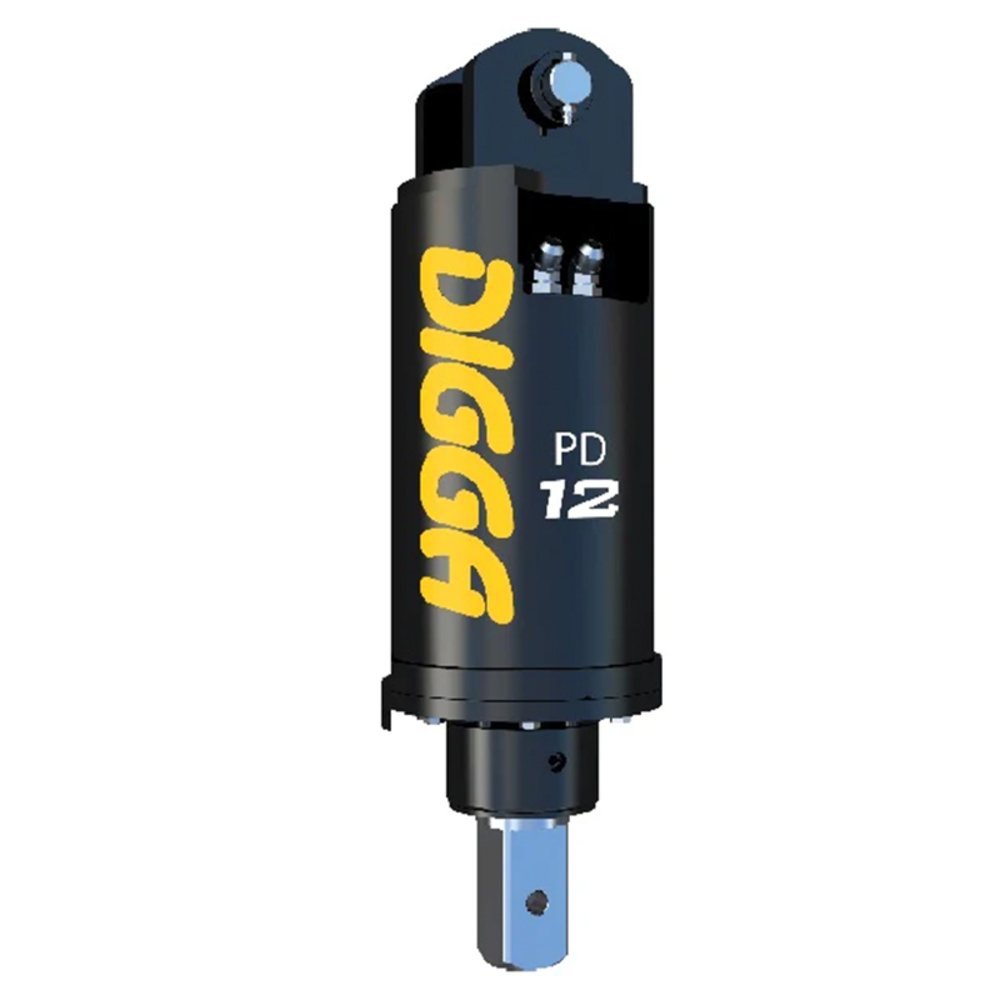

Le motoréducteur hydraulique DIGGA PD12-5 est conçu pour les pelles de 10 à 15 tonnes, offrant une puissance continue de 50 kW et un couple maximal de 11 270 Nm.
Ce motoréducteur compact intègre un moteur Eaton de haute qualité associé à un réducteur à couple élevé.
Il fonctionne avec une plage de débit hydraulique comprise entre 120 et 230 litres par minute, supportant une pression maximale de 240 bars à 120 l/min.
Sa puissance maximale atteint 50 kW (67 chevaux).
Les dimensions précises sont une longueur totale de 933 mm, un diamètre de 290 mm et un poids de 149 kg sans châssis ni attache.
La sortie d’arbre standard est un carré de 75 mm, compatible avec les vrilles de terre DIGGA des gammes A8, RC8 et DR8.
Les vrilles A8 conviennent aux sols meubles et compacts, avec des diamètres allant de 200 mm à 1500 mm.
Les vrilles RC8 sont adaptées pour un usage sévère en mélange terre/roche dure et sols empierrés, disponibles de 200 mm à 1200 mm.
Les vrilles DR8 sont spécifiquement conçues pour la roche.
Ce motoréducteur est compatible avec plusieurs rallonges A8/RC8 de 1000 mm, 1500 mm et 2000 mm, ainsi qu’avec des suspensions sur axes de 65 mm sur mesure et la suspension Cangini CR70.
La technologie embarquée comprend un moteur Bell 6K Series développé en collaboration avec Danfoss, assurant une transmission directe planétaire pour maximiser le transfert de puissance et l’efficacité hydraulique.
Le motoréducteur fonctionne à vitesse unique et peut être équipé en option du système d’alignement Halo, disponible en retrofit, pour un forage précis et autonome.
Les applications principales incluent le forage de trous pour clôtures, la plantation d’arbres et les fondations de maisons.
Il est conçu pour des travaux intensifs sur des machines de taille moyenne, recommandées jusqu’à 13 tonnes.
La conception robuste intègre un système exclusif de verrouillage d’arbre garantissant l’absence de déboîtement.
Le motoréducteur ne nécessite pas de vidange de carter et peut être équipé en option d’une valve de contrôle d’énergie ainsi que d’un contrôle de rotation.
Les performances sont adaptées aux besoins professionnels : le couple varie de 5 618 Nm à 11 297 Nm selon le débit hydraulique, tandis que la vitesse de sortie oscille entre 41 et 78 tours par minute.
Les rallonges associées supportent un couple maximal de 23 000 Nm et sont fabriquées en tubes robustes avec des barres solides, disponibles jusqu’à 5 mètres de longueur.
Ce motoréducteur DIGGA PD12-5 allie durabilité, efficacité et puissance pour répondre aux exigences des chantiers les plus exigeants.
Compatibles avec les vrilles A8/RC8 suivantes :
DIG_A8085MFT diamètre : 200 mm usage standard
DIG_A8125MFT diamètre : 300 mm usage standard
DIG_A8165MFT diamètre : 400 mm usage standard
DIG_A8205MFT diamètre: 500 mm usage standard
DIG_A8245MFT diamètre : 600 mm usage standard
DIG_A8285MFT diamètre : 700 mm usage standard
DIG_A8325MFT diamètre : 800 mm usage standard
DIG_A8365MFT diamètre : 900 mm usage standard
DIG_A8405MFT diamètre : 1000 mm usage standard
DIG_A8485MFT diamètre : 1200 mm usage standard
DIG_A8605MFT diamètre : 1500 mm usgae standard
DIG_RC8085MFT diamètre : 200 mm usage sévère
DIG_RC8125MFT diamètre : 300 mm usage sévère
DIG_RC8165MFT diamètre : 400 mm usage sévère
DIG_RC8205MFT diamètre : 500 mm usage sévère
DIG_RC8245MFT diamètre : 600 mm usage sévère
DIG_RC8285MFT diamètre : 700 mm usage sévère
DIG_RC8325MFT diamètre : 800 mm usage sévère
DIG_RC8365MFT diamètre : 900 mm usage sévère
DIG_RC8405MFT diamètre : 1000 mm usage sévère
DIG_RC8485MFT diamètre : 1200 mm usage sévère
Compatibles avec les suspensions A8/RC8 suivantes :
DIG_TOP2AXES65MM SUSPENSION SUR AXES 65MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMBICR70DIGGA SUSPENSION CANGINI CR70 REPRISE MOTOREDUCTEUR TARIERE DIGGA
Les motoréducteurs DIGGA bénéficient d’une garantie de 5 ans sur les réducteurs de conception et de fabrication DIGGA et 3 ans sur les moteurs hydrauliques EATON.
Attention à vos réglages de débit et pression admissible sur les voies auxiliaires de vos engins alimentant nos motoréducteurs DIGGA. Nos moteurs comportent une plaque indiquant le débit et la pression à ne surtout pas dépasser.
Un dépassement de la puissance admissible du motoréducteur entraine des fuites hydrauliques par retournement des lèvres des joints spi.
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
Le motoréducteur DIGGA PD12-5 est conçu pour les pelles hydrauliques pesant entre 10 et 15 tonnes, avec une recommandation optimale jusqu’à 13 tonnes. Il convient aux machines capables de fournir un débit hydraulique compris entre 120 et 230 litres par minute et une pression maximale de 240 bars.
Ce motoréducteur est compatible avec les vrilles DIGGA des gammes A8, RC8 et DR8. Les vrilles A8 sont adaptées aux sols meubles et compacts, les RC8 conviennent aux sols durs et empierrés, et les DR8 sont spécifiquement prévues pour la roche. Le diamètre maximal des vrilles peut aller jusqu’à 1600 mm selon le type.
Le motoréducteur fonctionne avec une puissance maximale de 50 kW. Il est important de respecter la plage de débit hydraulique (120-230 l/min) et la pression maximale (240 bars) pour éviter toute surcharge. Le couple varie de 5 618 Nm à 11 297 Nm en fonction du débit, ce qui influence la vitesse de rotation et la performance du forage.
Installer un motoréducteur non compatible peut entraîner une usure prématurée, une efficacité réduite, une surcharge du système hydraulique et des risques de panne. Un mauvais couple ou une vitesse inadaptée peuvent aussi compromettre la sécurité et la durabilité de l’équipement.
Ce motoréducteur peut être utilisé avec plusieurs rallonges A8/RC8 de 1000 mm à 5000 mm, ainsi qu’avec des suspensions sur axes de 65 mm sur mesure et la suspension Cangini CR70. Ces accessoires permettent d’adapter la longueur et la stabilité selon les besoins du chantier.
Le système de verrouillage d’arbre garantit l’absence de déboîtement durant l’utilisation, ce qui améliore la sécurité et la fiabilité du motoréducteur. Cette conception robuste limite les interruptions et les risques de dommages liés à un désengagement accidentel de la vrille.
Le motoréducteur ne nécessite pas de vidange du carter, mais il est conseillé de suivre les intervalles d’entretien indiqués dans la notice pour assurer la longévité du système. Un entretien régulier permet de maintenir les performances et de prévenir les pannes.
