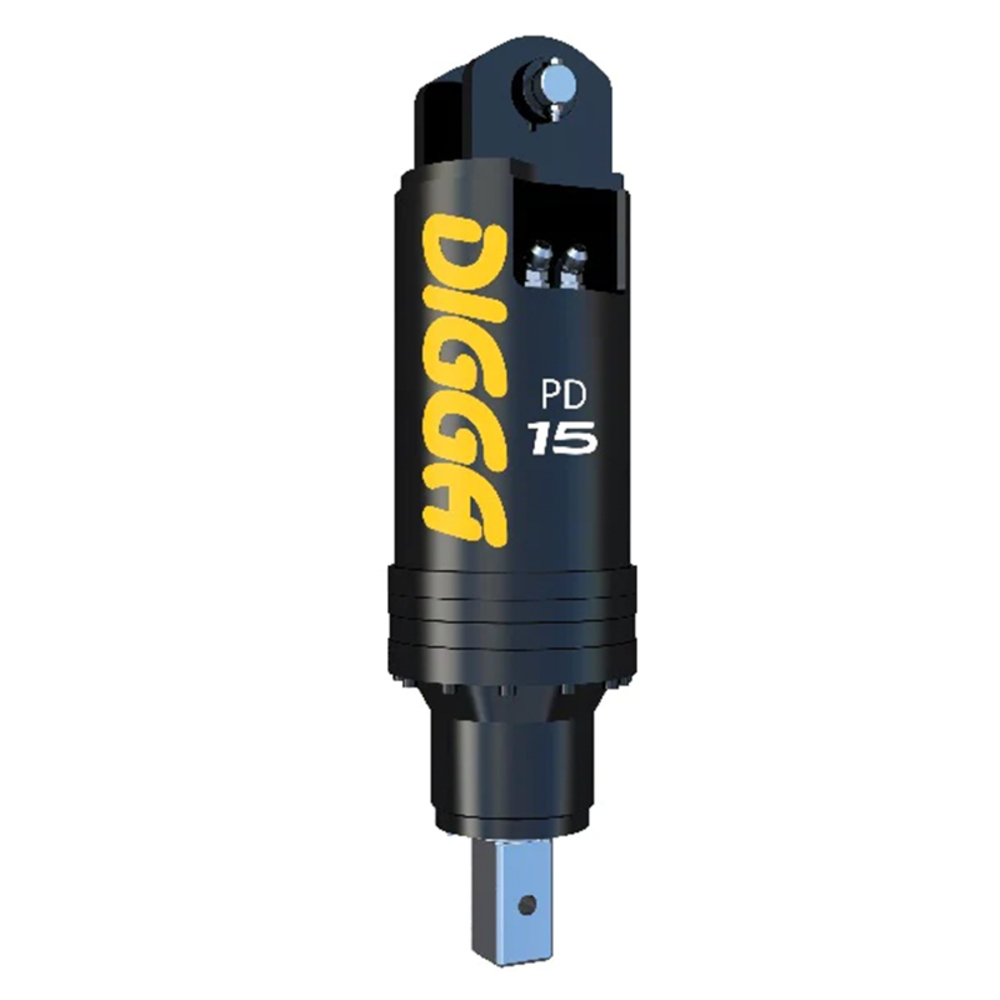

Le motoréducteur hydraulique DIGGA PD15-5 est conçu pour les pelles de 12 à 16 tonnes.
Il délivre une puissance hydraulique continue de 50 kW grâce à un moteur Bell 6K Series développé en collaboration avec Danfoss.
Ce moteur est directement couplé à un train épicycloïdal à double étage, garantissant un transfert de puissance optimal.
L’arbre de sortie carré de 75 mm est compatible avec les vrilles A8, RC8 et DR8 de la gamme DIGGA.
Le motoréducteur conserve une conception compacte avec une longueur totale de 1 050 mm, soit seulement 100 mm de plus que le modèle précédent PD12.
Son diamètre est de 290 mm et son poids s’élève à 176 kg sans châssis ni attache.
Le PD15-5 supporte des débits hydrauliques de 125 à 230 l/min et une pression maximale de 240 bar à 135 l/min.
Il offre un couple maximal de 13 665 Nm, variable selon la pression, par exemple 6 795 Nm à 120 bar.
La vitesse de rotation varie en fonction du débit, allant de 33 tours/min à 120 l/min jusqu’à 63 tours/min à 230 l/min.
Ce motoréducteur est compatible avec une large gamme de vrilles adaptées à différents types de sols.
Les vrilles A8 conviennent aux sols meubles et compacts avec des diamètres allant jusqu’à 1 600 mm.
Les vrilles RC8 sont destinées à un usage sévère en sols mixtes terre/roche dure et empierrés, avec des diamètres jusqu’à 1 200 mm.
Les vrilles DR8 sont spécialement conçues pour les sols rocheux.
Il accepte également des rallonges A8/RC8 disponibles en plusieurs longueurs, de 1 000 mm à 5 000 mm, ainsi que des suspensions sur axes de 65 mm.
Le PD15-5 est particulièrement adapté aux travaux exigeants tels que le forage de fondations, la construction de murs de soutènement et les chantiers commerciaux.
Sa construction robuste intègre des engrenages usinés avec précision et une valve de pression incluse.
Des options comme la valve de contrôle d’énergie, le système d’alignement Halo en retrofit et le contrôle de balancement sont disponibles pour optimiser les performances et la précision.
Le motoréducteur est livré avec une noix de cardan pour faciliter son installation.
DIGGA, fabricant australien spécialiste des tarières depuis les années 1980, propose avec ce modèle un équipement fiable et performant, conçu pour durer et répondre aux exigences des professionnels.
Compatibles avec les vrilles A8/RC8 suivantes :
DIG_A8085MFT diamètre : 200 mm usage standard
DIG_A8125MFT diamètre : 300 mm usage standard
DIG_A8165MFT diamètre : 400 mm usage standard
DIG_A8205MFT diamètre: 500 mm usage standard
DIG_A8245MFT diamètre : 600 mm usage standard
DIG_A8285MFT diamètre : 700 mm usage standard
DIG_A8325MFT diamètre : 800 mm usage standard
DIG_A8365MFT diamètre : 900 mm usage standard
DIG_A8405MFT diamètre : 1000 mm usage standard
DIG_A8485MFT diamètre : 1200 mm usage standard
DIG_A8605MFT diamètre : 1500 mm usgae standard
DIG_RC8085MFT diamètre : 200 mm usage sévère
DIG_RC8125MFT diamètre : 300 mm usage sévère
DIG_RC8165MFT diamètre : 400 mm usage sévère
DIG_RC8205MFT diamètre : 500 mm usage sévère
DIG_RC8245MFT diamètre : 600 mm usage sévère
DIG_RC8285MFT diamètre : 700 mm usage sévère
DIG_RC8325MFT diamètre : 800 mm usage sévère
DIG_RC8365MFT diamètre : 900 mm usage sévère
DIG_RC8405MFT diamètre : 1000 mm usage sévère
DIG_RC8485MFT diamètre : 1200 mm usage sévère
Compatibles avec les suspensions A8/RC8 suivantes :
DIG_TOP2AXES65MM SUSPENSION SUR AXES 65MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA
Les motoréducteurs DIGGA bénéficient d’une garantie de 5 ans sur les réducteurs de conception et de fabrication DIGGA et 3 ans sur les moteurs hydrauliques EATON.
Attention à vos réglages de débit et pression admissible sur les voies auxiliaires de vos engins alimentant nos motoréducteurs DIGGA. Nos moteurs comportent une plaque indiquant le débit et la pression à ne surtout pas dépasser.
Un dépassement de la puissance admissible du motoréducteur entraine des fuites hydrauliques par retournement des lèvres des joints spi.
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
Le PD15-5 est compatible avec les vrilles A8 pour sols meubles et compacts jusqu’à 1 600 mm de diamètre, les vrilles RC8 pour sols mixtes terre/roche dure et empierrés jusqu’à 1 200 mm, ainsi que les vrilles DR8 spécialement conçues pour les sols rocheux. Il accepte également des rallonges A8/RC8 de différentes longueurs.
Ce motoréducteur est conçu pour être monté sur des pelles de 12 à 16 tonnes. Son poids de 176 kg et ses dimensions compactes permettent une intégration optimale sur ce type d’engins pour des travaux exigeants.
Le PD15-5 délivre une puissance hydraulique continue de 50 kW avec un couple maximal de 13 665 Nm, variable selon la pression hydraulique. Par exemple, il génère 6 795 Nm à 120 bar et peut supporter une pression maximale de 240 bar à 135 l/min.
La vitesse de rotation du motoréducteur varie en fonction du débit hydraulique, allant de 33 tours/min à 120 l/min jusqu’à 63 tours/min à 230 l/min, permettant d’adapter la performance aux besoins spécifiques du chantier.
Le PD15-5 peut être équipé en option d’une valve de contrôle d’énergie pour protéger le système hydraulique, d’un système d’alignement Halo en retrofit pour un positionnement précis, ainsi que d’un contrôle de balancement pour optimiser la stabilité et la qualité du forage.
Le PD15-5 est adapté aux pelles de 12 à 16 tonnes et à des débits hydrauliques entre 125 et 230 l/min. Il est important de respecter ces plages pour éviter toute surcharge du moteur ou du réducteur et garantir la durabilité de l’équipement.
