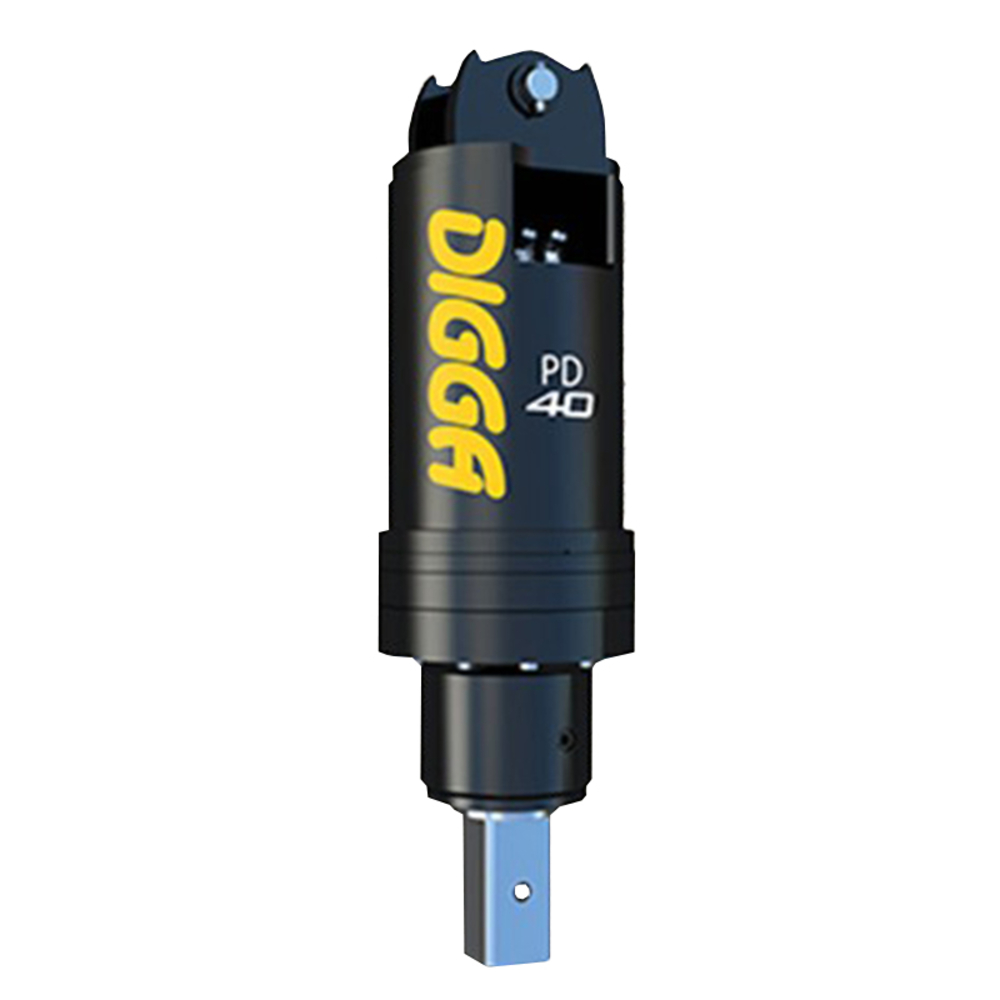

Le motoréducteur hydraulique DIGGA PD40-7 est conçu pour les pelles de 35 à 45 tonnes.
Il délivre une puissance continue de 50 kW avec un débit variable compris entre 120 et 230 litres par minute.
Ce motoréducteur offre un couple maximal de 33 000 Nm, idéal pour les sols durs et les applications lourdes.
Sa sortie standard est une sortie carrée de 100 mm de diamètre, compatible avec les vrilles des gammes DIGGA RC10, RC11 et DR11.
Le DIGGA PD40-7 intègre un moteur Bell Series 6 co-développé avec Danfoss, monté directement dans le carter du réducteur planétaire.
Cette conception optimise le transfert de couple et l'efficacité hydraulique.
Le système de verrouillage d’arbre, conçu et fabriqué en interne, garantit une prévention à vie contre le délogement de l’arbre.
Le motoréducteur mesure 1213 mm de longueur pour un diamètre de 389 mm et pèse 300 kg sans châssis ni attache.
Il supporte un débit maximal de 230 l/min à 135 bar et une pression maximale de 240 bar à 130 l/min.
Le système d’alignement Halo est intégré de série, offrant un retour en temps réel pour un forage vertical précis et éliminant le besoin d’un spotter.
Cette technologie améliore la productivité et la précision sur le chantier.
Le DIGGA PD40-7 est compatible avec des vrilles de 250 mm à 1800 mm de diamètre, adaptées à différents types de sols.
Il est également compatible avec des rallonges RC10 et RC11 allant de 1500 mm à 2000 mm.
Les vrilles disponibles couvrent des usages sévères, incluant des modèles pour terre meuble, terre compacte, mélange terre/roche dure, et roche uniquement.
Les applications principales comprennent le forage de fondations, le battage de pieux, la construction commerciale et résidentielle, les infrastructures, les énergies renouvelables, les services publics et l’exploitation minière.
La conception robuste du motoréducteur repose sur plus de 40 ans d’expérience DIGGA, avec des engrenages de précision et une fabrication durable.
Il est livré avec une valve de pression incluse, une valve de contrôle d’énergie optionnelle, ainsi que des options de contrôle de rotation et Diggalign.
Les extensions compatibles permettent d’augmenter la profondeur de forage avec des couples maximaux de 40 000 Nm pour les modèles XT-XO et 95 000 Nm pour les XOHD.
Ces extensions sont disponibles en longueurs fixes de 1000 mm à 4000 mm, avec un corps extérieur en tube heavy duty et un corps intérieur en barre solide heavy duty.
Ce motoréducteur est une solution puissante et fiable, parfaitement adaptée aux travaux exigeants sur sols difficiles, offrant une performance élevée dans un encombrement compact.
Compatibles avce les rallonges RC10/RC11 suivantes :
DIG_XO100157 longueur : 1500 mm
DIG_XO10020 longueur : 2000 mm
Compatibles avec les vrilles RC10/RC11 suivantes :
DIG_RC10107MFT diamètre : 250 mm usage sévère
DIG_RC10127MFT diamètre : 300 mm usage sévère
DIG_RC10167MFT diamètre : 400 mm usage sévère
DIG_RC10207MFT diamètre : 500 mm usage sévère
DIG_RC10247MFT diamètre : 600 mm usage sévère
DIG_RC10287MFT diamètre : 700 mm usage sévère
DIG_RC10327MFT diamètre : 800 mm usage sévère
DIG_RC10367MFT diamètre : 900 mm usage sévère
DIG_RC10407MFT diamètre : 1000 mm usage sévère
DIG_RC10487MFT diamètre : 1200 mm usage sévère
DIG_RC10607MFT diamètre : 1500 mm usage sévère
DIG_RC11107MFT diamètre : 250 mm usage sévère
DIG_RC11127MFT diamètre : 300 mm usage sévère
DIG_RC11167MFT diamètre : 400 mm usage sévère
DIG_RC11207MFT diamètre : 500 mm usage sévère
DIG_RC11247MFT diamètre : 600 mm usage sévère
DIG_RC11287MFT diamètre : 700 mm usage sévère
DIG_RC11327MFT diamètre : 800 mm usage sévère
DIG_RC11367MFT diamètre : 900 mm usage sévère
DIG_RC11407MFT diamètre : 1000 mm usage sévère
DIG_RC11487MFT diamètre : 1200 mm usage sévère
DIG_RC11607MFT diamètre : 1500 mm usage sévère
DIG_RC11727MFT diamètre : 1800 mm usage sévère
Les motoréducteurs DIGGA bénéficient d’une garantie de 5 ans sur les réducteurs de conception et de fabrication DIGGA et 3 ans sur les moteurs hydrauliques EATON.
Attention à vos réglages de débit et pression admissible sur les voies auxiliaires de vos engins alimentant nos motoréducteurs DIGGA. Nos moteurs comportent une plaque indiquant le débit et la pression à ne surtout pas dépasser.
Un dépassement de la puissance admissible du motoréducteur entraine des fuites hydrauliques par retournement des lèvres des joints spi.
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
Le DIGGA PD40-7 est conçu pour être monté sur des pelles de 35 à 45 tonnes. Il est important de vérifier que la capacité de levage et la puissance hydraulique de votre machine correspondent aux spécifications du motoréducteur pour garantir un fonctionnement optimal et sécurisé.
Ce motoréducteur mesure 1213 mm de longueur pour un diamètre de 389 mm et pèse 300 kg sans châssis ni attache. Ces dimensions sont à prendre en compte pour l’intégration sur votre pelle et pour les contraintes d’espace sur le chantier.
Le PD40-7 est compatible avec des vrilles de la gamme DIGGA RC10, RC11 et DR11, couvrant des diamètres de 250 mm à 1800 mm. Les vrilles sont adaptées à différents types de sols, allant de la terre meuble aux roches dures, ce qui permet d’adapter l’outil selon la nature du terrain.
Il fournit une puissance continue de 50 kW avec un couple maximal de 33 000 Nm, ce qui le rend adapté aux applications lourdes sur sols durs. Il est important de ne pas dépasser la pression maximale de 240 bar à 130 l/min et un débit maximal de 230 l/min à 135 bar pour préserver la durabilité de l’équipement.
Le système Halo offre un retour en temps réel pour assurer un forage vertical précis. Il élimine le besoin d’un spotter, ce qui améliore la productivité et la précision sur le chantier en garantissant un alignement optimal de la vrille pendant le forage.
Le PD40-7 est livré avec une valve de pression incluse et peut être équipé en option d’une valve de contrôle d’énergie, d’un contrôle de rotation et du système Diggalign. Des rallonges RC10 et RC11 de 1500 à 2000 mm sont également compatibles pour augmenter la profondeur de forage.
Il est adapté pour le forage de fondations, le battage de pieux, la construction commerciale et résidentielle, les infrastructures, les énergies renouvelables, les services publics et l’exploitation minière. Sa robustesse et sa puissance le rendent adapté aux travaux exigeants sur sols difficiles.
