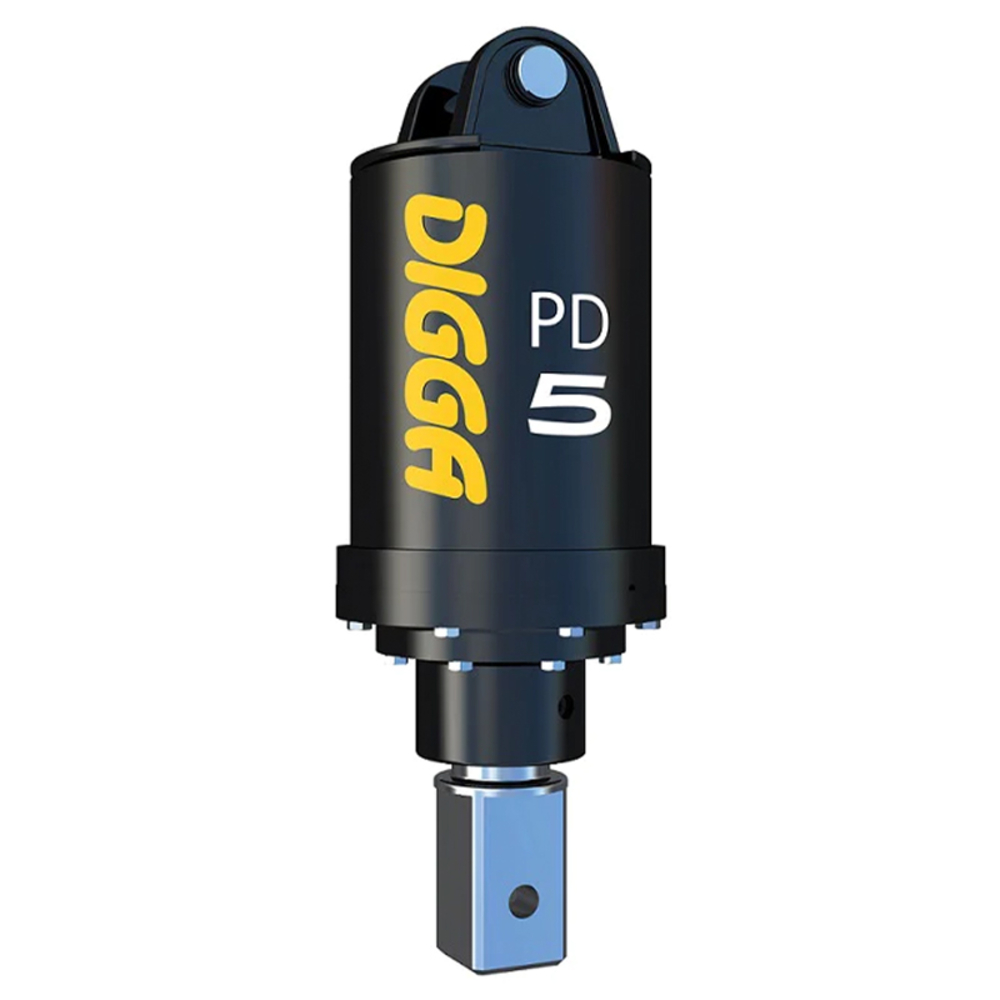

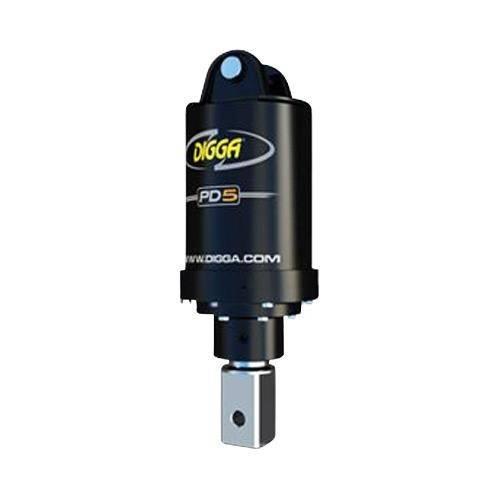

Le motoréducteur hydraulique DIGGA PD5-5 est conçu spécifiquement pour les mini-pelles de 4 à 6 tonnes.
Il développe une puissance maximale combinée de 25 kW (34 ch) et un couple maximal de 5 150 Nm, garantissant un forage performant et efficace.
Ce motoréducteur compact et léger pèse 63 kg sans châssis ni attache, offrant une excellente stabilité lors des déplacements et du forage.
Sa longueur totale est de 664 mm sans châssis, avec un diamètre de 240 mm.
Le PD5-5 est équipé d’une sortie carrée standard de 75 mm, compatible avec les vrilles de terre A6, RC6 et DR6 de la gamme DIGGA.
Il supporte des vrilles jusqu’à 1000 mm de diamètre en terre meuble et jusqu’à 900 mm en sol compact ou rocheux.
Les rallonges compatibles A6/RC6 sont proposées en longueurs de 1000 mm, 1500 mm, 2000 mm et 2500 mm.
Ce motoréducteur est compatible avec les suspensions DIG_TOPAXES45DIGGA, DIG_TOPMBICR50DIGGA et DIG_TOPMORM2DIGGA.
Il intègre un moteur Digga Bell avec technologie Danfoss Geroler, directement monté dans le carter d’entrée d’un réducteur planétaire à 5 pôles usiné de précision.
Cette conception innovante maximise le couple et l’efficacité tout en réduisant le poids et la taille, préservant ainsi la capacité de levage de la machine porteuse.
Le système exclusif de verrouillage d’arbre assure une protection à vie contre le délogement de l’arbre.
Le PD5-5 fonctionne avec un débit hydraulique recommandé de 60 à 95 l/min et une pression maximale de 240 bar.
Les performances de couple varient selon la pression hydraulique, atteignant jusqu’à 5 157 Nm à 240 bar.
La vitesse de rotation varie de 45 à 70 tours par minute en fonction du débit, de 60 à 95 l/min.
Les principales applications comprennent le forage de trous pour clôtures, la plantation d’arbres et les fondations légères.
Ce motoréducteur est également adapté aux excavatrices et aux télescopiques.
Des options en retrofit sont disponibles, telles que le contrôle de couple, le système d’alignement Halo et le swing control.
Le DIGGA PD5-5 bénéficie de la qualité, de la robustesse et de la fiabilité reconnues du fabricant australien DIGGA, leader mondial dans la fabrication de tarières depuis les années 80.
Compatibles avec les rallonges A6/RC6 suivantes :
DIG_XO75105 longueur : 1000 mm
DIG_XO75155 longueur : 1500 mm
DIG_XO75205 longueur : 2000 mm
Compatibles avec les vrillesA6/RC6 suivantes :
DIG_A6065MFT diamètre : 150 mm usage standard
DIG_A6085MFT diamètre : 200 mm usage standard
DIG_A6105MFT diamètre : 250 mm usage standard
DIG_A6125MFT diamètre : 300 mm usage standard
DIG_A6145MFT diamètre : 350 mm usage standard
DIG_A6165MFT diamètre : 400 mm usage standard
DIG_A6185MFT diamètre : 450 mm usage standard
DIG_A6205MFT diamètre : 500 mm usage standard
DIG_A6245MFT diamètre : 600 mm usage standard
DIG_A6305MFT diamètre : 750 mm usage standard
DIG_A6325MFT diamètre : 800 mm usage standard
DIG_A6365MFT diamètre : 900 mm usage standard
DIG_A6405MFT diamètre : 1000 mm usage standard
DIG_RC6085MFT diamètre: 200 mm usage sévère
DIG_RC6105MFT diamètre : 250 mm usage sévère
DIG_RC6125MFT diamètre : 300 mm usage sévère
DIG_RC6145MFT diamètre : 350 mm usage sévère
DIG_RC6165MFT diamètre : 400 mm usage sévère
DIG_RC6185MFT diamètre : 450 mm usage sévère
DIG_RC6205MFT diamètre : 500 mm usage sévère
DIG_RC6245MFT diamètre : 600 mm usage sévère
DIG_RC6305MFT diamètre : 750 mm usage sévère
DIG_RC6325MFT diamètre : 800 mm usage sévère
DIG_RC6365MFT diamètre : 900 mm usage sévère
Compatibles avec les suspensions suivantes :
DIG_TOPAXES45DIGGA SUSPENSION SUR AXES 45MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMBICR50DIGGA SUSPENSION CANGINI CR50 REPRISE MOTOREDUCTEUR TARIERE DIGGA

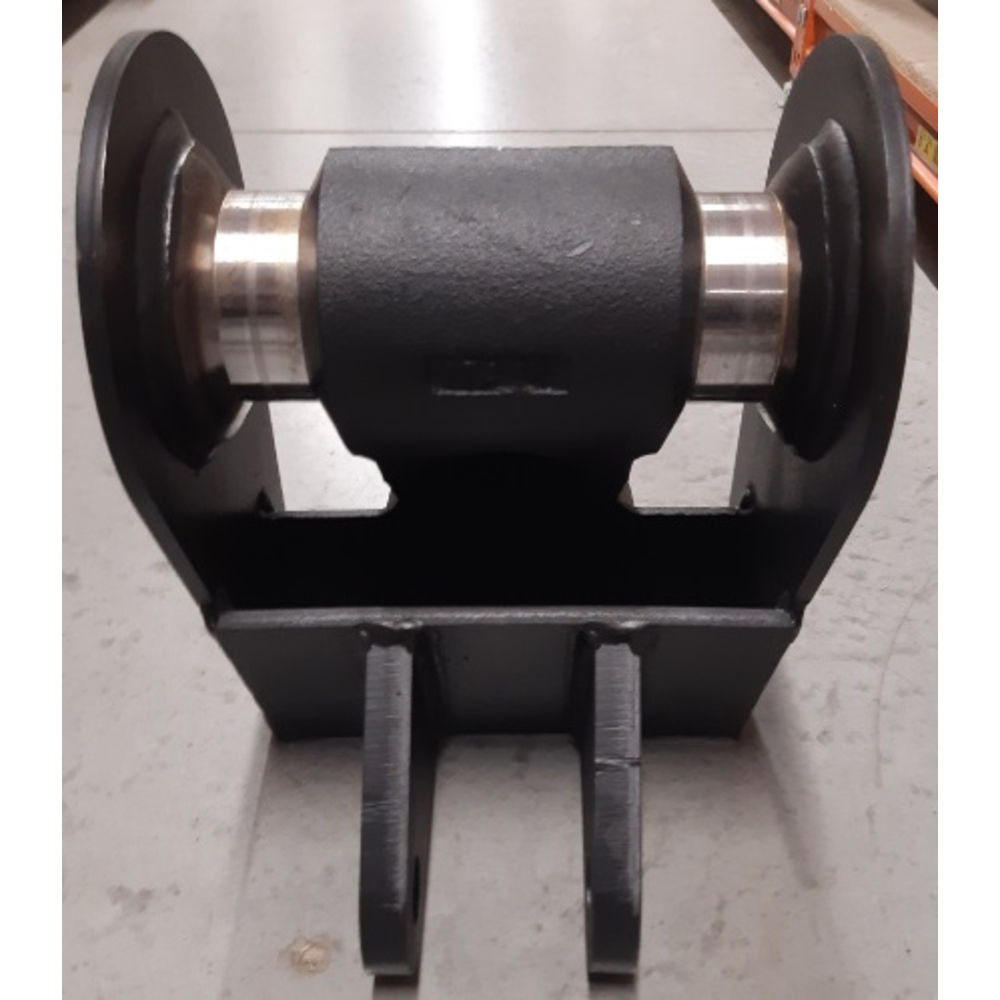

DIG_TOPMORM2DIGGA SUSPENSION MORIN M2 REPRISE MOTOREDUCTEUR TARIERE DIGGA
Les motoréducteurs DIGGA bénéficient d’une garantie de 5 ans sur les réducteurs de conception et de fabrication DIGGA et 3 ans sur les moteurs hydrauliques EATON.
Attention à vos réglages de débit et pression admissible sur les voies auxiliaires de vos engins alimentant nos motoréducteurs DIGGA. Nos moteurs comportent une plaque indiquant le débit et la pression à ne surtout pas dépasser.
Un dépassement de la puissance admissible du motoréducteur entraine des fuites hydrauliques par retournement des lèvres des joints spi.
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
Le DIGGA PD5-5 est spécifiquement conçu pour les mini-pelles pesant entre 4 et 6 tonnes. Il offre une puissance maximale de 25 kW et un couple maximal de 5 150 Nm, adaptés à ce type de machine pour un forage efficace.
Ce motoréducteur supporte des vrilles jusqu’à 1000 mm de diamètre en terre meuble et jusqu’à 900 mm en sol compact ou rocheux. Il est compatible avec les vrilles A6, RC6 et DR6 de la gamme DIGGA, selon le type de sol et l’usage prévu.
Le débit hydraulique recommandé est compris entre 60 et 95 l/min avec une pression maximale de 240 bar. Il ne faut pas dépasser ces limites pour éviter d’endommager le moteur et garantir une performance optimale.
Le PD5-5 est compatible avec des rallonges A6/RC6 disponibles en longueurs de 1000 mm à 2500 mm, ainsi qu’avec les suspensions DIG_TOPAXES45DIGGA, DIG_TOPMBICR50DIGGA et DIG_TOPMORM2DIGGA. Des options en retrofit telles que le contrôle de couple, le système d’alignement Halo et le swing control sont également disponibles.
Le motoréducteur possède un système de verrouillage d’arbre exclusif assurant une protection à vie contre le délogement. Le réducteur est lubrifié par une huile EP spécifique, avec des intervalles de maintenance à respecter selon l’intensité d’utilisation, détaillés dans la notice fournie.
Un motoréducteur mal adapté peut entraîner un couple ou une vitesse inappropriés, une usure prématurée, une surcharge du système hydraulique de la machine, et des risques de panne ou de sécurité. Il est important de respecter les recommandations de compatibilité avec la machine et le type de sol.
