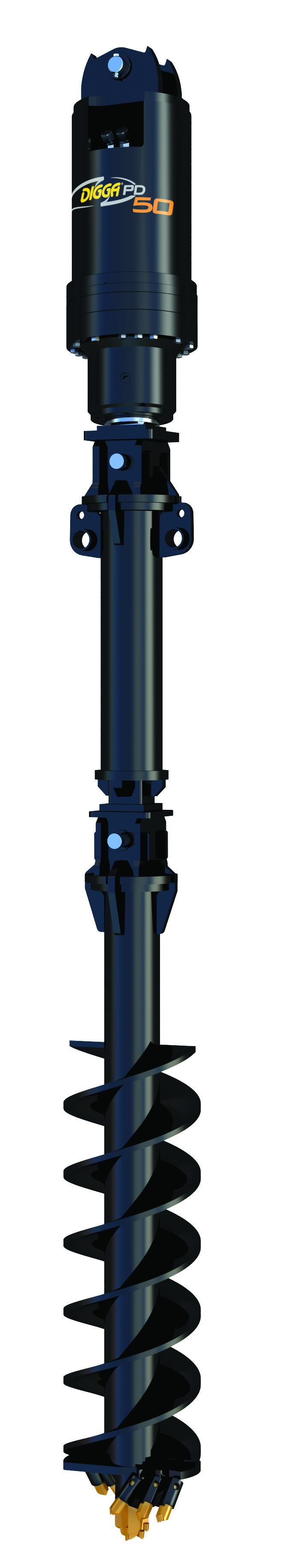

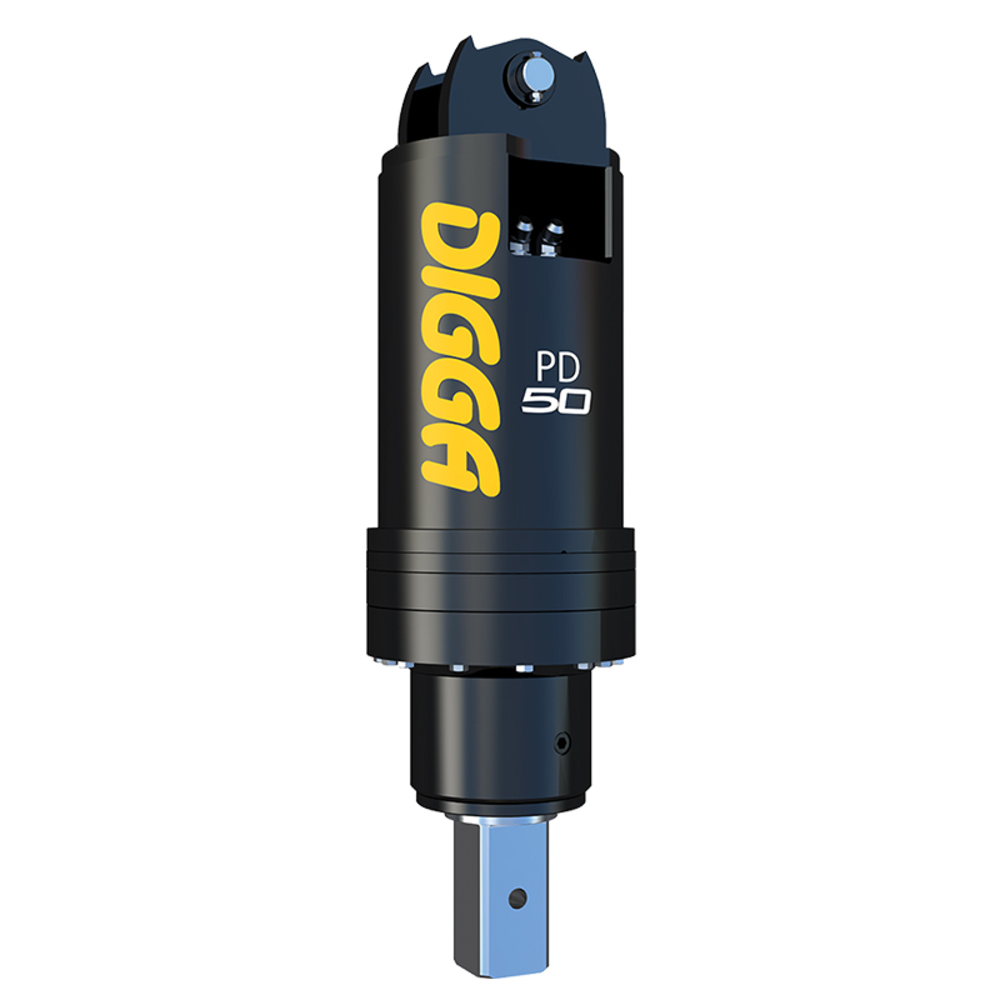

Le motoréducteur hydraulique DIGGA PD50-7 est conçu pour les pelles de 45 à 55 tonnes.
Il délivre une puissance continue hydraulique de 50 kW avec un couple maximal de 38 600 Nm, assurant un forage puissant et efficace.
La plage de débit hydraulique recommandée est comprise entre 150 et 230 litres par minute, avec une pression maximale de fonctionnement de 240 bars.
Le motoréducteur possède une sortie carrée standard de 100 mm, compatible avec les vrilles DIGGA des séries RC10, RC11 et DR11, adaptées respectivement à la terre meuble, aux sols mixtes terre/roche dure et aux roches uniquement.
Il accepte des diamètres de vrilles allant jusqu’à 1800 mm, répondant ainsi aux exigences des usages les plus sévères.
Ce modèle intègre de série le système Halo d’alignement, qui permet un forage vertical précis en temps réel.
Cette technologie améliore la productivité tout en réduisant les besoins en main-d’œuvre sur site.
Le motoréducteur utilise un moteur Bell Series 6K co-développé avec Danfoss, garantissant une transmission directe et optimale de la puissance au train d’engrenages planétaires.
Un système interne de verrouillage de l’arbre prévient tout délogement, renforçant la sécurité et la fiabilité de l’équipement.
La construction robuste comprend des engrenages usinés de précision pour une longévité accrue.
Le poids total du motoréducteur est de 315 kg, avec une longueur de 1316 mm et un diamètre de 355 mm.
Ce motoréducteur est compatible avec des extensions de forage des séries XO, XT et XOHD, disponibles en longueurs de 1000 mm à 4000 mm.
Ces extensions peuvent résister à des couples allant jusqu’à 40 000 Nm pour les modèles XT et XO, et jusqu’à 95 000 Nm pour les XOHD.
Il est adapté à de nombreuses applications telles que le forage de fondations, les travaux de pieux, la construction commerciale et résidentielle, les infrastructures, les travaux civils, les énergies renouvelables, les services publics et l’exploitation minière.
Le motoréducteur PD50-7 allie puissance, précision et robustesse pour répondre aux exigences des travaux de forage les plus difficiles.
Motoréducteur 50 kW DIGGA pour machine de 45 à 55 tonnes.
Ce moto-réducteur est équipé d'une sortie carrée de 100 mm de diamètre permettant de reprendre les vrilles de terres et de roches RC10, RC11 et DR11 de la gamme DIGGA.
DIGGA est un fabricant Australien, spécialiste des tarières depuis les années 80. Aujourd’hui, DIGGA est un des leaders de la tarière dans le monde avec la plus grande gamme de motoréducteurs compacts à couple élevé, pour des machines allant de 750 kilogrammes à 50 tonnes.
Compatibles avce les rallonges RC10/RC11 suivantes :
DIG_XO100157 longueur : 1500 mm
DIG_XO10020 longueur : 2000 mm
Compatibles avec les vrilles RC10/RC11 suivantes :
DIG_RC10107MFT diamètre : 250 mm usage sévère
DIG_RC10127MFT diamètre : 300 mm usage sévère
DIG_RC10167MFT diamètre : 400 mm usage sévère
DIG_RC10207MFT diamètre : 500 mm usage sévère
DIG_RC10247MFT diamètre : 600 mm usage sévère
DIG_RC10287MFT diamètre : 700 mm usage sévère
DIG_RC10327MFT diamètre : 800 mm usage sévère
DIG_RC10367MFT diamètre : 900 mm usage sévère
DIG_RC10407MFT diamètre : 1000 mm usage sévère
DIG_RC10487MFT diamètre : 1200 mm usage sévère
DIG_RC10607MFT diamètre : 1500 mm usage sévère
DIG_RC11107MFT diamètre : 250 mm usage sévère
DIG_RC11127MFT diamètre : 300 mm usage sévère
DIG_RC11167MFT diamètre : 400 mm usage sévère
DIG_RC11207MFT diamètre : 500 mm usage sévère
DIG_RC11247MFT diamètre : 600 mm usage sévère
DIG_RC11287MFT diamètre : 700 mm usage sévère
DIG_RC11327MFT diamètre : 800 mm usage sévère
DIG_RC11367MFT diamètre : 900 mm usage sévère
DIG_RC11407MFT diamètre : 1000 mm usage sévère
DIG_RC11487MFT diamètre : 1200 mm usage sévère
DIG_RC11607MFT diamètre : 1500 mm usage sévère
DIG_RC11727MFT diamètre : 1800 mm usage sévère
Les motoréducteurs DIGGA bénéficient d’une garantie de 5 ans sur les réducteurs de conception et de fabrication DIGGA et 3 ans sur les moteurs hydrauliques EATON.
Attention à vos réglages de débit et pression admissible sur les voies auxiliaires de vos engins alimentant nos motoréducteurs DIGGA. Nos moteurs comportent une plaque indiquant le débit et la pression à ne surtout pas dépasser.
Un dépassement de la puissance admissible du motoréducteur entraine des fuites hydrauliques par retournement des lèvres des joints spi.
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
Le motoréducteur PD50-7 est compatible avec des vrilles DIGGA des séries RC10, RC11 et DR11. Ces vrilles couvrent une large gamme d’usages, de la terre meuble à la roche dure, avec un diamètre maximal supporté de 1800 mm.
La plage de débit hydraulique recommandée est comprise entre 150 et 230 litres par minute, avec une pression maximale de 240 bars. Il est important de ne pas dépasser ces limites pour garantir la durabilité et la performance du motoréducteur.
Le système Halo fournit un alignement en temps réel pour un forage vertical précis. Cette technologie permet d’améliorer la productivité et de réduire les besoins en main-d’œuvre sur chantier.
Le motoréducteur mesure 1316 mm de longueur, a un diamètre de 355 mm et pèse 315 kg. Ces dimensions doivent être prises en compte pour vérifier la compatibilité avec la pelle hydraulique utilisée.
Le PD50-7 est conçu pour être monté sur des pelles hydrauliques d’un poids compris entre 45 et 55 tonnes, assurant une adaptation optimale entre la puissance du moteur et la capacité de la machine.
Le boîtier de vitesses bénéficie d’une garantie de 5 ans, tandis que le moteur est garanti 3 ans, attestant de la robustesse et de la fiabilité de l’équipement.
