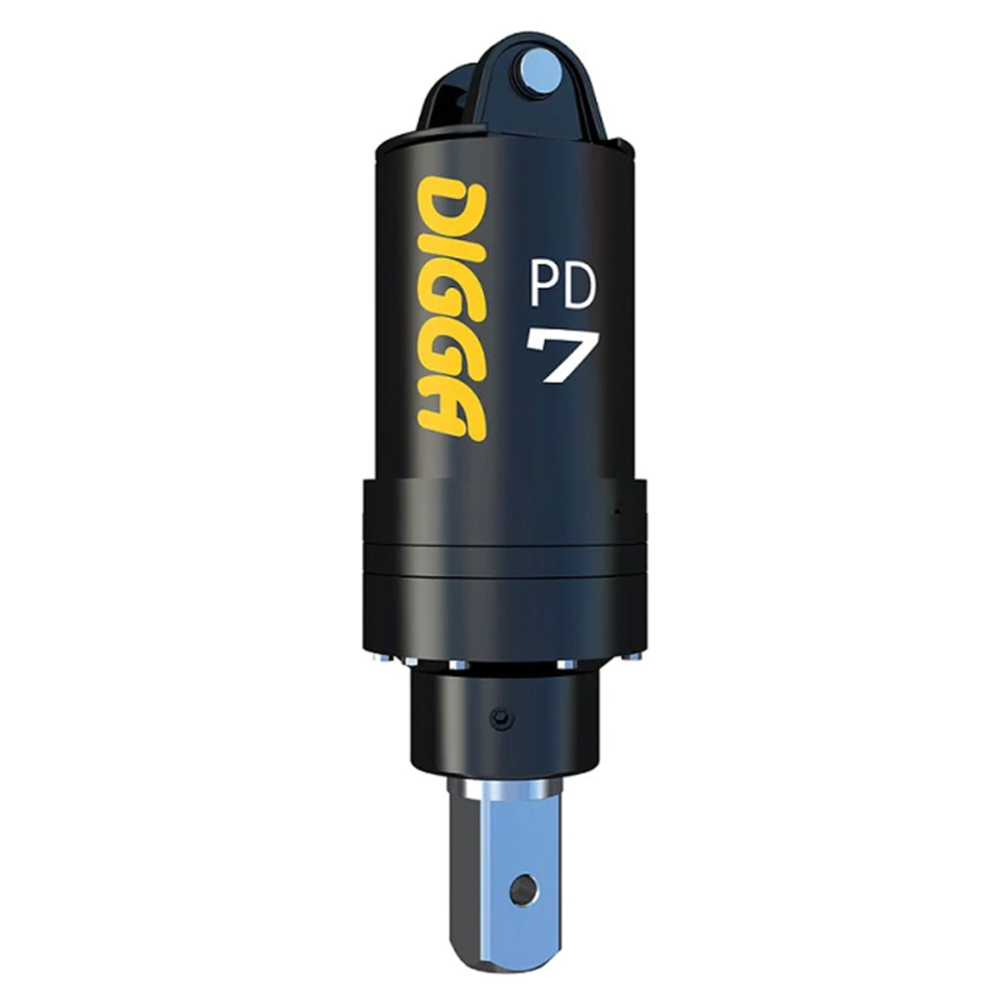

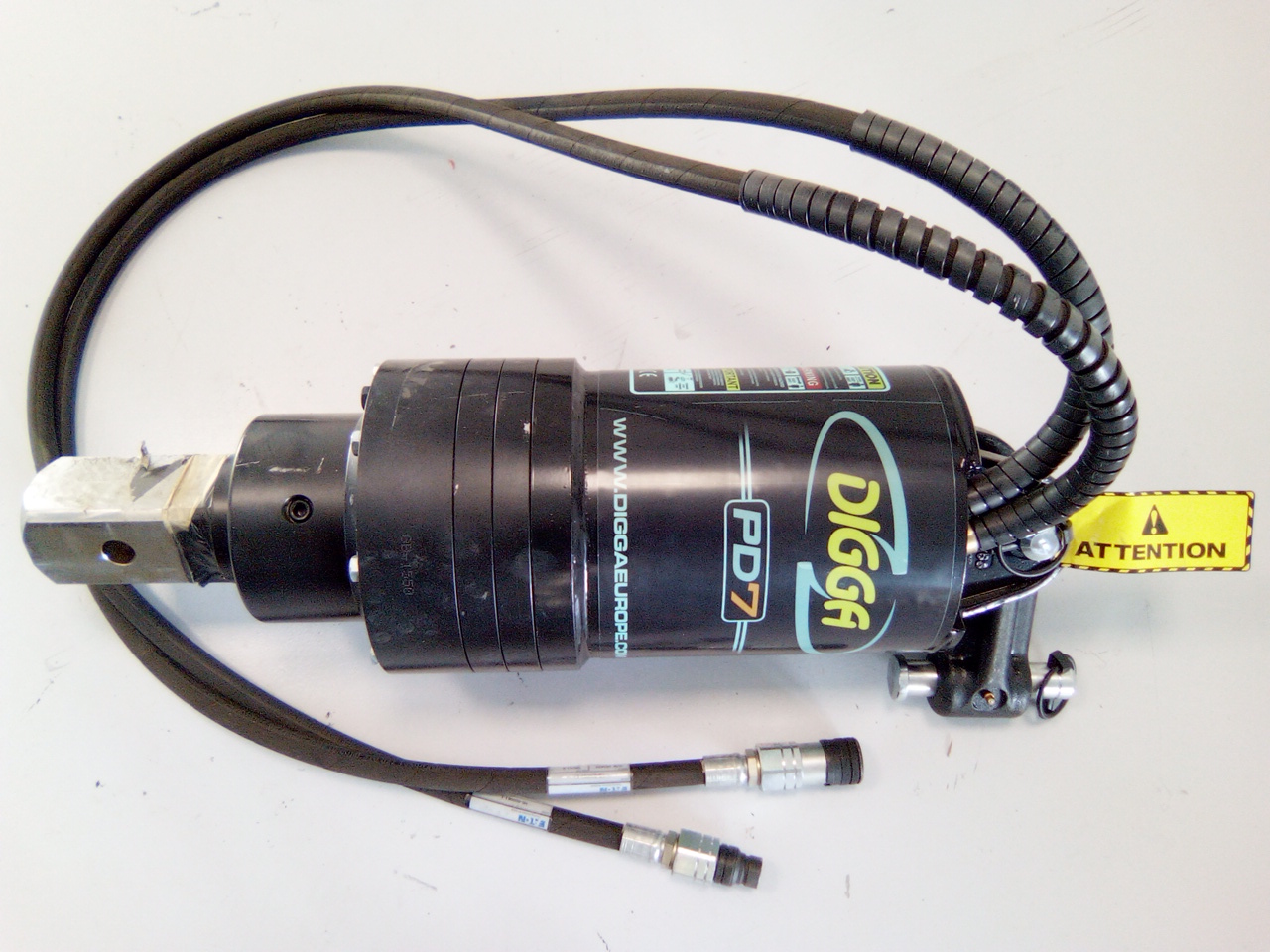

Motoréducteur hydraulique DIGGA PD7-5 d’une puissance maximale de 25 kW, spécialement conçu pour les pelles de 6 à 8 tonnes.
Ce motoréducteur compact et puissant offre un couple élevé de 6050 Nm, idéal pour les travaux exigeants tels que le forage de fondations, le pieutage, les travaux d’infrastructure, la construction commerciale et résidentielle, ainsi que les projets en énergies renouvelables, services publics et exploitation minière.
Il est équipé d’une sortie carrée standard de 75 mm, compatible avec les vrilles de la gamme DIGGA A6 pour terre meuble et compacte, RC6 pour usage sévère sur sol mixte terre/roche dure et sol empierré, ainsi que DR6 pour usage roche uniquement.
La tarière DIGGA PD7-5 supporte des rallonges de forage de 1000 mm, 1500 mm, 2000 mm et 2500 mm, permettant d’augmenter la profondeur de forage selon les besoins.
Son moteur Bell intégré avec technologie Danfoss Geroler assure une connexion directe au train planétaire, optimisant la performance et l’efficacité tout en réduisant le poids.
Le système de verrouillage d’arbre interne garantit une protection à vie contre le retrait de l’arbre, assurant durabilité et fiabilité.
Les engrenages usinés avec précision renforcent la robustesse et la longévité du motoréducteur.
Les caractéristiques techniques comprennent une plage de débit hydraulique de 75 à 115 litres par minute, une pression maximale recommandée de 240 bars à 75 l/min, et une puissance maximale de 25 kW (34 chevaux).
La longueur totale de l’équipement est de 775 mm pour un diamètre de 290 mm, avec un poids de 110 kg.
Le diamètre maximal des vrilles compatibles est de 1000 mm.
La vitesse de rotation varie de 47 tr/min à 75 l/min jusqu’à 73 tr/min à 115 l/min.
Le couple maximal atteint jusqu’à 6048 Nm à 240 bars, avec des valeurs intermédiaires selon la pression hydraulique.
Ce motoréducteur est compatible avec plusieurs suspensions DIGGA, notamment les modèles DIG_TOPAXES45DIGGA, DIG_TOPMBICR70DIGGA et DIG_TOPMORM3DIGGA.
Le système Halo Alignment, disponible en option, permet un forage précis et efficace, réduisant les coûts et le temps d’intervention tout en améliorant la qualité des trous forés.
Des options supplémentaires comme la valve de pression, la commande de balancement et le système Diggalign sont proposées pour adapter l’équipement aux besoins spécifiques.
Le motoréducteur DIGGA PD7-5 est reconnu pour sa robustesse, sa compacité et sa puissance, offrant une solution fiable et performante pour les travaux de forage avec des pelles de 6 à 8 tonnes.
Ce produit est fabriqué par DIGGA, un spécialiste australien des tarières depuis les années 80, reconnu mondialement pour la qualité et la fiabilité de ses motoréducteurs compacts à couple élevé.
Compatibles avec les rallonges A6/RC6 suivantes :
DIG_XO75105 longueur : 1000 mm
DIG_XO75155 longueur : 1500 mm
DIG_XO75205 longueur : 2000 mm
Compatibles avec les vrillesA6/RC6 suivantes :
DIG_A6065MFT diamètre : 150 mm usage standard
DIG_A6085MFT diamètre : 200 mm usage standard
DIG_A6105MFT diamètre : 250 mm usage standard
DIG_A6125MFT diamètre : 300 mm usage standard
DIG_A6145MFT diamètre : 350 mm usage standard
DIG_A6165MFT diamètre : 400 mm usage standard
DIG_A6185MFT diamètre : 450 mm usage standard
DIG_A6205MFT diamètre : 500 mm usage standard
DIG_A6245MFT diamètre : 600 mm usage standard
DIG_A6305MFT diamètre : 750 mm usage standard
DIG_A6325MFT diamètre : 800 mm usage standard
DIG_A6365MFT diamètre : 900 mm usage standard
DIG_A6405MFT diamètre : 1000 mm usage standard
DIG_RC6085MFT diamètre : 200 mm usage sévère
DIG_RC6105MFT diamètre : 250 mm usage sévère
DIG_RC6125MFT diamètre : 300 mm usage sévère
DIG_RC6145MFT diamètre : 350 mm usage sévère
DIG_RC6165MFT diamètre : 400 mm usage sévère
DIG_RC6185MFT diamètre : 450 mm usage sévère
DIG_RC6205MFT diamètre : 500 mm usage sévère
DIG_RC6245MFT diamètre : 600 mm usage sévère
DIG_RC6305MFT diamètre : 750 mm usage sévère
DIG_RC6325MFT diamètre : 800 mm usage sévère
DIG_RC6365MFT diamètre : 900 mm usage sévère
Compatibles avec les suspensions suivantes :
DIG_TOPAXES45DIGGA SUSPENSION SUR AXES 45MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMBICR70DIGGA SUSPENSION CANGINI CR70 REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMORM3DIGGA SUSPENSION MORIN M3 REPRISE MOTOREDUCTEUR TARIERE DIGGA
Les motoréducteurs DIGGA bénéficient d’une garantie de 5 ans sur les réducteurs de conception et de fabrication DIGGA et 3 ans sur les moteurs hydrauliques EATON.
Attention à vos réglages de débit et pression admissible sur les voies auxiliaires de vos engins alimentant nos motoréducteurs DIGGA. Nos moteurs comportent une plaque indiquant le débit et la pression à ne surtout pas dépasser.
Un dépassement de la puissance admissible du motoréducteur entraine des fuites hydrauliques par retournement des lèvres des joints spi.
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
Le motoréducteur DIGGA PD7-5 accepte des vrilles jusqu'à un diamètre maximal de 1000 mm. Il est compatible avec les gammes de vrilles A6 pour terre meuble et compacte, RC6 pour sol mixte terre/roche dure, et DR6 pour usage en roche uniquement.
Ce modèle est conçu pour des pelles de 6 à 8 tonnes. Il est important de respecter cette plage de poids pour garantir la compatibilité mécanique et hydraulique, ainsi que la performance optimale du motoréducteur.
La puissance maximale recommandée est de 25 kW, correspondant à un débit hydraulique compris entre 75 et 115 litres par minute et une pression maximale de 240 bars. Dépasser ces limites peut endommager le moteur hydraulique.
Le couple maximal atteint 6050 Nm à 240 bars, avec une vitesse de rotation variant de 47 à 73 tours par minute selon le débit hydraulique. La sortie carrée standard de 75 mm assure une bonne transmission du couple aux vrilles compatibles.
Ce motoréducteur peut être équipé de rallonges de forage de 1000 à 2500 mm pour augmenter la profondeur de forage. Des options comme la valve de pression, la commande de balancement et le système Diggalign sont également disponibles pour adapter l’équipement aux besoins spécifiques.
Le système de verrouillage d’arbre interne garantit une protection à vie contre le retrait de l’arbre. Les engrenages usinés avec précision renforcent la robustesse. Un entretien régulier, notamment le changement de l’huile de boîte de vitesses selon les recommandations du manuel opérateur, est essentiel pour maintenir la performance.
Un motoréducteur mal adapté peut entraîner un couple ou une vitesse inappropriée, réduisant l’efficacité de forage et augmentant l’usure. Il peut aussi provoquer une surcharge hydraulique, endommager les composants et créer des risques de sécurité pour l’opérateur et le matériel.
