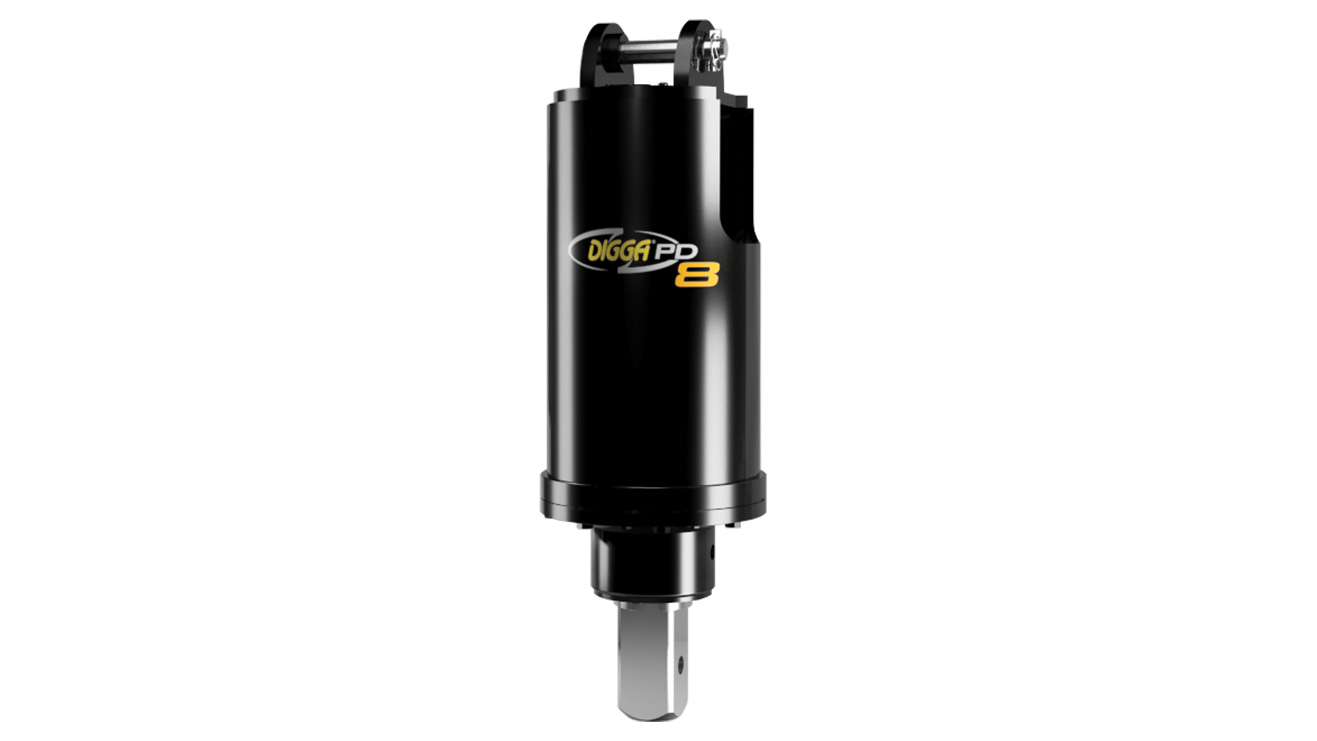

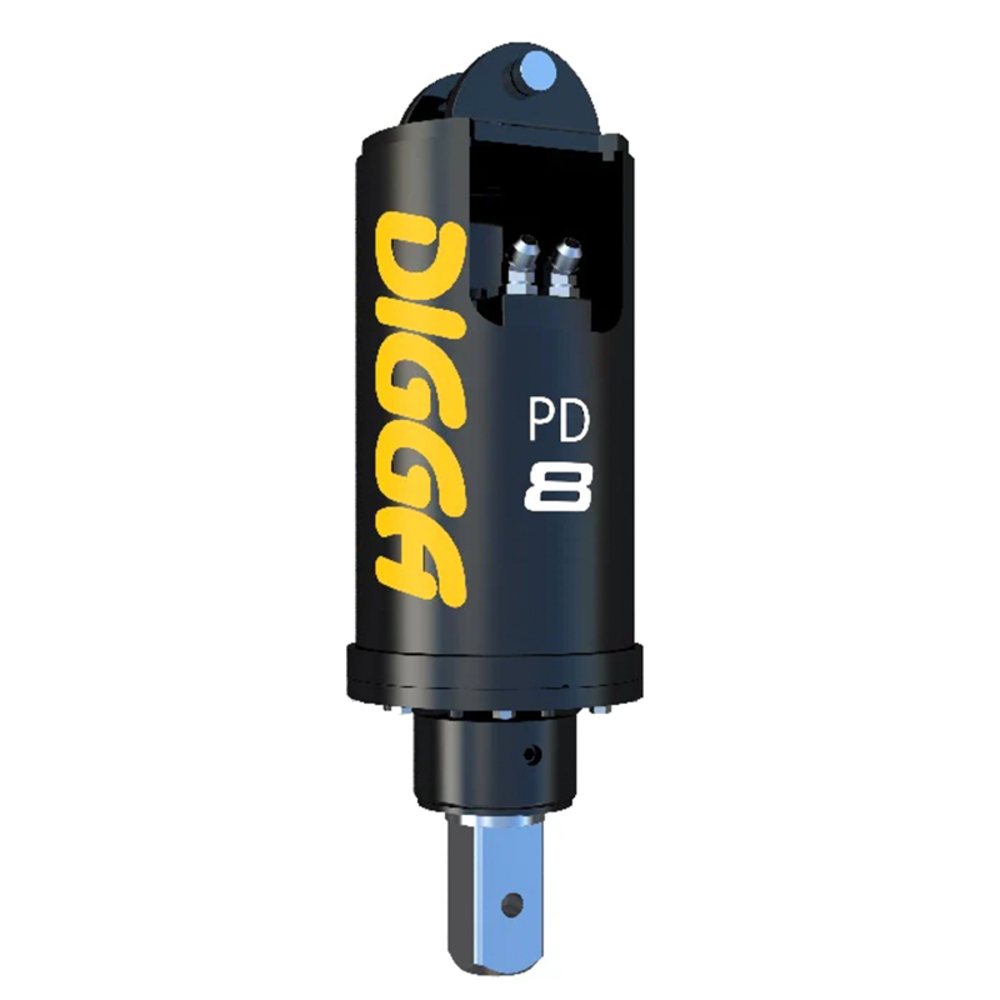

Le motoréducteur hydraulique DIGGA PD8-5 est conçu pour les pelles de 7 à 10 tonnes.
Il intègre un moteur Danfoss à cloche de 25 kW associé à un réducteur compact à couple élevé.
La sortie carrée standard mesure 75 mm de diamètre, assurant une compatibilité avec les vrilles des gammes DIGGA A6, A8, RC6, RC8, DR6 et DR8.
L’appareil présente une longueur totale de 854 mm, un diamètre de 290 mm et un poids de 107 kg sans châssis ni attache.
La plage de débit recommandée varie de 80 à 115 litres par minute, avec une pression maximale de 240 bars à 60 l/min.
La vitesse de rotation s’étend de 44 tours par minute à 80 l/min jusqu’à 63 tours par minute à 115 l/min.
Le couple maximal atteint 7147 Nm à 240 bars, garantissant un forage puissant et efficace.
Ce motoréducteur est compatible avec des vrilles d’un diamètre maximal de 1200 mm pour les sols meubles et compacts, et jusqu’à 1000 mm pour l’argile et le schiste.
Il supporte des rallonges de vrilles de 1000 mm à 2500 mm, avec un corps de 114 mm de diamètre et 6 mm d’épaisseur.
Les suspensions compatibles incluent des axes de 45 mm et 50 mm ainsi que les modèles spécifiques Cangini CR70 et Martin M10.
Le design innovant du PD8-5 permet au réducteur de s’abaisser dans le trou, maximisant ainsi la profondeur de forage sans nécessiter de rallonges.
Cette caractéristique réduit les temps d’arrêt et les opérations de maintenance.
Le motoréducteur est idéal pour le forage de trous destinés aux clôtures, à la plantation d’arbres et aux fondations de maisons.
Il bénéficie d’un système exclusif de verrouillage d’arbre assurant une protection à vie contre le délogement de l’arbre.
Les engrenages sont usinés avec précision pour garantir durabilité, performance et fiabilité.
Ce produit est reconnu pour sa robustesse et sa qualité, fruit de plus de quarante ans d’expérience du fabricant DIGGA, leader mondial dans le domaine des tarières.
Des options telles que le système Halo Alignment, Diggalign et le contrôle de balancement sont disponibles en retrofit.
Le motoréducteur convient aussi bien aux pelles qu’aux télescopiques jusqu’à 8 tonnes.
DIGGA propose une large gamme d’extensions et de vrilles compatibles, accompagnée d’une documentation complète incluant manuels d’utilisation, conseils de maintenance et informations de sécurité.
Le motoréducteur est livré avec une noix de cardan.
Compatibles avec les rallonges A6/RC6 suivantes :
DIG_XO75105 longueur : 1000 mm
DIG_XO75155 longueur : 1500 mm
DIG_XO75205 longueur : 2000 mm
Compatibles avec les vrillesA6/RC6 suivantes :
DIG_A6065MFT diamètre : 150 mm usage standard
DIG_A6085MFT diamètre : 200 mm usage standard
DIG_A6105MFT diamètre : 250 mm usage standard
DIG_A6125MFT diamètre : 300 mm usage standard
DIG_A6145MFT diamètre : 350 mm usage standard
DIG_A6165MFT diamètre : 400 mm usage standard
DIG_A6185MFT diamètre : 450 mm usage standard
DIG_A6205MFT diamètre : 500 mm usage standard
DIG_A6245MFT diamètre : 600 mm usage standard
DIG_A6305MFT diamètre : 750 mm usage standard
DIG_A6325MFT diamètre : 800 mm usage standard
DIG_A6365MFT diamètre : 900 mm usage standard
DIG_A6405MFT diamètre : 1000 mm usage standard
DIG_A6485MFT diamètre : 1200 mm usage standard
DIG_RC6085MFT diamètre : 200 mm usage sévère
DIG_RC6105MFT diamètre : 250 mm usage sévère
DIG_RC6125MFT diamètre : 300 mm usage sévère
DIG_RC6145MFT diamètre : 350 mm usage sévère
DIG_RC6165MFT diamètre : 400 mm usage sévère
DIG_RC6185MFT diamètre : 450 mm usage sévère
DIG_RC6205MFT diamètre : 500 mm usage sévère
DIG_RC6245MFT diamètre : 600 mm usage sévère
DIG_RC6305MFT diamètre : 750 mm usage sévère
DIG_RC6325MFT diamètre : 800 mm usage sévère
DIG_RC6365MFT diamètre : 900 mm usage sévère
DIG_RC6405MFT diamètre : 1000 mm usage sévère
Compatibles avec les suspensions suivantes :
DIG_TOPDIG2AXES50MM SUSPENSION SUR AXES 50MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMBICR70DIGGA SUSPENSION CANGINI CR70 REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMARM10DIGGA SUSPENSION MARTIN M10 REPRISE MOTOREDUCTEUR TARIERE DIGGA
Les motoréducteurs DIGGA bénéficient d’une garantie de 5 ans sur les réducteurs de conception et de fabrication DIGGA et 3 ans sur les moteurs hydrauliques EATON.
Attention à vos réglages de débit et pression admissible sur les voies auxiliaires de vos engins alimentant nos motoréducteurs DIGGA. Nos moteurs comportent une plaque indiquant le débit et la pression à ne surtout pas dépasser.
Un dépassement de la puissance admissible du motoréducteur entraine des fuites hydrauliques par retournement des lèvres des joints spi.
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
Le motoréducteur DIGGA PD8-5 est compatible avec des vrilles jusqu’à 1200 mm de diamètre pour les sols meubles et compacts, et jusqu’à 1000 mm pour l’argile et le schiste. Il supporte également des rallonges de vrilles de 1000 à 2500 mm avec un corps de 114 mm de diamètre et 6 mm d’épaisseur.
Le PD8-5 est conçu pour être monté sur des pelles et télescopiques pesant entre 7 et 10 tonnes, avec une compatibilité confirmée jusqu’à 8 tonnes. Il faut veiller à respecter ces limites pour garantir un fonctionnement optimal et éviter toute surcharge.
La plage de débit recommandée se situe entre 80 et 115 litres par minute, avec une pression maximale de 240 bars à 60 l/min. Il est important de ne pas dépasser ces valeurs pour éviter d’endommager le moteur hydraulique et le réducteur.
Le système exclusif de verrouillage d’arbre garantit une protection à vie contre le délogement de l’arbre, assurant ainsi une fiabilité accrue et une réduction des risques de panne pendant l’utilisation sur chantier.
Ce modèle est particulièrement adapté pour le forage de trous destinés à la pose de clôtures, à la plantation d’arbres et aux fondations de maisons, offrant un couple élevé et une profondeur de forage optimisée grâce à son design compact.
Des options telles que le système Halo Alignment, Diggalign et le contrôle de balancement sont disponibles en retrofit pour ce motoréducteur, permettant un guidage précis et un meilleur contrôle de l’outil pendant le forage.
Le motoréducteur doit être régulièrement entretenu selon les recommandations du manuel d’utilisation, notamment en effectuant les vidanges d’huile de boîte de vitesses et en vérifiant l’état des engrenages usinés avec précision pour garantir performance et longévité.
