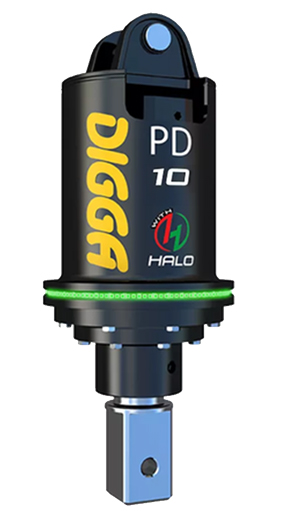

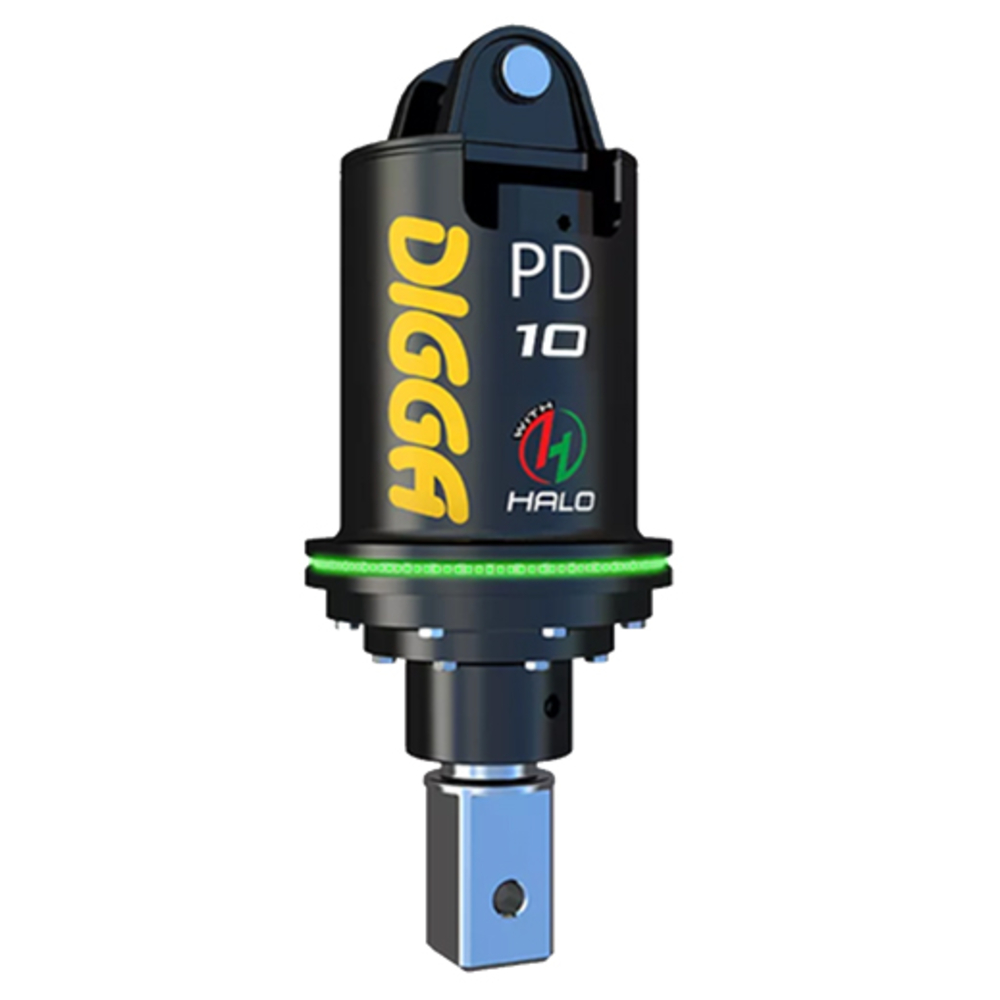

La tarière motoréducteur hydraulique DIGGA PDH10-5 est conçue spécialement pour les mini-pelles pesant entre 5 et 10 tonnes.
Elle est livrée avec une noix de cardan assurant une connexion fiable.
Cette tarière est compatible avec les rallonges de la série A6/RC6 disponibles en longueurs de 1000 mm, 1500 mm, 2000 mm et 2500 mm.
Elle supporte un large choix de vrilles A6/RC6 pour usage standard, avec des diamètres allant de 150 mm à 1200 mm.
Pour les usages sévères, elle est compatible avec des vrilles A6/RC6 de 200 mm à 1000 mm de diamètre.
Le motoréducteur intègre un moteur à cloche Digga/Danfoss garantissant une performance fiable dans diverses conditions de sol.
Il fonctionne à vitesse unique avec un débit recommandé entre 85 et 115 litres par minute.
Le couple maximal atteint 9716 Nm, avec une vitesse de sortie pouvant aller jusqu’à 52 tours par minute.
La pression maximale supportée est de 240 bars à 60 l/min, avec une puissance maximale de 25 kW (34 chevaux).
Sa conception innovante permet au carter de la boîte de vitesses de s’enfoncer dans le trou, maximisant ainsi la profondeur de forage sans nécessité de rallonges, ce qui réduit les temps d’arrêt et l’entretien.
L’ensemble présente une longueur totale de 854 mm pour un diamètre de 290 mm.
Le poids est de 110 kg sans cadre ni attache.
L’arbre de sortie standard est carré de 75 mm.
Cette tarière est adaptée aux excavatrices et aux télescopiques.
Elle est idéale pour le perçage de trous destinés aux clôtures, à la plantation d’arbres et aux fondations de maisons.
Le système d’alignement Halo est disponible en option et peut être installé en retrofit.
Plusieurs suspensions compatibles sont proposées : suspension sur axes 50 mm sur mesure, suspension Cangini CR70 et suspension Martin M10.
La robustesse est assurée par une fabrication européenne reconnue, avec des engrenages usinés de précision.
Un écrou de verrouillage interne garantit une protection à vie contre le dévissage de l’arbre.
Les rallonges sont fabriquées en acier de haute qualité en interne, avec un diamètre de 114 mm, une épaisseur de paroi de 6 mm, et un corps creux de 75 mm.
Le couple varie selon la pression hydraulique : à 120 bars, il est de 4831 Nm, et il atteint 9716 Nm à 240 bars.
La vitesse de sortie évolue avec le débit hydraulique, allant de 38 tours par minute à 85 l/min à 52 tours par minute à 115 l/min.
Ce produit est livré avec un ensemble complet d’accessoires et bénéficie d’une interface utilisateur facilitant l’accès aux manuels opérateurs, informations de sécurité, évaluations des risques, guides électriques, conseils d’entretien et instructions pratiques.
En résumé, la tarière motoréducteur DIGGA PDH10-5 allie compacité, puissance et fiabilité pour des opérations de forage efficaces et précises sur mini-pelles de 5 à 10 tonnes.
Compatibles avec les rallonges A6/RC6 suivantes :
DIG_XO75105 longueur : 1000 mm
DIG_XO75155 longueur : 1500 mm
DIG_XO75205 longueur : 2000 mm
Compatibles avec les vrillesA6/RC6 suivantes :
DIG_A6065MFT diamètre : 150 mm usage standard
DIG_A6085MFT diamètre : 200 mm usage standard
DIG_A6105MFT diamètre : 250 mm usage standard
DIG_A6125MFT diamètre : 300 mm usage standard
DIG_A6145MFT diamètre : 350 mm usage standard
DIG_A6165MFT diamètre : 400 mm usage standard
DIG_A6185MFT diamètre : 450 mm usage standard
DIG_A6205MFT diamètre : 500 mm usage standard
DIG_A6245MFT diamètre : 600 mm usage standard
DIG_A6305MFT diamètre : 750 mm usage standard
DIG_A6325MFT diamètre : 800 mm usage standard
DIG_A6365MFT diamètre : 900 mm usage standard
DIG_A6405MFT diamètre : 1000 mm usage standard
DIG_A6485MFT diamètre : 1200 mm usage standard
DIG_RC6085MFT diamètre : 200 mm usage sévère
DIG_RC6105MFT diamètre : 250 mm usage sévère
DIG_RC6125MFT diamètre : 300 mm usage sévère
DIG_RC6145MFT diamètre : 350 mm usage sévère
DIG_RC6165MFT diamètre : 400 mm usage sévère
DIG_RC6185MFT diamètre : 450 mm usage sévère
DIG_RC6205MFT diamètre : 500 mm usage sévère
DIG_RC6245MFT diamètre : 600 mm usage sévère
DIG_RC6305MFT diamètre : 750 mm usage sévère
DIG_RC6325MFT diamètre : 800 mm usage sévère
DIG_RC6365MFT diamètre : 900 mm usage sévère
DIG_RC6405MFT diamètre : 1000 mm usage sévère
Compatible avec la batterie Halo A6/RC6 suivante :
Compatibles avec les suspensions suivantes :
DIG_TOPDIG2AXES50MM SUSPENSION SUR AXES 50MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMBICR70DIGGA SUSPENSION CANGINI CR70 REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMARM10DIGGA SUSPENSION MARTIN M10 REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
La tarière DIGGA PDH10-5 est conçue pour les mini-pelles pesant entre 5 et 10 tonnes. Il est important de vérifier que le poids de votre machine correspond à cette plage pour garantir une compatibilité optimale et des performances adaptées. Le couple maximal de 9716 Nm et la puissance de 25 kW sont calibrés pour ce type d’engins.
Cette tarière est compatible avec les vrilles A6/RC6 pour usages standard, allant de 150 mm à 1200 mm de diamètre, ainsi qu’avec des vrilles pour usages sévères de 200 mm à 1000 mm. Le choix du diamètre doit correspondre à l’application et aux conditions du sol pour assurer un forage efficace.
Le motoréducteur fonctionne à vitesse unique avec un débit hydraulique recommandé entre 85 et 115 litres par minute. Respecter cette plage garantit une vitesse de sortie optimale allant jusqu’à 52 tours par minute et prévient tout risque de dommage au moteur hydraulique.
Le carter de la boîte de vitesses est conçu pour s’enfoncer dans le trou de forage, ce qui maximise la profondeur sans nécessiter de rallonges supplémentaires. Cette innovation réduit les temps d’arrêt et facilite l’entretien, tout en améliorant la précision du forage.
La tarière est livrée avec une noix de cardan pour une connexion fiable. Elle est compatible avec des rallonges de la série A6/RC6 disponibles en longueurs de 1000 mm à 2500 mm, ainsi qu’avec plusieurs suspensions adaptées, notamment sur axes 50 mm sur mesure, suspension Cangini CR70 et suspension Martin M10.
Installer une tarière non compatible peut entraîner un couple et une vitesse inadaptés, réduisant l’efficacité du forage et augmentant l’usure des composants. Cela peut aussi solliciter excessivement le système hydraulique de la machine, causant des dommages et des risques de sécurité pour l’opérateur.
Le motoréducteur possède une boîte de vitesses lubrifiée par un bain d’huile spécifique qu’il faut changer régulièrement, selon les recommandations du manuel opérateur. Un entretien adapté prolonge la durée de vie de l’équipement et maintient ses performances.
