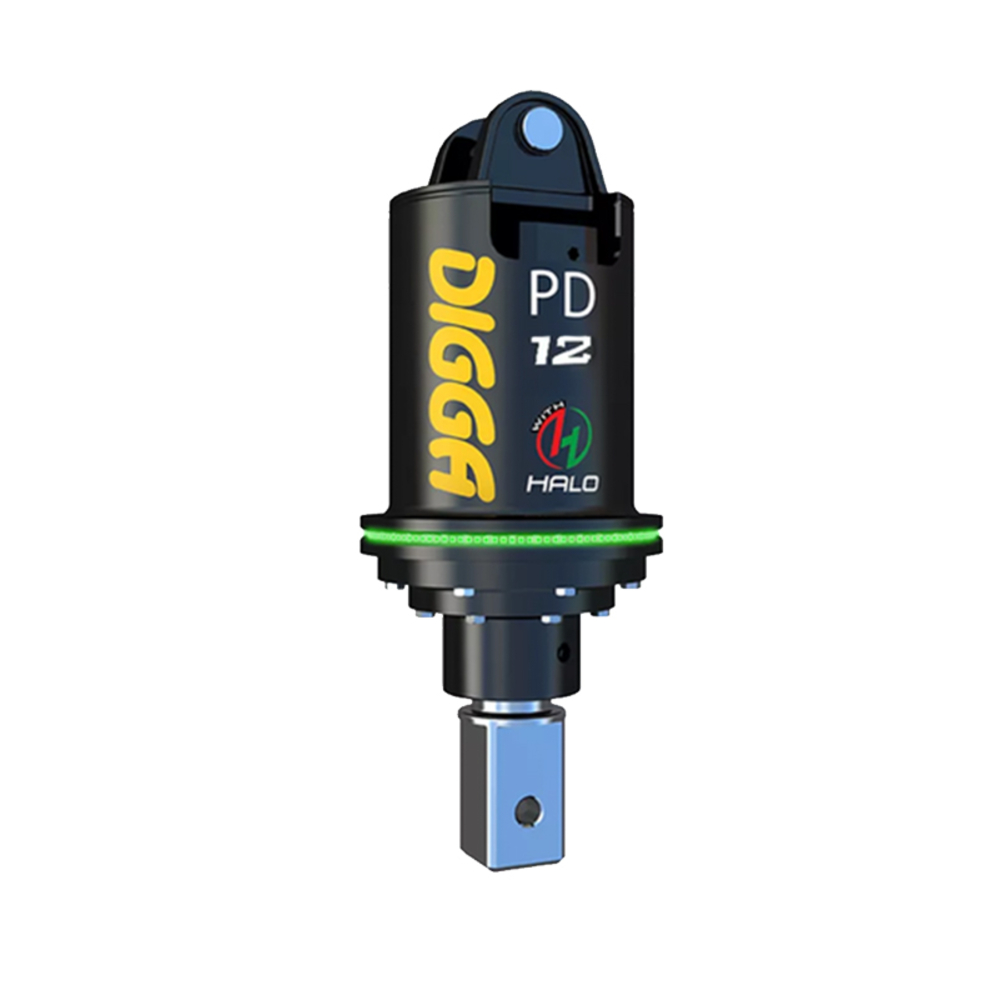

Tarière motoréducteur hydraulique DIGGA PDH12-5 pour mini-pelles de 10 à 20 tonnes - PDH125

La tarière motoréducteur hydraulique DIGGA PDH12-5 est spécialement conçue pour les mini-pelles de 10 à 20 tonnes.

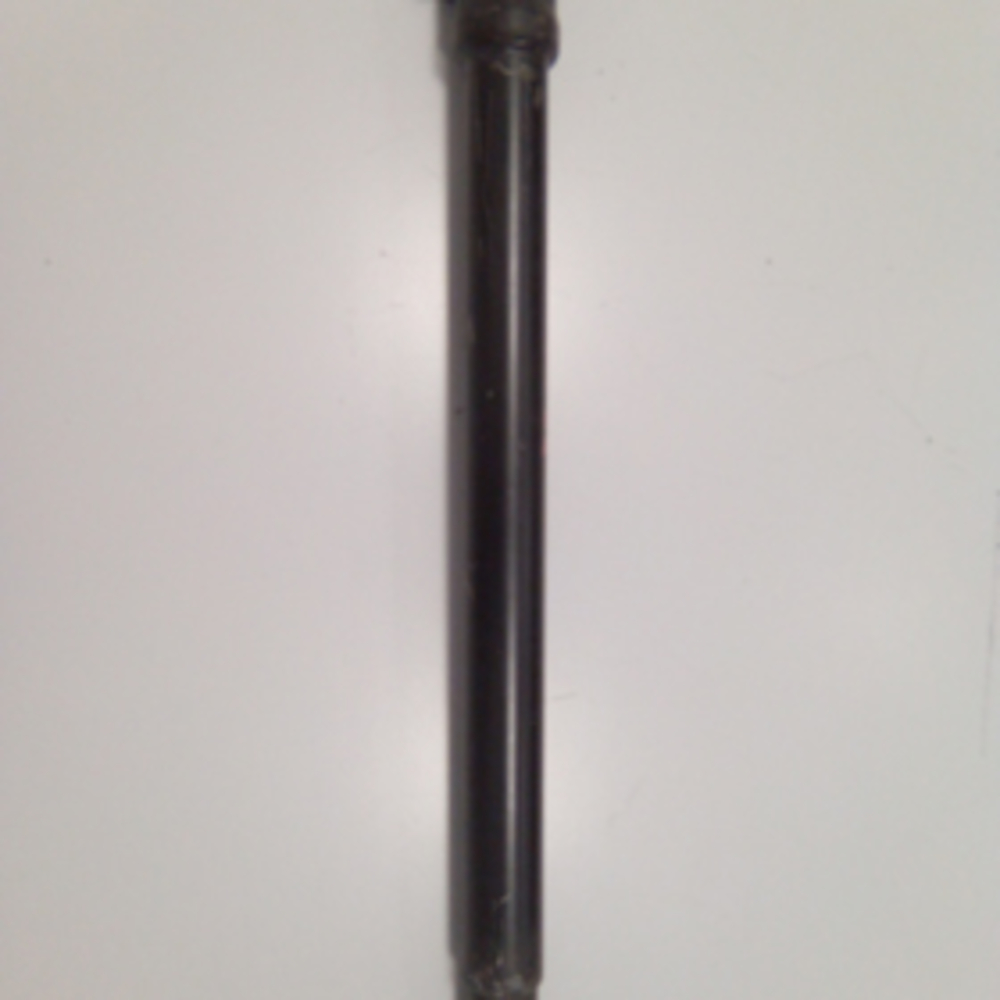

Elle est livrée avec une noix de cardan et compatible avec diverses rallonges A8/RC8 disponibles en longueurs de 1000 mm, 1500 mm et 2000 mm.
Ce motoréducteur s’adapte à un large éventail de vrilles A8/RC8, avec des diamètres allant de 200 mm à 1500 mm pour un usage standard, et de 200 mm à 1200 mm pour un usage sévère.
Il est également compatible avec la batterie Halo DIG_EC001301 ainsi qu’avec les suspensions DIG_TOP2AXES65MM et DIG_TOPMBICR70DIGGA.

Le DIGGA PDH12-5 est équipé d’un moteur Digga 6K Series Bell développé en partenariat avec Danfoss.
Le moteur hydraulique est intégré directement dans le carter du réducteur avec un accouplement planétaire direct, maximisant le transfert de puissance et optimisant la performance hydraulique.
Ce motoréducteur offre un couple maximal élevé de 11 270 Nm, idéal pour des forages efficaces dans des sols variés.
La plage de débit hydraulique recommandée est de 120 à 230 litres par minute, avec une pression maximale de 240 bars.
La puissance maximale continue est de 50 kW (67 chevaux).

Ses dimensions sont une longueur totale de 950 mm, un diamètre de 290 mm, pour un poids de 149 kg (sans châssis ni attache).
L’arbre de sortie standard est un carré de 75 mm.
Le système intègre un réglage automatique de l’inclinaison pour un travail précis et un indicateur LED très visible facilitant le contrôle du forage.
Un système de verrouillage d’arbre garantit une protection à vie contre le retrait de l’arbre.

Ce motoréducteur est adapté aux mini-pelles jusqu’à 13 tonnes et convient parfaitement aux applications telles que le forage de trous pour clôtures, la plantation d’arbres et les fondations de maison.
Il propose une vitesse unique adaptée aux besoins des travaux de forage.
Des options telles que la valve de contrôle d’énergie, le contrôle de rotation (swing control), le système Diggalign et le système Halo sont disponibles en accessoires ou en retrofit.

Les extensions de tarière compatibles permettent d’atteindre un couple maximal jusqu’à 23 000 Nm.
Ces extensions disposent d’un moyeu standard carré de 75 mm, avec un corps extérieur en tube robuste à longueur fixe et un corps intérieur en barre solide de 75 mm à longueur variable.
Les longueurs disponibles pour ces extensions vont de 1000 mm à 5000 mm, offrant une grande flexibilité pour les forages en profondeur.

Le DIGGA PDH12-5 allie durabilité, performance et efficacité grâce à une construction robuste et des composants de haute qualité.
Il assure une longévité et une fiabilité optimales sur le terrain.
Ce motoréducteur est un outil professionnel conçu pour répondre aux exigences des travaux de forage les plus exigeants.

La plage de débit recommandée est comprise entre 120 et 230 l/min, avec un couple variant de 5 618 Nm à 11 297 Nm selon le débit.
La vitesse de rotation varie de 41 tr/min à 78 tr/min en fonction du débit.
La pression maximale recommandée est de 240 bar à 130 l/min, avec un débit maximal recommandé de 230 l/min à 135 bar.

Ce motoréducteur ne nécessite pas d’évacuation de carter.
Il est compatible avec des vrilles de diamètre maximal 1500 mm en usage standard et 1200 mm en usage sévère.

Compatibles avec les vrilles A8/RC8 suivantes :

DIG_A8085MFT diamètre : 200 mm usage standard

DIG_A8125MFT diamètre : 300 mm usage standard

DIG_A8165MFT diamètre : 400 mm usage standard

DIG_A8205MFT diamètre: 500 mm usage standard

DIG_A8245MFT diamètre : 600 mm usage standard

DIG_A8285MFT diamètre : 700 mm usage standard

DIG_A8325MFT diamètre : 800 mm usage standard

DIG_A8365MFT diamètre : 900 mm usage standard

DIG_A8405MFT diamètre : 1000 mm usage standard

DIG_A8485MFT diamètre : 1200 mm usage standard

DIG_A8605MFT diamètre : 1500 mm usage standard

DIG_RC8085MFT diamètre : 200 mm usage sévère

DIG_RC8125MFT diamètre : 300 mm usage sévère

DIG_RC8165MFT diamètre : 400 mm usage sévère

DIG_RC8205MFT diamètre : 500 mm usage sévère

DIG_RC8245MFT diamètre : 600 mm usage sévère

DIG_RC8285MFT diamètre : 700 mm usage sévère

DIG_RC8325MFT diamètre : 800 mm usage sévère

DIG_RC8365MFT diamètre : 900 mm usage sévère

DIG_RC8405MFT diamètre : 1000 mm usage sévère

DIG_RC8485MFT diamètre : 1200 mm usage sévère

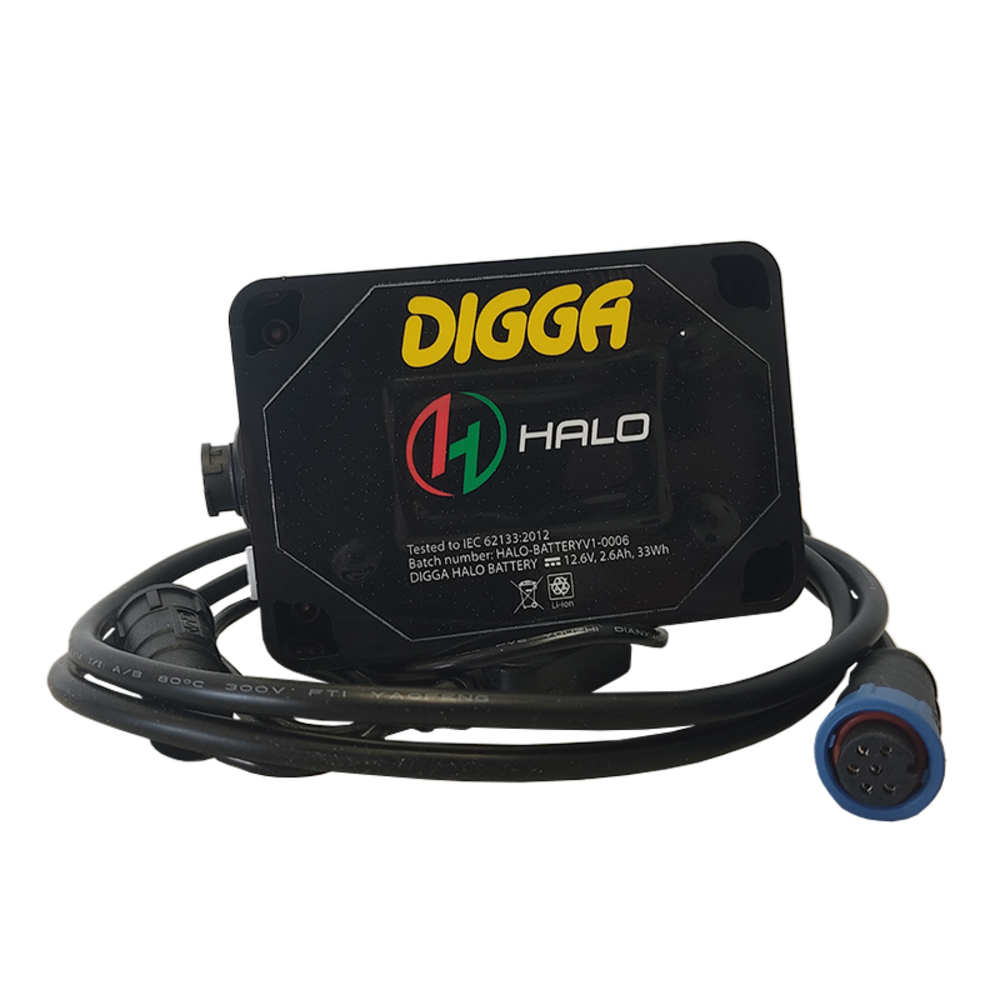

Compatible avec la batterie Halo A8/RC8 suivante :

DIG_EC001301

Compatibles avec les suspensions A8/RC8 suivantes :

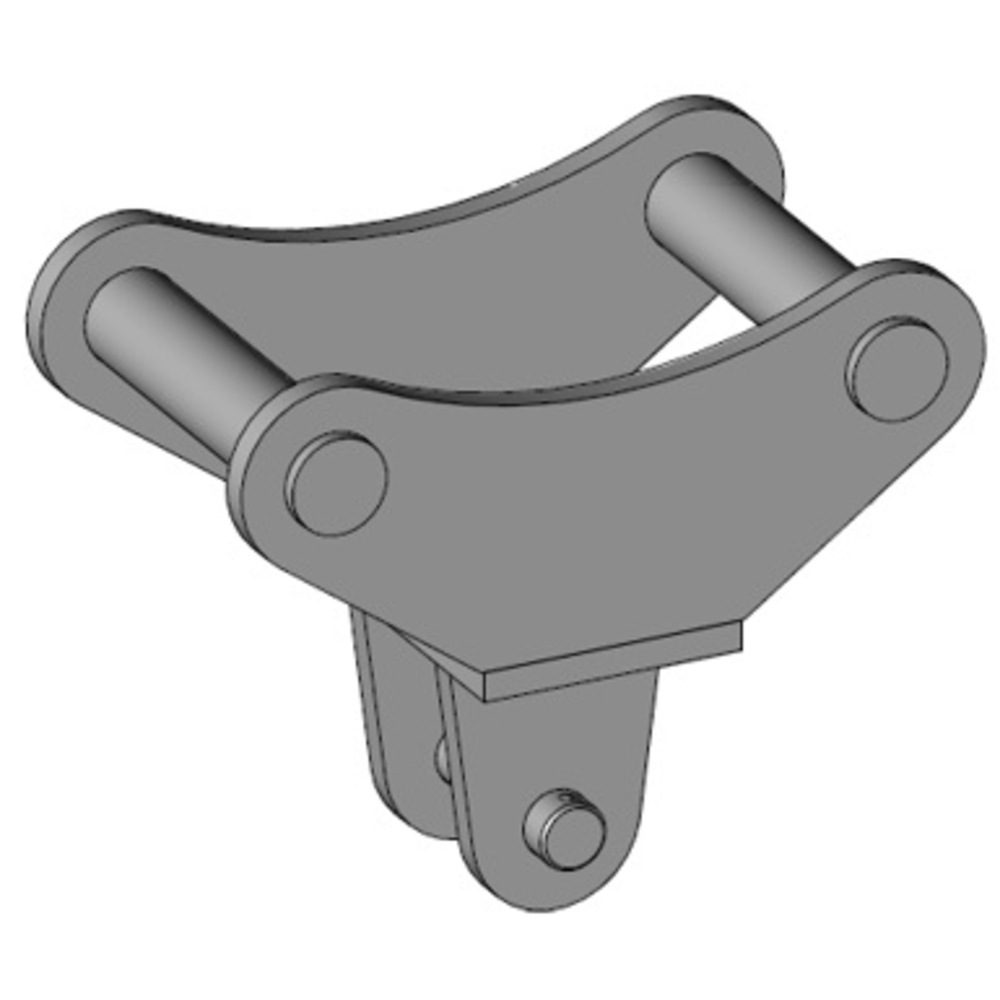

DIG_TOP2AXES65MM SUSPENSION SUR AXES 65MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA

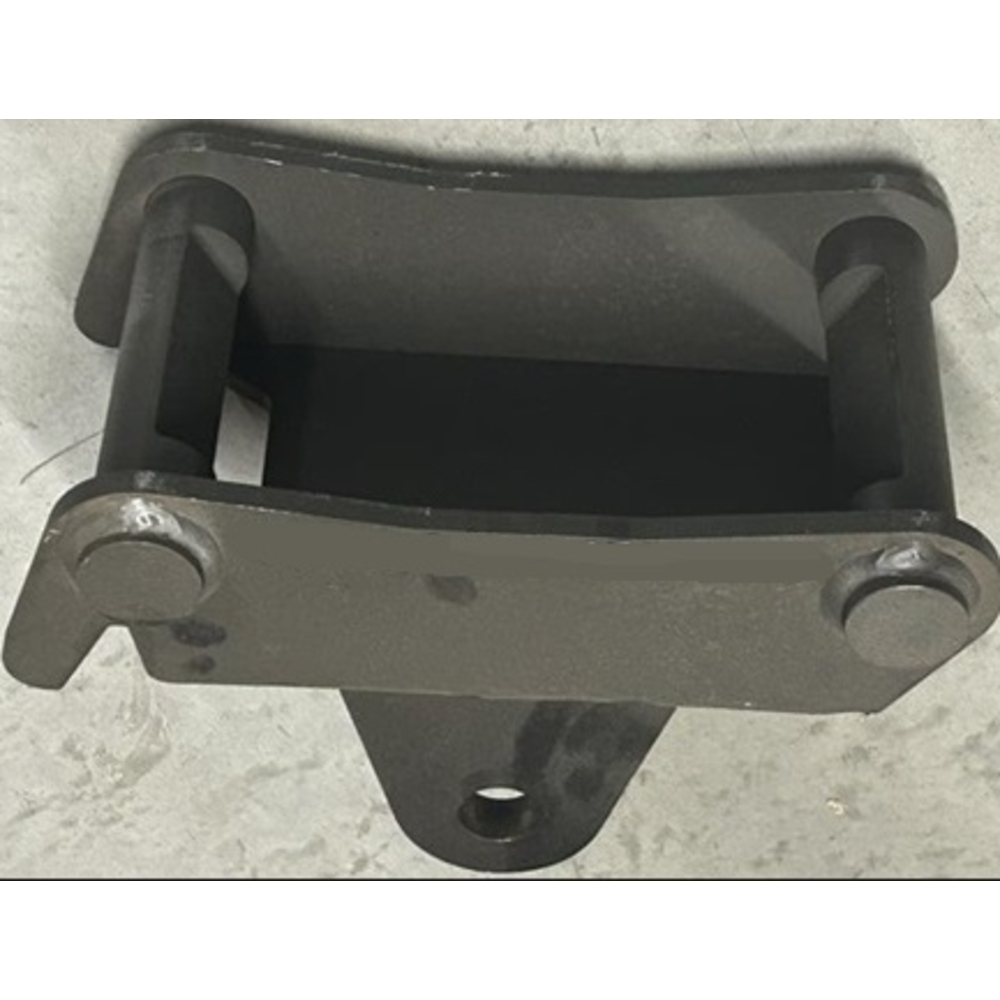

DIG_TOPMBICR70DIGGA SUSPENSION CANGINI CR70 REPRISE MOTOREDUCTEUR TARIERE DIGGA

• motoréducteur digga composé d'un moteur eaton de haute qualité et d'un réducteur compact à couple élevé
• plage de débit : 120-230 l/min
• couple maximal : 11270 nm
• pression maximale : ne pas dépasser 240 bar à 120 l/min
• débit maximal : ne pas dépasser 230 l/min à 240 bar
• puissance maximale : ne pas dépasser 68 ch
• longueur totale : 950 mm
• diamètre : 290 mm
• poids : 149 kg
• diamètre maximum de vrille : 1200 mm pour sols argileux ou schisteux
• compatible avec vrilles a8/rc8 diamètre 200 mm à 1500 mm usage standard
• compatible avec vrilles a8/rc8 diamètre 200 mm à 1200 mm usage sévère
• compatible avec rallonges a8/rc8 en longueurs 1000 mm, 1500 mm, 2000 mm
• compatible avec batterie halo a8/rc8 dig_ec001301
• compatible avec suspensions a8/rc8 dig_top2axes65mm et dig_topmbicr70digga
• moteur digga 6k series bell développé en partenariat avec danfoss
• moteur hydraulique intégré dans le carter du réducteur avec accouplement planétaire direct
• réglage automatique de l'inclinaison
• indicateur led très visible pour le forage
• système de verrouillage d'arbre garantissant protection à vie contre le retrait de l'arbre
• convient aux mini-pelles jusqu'à 13 tonnes
• applications : forage de trous pour clôtures, plantation d'arbres, fondations de maison
• tableau de couple en fonction du débit : 120 l/min = 5618 nm, 140 l/min = 6554 nm, 160 l/min = 7490 nm, 180 l/min = 8427 nm, 200 l/min = 9363 nm, 220 l/min = 10299 nm, 240 l/min = 11297 nm
• vitesse en tr/min selon débit : 120 l/min = 41, 130 l/min = 44, 140 l/min = 47, 150 l/min = 51, 160 l/min = 54, 170 l/min = 58, 180 l/min = 61, 190 l/min = 64, 200 l/min = 68, 210 l/min = 71, 220 l/min = 75, 230 l/min = 78
• arbre de sortie standard : carré 75 mm
• valve de contrôle d'énergie : optionnelle
• évacuation de carter recommandée : non requise
• pression maximale recommandée : 240 bar à 130 l/min
• débit maximal recommandé : 230 l/min à 135 bar
• puissance maximale continue : 50 kW (67 ch)
• contrôle de rotation (swing control) : optionnel
• diggalign : optionnel
• halo : disponible en option
• extensions de tarière compatibles avec couple maximal jusqu'à 23000 nm
• extensions avec moyeu standard carré 75 mm
• corps des extensions : tube robuste longueur fixe
• corps intérieur des extensions : barre solide 75 mm longueur variable
• longueurs des extensions disponibles : 1000 mm, 1500 mm, 2000 mm, 2500 mm, 3000 mm, 3500 mm, 4000 mm, 4500 mm, 5000 mm
• poids indiqué sans châssis ni attache
