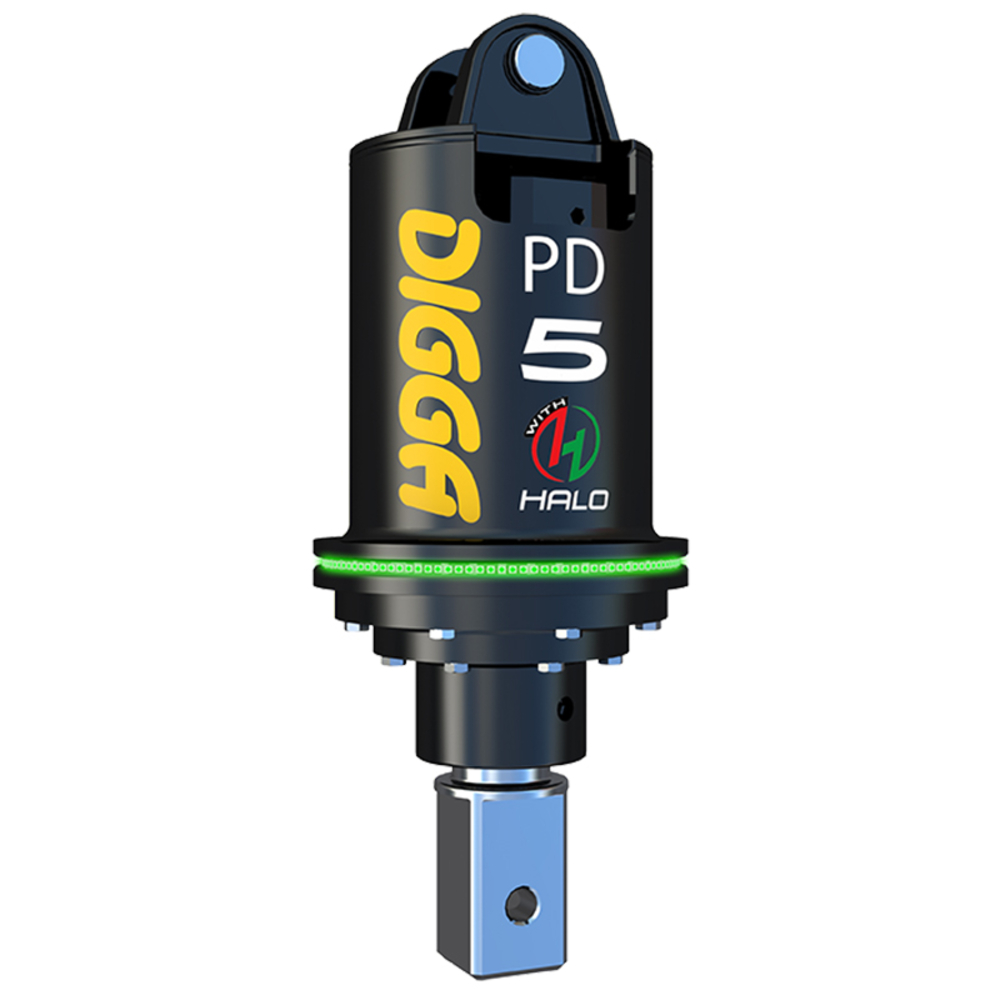

Tarière motoréducteur hydraulique DIGGA PDH5-5 pour mini-pelles de 4 à 6 tonnes - PDH55

Le motoréducteur hydraulique DIGGA PDH5-5 est spécialement conçu pour les mini-pelles de 4 à 6 tonnes.

Il intègre un moteur Eaton de haute qualité couplé à un réducteur compact à couple élevé, offrant une puissance maximale de 25 kW (34 ch).
Sa plage de débit hydraulique varie entre 60 et 90 litres par minute, avec une pression maximale recommandée de 240 bars à 60 l/min.
Le couple maximal atteint 5 150 Nm, garantissant un forage efficace même dans des conditions exigeantes.

Ce motoréducteur présente des dimensions compactes avec une longueur totale de 775 mm, un diamètre de 240 mm, et un poids de 88 kg (63 kg sans châssis ni attache).
Il est équipé d’une sortie carrée standard de 75 mm de côté, compatible avec les vrilles de la gamme DIGGA séries A6, RC6 et DR6, adaptées respectivement aux sols meubles, aux sols mixtes terre/roche dure et aux roches.
Le diamètre maximal des vrilles compatibles est de 1000 mm.
Des rallonges de vrilles de 1000 mm, 1500 mm et 2000 mm sont également compatibles, permettant d’augmenter la profondeur de forage.

La technologie Danfoss Geroler est intégrée, avec un moteur hydraulique directement relié au réducteur planétaire, ce qui optimise les performances et l’efficacité énergétique.
Le système exclusif de verrouillage de l’arbre assure une protection à vie contre le dévissage.
Cette conception compacte et puissante permet de préserver la capacité de levage de la mini-pelle tout en offrant un couple élevé.

Le motoréducteur DIGGA PDH5-5 est adapté pour des applications telles que le forage de trous pour clôtures, la plantation d’arbres et la réalisation de fondations pour petites constructions.
Il fonctionne à une vitesse unique, avec des vitesses variant de 45 à 70 tours par minute selon le débit hydraulique.

Le système Halo, optionnel et vendu séparément, propose un indicateur LED très visible pour un contrôle du forage depuis la cabine.
Cette option inclut une batterie aimantée offrant une autonomie d’une journée et permet un réglage automatique et simple de l’inclinaison par simple pression d’un bouton.

Le motoréducteur est compatible avec plusieurs suspensions sur axes de 45 mm, notamment les modèles DIG_TOPAXES45DIGGA, Cangini CR50 et Morin M2.
Des accessoires optionnels tels que la valve de pression, le contrôle swing et le système Diggalign sont disponibles pour optimiser l’utilisation.

Les performances techniques détaillées incluent un couple maximal de 5 150 Nm, des pressions de fonctionnement allant jusqu’à 240 bars, et une plage de débit de 60 à 90 l/min.
Le couple varie en fonction de la pression, par exemple à 120 bar il est de 2 564 Nm et à 240 bar de 5 157 Nm.
La vitesse de rotation varie de 45 à 70 tours par minute selon le débit hydraulique.

La robustesse et la fiabilité sont assurées par la fabrication de précision des engrenages et la longue expérience de DIGGA.
Ce motoréducteur est recommandé pour une utilisation sur mini-pelles et téléhandlers jusqu’à 6 tonnes, garantissant performance, durabilité et productivité dans divers environnements de travail.

Compatibles avec les rallonges A6/RC6 suivantes :

DIG_XO75105 longueur : 1000 mm

DIG_XO75155 longueur : 1500 mm

DIG_XO75205 longueur : 2000 mm

Compatibles avec les vrillesA6/RC6 suivantes :

DIG_A6065MFT diamètre : 150 mm usage standard

DIG_A6085MFT diamètre : 200 mm usage standard

DIG_A6105MFT diamètre : 250 mm usage standard

DIG_A6125MFT diamètre : 300 mm usage standard

DIG_A6145MFT diamètre : 350 mm usage standard

DIG_A6165MFT diamètre : 400 mm usage standard

DIG_A6185MFT diamètre : 450 mm usage standard

DIG_A6205MFT diamètre : 500 mm usage standard

DIG_A6245MFT diamètre : 600 mm usage standard

DIG_A6305MFT diamètre : 750 mm usage standard

DIG_A6325MFT diamètre : 800 mm usage standard

DIG_A6365MFT diamètre : 900 mm usage standard

DIG_A6405MFT diamètre : 1000 mm usage standard

DIG_RC6085MFT diamètre : 200 mm usage sévère

DIG_RC6105MFT diamètre : 250 mm usage sévère

DIG_RC6125MFT diamètre : 300 mm usage sévère

DIG_RC6145MFT diamètre : 350 mm usage sévère

DIG_RC6165MFT diamètre : 400 mm usage sévère

DIG_RC6185MFT diamètre : 450 mm usage sévère

DIG_RC6205MFT diamètre : 500 mm usage sévère

DIG_RC6245MFT diamètre : 600 mm usage sévère

DIG_RC6305MFT diamètre : 750 mm usage sévère

DIG_RC6325MFT diamètre : 800 mm usage sévère

DIG_RC6365MFT diamètre : 900 mm usage sévère

Compatible avec la batterie Halo A6/RC6 suivante :

DIG_EC001301

Compatibles avec les suspensions suivantes :

DIG_TOPAXES45DIGGA SUSPENSION SUR AXES 45MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA

DIG_TOPMBICR50DIGGA SUSPENSION CANGINI CR50 REPRISE MOTOREDUCTEUR TARIERE DIGGA

DIG_TOPMORM2DIGGA SUSPENSION MORIN M2 REPRISE MOTOREDUCTEUR TARIERE DIGGA

• motoréducteur digga composé d'un moteur eaton de haute qualité et d'un réducteur compact à couple élevé
• plage de débit : 60-90 l/min
• couple max : 5150 nm
• pression max : ne pas dépasser 240 bar à 60 l/min
• débit max : ne pas dépasser 90 l/min à 175 bar
• puissance max : 25 kW (34 ch)
• longueur totale : 775 mm
• diamètre : 240 mm
• poids : 88 kg
• diamètre vrille max : 1000 mm
• sortie carrée : 75 mm
• compatible avec vrilles digga séries a6 (terre meuble et compacte), rc6 (usage sévère sol mixte terre/roche dure ou empierré), dr6 (roche)
• compatible avec rallonges de vrilles de 1000 mm, 1500 mm, 2000 mm
• batterie halo optionnelle pour réglage automatique d'inclinaison, autonomie toute la journée, vendue séparément
• technologie danfoss geroler intégrée, moteur hydraulique relié directement au réducteur planétaire
• convient aux mini-pelles de 4 à 6 tonnes
• compatible avec suspensions sur axes de 45 mm : dig_topaxes45digga, cangini cr50, morin m2
• 1 vitesse
• applications : forage trous pour clôtures, plantation d’arbres, fondations petites constructions
• garantie : 5 ans sur boîte de vitesses, 3 ans sur moteur
• système exclusif de verrouillage de l’arbre assurant protection à vie contre le dévissage
• longueur hors tout alternative mentionnée : 664 mm sans châssis ni attache
• poids alternatif mentionné : 63 kg sans châssis ni attache
• couple à différentes pressions : 120 bar = 2564 nm, 140 bar = 2992 nm, 160 bar = 3419 nm, 180 bar = 3846 nm, 200 bar = 4274 nm, 220 bar = 4701 nm, 240 bar = 5157 nm
• vitesse en tours par minute selon débit : 60 l/min = 45 rpm, 65 l/min = 48 rpm, 70 l/min = 52 rpm, 75 l/min = 56 rpm, 80 l/min = 59 rpm, 85 l/min = 63 rpm, 90 l/min = 67 rpm, 95 l/min = 70 rpm
• extensions compatibles : couple max 7200 nm, sortie standard 75 mm carré, corps tube lourd à longueur fixe, corps intérieur variable 75 mm carré ou barre solide, longueurs 1000 mm, 1500 mm, 2000 mm, 2500 mm
• valve de pression optionnelle
• contrôle swing optionnel
• diggalign optionnel
• halo disponible en option
• valve de contrôle d'énergie non applicable
• case drain recommandé pour chargeuses sur pneus
