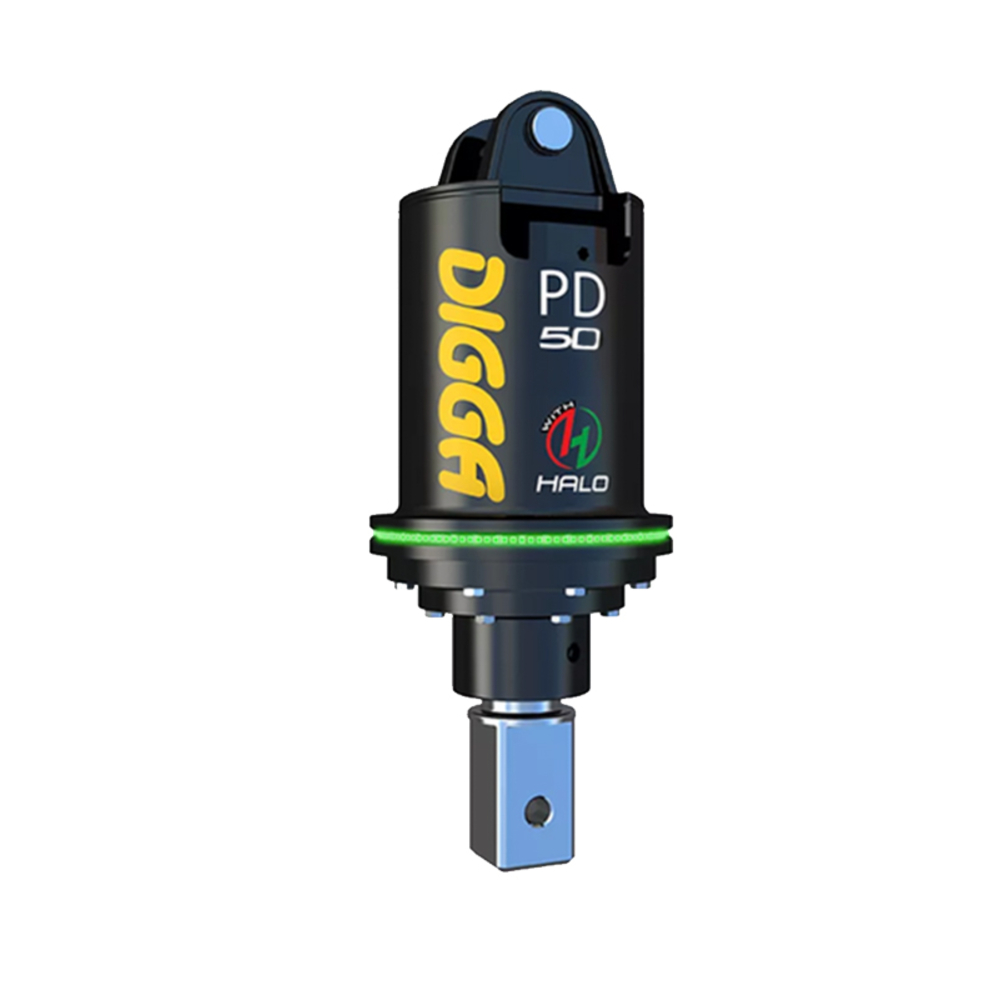

Le motoréducteur hydraulique DIGGA PDH50-7 est conçu pour les pelles de 20 à 50 tonnes, offrant une puissance et une performance optimales pour les travaux de forage les plus exigeants.
Il délivre un couple maximal élevé de 38 600 Nm, adapté au forage de fondations profondes, au pieuage, ainsi qu’aux chantiers commerciaux, résidentiels, d’infrastructures, d’énergies renouvelables, de services publics et miniers.
Ce motoréducteur intègre un moteur Bell 6K Series co-développé avec Danfoss, garantissant une efficacité énergétique maximale.
La transmission de puissance est assurée par un engrenage planétaire double empilement à rapport de réduction élevé, avec un système de verrouillage d’arbre interne offrant une fiabilité renforcée et une garantie à vie contre le desserrage.
Le système d’alignement Halo, inclus en standard, permet un forage vertical précis en temps réel, améliorant la productivité tout en éliminant le besoin d’un opérateur dédié à la surveillance de l’alignement.
Les caractéristiques techniques principales sont les suivantes : une plage de débit recommandée de 150 à 230 litres par minute, une pression maximale de 240 bars, et une puissance hydraulique continue maximale de 50 kW (67 chevaux).
La vitesse de rotation unique varie de 12 à 23 tours par minute selon le débit hydraulique.
Le motoréducteur mesure 1 213 mm de longueur pour un diamètre de 389 mm, avec un poids de 300 kg sans châssis ni attache, assurant une bonne stabilité sur chantier.
Il est compatible avec des rallonges RC10/RC11 de 1 500 mm et 2 000 mm ainsi qu’avec des vrilles RC10/RC11 de 250 mm à 1 800 mm de diamètre, toutes conçues pour un usage sévère.
Des extensions standard et heavy-duty sont disponibles jusqu’à 4 000 mm de longueur, avec une capacité de couple allant jusqu’à 40 000 Nm pour les séries XT-XO et 95 000 Nm pour la série XOHD.
Ces extensions sont fabriquées en acier haute résistance et munies de connexions mécaniques sécurisées.
Le système comprend une vanne de pression incluse, une vanne de contrôle d’énergie optionnelle, un contrôle de rotation ainsi que le système Diggalign en option.
Le diamètre de l’arbre de sortie standard est de 100 mm carré.
Ce motoréducteur est particulièrement adapté aux excavatrices jusqu’à 28 tonnes, capable de gérer un débit maximal de 230 l/min à 135 bars, avec une pression maximale de 240 bars à 130 l/min.
Le DIGGA PDH50-7 allie puissance, précision et robustesse pour répondre aux exigences des chantiers les plus difficiles tout en optimisant la performance et la sécurité des opérations de forage.
Compatibles avec les rallonges RC10/RC11 suivantes :
DIG_XO100157 longueur : 1500 mm
DIG_XO10020 longueur : 2000 mm
Compatibles avec les vrilles RC10/RC11 suivantes :
DIG_RC10107MFT diamètre : 250 mm usage sévère
DIG_RC10127MFT diamètre : 300 mm usage sévère
DIG_RC10167MFT diamètre : 400 mm usage sévère
DIG_RC10207MFT diamètre : 500 mm usage sévère
DIG_RC10247MFT diamètre : 600 mm usage sévère
DIG_RC10287MFT diamètre : 700 mm usage sévère
DIG_RC10327MFT diamètre : 800 mm usage sévère
DIG_RC10367MFT diamètre : 900 mm usage sévère
DIG_RC10407MFT diamètre : 1000 mm usage sévère
DIG_RC10487MFT diamètre : 1200 mm usage sévère
DIG_RC10607MFT diamètre : 1500 mm usage sévère
DIG_RC11107MFT diamètre : 250 mm usage sévère
DIG_RC11127MFT diamètre : 300 mm usage sévère
DIG_RC11167MFT diamètre : 400 mm usage sévère
DIG_RC11207MFT diamètre : 500 mm usage sévère
DIG_RC11247MFT diamètre : 600 mm usage sévère
DIG_RC11287MFT diamètre : 700 mm usage sévère
DIG_RC11327MFT diamètre : 800 mm usage sévère
DIG_RC11367MFT diamètre : 900 mm usage sévère
DIG_RC11407MFT diamètre : 1000 mm usage sévère
DIG_RC11487MFT diamètre : 1200 mm usage sévère
DIG_RC11607MFT diamètre : 1500 mm usage sévère
DIG_RC11727MFT diamètre : 1800 mm usage sévère
Compatible avec la batterie Halo RC10/RC11 suivante :
DIG_EC001301
