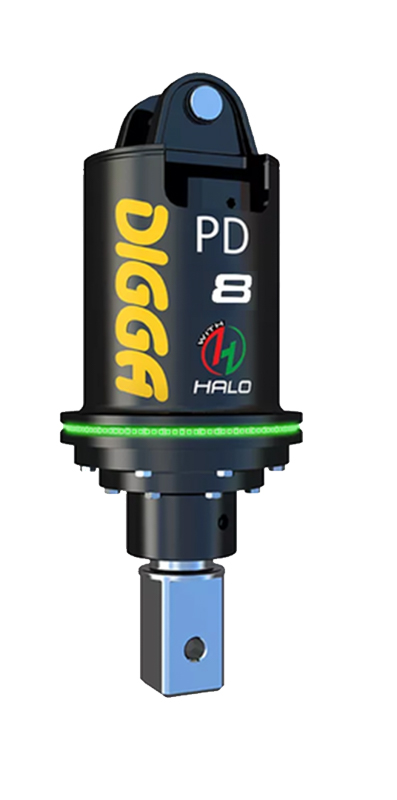

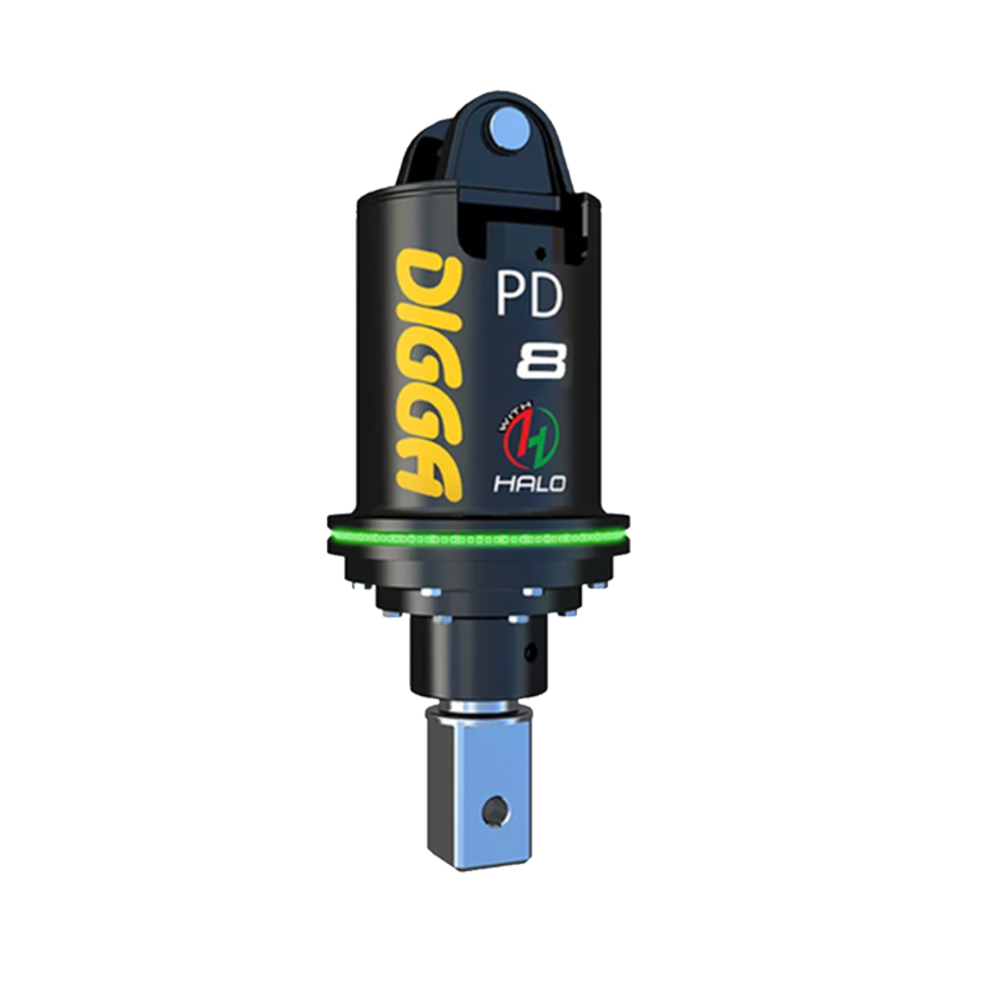

La tarière motoréducteur hydraulique DIGGA PDH8-5 est spécialement conçue pour les mini-pelles de 5 à 10 tonnes.
Elle intègre un moteur Eaton de haute qualité couplé à un réducteur compact à couple élevé, offrant un couple maximal de 7147 Nm pour un forage puissant et efficace.
Cette tarière est compatible avec une large gamme de vrilles A6/RC6 dont les diamètres varient de 150 mm à 1200 mm, adaptées aussi bien pour un usage standard que sévère.
Des rallonges de vrilles de 1000 mm, 1500 mm, 2000 mm et 2500 mm sont également compatibles, permettant d’augmenter la profondeur de forage selon les besoins.
La plage de débit hydraulique recommandée se situe entre 80 et 115 litres par minute, avec une pression maximale de 240 bar à 60 l/min.
La puissance maximale développée atteint 25 kW (34 chevaux).
La vitesse de rotation varie de 44 tours par minute à 80 l/min jusqu’à 63 tours par minute à 115 l/min.
Les dimensions du motoréducteur sont optimisées avec une longueur totale de 854 mm et un diamètre de 290 mm.
Le poids sans châssis ni attache est de 107 kg, assurant une bonne maniabilité sur le chantier.
L’arbre de sortie standard est un carré de 75 mm, compatible avec les accessoires Digga.
Cette tarière est idéale pour le forage de trous destinés à la pose de clôtures, la plantation d’arbres ou la réalisation de fondations de maisons.
Elle est conçue pour une utilisation sur excavatrices et télescopiques.
Son design innovant permet au réducteur de s’abaisser dans le trou afin de maximiser la profondeur de forage sans nécessiter d’extensions, réduisant ainsi les temps d’arrêt et l’entretien.
Le motoréducteur est construit avec des engrenages usinés de précision, assurant une grande durabilité.
Il est compatible avec plusieurs types de suspensions sur axes de 45 mm et 50 mm, ainsi qu’avec les suspensions Cangini CR70 et Martin M10.
Le produit est livré avec un système de verrouillage d’arbre conçu en interne, garantissant une protection à vie contre l’arrachement de l’arbre.
Des options telles que le système d’alignement Halo, le contrôle de rotation et le système Diggalign sont disponibles en retrofit pour améliorer la précision et l’efficacité du forage.
Cette tarière est accompagnée d’une gamme complète de supports techniques incluant manuels d’utilisation, informations de sécurité, conseils d’entretien et guides pratiques pour une utilisation optimale.
Elle convient pour le forage de trous avec des vrilles A8 pour sols meubles et compacts, RC8 pour usage sévère en sols mixtes terre/roche dure et sols empierrés, ainsi que DR8 pour roche uniquement.
Les rallonges compatibles ont un diamètre de 114 mm x 6 mm avec un creux de 75 mm et un arbre de rallonge standard carré de 75 mm.
La valve de contrôle d’énergie n’est pas applicable sur ce modèle.
Un indicateur LED très visible facilite le forage et un réglage automatique de l’inclinaison est intégré.
Compatibles avec les rallonges A6/RC6 suivantes :
DIG_XO75105 longueur : 1000 mm

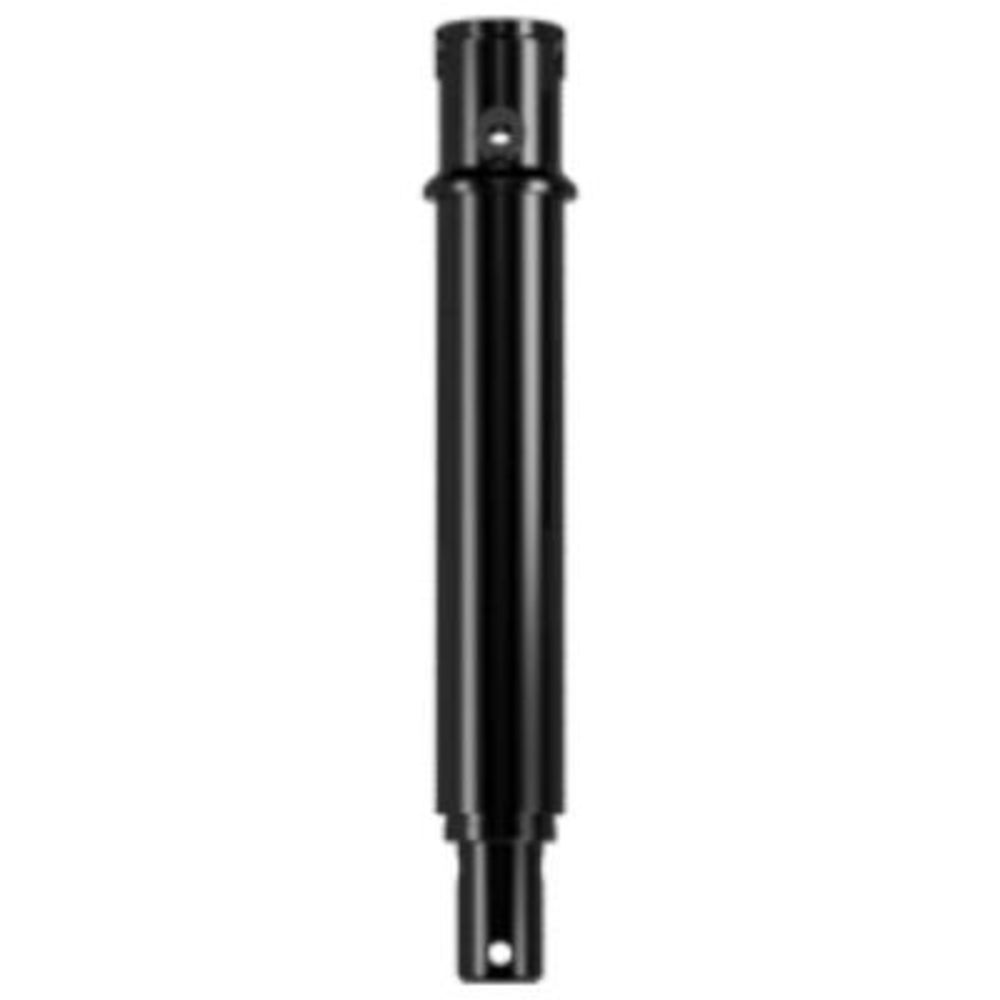

DIG_XO75155 longueur : 1500 mm
DIG_XO75205 longueur : 2000 mm
Compatibles avec les vrillesA6/RC6 suivantes :
DIG_A6065MFT diamètre : 150 mm usage standard
DIG_A6085MFT diamètre : 200 mm usage standard
DIG_A6105MFT diamètre : 250 mm usage standard
DIG_A6125MFT diamètre : 300 mm usage standard
DIG_A6145MFT diamètre : 350 mm usage standard
DIG_A6165MFT diamètre : 400 mm usage standard
DIG_A6185MFT diamètre : 450 mm usage standard
DIG_A6205MFT diamètre : 500 mm usage standard
DIG_A6245MFT diamètre : 600 mm usage standard
DIG_A6305MFT diamètre : 750 mm usage standard
DIG_A6325MFT diamètre : 800 mm usage standard
DIG_A6365MFT diamètre : 900 mm usage standard
DIG_A6405MFT diamètre : 1000 mm usage standard
DIG_A6485MFT diamètre : 1200 mm usage standard
DIG_RC6085MFT diamètre : 200 mm usage sévère
DIG_RC6105MFT diamètre : 250 mm usage sévère
DIG_RC6125MFT diamètre : 300 mm usage sévère
DIG_RC6145MFT diamètre : 350 mm usage sévère
DIG_RC6165MFT diamètre : 400 mm usage sévère
DIG_RC6185MFT diamètre : 450 mm usage sévère
DIG_RC6205MFT diamètre : 500 mm usage sévère
DIG_RC6245MFT diamètre : 600 mm usage sévère
DIG_RC6305MFT diamètre : 750 mm usage sévère
DIG_RC6325MFT diamètre : 800 mm usage sévère
DIG_RC6365MFT diamètre : 900 mm usage sévère
DIG_RC6405MFT diamètre : 1000 mm usage sévère
Compatible avec la batterie Halo A6/RC6 suivante :
Compatibles avec les suspensions suivantes :
DIG_TOPDIG2AXES50MM SUSPENSION SUR AXES 50MM SUR MESURE REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMBICR70DIGGA SUSPENSION CANGINI CR70 REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIG_TOPMARM10DIGGA SUSPENSION MARTIN M10 REPRISE MOTOREDUCTEUR TARIERE DIGGA
DIGGA EUROPE
UNIT 6 SMITHAM BRIDGE ROADHUNGERFORD T
RG170QU - HUNGERFORD
ANGLETERRE
infouk@digga.com
La DIGGA PDH8-5 est conçue pour des mini-pelles de 5 à 10 tonnes. Il est important de vérifier que la puissance hydraulique de votre machine correspond à la plage de débit recommandée (80 à 115 l/min) et à la pression maximale (240 bar) pour garantir un fonctionnement optimal et éviter d’endommager le motoréducteur.
Ce motoréducteur est compatible avec des vrilles A6/RC6 de 150 mm à 1200 mm de diamètre, adaptées à différents types de sols. Des rallonges de vrilles de 1000 mm à 2500 mm peuvent également être utilisées pour augmenter la profondeur de forage selon les besoins.
Le couple maximal atteint 7147 Nm avec une puissance maximale de 25 kW. Il est crucial de ne pas dépasser la pression de 240 bar à 60 l/min afin de préserver la durabilité du motoréducteur et d’éviter toute défaillance mécanique.
Oui, il est compatible avec des suspensions sur axes de 45 mm et 50 mm, ainsi qu’avec les suspensions Cangini CR70 et Martin M10, offrant une adaptabilité à plusieurs configurations de mini-pelles.
Des options telles que le système d’alignement Halo, le contrôle de rotation et le système Diggalign sont disponibles en retrofit pour optimiser la précision et l’efficacité du forage avec ce motoréducteur.
Le carter du réducteur contient une huile spécifique qui n’est pas lubrifiée par l’huile hydraulique de la machine. Un entretien régulier avec vidange d’huile est indispensable pour maintenir les performances, prolonger la durée de vie du motoréducteur et respecter les conditions de garantie.
