Tendeur h.r. 2 chapes d.12,7x152 cmu 1000 kg 1/2x6 LEVAC - 5309D

Tendeur h.r. 2 chapes d.12,7x152 cmu 1000 kg 1/2x6.

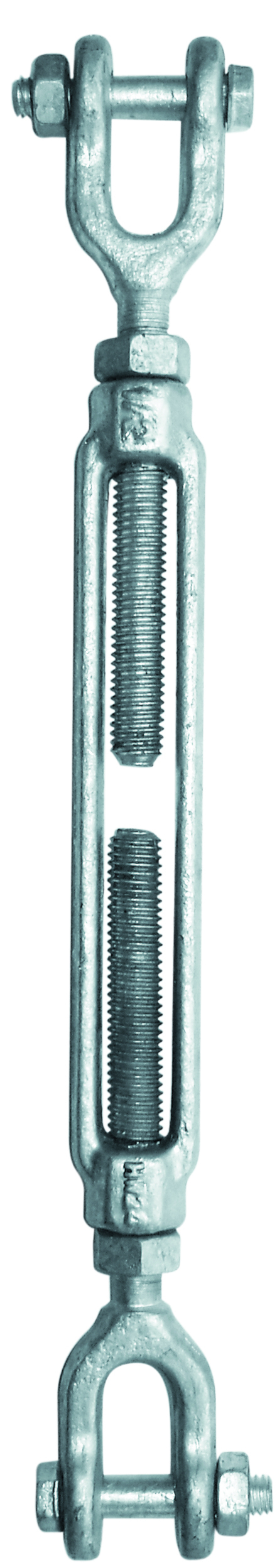

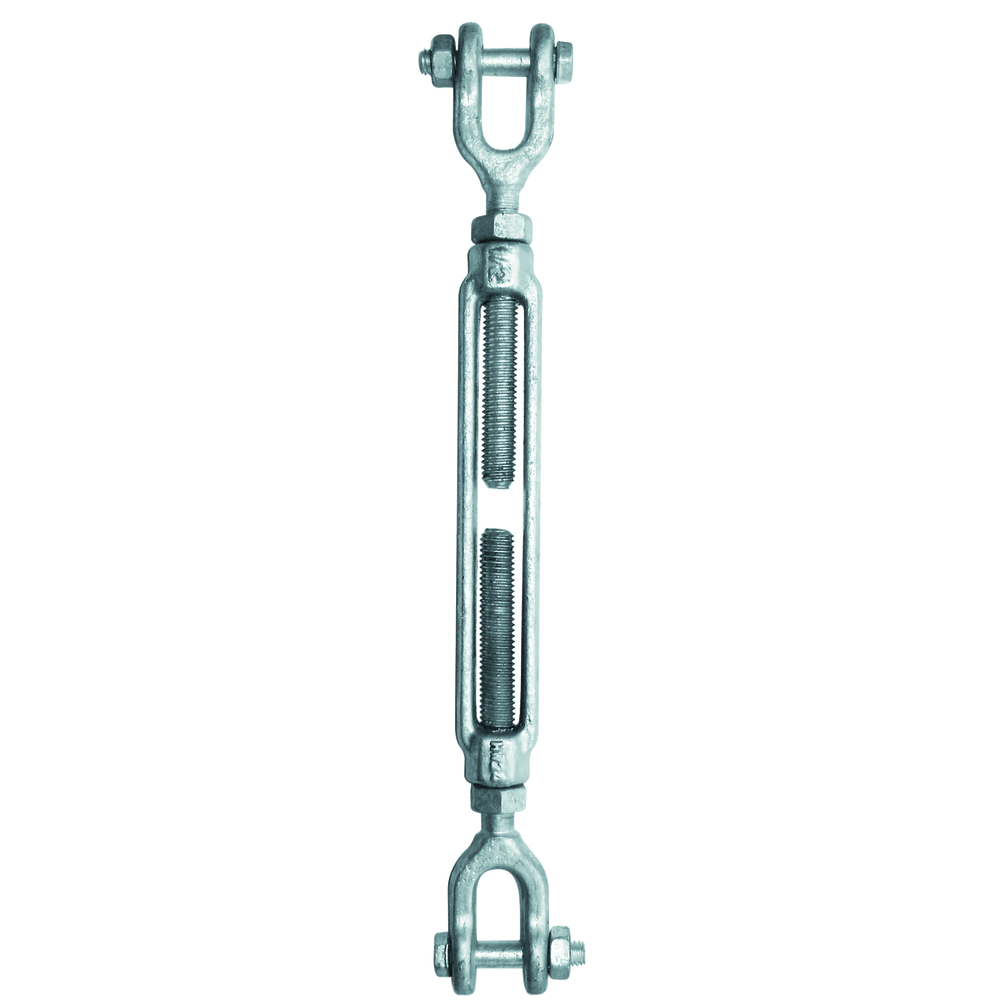

Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.

Matière dominante: acier galva
Diamètre filetage (mm): 12,7
CMU (kg): 1000

Tendeur à lanterne haute résistance « US-Type » avec 2 chapes, référence 5309. Conçu en acier estampé et galvanisé à chaud, ce tendeur présente un coefficient de sécurité de 1/5. Il est destiné uniquement à la traction et ne doit en aucun cas être utilisé en compression.

Ce tendeur est utilisé principalement pour le haubanage, l'arrimage et le gréement. Il ne peut être employé que s'il fait partie d'un ensemble dans lequel il est incorporé. La charge maximale d'utilisation (CMU) indiquée correspond à une charge statique appliquée en traction dans l’axe du tendeur.

Caractéristiques techniques :
- Matière dominante : acier galvanisé à chaud
- Diamètre du filetage : 12,7 mm
- CMU : 1000 kg
- Longueur (course) : 457 mm (soit 18 pouces)
- Dimensions principales (en mm) :
- D (diamètre du filetage) : 12,7
- Course (B) : 457
- Longueur moyenne fermée (A) : 660 mm
- Poids : environ 2,7 kg

Dimensions détaillées (en mm) issues du tableau de la fiche produit :
- A (longueur moyenne fermée) : 660
- D (diamètre du filetage) : 12,7
- J (largeur chape) : 19
- H (hauteur chape) : 23
- G (largeur intérieure chape) : 25
- F (largeur extérieure chape) : 54
- E (épaisseur chape) : 8
- Poids : 2,7 kg

Avantages et recommandations :
- Acier haute résistance et galvanisé à chaud pour une excellente durabilité et résistance à la corrosion.
- Coefficient de sécurité élevé (1/5) garantissant une utilisation sécurisée sous charge.
- Usage strictement limité à la traction, avec interdiction d’utilisation en compression.
- Compatible avec axes boulonnés pour les chapes de diamètre 6,5 à 16 mm.
- Conçu pour des applications de haubanage, arrimage et gréement dans des ensembles intégrés.

Conditionnement, stockage et conservation :
- À conserver dans un environnement sec pour préserver la galvanisation.
- Manipuler avec précaution pour éviter toute déformation ou dommage pouvant affecter la sécurité.

Normes et certifications :
- Le produit est conforme aux normes de sécurité applicables aux équipements de levage et arrimage, avec un coefficient de sécurité conforme aux exigences industrielles.

En résumé, ce tendeur à lanterne haute résistance est un élément robuste et fiable pour des applications de traction dans le domaine du levage, arrimage et gréement, avec des spécifications techniques précises assurant sécurité et performance.
