Tendeur h.r. 2 chapes d.12,7x228 cmu 1000 kg 1/2x9 LEVAC - 5309E

Tendeur h.r. 2 chapes d.12,7x228 cmu 1000 kg 1/2x9.

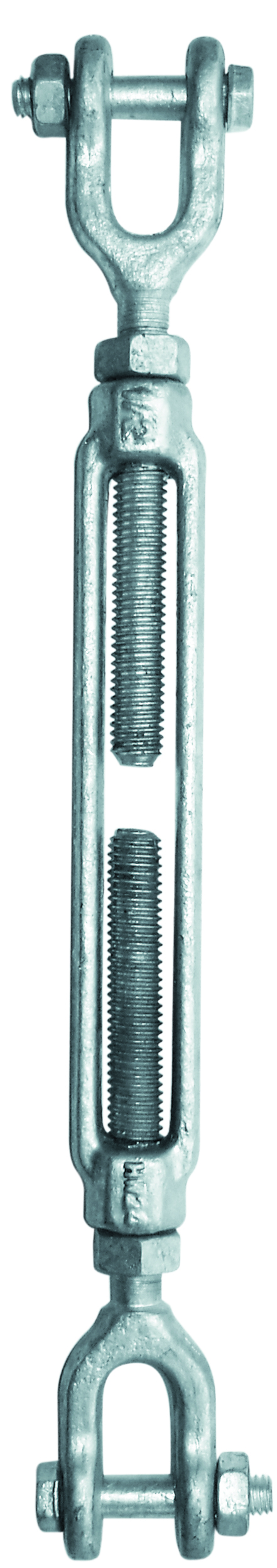

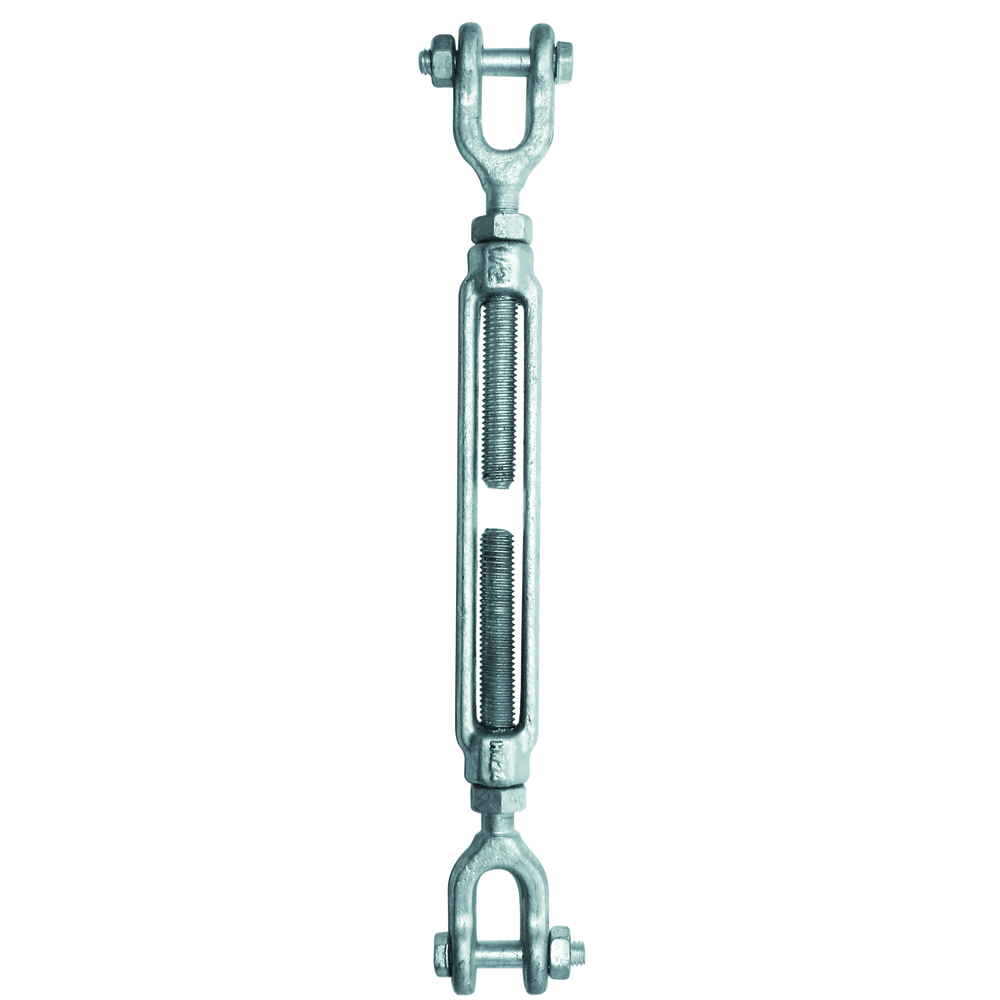

Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.

Matière dominante: acier galva
Diamètre filetage (mm): 12,7
CMU (kg): 1000

Tendeur à lanterne haute résistance « US-Type » avec 2 chapes, référence 5309. Conçu en acier estampé et galvanisé à chaud, ce tendeur dispose d’un coefficient de sécurité de 1/5. Il est destiné uniquement à la traction et ne doit en aucun cas être utilisé en compression.

Ce tendeur est utilisé principalement pour le haubanage, l’arrimage et le gréement. Il doit impérativement faire partie d’un ensemble dans lequel il est incorporé pour assurer sa fonction. La charge maximale d’utilisation (CMU) indiquée correspond à une charge statique exercée en traction dans l’axe du tendeur.

Caractéristiques techniques :
- Matière dominante : acier galvanisé à chaud
- Diamètre du filetage : 12,7 mm
- CMU : 1000 kg
- Longueur totale : 228 mm (à mi-fermé)
- Poids : environ 2,7 kg

Dimensions principales (en mm) :
- A (longueur moyenne fermée) : 496
- D (diamètre du filetage) : 12,7
- J (largeur axe chape) : 19
- H (hauteur axe chape) : 23
- G (largeur chape) : 25
- F (hauteur chape) : 54
- E (épaisseur chape) : 8

Performances et recommandations :
- Utilisation exclusivement en traction, pas en compression.
- Destiné à être utilisé en combinaison dans un système complet de haubanage ou d’arrimage.
- Charge maximale de travail statique : 1000 kg.
- Coefficient de sécurité 1/5 garantissant une marge importante pour la sécurité.

Avantages :
- Fabrication en acier estampé galvanisé à chaud assurant une excellente résistance à la corrosion.
- Conception robuste adaptée aux applications de levage, arrimage, et gréement.
- Normes de sécurité respectées grâce au coefficient de sécurité élevé.

Conditionnement et stockage :
- Le tendeur doit être stocké dans un endroit sec pour préserver la galvanisation.
- Manipuler avec soin pour éviter tout choc ou déformation pouvant compromettre la sécurité.

Cette fiche produit est conforme aux normes en vigueur et fournit toutes les informations nécessaires pour une utilisation sécurisée et efficace du tendeur à lanterne haute résistance « US-Type » avec 2 chapes.
