Tendeur h.r. 2 chapes d.16x228 cmu 1590 kg 5/8x9 LEVAC - 5309H

Tendeur h.r. 2 chapes d.16x228 cmu 1590 kg 5/8x9.

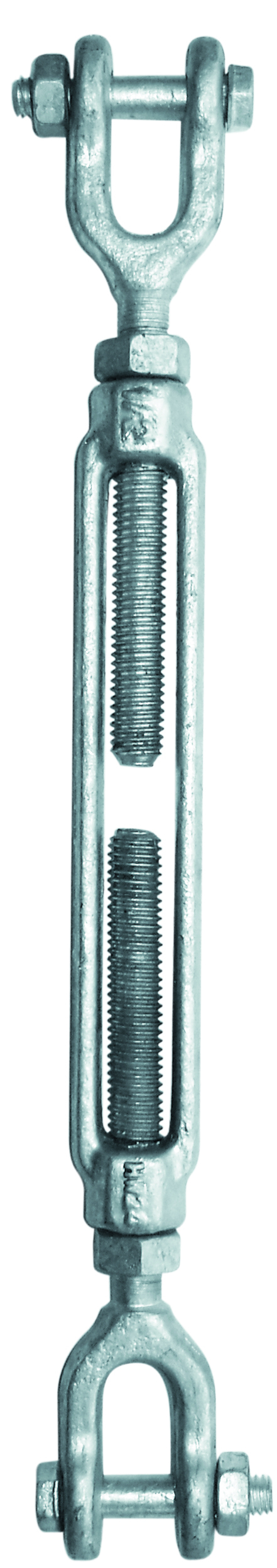

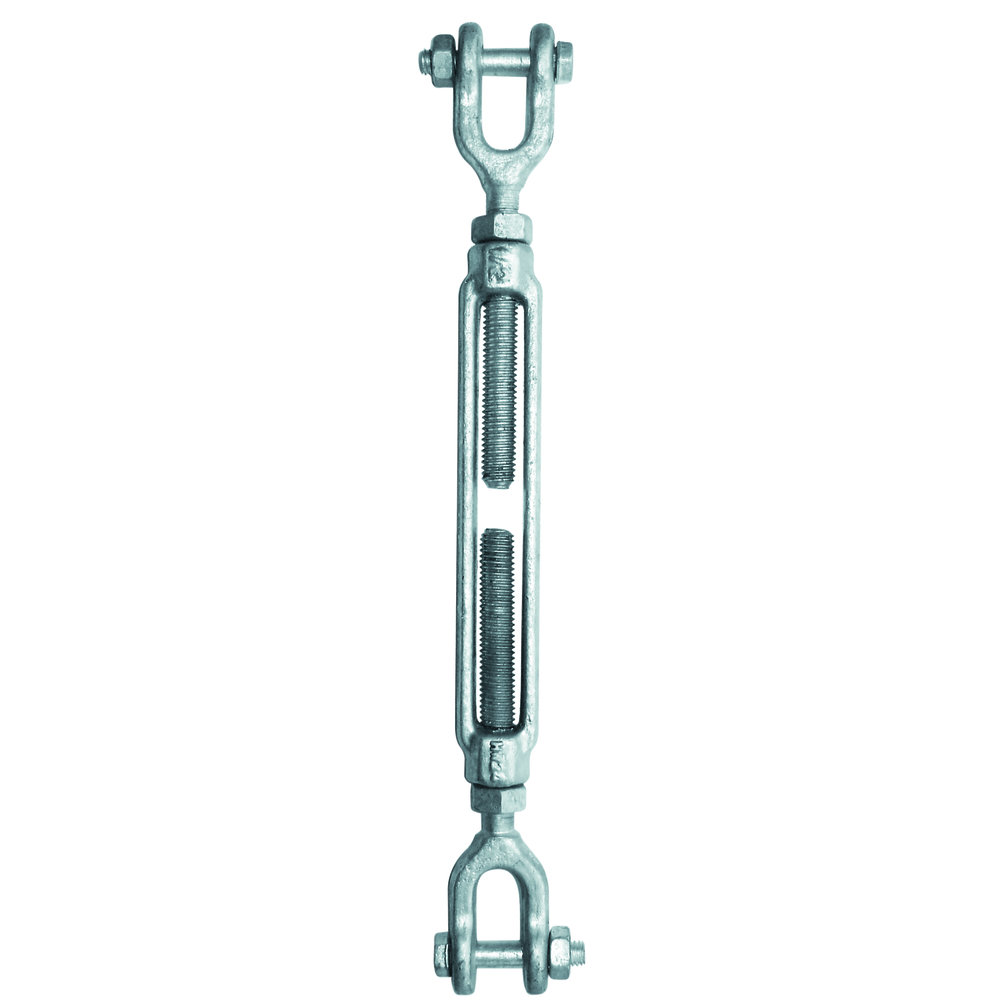

Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.

Matière dominante: acier galva
Diamètre filetage (mm): 15,9
CMU (kg): 1590

Tendeur à lanterne haute résistance « US-Type » avec 2 chapes, référence 5309H. Fabriqué en acier estampé et galvanisé à chaud, il bénéficie d’un coefficient de sécurité de 1/5. Ce tendeur est destiné uniquement à la traction et ne doit en aucun cas être utilisé en compression. Il est conçu pour le haubanage, l’arrimage et le gréement, et doit être incorporé dans un ensemble pour être utilisé.

Caractéristiques techniques principales :
- Matière dominante : acier galvanisé à chaud
- Diamètre du filetage : 15,9 mm (5/8 pouces)
- Capacité maximale d’utilisation (CMU) : 1590 kg en traction statique, dans le prolongement de l’axe du tendeur

Dimensions et poids (référence 5309) :
- Longueur moyenne fermée : 402 mm
- Dimensions diverses (en mm) : D = 15,9, E = 22, F = 33, G = 44, H = 44, J = 13, L = 13
- Poids : 1,49 kg

Fonctionnement :
Le tendeur agit en traction pour tendre des câbles ou haubans, avec une action mécanique de serrage via les chapes aux extrémités. Les chapes sont fixées par axes boulonnés, assurant une liaison sécurisée.

Usages et applications :
- Haubanage
- Arrimage
- Gréement

Normes et recommandations :
- Destiné uniquement à la traction, interdit en compression
- Utilisation uniquement dans un ensemble incorporé garantissant la sécurité
- CMU donnée pour charge statique et traction axiale directe

Avantages produit :
- Haute résistance grâce à l’acier estampé galvanisé à chaud
- Coefficient de sécurité élevé (1/5)
- Fiabilité pour les applications exigeantes en levage et arrimage

Conditionnement, stockage et conservation :
- Non spécifié dans le document, mais stockage recommandé à l’abri de l’humidité excessive pour préserver la galvanisation

Cette fiche produit assure une solution robuste et sécurisée pour les besoins de tension de câbles dans les secteurs industriels et maritimes.
