Tendeur h.r. 2 chapes d.19x228 cmu 2360 kg 3/4x9 LEVAC - 5309K
Référence : L0235309K
Découvrez Tendeur h.r. 2 chapes d.19x228 cmu 2360 kg 3/4x9 LEVAC - 5309K disponible à l'achat
- Fabriqué en acier haute résistance, galvanisé à chaud.
- Capacité de charge maximale (CMU) de 2360 kg.
- Idéal pour haubanage, arrimage et gréement.
- Destiné uniquement à la traction, pas à la compression.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Tendeur h.r. 2 chapes d.19x228 cmu 2360 kg 3/4x9.

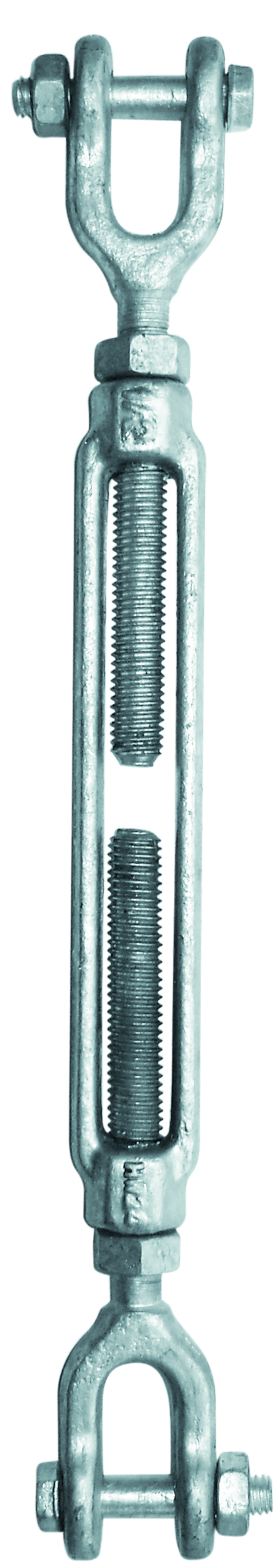

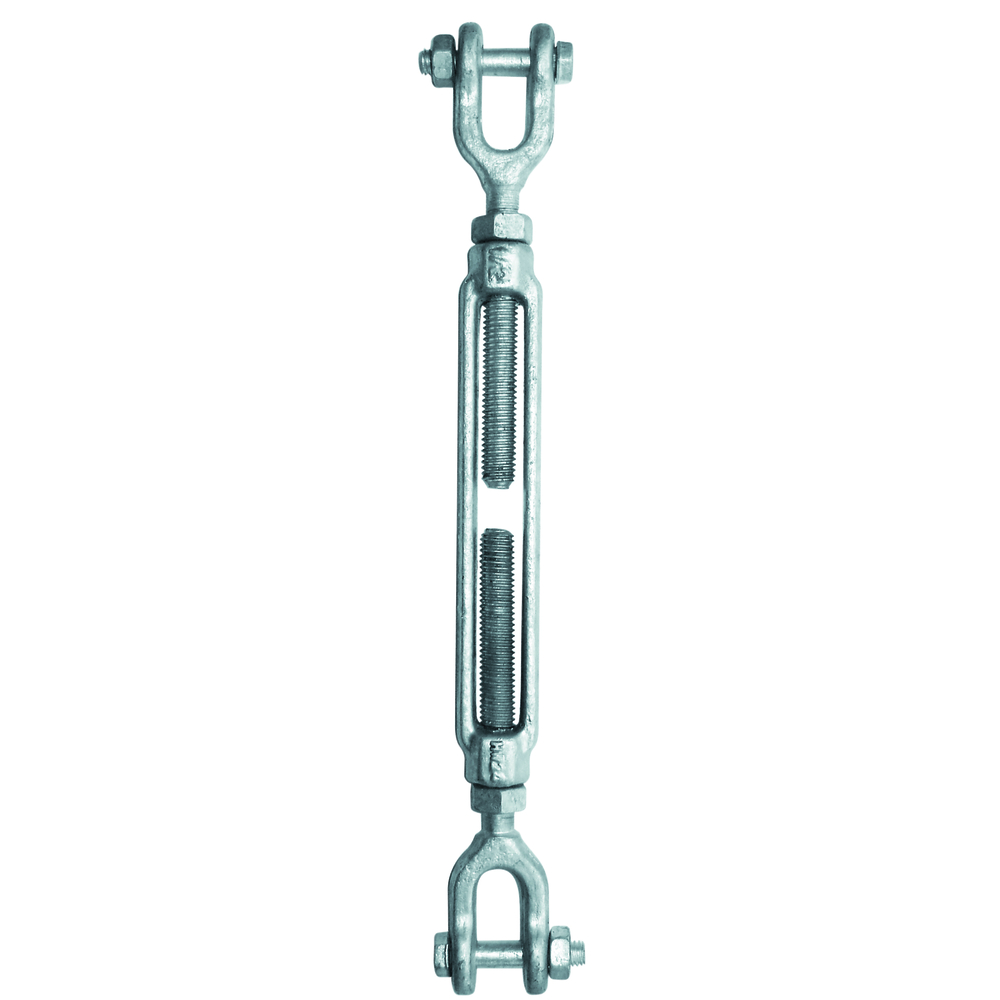

Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.
Caractéristiques techniques principales :
- Matière : acier galvanisé à chaud
- Diamètre du filetage : 19 mm
- Charge maximale d’utilisation (CMU) : 2360 kg (charge statique en traction dans l’axe du tendeur)
- Longueur : 228 mm (moyenne fermée)
Dimensions détaillées (en mm) :
- A (longueur moyenne fermée) : 346
- B (longueur moyenne ouverte) : 426
- D (diamètre du filetage) : 19 mm
- J (largeur axe chape) : 19 mm
- H (hauteur chape) : 23 mm
- G (largeur extérieure chape) : 25 mm
- F (largeur intérieure chape) : 8 mm
- E (épaisseur chape) : 28 mm
- Poids : environ 2,37 kg
Fonctionnement :
- Destiné à la traction uniquement, ce tendeur fonctionne en ajustant la tension d’un câble ou d’un hauban par vissage.
- Ne doit pas être soumis à des efforts de compression.
- Utilisé dans des systèmes d’arrimage, haubanage et gréement où il est incorporé dans un ensemble.
Avantages produit :
- Haute résistance grâce à l’acier estampé galvanisé à chaud.
- Sécurité renforcée avec un coefficient de sécurité 1/5.
- Adapté aux applications exigeant une forte charge statique en traction.
Conditions d’utilisation et recommandations :
- Ne pas utiliser en compression.
- S’assurer que le tendeur fait partie d’un ensemble complet.
- Vérifier la charge appliquée pour ne pas dépasser la CMU indiquée.
Normes et certifications :
- Non spécifiées dans le document mais conforme aux usages industriels pour ce type d’équipement.
Conditionnement, stockage, conservation :
- Non précisés dans le document.
Ce tendeur est un élément fiable pour les applications industrielles nécessitant un ajustement précis de la tension dans des câbles ou haubans, avec une garantie de sécurité et de durabilité grâce à son traitement galvanisé et sa conception robuste.
Matière dominante: acier galva
Diamètre filetage (mm): 19
CMU (kg): 2360
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quoi sert ce tendeur à lanterne et dans quels types d'applications peut-il être utilisé ?
Ce tendeur à lanterne est conçu pour ajuster la tension de câbles ou haubans par vissage. Il est principalement utilisé pour le haubanage, l'arrimage et le gréement, à condition d’être intégré dans un ensemble complet. Il ne doit être soumis qu’à des efforts de traction, jamais en compression.
Quelles sont les caractéristiques techniques principales qui garantissent la sécurité de ce tendeur ?
Fabriqué en acier estampé galvanisé à chaud, ce tendeur offre une charge maximale d’utilisation (CMU) de 2360 kg avec un coefficient de sécurité de 1/5. Sa conception et son traitement assurent une haute résistance et une sécurité renforcée dans les applications statiques en traction.
Quels sont les éléments à vérifier pour garantir une utilisation conforme du tendeur ?
Il est essentiel de s’assurer que le tendeur fait partie d’un ensemble complet et que la charge appliquée ne dépasse pas la CMU indiquée. Il ne doit jamais être utilisé en compression, car il est spécifiquement destiné à la traction uniquement.
Quelles dimensions et caractéristiques physiques du produit sont importantes pour le choix et la mise en œuvre ?
Le tendeur mesure 228 mm en longueur moyenne fermée, avec un diamètre de filetage de 19 mm. Il pèse environ 2,37 kg. Les dimensions des chapes et les axes correspondent aux standards pour un montage avec axes goupillés, adaptés aux charges indiquées.
Comment ce tendeur répond-il aux contraintes d’un usage sur chantier nécessitant une haute résistance ?
Grâce à son acier estampé et galvanisé à chaud, ce tendeur résiste à la corrosion et aux efforts statiques élevés. Son coefficient de sécurité 1/5 garantit une marge suffisante pour un usage industriel dans des conditions exigeantes de traction.
