Tendeur h.r. 2 chapes d.22x304 cmu 3270 kg 7/8x12 LEVAC - 5309N
Référence : L0235309N
Découvrez Tendeur h.r. 2 chapes d.22x304 cmu 3270 kg 7/8x12 LEVAC - 5309N disponible à l'achat
- Acier haute résistance estampé et galvanisé à chaud
- Capacité de charge maximale (CMU) de 3270 kg
- Destiné uniquement à la traction, pas à la compression
- Idéal pour le haubanage, l'arrimage et le gréement
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Tendeur h.r. 2 chapes d.22x304 cmu 3270 kg 7/8x12.

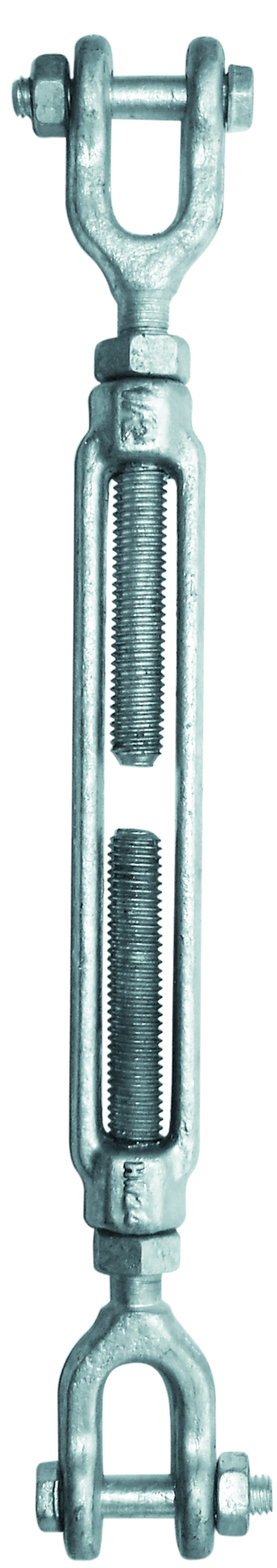

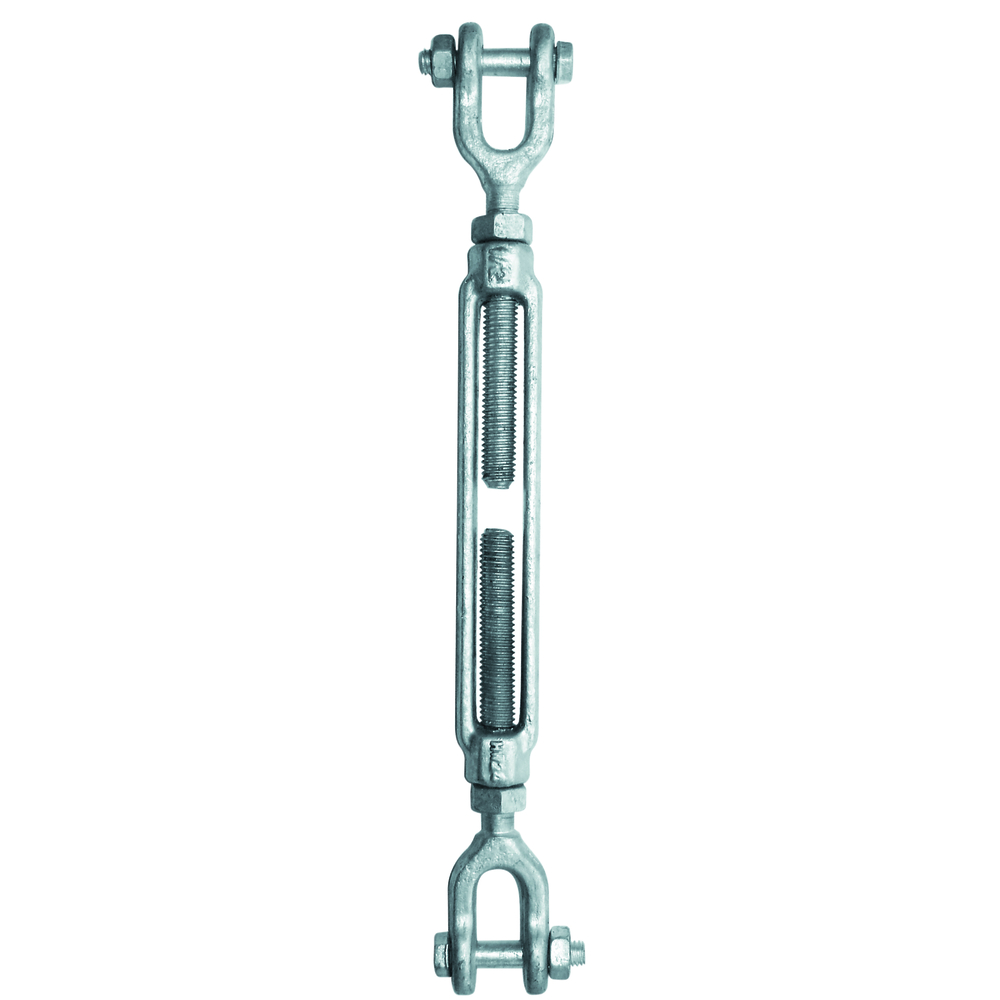

Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.
Matière dominante: acier galva
Diamètre filetage (mm): 22,2
CMU (kg): 3270
Description :
- Tendeur en acier estampé et galvanisé à chaud, assurant une haute résistance.
- Destiné uniquement à la traction, interdit pour la compression.
- Utilisé pour le haubanage, l'arrimage et le gréement.
- Doit être incorporé dans un ensemble pour être utilisé.
- Coefficient de sécurité 1/5.
- La charge maximale d'utilisation (CMU) correspond à une charge statique en traction alignée avec l'axe du tendeur.
Caractéristiques techniques :
- Matière dominante : acier galvanisé.
- Diamètre du filetage : 22,2 mm.
- CMU : 3270 kg.
- Longueur de la course (B) : 304 mm.
- Poids approximatif : 4,04 kg.
Dimensions principales (en mm) :
- C (diamètre du filetage) : 22,2
- D (diamètre axe) : 19
- E (largeur chape) : 28
- F (épaisseur chape) : 30
- G (longueur chape) : 44
- H (largeur œil) : 26
- J (largeur chape intérieure) : 31,5
- A (longueur totale à moyen fermé) : 692 mm
Fonctionnement :
- Le tendeur permet de régler la tension par rotation de la partie centrale (lanterne).
- Utilisé pour tendre des câbles ou haubans dans des applications nécessitant une fixation solide et réglable.
Normes et sécurité :
- Usage strictement en traction.
- Coefficient de sécurité 1/5 garantissant une marge importante entre la charge de rupture et la charge d’utilisation.
Avantages produit :
- Résistance élevée grâce à l’acier galvanisé à chaud.
- Fiabilité et sécurité accrues grâce au coefficient de sécurité.
- Adapté à des applications industrielles lourdes telles que le levage, l’arrimage et le gréement.
Conditionnement et stockage :
- Stocker dans un endroit sec pour préserver la galvanisation.
- Manipuler avec précaution pour éviter tout choc pouvant affecter la structure du tendeur.
Cette fiche produit correspond au modèle 5309/8, équipé de deux chapes avec axes goupillés, adapté aux charges statiques jusqu’à 3270 kg.
