Tendeur h.r. 2 chapes d.25,4x304 cmu 4540 kg 1x12 LEVAC - 5309Q

Tendeur h.r. 2 chapes d.25,4x304 cmu 4540 kg 1x12.

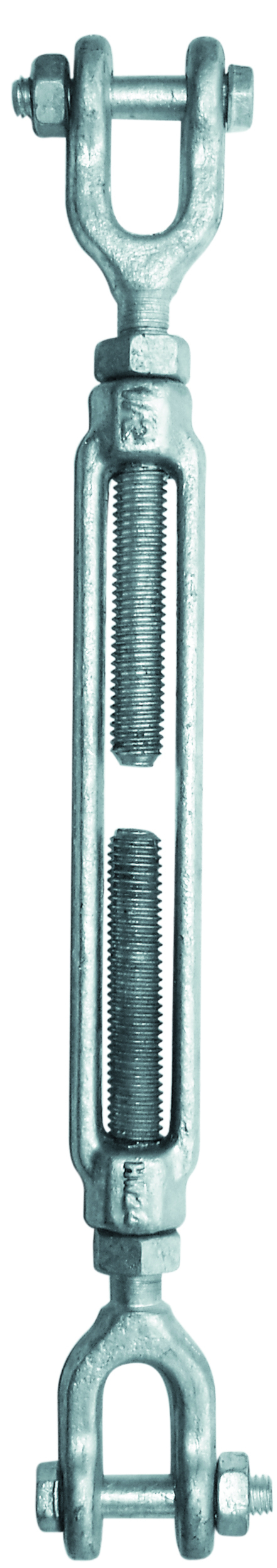

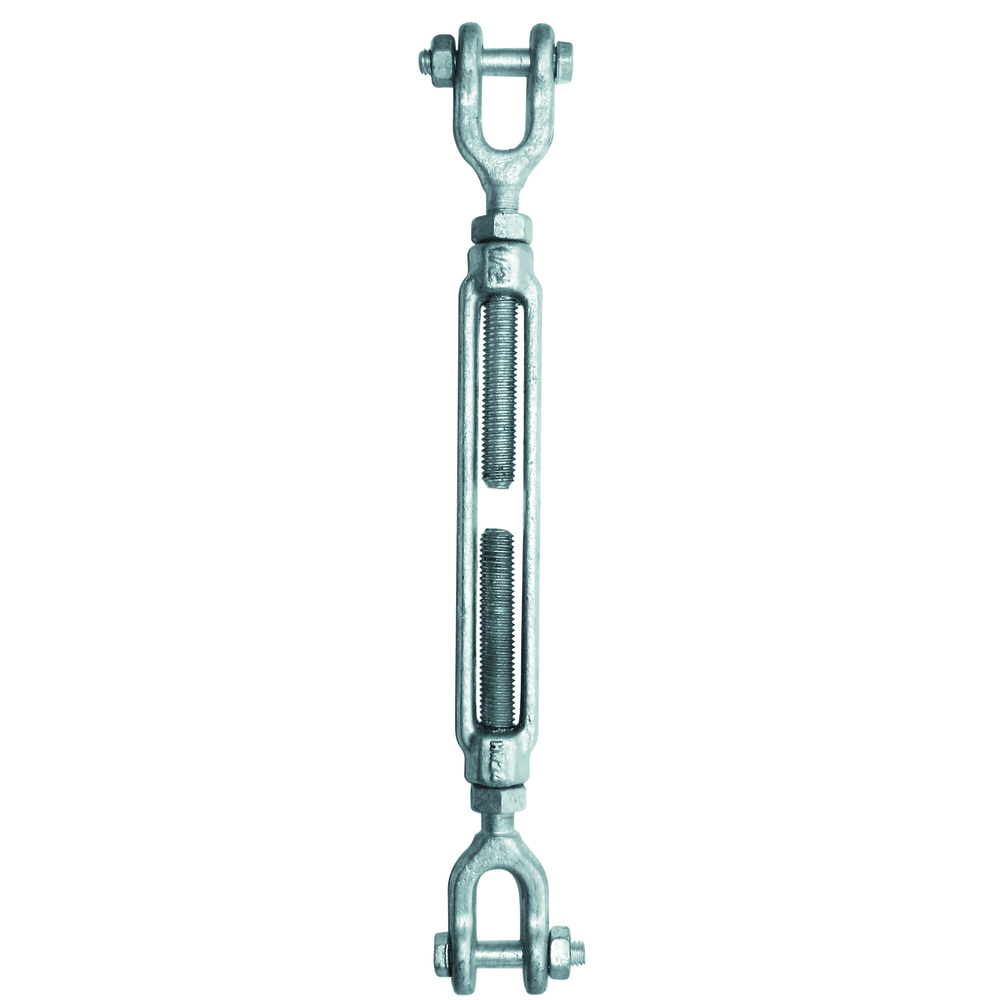

Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.

Matière dominante: acier galva
Diamètre filetage (mm): 25,4
CMU (kg): 4540

Tendeur à lanterne haute résistance « US-Type » avec 2 chapes, référence 5309, destiné uniquement à la traction et non à la compression. Fabriqué en acier estampé et galvanisé à chaud, il bénéficie d'un coefficient de sécurité de 1/5. Ce tendeur est utilisé pour le haubanage, l'arrimage et le gréement, et doit être intégré dans un ensemble pour être utilisé correctement. La charge maximale d'utilisation (CMU) est de 4540 kg en traction statique, avec un filetage de diamètre 25,4 mm.

Caractéristiques techniques principales :
- Matière : acier galvanisé à chaud
- Diamètre du filetage : 25,4 mm
- CMU : 4540 kg
- Longueur de course (B) : 304 mm (12 pouces)
- Poids : 4,62 kg

Dimensions détaillées (en mm) :
- C (diamètre du filetage) : 25,4
- D (diamètre extérieur) : 22,2
- E (largeur chape) : 30
- F (largeur axe chape) : 44
- G (largeur chape intérieure) : 44
- H (hauteur chape) : 76
- J (largeur œil) : 60
- L (longueur œil) : 30
- A (longueur totale tendu moyen fermé) : 524 mm

Le tendeur est conçu pour une traction directement dans le prolongement de son axe. Il est impératif de ne pas l'utiliser en compression. Les chapes sont fixées avec des axes boulonnés.

Avantages produit :
- Haute résistance grâce à l’acier estampé et galvanisé à chaud
- Coefficient de sécurité élevé (1/5)
- Adapté pour des applications exigeantes de haubanage, arrimage et gréement
- Durabilité assurée par le traitement galvanisé

Conditions d’utilisation et recommandations :
- Utiliser uniquement en traction, jamais en compression
- Intégrer le tendeur dans un ensemble complet pour garantir la sécurité et la performance
- Respecter la CMU indiquée pour éviter tout risque de rupture

Conditionnement, stockage et conservation :
- Conserver à l’abri de l’humidité excessive pour préserver la galvanisation
- Stocker dans un endroit sec et ventilé

Normes et certifications :
- Le produit respecte les normes de sécurité liées aux équipements de levage et arrimage (informations spécifiques non détaillées dans le document).

Cette fiche produit est conforme aux exigences d’utilisation pour les tendeurs à lanterne haute résistance de type « US-Type » destinés aux professionnels du levage, arrimage et manutention.
