Tendeur h.r. 2 chapes d.25,4x457 cmu 4540 kg 1x18 LEVAC - 5309R
Référence : L0235309R
Découvrez Tendeur h.r. 2 chapes d.25,4x457 cmu 4540 kg 1x18 LEVAC - 5309R disponible à l'achat
- Matière dominante en acier galva pour une durabilité accrue.
- Capacité de charge utile (CMU) de 4540 kg pour une traction optimale.
- Conçu pour le haubanage, l’arrimage et le gréement.
- Coefficient de sécurité de 1/5, garantissant la sécurité d'utilisation.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

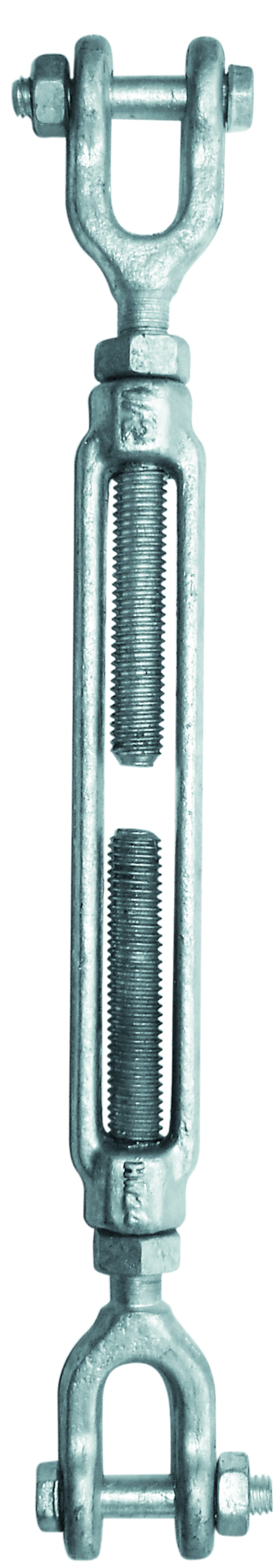

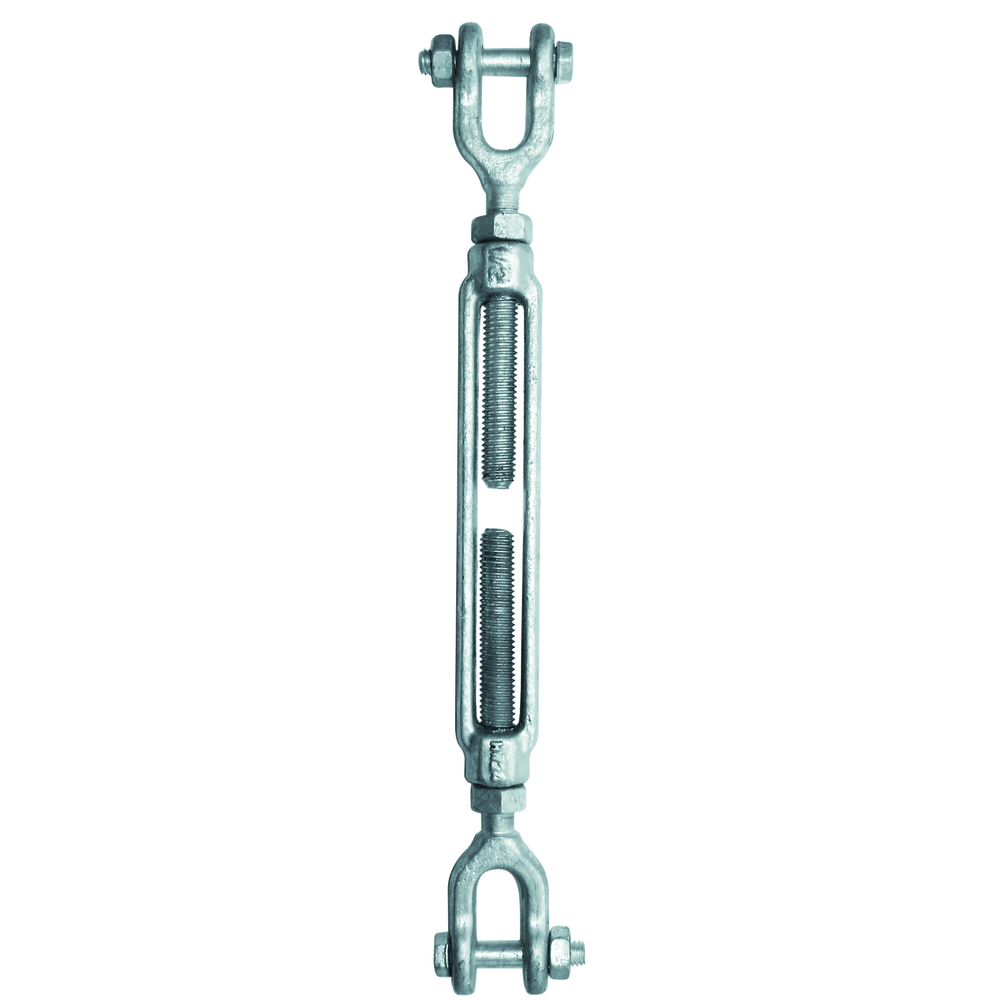

Tendeur h.r. 2 chapes d.25,4x457 cmu 4540 kg 1x18.
Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.
Le tendeur est destiné uniquement à la traction, il ne doit pas être utilisé en compression. Il est principalement utilisé pour le haubanage, l’arrimage et le gréement, et ne peut être employé que s’il fait partie d’un ensemble dans lequel il est incorporé. La charge maximale d’utilisation (CMU) indiquée correspond à une charge statique exercée en traction dans l’axe du tendeur.
Caractéristiques techniques principales :
- Matière : acier galvanisé à chaud
- Diamètre du filetage : 25,4 mm
- CMU : 4540 kg
- Longueur totale : 457 mm (course)
- Poids : 4,62 kg
Dimensions détaillées (en mm) :
- A (longueur moyenne fermé) : 524
- D (diamètre filetage) : 25,4
- J (largeur chape) : 19
- H (hauteur chape) : 31,5
- G (largeur intérieur chape) : 31
- F (largeur extérieur chape) : 36
- E (épaisseur chape) : 30
Avantages produit :
- Haute résistance grâce à l’acier estampé et galvanisé à chaud
- Conception « US-Type » avec 2 chapes pour une fixation sécurisée
- Coefficient de sécurité élevé (1/5)
- Usage spécifique pour traction, adapté aux opérations de haubanage, arrimage et gréement
Conditions d’utilisation et recommandations :
- Ne pas utiliser en compression
- Utiliser uniquement en traction dans le prolongement de l’axe du tendeur
- Incorporer dans un ensemble complet pour garantir la sécurité et la performance
Stockage et conservation :
- Conserver dans un environnement sec pour préserver la galvanisation
- Vérifier régulièrement l’état des chapes et du filetage avant utilisation
Cette fiche produit est conforme aux normes internes LEVAC et répond aux exigences de sécurité pour les applications de levage et arrimage.
Matière dominante: acier galva
Diamètre filetage (mm): 25,4
CMU (kg): 4540
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quoi sert ce tendeur à lanterne « US-Type » avec 2 chapes ?
Ce tendeur est conçu pour le haubanage, l’arrimage et le gréement. Il est destiné uniquement à la traction, il ne doit pas être utilisé en compression. Il doit être incorporé dans un ensemble complet pour assurer la sécurité et la performance.
Quelles sont les caractéristiques techniques principales du tendeur 5309R ?
Ce tendeur est fabriqué en acier estampé et galvanisé à chaud, avec un diamètre de filetage de 25,4 mm et une capacité maximale d’utilisation (CMU) de 4540 kg. Sa longueur de course est de 457 mm et il pèse 4,62 kg.
Comment garantir la sécurité lors de l’utilisation de ce tendeur ?
Le tendeur possède un coefficient de sécurité de 1/5. Il faut veiller à l’utiliser uniquement en traction dans l’axe du tendeur et ne jamais l’employer en compression. Il est essentiel de vérifier régulièrement l’état des chapes et du filetage avant chaque utilisation.
Quelles sont les dimensions spécifiques des chapes sur ce modèle ?
Les chapes ont une largeur intérieure de 31 mm, une largeur extérieure de 36 mm, une hauteur de 31,5 mm et une épaisseur de 30 mm. Ces dimensions assurent une fixation sécurisée dans les applications de levage et arrimage.
Quels sont les critères essentiels à vérifier pour choisir ce type de tendeur ?
Il faut s’assurer que le tendeur est adapté à la charge statique maximale requise (CMU 4540 kg pour ce modèle), qu’il est conçu pour une utilisation en traction uniquement, et qu’il est fabriqué en acier galvanisé à chaud pour la durabilité. Le coefficient de sécurité 1/5 doit également être pris en compte pour garantir la fiabilité.
