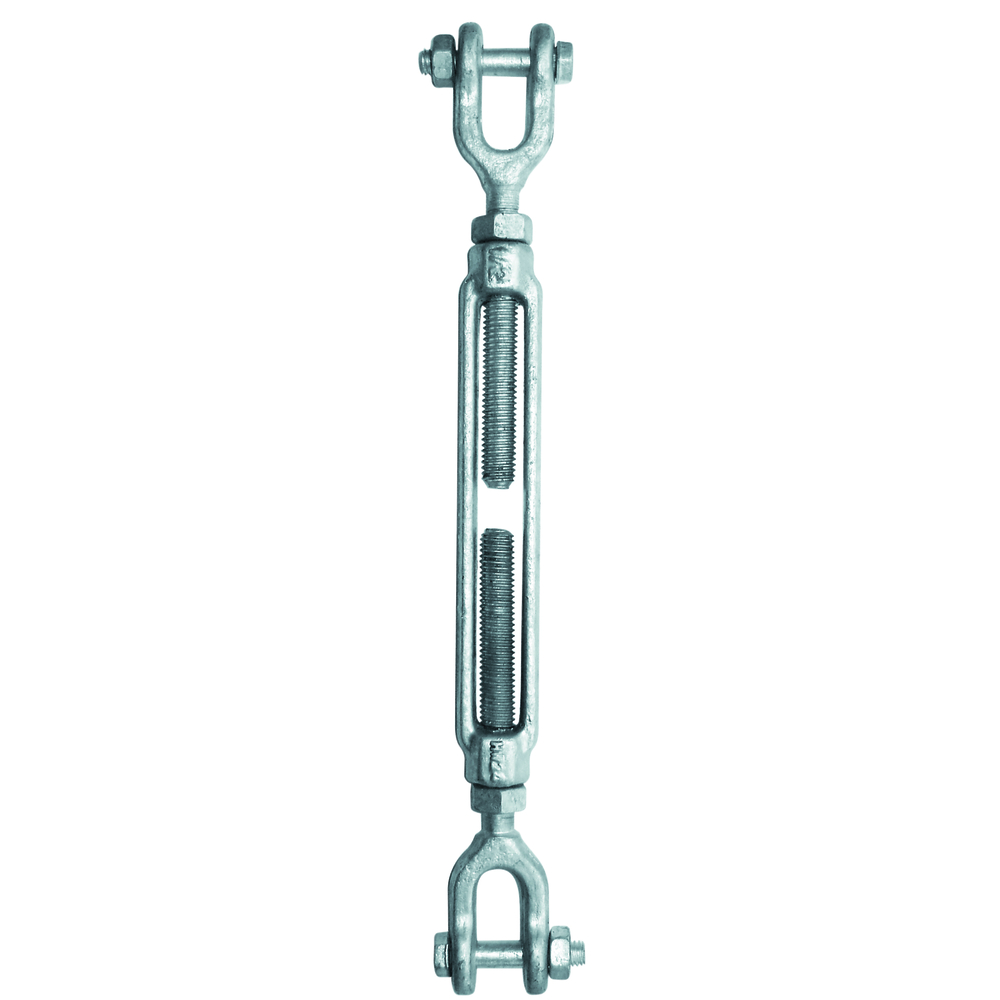

Tendeur h.r. 2 chapes d.31,7x610 cmu 6890 kg 1 1/4x24 LEVAC - 5309V

Tendeur h.r. 2 chapes d.31,7x610 cmu 6890 kg 1 1/4x24.

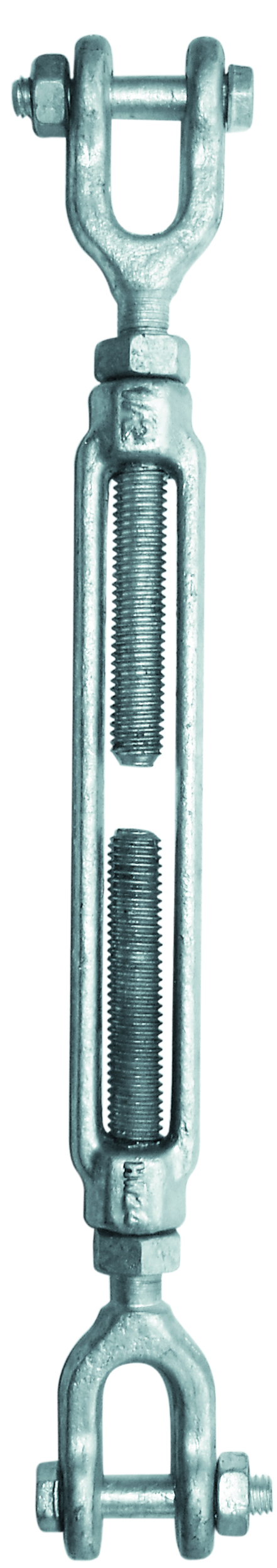

Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.

Matière dominante: acier galva
Diamètre filetage (mm): 31,7
CMU (kg): 6890

Tendeur à lanterne haute résistance « US-Type » avec 2 chapes, référence 5309. Ce tendeur est fabriqué en acier estampé et galvanisé à chaud, garantissant une haute résistance et une bonne protection contre la corrosion. Il est destiné uniquement à la traction et non à la compression, avec un coefficient de sécurité de 1/5.

Ce produit est utilisé principalement pour le haubanage, l’arrimage et le gréement. Il doit être intégré dans un ensemble pour être utilisé, la charge maximale d’utilisation (CMU) indiquée correspond à une charge statique exercée en traction dans l’axe du tendeur.

Caractéristiques techniques principales :
- Matière dominante : acier galvanisé à chaud
- Diamètre du filetage : 31,7 mm (1 1/4 pouces)
- Course : 610 mm (24 pouces)
- CMU : 6890 kg
- Type de chapes : 2 chapes avec axes boulonnés

Dimensions et poids (référence 5309) :
- Longueur moyenne fermée : 958 mm
- Diamètre des axes : 19 mm
- Poids : 2,37 kg

Les dimensions détaillées sont précisées dans le tableau technique, avec notamment les mesures A à F, H, G, E, et J, correspondant aux longueurs totales, distances entre axes, et autres caractéristiques mécaniques nécessaires pour l’intégration et le montage.

Conditions d’utilisation et recommandations :
- Destiné uniquement à la traction, il ne doit jamais être soumis à des efforts de compression.
- Utilisation recommandée dans des systèmes de haubanage, arrimage et gréement où il est incorporé dans un ensemble complet.
- La CMU doit être respectée strictement pour garantir la sécurité.

Avantages produit :
- Haute résistance grâce à l’acier estampé et galvanisé à chaud
- Coefficient de sécurité élevé (1/5)
- Adapté aux applications exigeantes en levage et arrimage
- Facilité d’intégration grâce aux chapes à axes boulonnés

Stockage et conservation :
- À conserver dans un environnement sec pour préserver la galvanisation
- Contrôler régulièrement l’état des chapes et de la galvanisation avant usage

Normes et certifications ne sont pas spécifiquement mentionnées dans la fiche, mais le produit est conforme aux usages professionnels de levage et arrimage.

Cette fiche produit correspond au modèle LEVAC 5309V, garantissant une qualité professionnelle pour les applications industrielles et maritimes.
