Tendeur h.r. 2 chapes d.38,1x304 cmu 9710 kg 1 1/2x12 LEVAC - 5309W

Tendeur h.r. 2 chapes d.38,1x304 cmu 9710 kg 1 1/2x12.

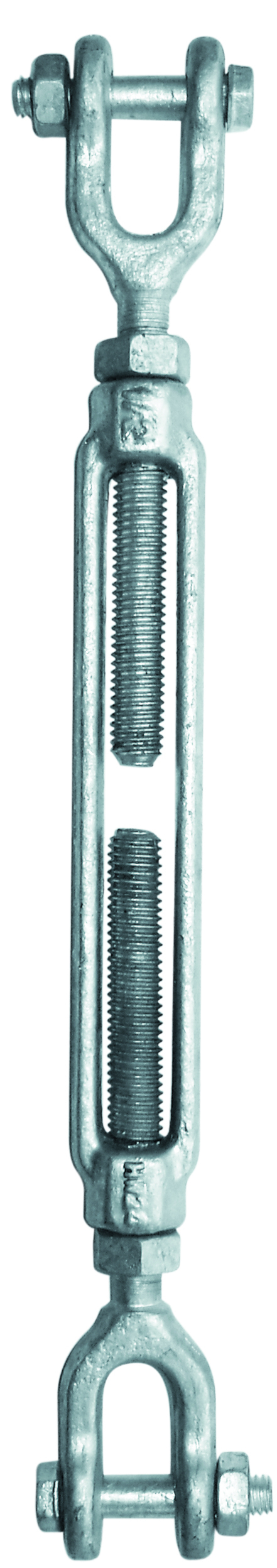

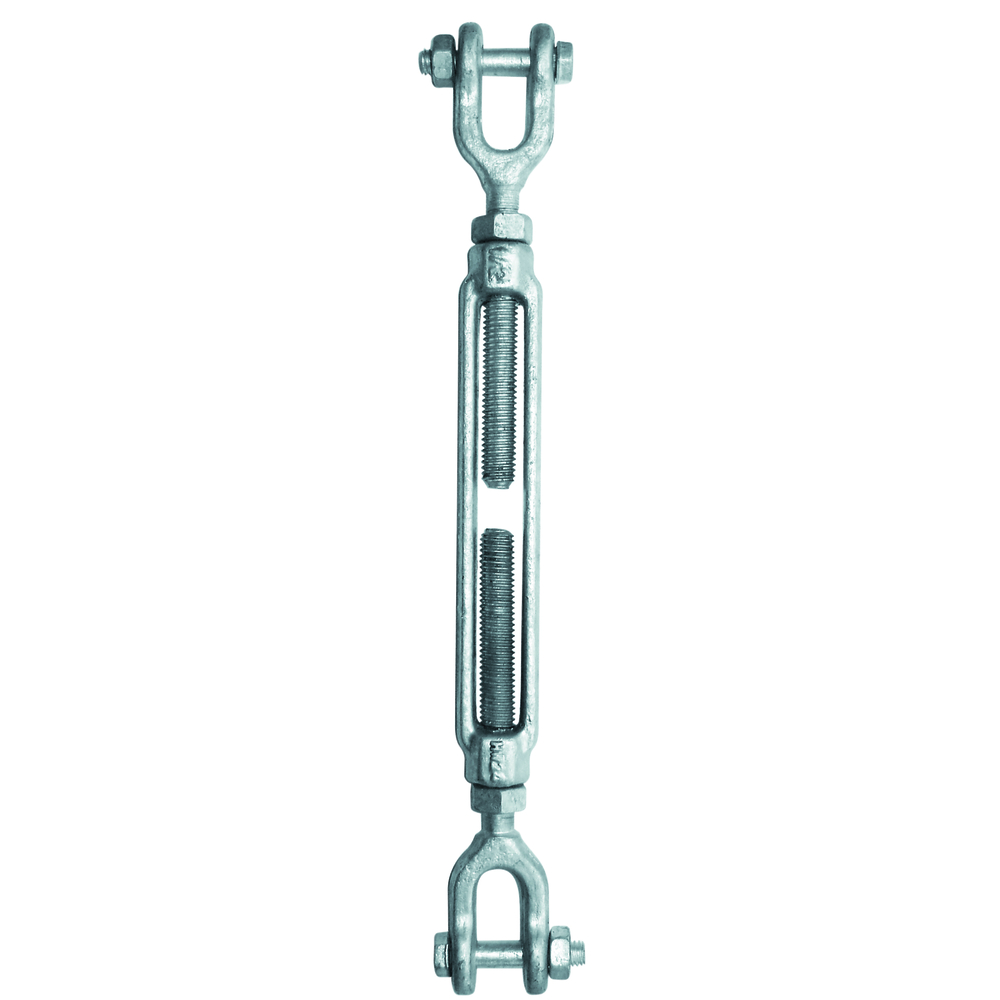

Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.

Matière dominante: acier galva
Diamètre filetage (mm): 38,1
CMU (kg): 9710

Tendeur à lanterne haute résistance « US-Type » avec 2 chapes, référence 5309. Conçu en acier estampé et galvanisé à chaud, il bénéficie d’un coefficient de sécurité de 1/5. Ce tendeur est destiné uniquement à la traction, il ne doit en aucun cas être utilisé en compression. Il est principalement utilisé pour le haubanage, l’arrimage et le gréement, mais uniquement dans un ensemble où il est incorporé.

Caractéristiques techniques principales :
- Matière : acier galvanisé à chaud
- Diamètre du filetage : 38,1 mm (1 1/2 pouce)
- Course (longueur de réglage) : 304 mm (12 pouces)
- CMU (charge maximale d’utilisation) : 9710 kg, correspondant à une charge statique en traction dans l’axe du tendeur
- Poids : environ 2,7 kg

Dimensions détaillées (en mm) à moyen fermé :
- Longueur totale (A) : 466 mm
- Longueur utile (B) : 396 mm
- Diamètre extérieur (D) : 38,1 mm
- Largeur chapes (F) : 34 mm
- Largeur axe chapes (G) : 19 mm
- Hauteur chapes (H) : 23 mm
- Épaisseur chapes (E) : 12 mm

Fonctionnement :
Le tendeur est conçu pour être monté avec des axes boulonnés ou goupillés selon le diamètre des chapes. Il permet un réglage précis de la tension dans les câbles ou haubans grâce à son système à lanterne. La charge maximale indiquée correspond à une traction alignée avec l’axe du tendeur.

Avantages produit :
- Haute résistance grâce à l’acier estampé et galvanisé à chaud, assurant une bonne durabilité et protection contre la corrosion
- Coefficient de sécurité élevé (1/5)
- Adapté aux applications de levage, arrimage et gréement dans un cadre sécurisé et conforme aux normes
- Facilité de réglage et d’installation avec ses deux chapes et système à lanterne

Conditions d’utilisation et recommandations :
- Utilisation exclusivement en traction, jamais en compression
- Doit être incorporé dans un ensemble complet pour garantir la sécurité et la performance
- Respecter la CMU indiquée et veiller à un montage correct avec axes adaptés

Conditionnement et stockage :
- Stockage dans un environnement sec pour préserver la galvanisation et éviter la corrosion
- Manipulation avec précaution pour ne pas endommager les surfaces galvanisées

Normes et certifications :
- Produit conforme aux exigences de sécurité avec coefficient de sécurité 1/5
- Référence et caractéristiques conformes aux standards LEVAC pour les tendeurs à lanterne haute résistance

Ce tendeur est idéal pour les professionnels du levage, de l’arrimage et du gréement recherchant un équipement fiable, robuste et conforme aux normes de sécurité en vigueur.
