Tendeur h.r. 2 chapes d.38,1x457 cmu 9710 kg 1 1/2x18 LEVAC - 5309X

Tendeur h.r. 2 chapes d.38,1x457 cmu 9710 kg 1 1/2x18.

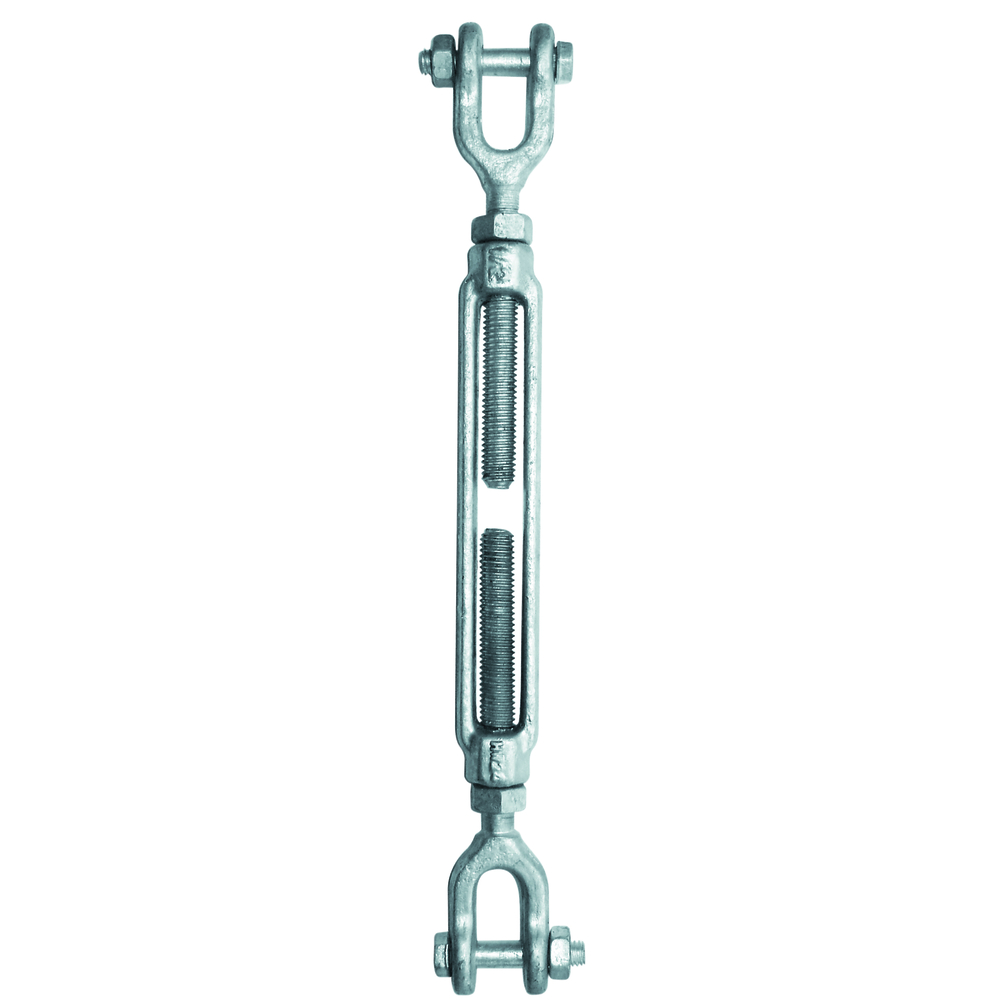

Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.

Matière dominante: acier galva
Diamètre filetage (mm): 38,1
CMU (kg): 9710

Tendeur à lanterne haute résistance « US-Type » avec 2 chapes, référence 5309, d’un diamètre de filetage de 38,1 mm et d’une longueur de 457 mm. Ce tendeur est fabriqué en acier estampé et galvanisé à chaud, garantissant une haute résistance et une excellente protection contre la corrosion. Il possède un coefficient de sécurité de 1/5.

Ce tendeur est destiné exclusivement à la traction, il ne doit en aucun cas être utilisé en compression. Il est principalement utilisé pour le haubanage, l’arrimage et le gréement, et ne peut être employé que s’il fait partie d’un ensemble dans lequel il est incorporé. La charge maximale d’utilisation (CMU) est de 9710 kg, correspondant à une charge statique en traction alignée avec l’axe du tendeur.

Caractéristiques techniques détaillées :
- Matière dominante : acier galvanisé à chaud
- Diamètre du filetage : 38,1 mm
- CMU : 9710 kg
- Longueur moyenne fermée : 457 mm
- Poids : environ 2,7 kg

Dimensions principales (en mm) :
- D (diamètre du filetage) : 38,1
- A (longueur totale) : 457
- B (longueur moyenne fermée) : 457
- J (largeur intérieure chapes) : 35
- H (hauteur chapes) : 44
- G (largeur axe chapes) : 35
- F (épaisseur chapes) : 23
- E (largeur chapes) : 28

Avantages produit :
- Haute résistance grâce à l’acier estampé et galvanisé à chaud
- Coefficient de sécurité élevé (1/5)
- Adapté aux applications exigeant une forte capacité de traction
- Utilisation standardisée selon les normes industrielles pour tendeurs à lanterne de type « US-Type »

Conditions d’utilisation et recommandations :
- Usage exclusivement en traction, interdit en compression
- Utilisation uniquement dans des ensembles incorporant le tendeur pour garantir la sécurité et la performance
- Résistance garantie sous charge statique alignée avec l’axe du tendeur

Cette référence est compatible avec des axes boulonnés de 6,5 à 16 mm, selon les chapes utilisées.

Le produit doit être stocké dans un environnement sec pour préserver la galvanisation et éviter toute corrosion prématurée.

En résumé, ce tendeur à lanterne haute résistance est un composant fiable et robuste, conçu pour des applications de haubanage, arrimage et gréement nécessitant une forte capacité de traction et une sécurité optimale.
