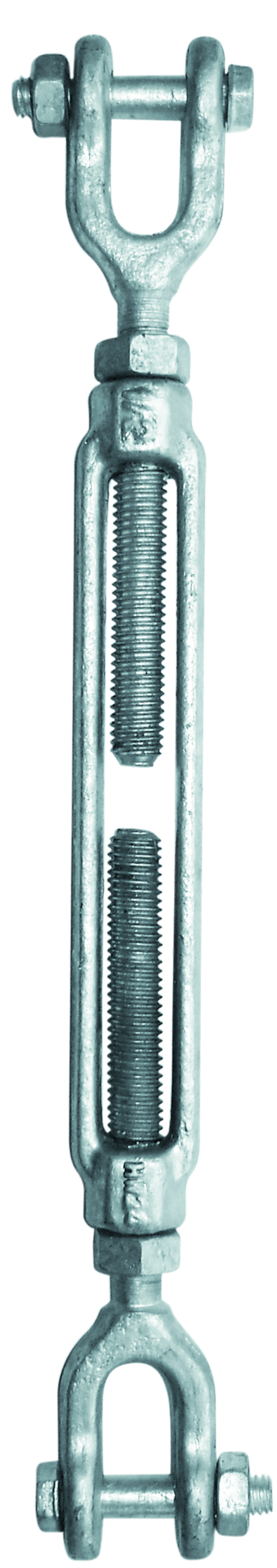

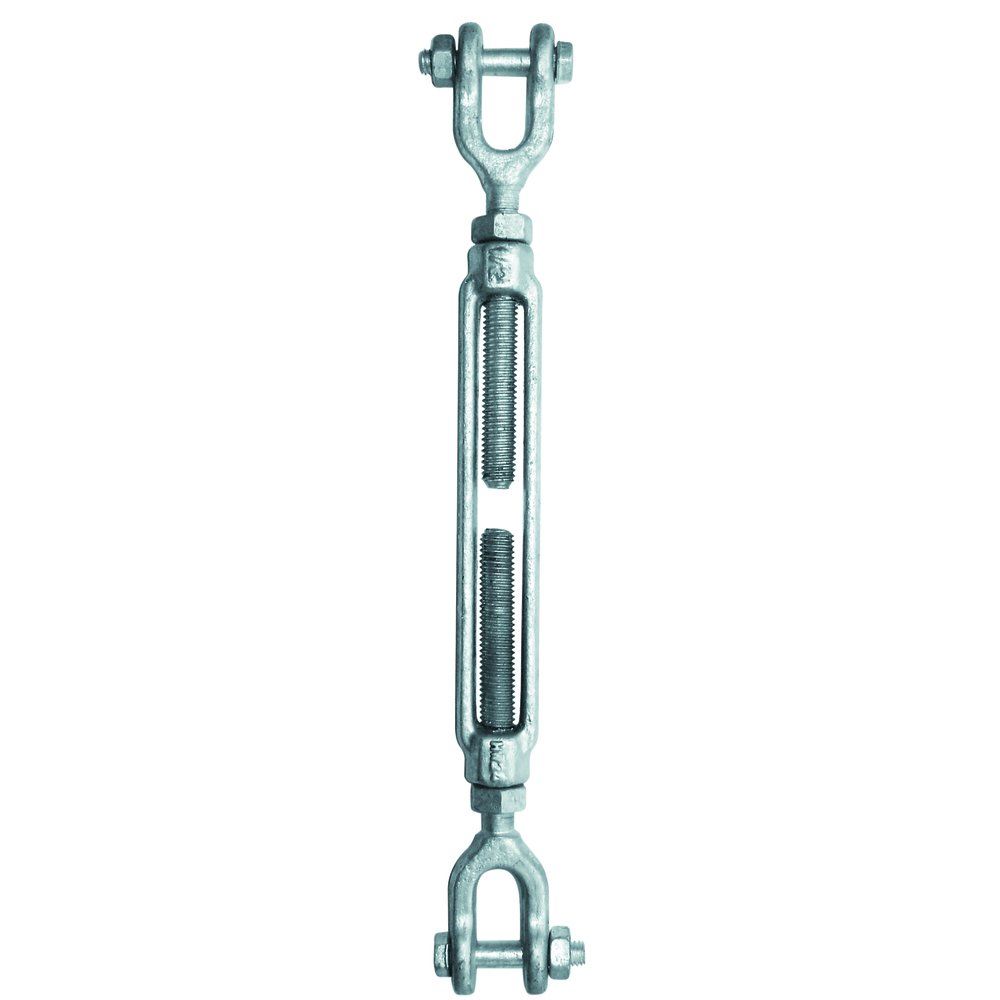

Tendeur h.r. 2 chapes d.38,1x610 cmu 9710 kg 1 1/2x24 LEVAC - 5309Y
Référence : L0235309Y
Découvrez Tendeur h.r. 2 chapes d.38,1x610 cmu 9710 kg 1 1/2x24 LEVAC - 5309Y disponible à l'achat
- Acier haute résistance, entièrement galvanisé à chaud.
- Capacité de charge maximale de 9710 kg pour applications lourdes.
- Utilisé pour le haubanage, l'arrimage et le gréement.
- Destiné uniquement à la traction pour une sécurité optimale.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Tendeur h.r. 2 chapes d.38,1x610 cmu 9710 kg 1 1/2x24.
Tendeur à lanterne ' US-TYPE ' avec 2 chapes.
Acier Haute Résistance estampé et galvanisé à chaud.
Coefficient de sécurité 1/5.
ATTENTION : Destiné uniquement à la traction et non à la compression.
Ces tendeurs sont utilisés pour le haubanage, l'arrimage et le gréement ; ils ne peuvent être utilisés que s'ils constituent un ensemble dans lequel ils sont 'incorporés'. La CMU annoncée correspond à une charge 'statique' et à une traction directement dans le prolongement de l'axe du tendeur.
Ce tendeur est utilisé pour le haubanage, l'arrimage et le gréement. Il ne peut être utilisé que s'il fait partie d'un ensemble dans lequel il est incorporé. La charge maximale d'utilisation (CMU) annoncée correspond à une charge statique exercée en traction dans le prolongement de l'axe du tendeur.
Caractéristiques techniques principales :
- Matière dominante : acier galvanisé à chaud
- Diamètre du filetage : 38,1 mm
- CMU : 9710 kg
- Longueur utile (course) : 610 mm (24 pouces)
- Poids : environ 4,91 kg
Dimensions détaillées (en mm) pour la référence 5309 (2 chapes) :
- Diamètre du filetage : 38,1 mm
- Course (B) : 610 mm
- Longueur moyenne fermée (A) : 692 mm
- Diverses dimensions de chapes et axes (d, e, f, g, h, j, n) conformes aux standards pour garantir la compatibilité avec axes boulonnés ou goupillés
Performances et normes :
- Charge maximale d’utilisation (CMU) : 9710 kg en traction
- Coefficient de sécurité 1/5
- Destiné uniquement à la traction, interdit en compression
- Conforme aux usages industriels pour levage, arrimage et manutention
Avantages produit :
- Acier galvanisé à chaud pour une excellente résistance à la corrosion
- Haute résistance mécanique adaptée aux charges importantes
- Conception « US-Type » avec 2 chapes pour une fixation sécurisée
- Utilisation polyvalente dans les secteurs du levage, arrimage et gréement
Conditions d’utilisation et recommandations :
- Ne pas utiliser en compression
- Utiliser uniquement dans des ensembles où le tendeur est incorporé
- Respecter la CMU indiquée pour garantir la sécurité
Conditionnement et stockage :
- Stockage dans un environnement sec pour préserver la galvanisation
- Manipulation avec précaution pour éviter les chocs susceptibles d’endommager la protection anticorrosion
Ce tendeur est un équipement robuste et fiable, adapté aux travaux exigeant une haute résistance à la traction dans les domaines du levage et de l’arrimage.
Matière dominante: acier galva
Diamètre filetage (mm): 38,1
CMU (kg): 9710
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité de charge maximale de ce tendeur à lanterne ?
Ce tendeur a une charge maximale d’utilisation (CMU) de 9710 kg en traction. Cette valeur correspond à une charge statique exercée directement dans le prolongement de l’axe du tendeur.
Quel matériau compose ce tendeur et quelle protection anticorrosion est appliquée ?
Le tendeur est fabriqué en acier estampé de haute résistance, entièrement galvanisé à chaud, ce qui lui confère une bonne résistance à la corrosion dans des conditions normales d’utilisation.
Dans quelles conditions d’utilisation ce tendeur est-il conçu ?
Il est destiné uniquement à la traction et interdit en compression. Il doit être utilisé dans des ensembles où il est incorporé, notamment pour des applications de haubanage, arrimage et gréement.
Quels sont les éléments techniques spécifiques qui assurent la compatibilité de ce tendeur avec d’autres équipements ?
Ce tendeur « US-Type » est équipé de 2 chapes avec axes boulonnés ou goupillés, conformes aux standards industriels, facilitant ainsi son intégration dans des ensembles de levage ou d’arrimage.
Quel est le coefficient de sécurité appliqué à ce produit ?
Le tendeur est conçu avec un coefficient de sécurité de 1/5, garantissant une marge de sécurité adaptée aux charges lourdes en traction.
