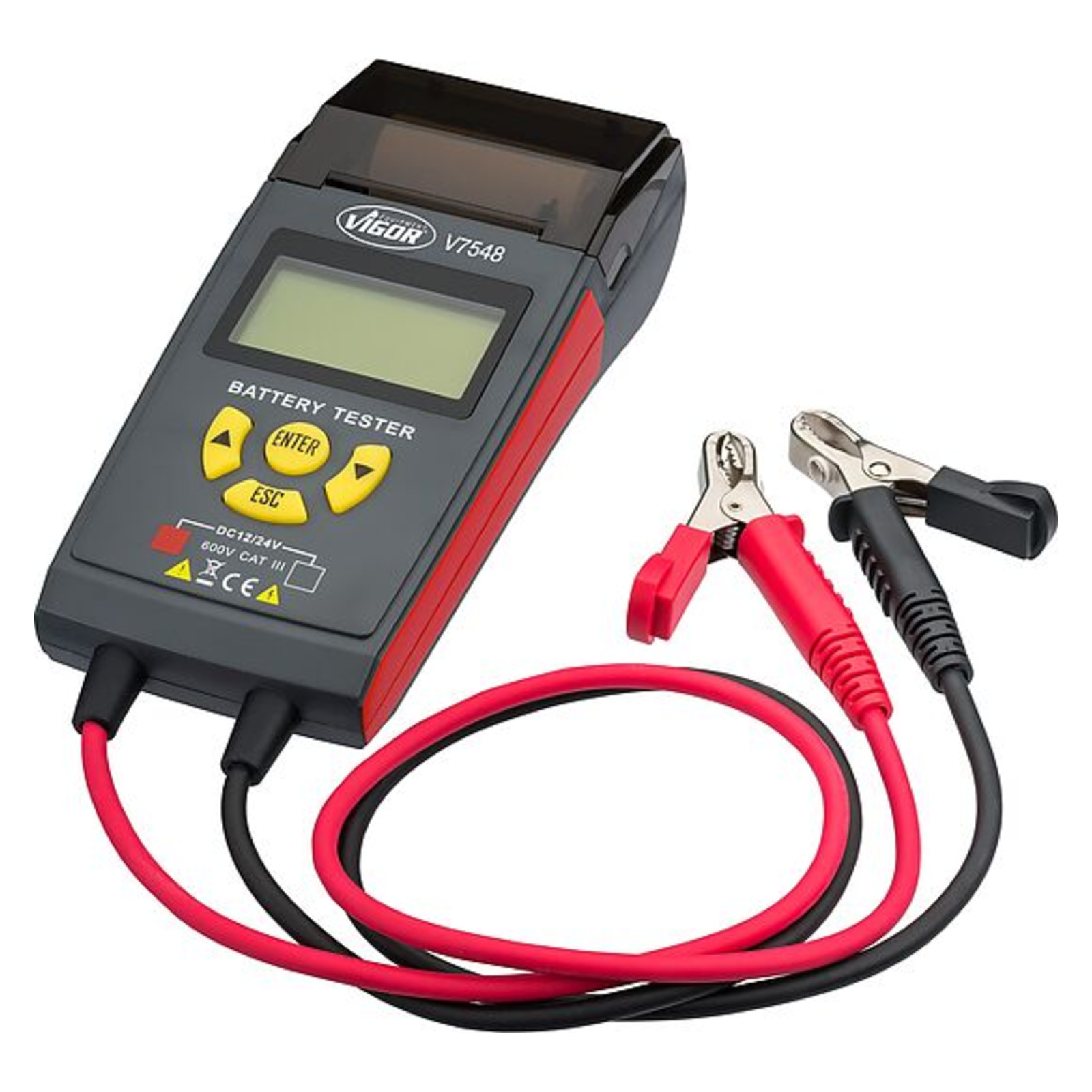

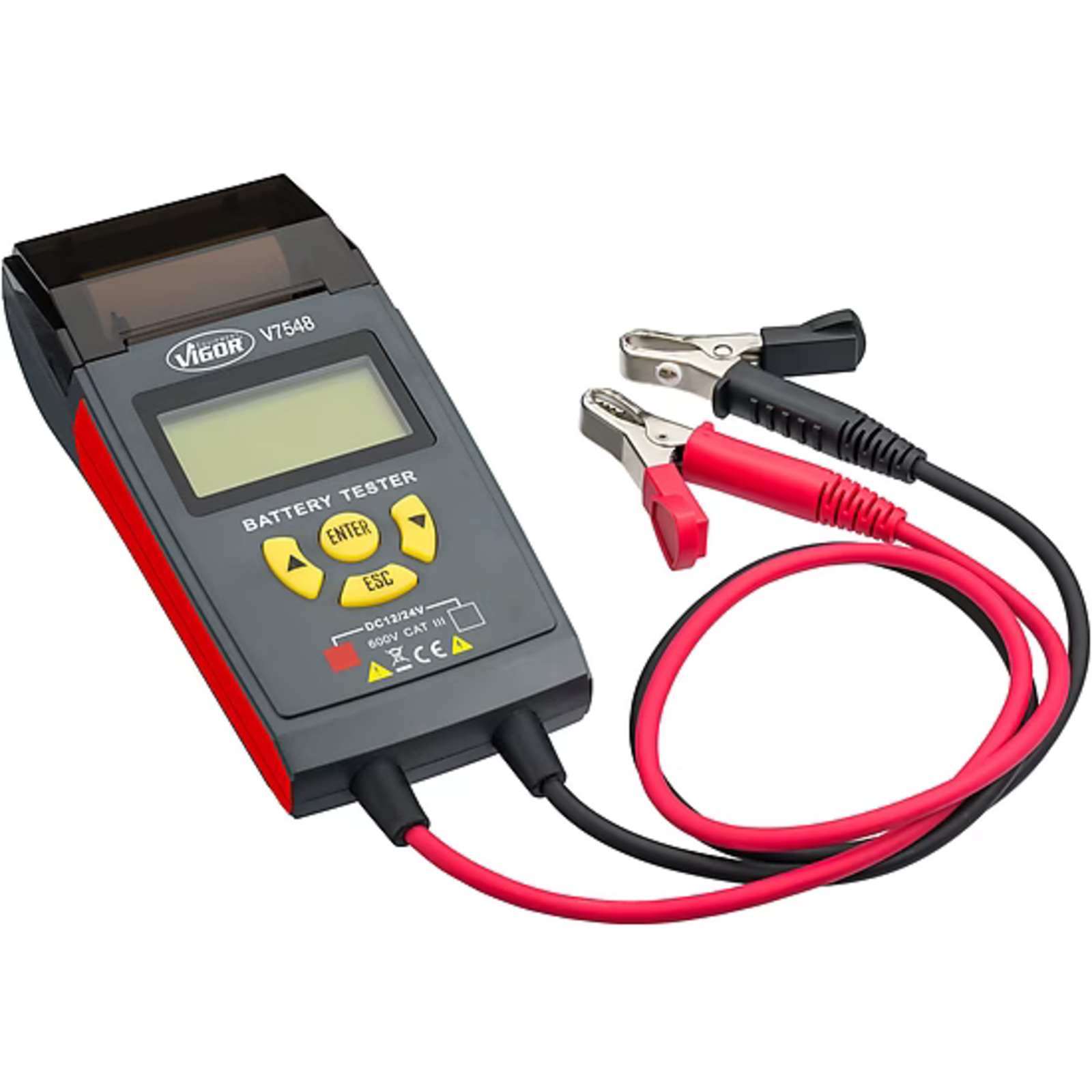

Testeur de batterie VIGOR - V7548

Le testeur de batterie VIGOR V7548 est un appareil professionnel destiné au contrôle complet de l’état des batteries et des circuits de charge des véhicules fonctionnant en 12 et 24 V.

Il est adapté aux batteries Start & Stop et convient pour les véhicules de tourisme, motocyclettes, véhicules de transport et bateaux.
Le V7548 permet d’obtenir un rapport précis sur l’état de la batterie ainsi que sur le système de charge.
Il indique la charge au moment du démarrage du moteur et identifie les batteries défectueuses.

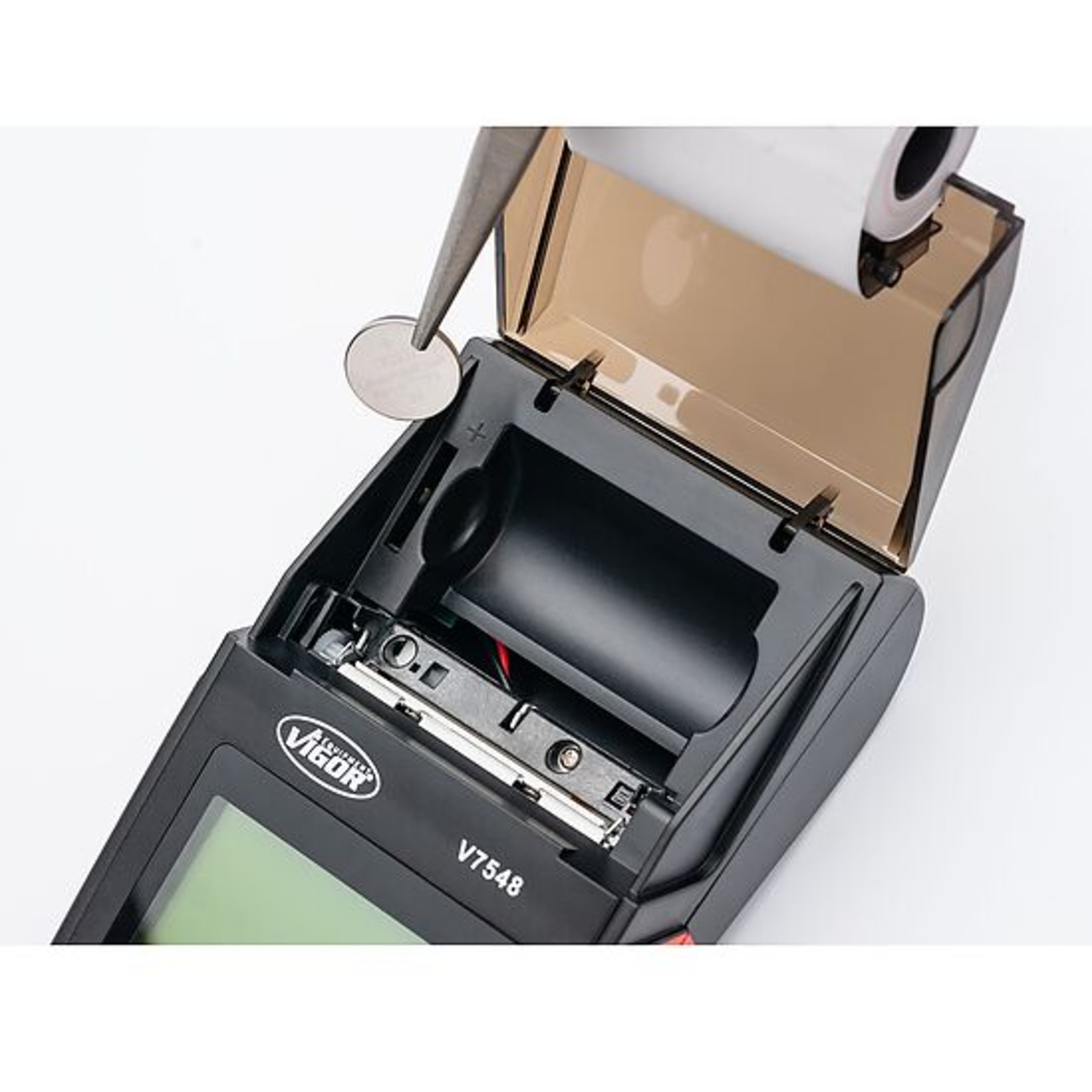

Une fonction d’impression des résultats est disponible en option, facilitée par un rouleau de papier thermique fourni.

Le testeur fonctionne de manière mobile, sans alimentation électrique externe.
Il permet de contrôler la batterie aussi bien montée que démontée.
La manipulation est simple et sécurisée grâce à une protection contre les inversions de polarité qui empêche tout court-circuit.
La longueur des câbles à pinces est de 600 mm.

Le V7548 utilise la méthode 4 fils Kelvin pour une mesure précise et complète des données nécessaires au diagnostic.
Il applique un signal alternatif à fréquence et amplitude fixes pour mesurer le courant alternatif et calculer le résistance interne, ce qui permet d’évaluer la capacité réelle de la batterie sans l’endommager.
Cette méthode est applicable à presque tous les types de batteries, y compris celles de faible capacité.

Le testeur propose deux modes de test de la capacité : un test rapide basé sur une estimation du CCA à partir de la capacité en Ah indiquée sur l’étiquette, et un test précis utilisant directement le CCA affiché sur la batterie.
Il est recommandé d’utiliser le test précis lorsque le CCA est visible pour une meilleure fiabilité.

Les fonctions principales comprennent :
- le test de capacité de la batterie,
- le test de charge au démarrage,
- le test de charge maximale,
- le test du système de charge.

Le test de démarrage analyse la tension minimale lors du lancement du moteur pour évaluer la performance du système de démarrage.
Le test de charge maximale mesure la tension sous charge moteur à régime élevé pour vérifier la capacité du système électrique.
Le test du système de charge contrôle la tension maximale et minimale délivrée par l’alternateur.

Les résultats affichés comprennent la tension de la batterie, le CCA, la résistance interne, ainsi qu’une estimation de l’état de vie restante exprimée en pourcentage.
Un code couleur et des recommandations sont fournies pour guider l’utilisateur dans l’interprétation des résultats et la décision d’entretien ou de remplacement.

Le testeur est conforme à la norme de sécurité IEC/EN61010-1 et à la catégorie CAT III 600V.
Il intègre des protections contre les surcharges, les inversions de polarité, et détecte les connexions défectueuses.

Concernant le conditionnement et la conservation, le V7548 est livré avec un rouleau de papier thermique de rechange.
Il doit être stocké dans un environnement sec, à l’abri de la poussière, des liquides, et des substances agressives.
La température de stockage recommandée est comprise entre -10 et +45 °C, avec une humidité relative maximale de 65%.

Enfin, le testeur est un outil essentiel pour les professionnels de la réparation automobile et de la vente de batteries, offrant une analyse fiable, rapide et sécurisée de l’état des batteries au plomb.

• marque : VIGOR
• référence fournisseur : V7548
• tension de fonctionnement : 12 et 24 V
• longueur des câbles à pinces : 600 mm
• méthode de mesure : méthode 4 fils Kelvin
• types de batteries compatibles : batteries Start & Stop, batteries de faible capacité
• modes de test : test rapide basé sur estimation CCA, test précis utilisant CCA affiché
• fonctions principales : test de capacité de la batterie, test de charge au démarrage, test de charge maximale, test du système de charge
• affichage des résultats : tension de la batterie, CCA, résistance interne, estimation de l’état de vie restante en pourcentage
• norme de sécurité : IEC/EN61010-1
• catégorie de sécurité : CAT III 600V
• protections intégrées : contre les surcharges, inversions de polarité, connexions défectueuses
• température de stockage recommandée : -10 à +45 °C
• humidité relative maximale de stockage : 65%

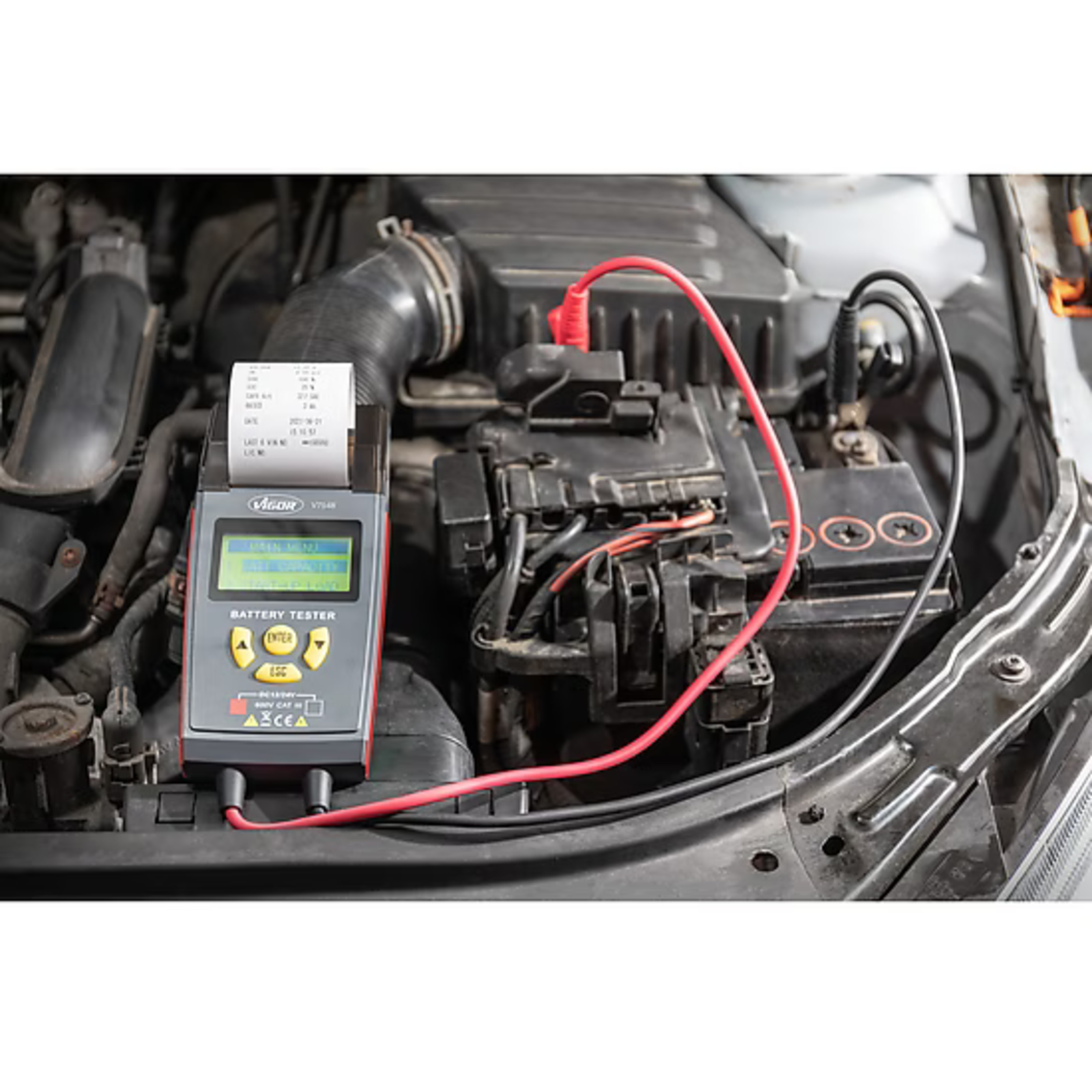

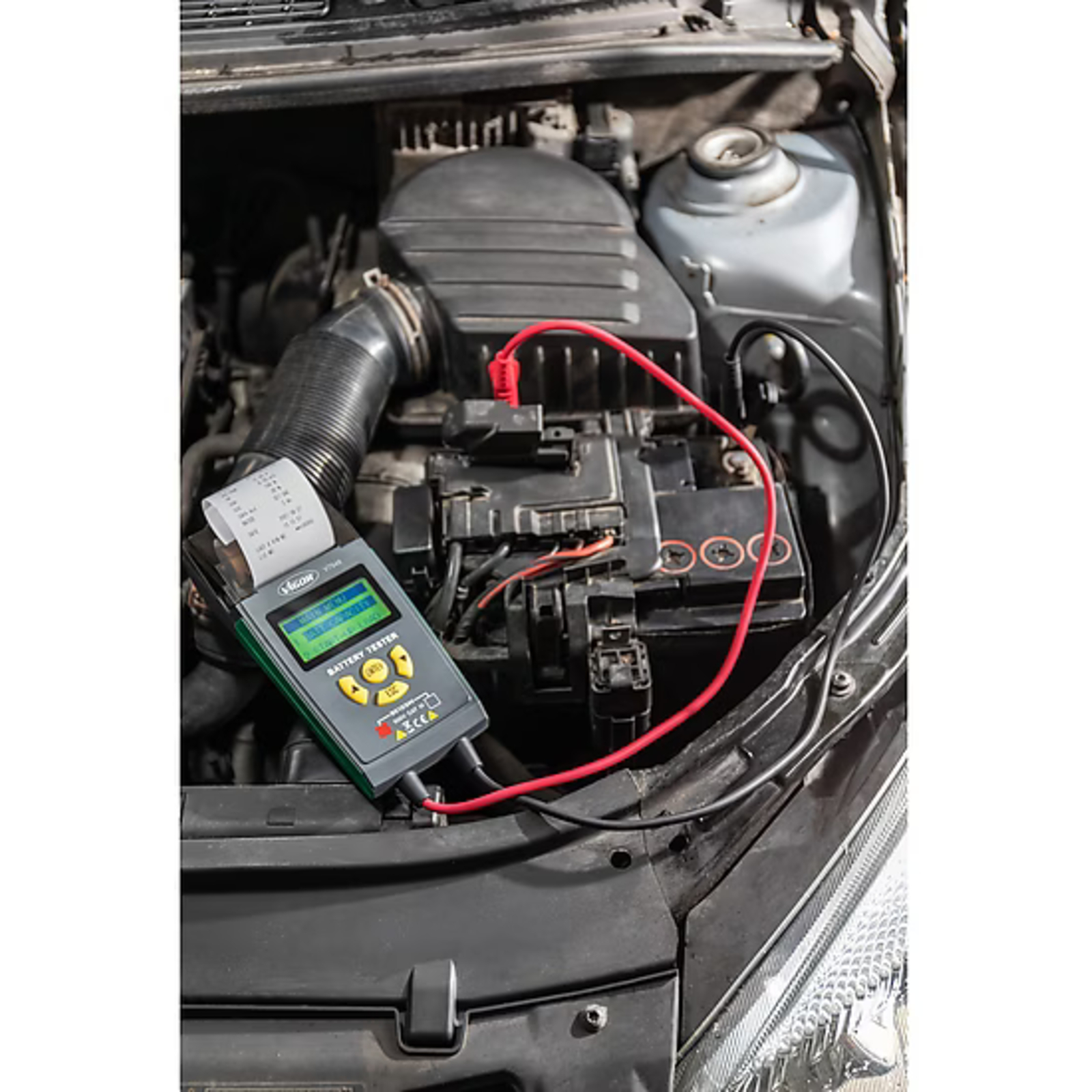

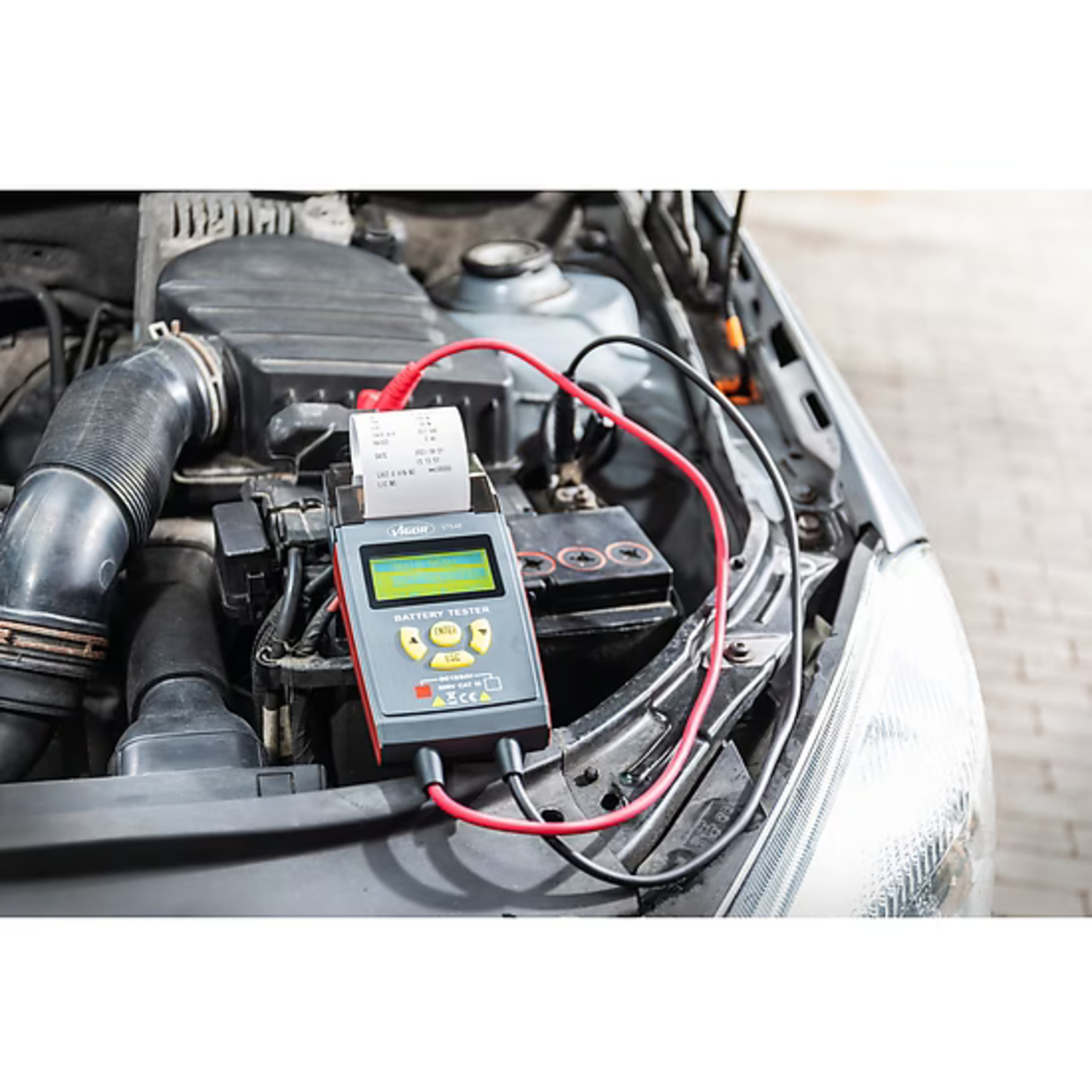

Le testeur de batterie VIGOR V7548 s'utilise en connectant les pinces rouge et noire aux bornes positive et négative de la batterie à tester, en veillant à ce que les connexions soient bien établies pour garantir la précision du test. Avant toute mesure, il faut sélectionner le mode de tension adapté à la batterie (12 V ou 24 V). Deux méthodes de test de capacité sont disponibles : un test rapide basé sur une estimation du CCA à partir de la capacité en Ah indiquée sur l’étiquette, et un test précis utilisant directement le CCA affiché sur la batterie. Il est conseillé de réaliser le test précis lorsque le CCA est visible.

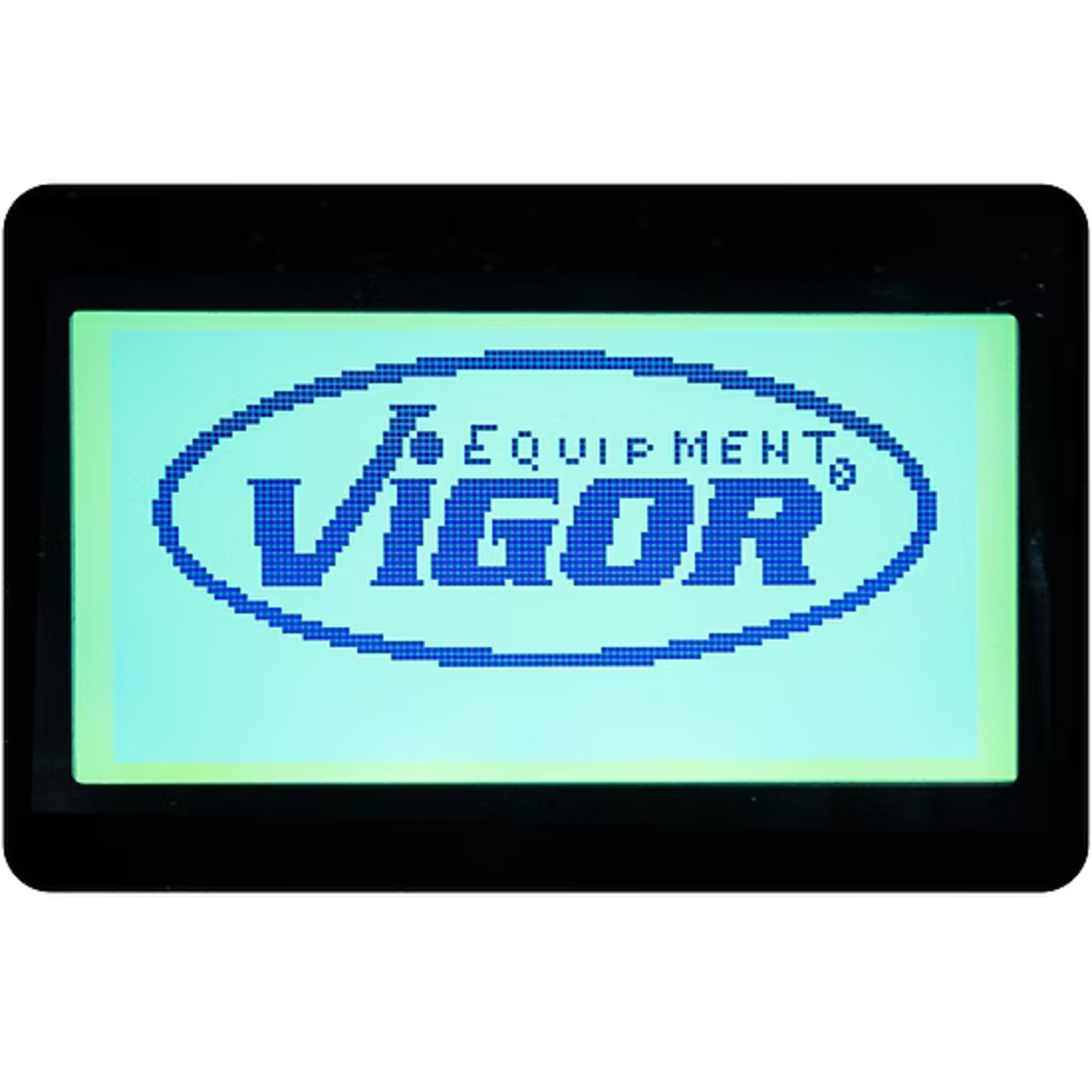

Pour le test de capacité, l’utilisateur choisit le type de batterie et la méthode de test via les touches du testeur, puis lance la mesure. Les résultats s’affichent sur l’écran LCD, indiquant notamment la tension, le CCA, la résistance interne, et une estimation de la durée de vie restante exprimée en pourcentage. Un code couleur accompagne l’interprétation des résultats.

Le testeur permet également de réaliser un test de charge au démarrage du moteur : après avoir éteint le moteur, l’utilisateur connecte le testeur et lance le test. Il démarre ensuite le moteur pour que l’appareil mesure automatiquement la tension minimale pendant le démarrage. Une tension minimale supérieure à 9,6 V (ou 16 V pour un système 24 V) indique un système de démarrage fonctionnel.

Le test de charge maximale s’effectue en démarrant le moteur et en augmentant le régime entre 2000 et 3500 tr/min selon le test, puis en lançant la mesure via le testeur. L’appareil affiche la tension maximale et minimale sous charge moteur, permettant d’évaluer la capacité du système électrique.

Le test du système de charge consiste à démarrer le moteur, connecter le testeur, puis augmenter le régime moteur à 2500-3500 tr/min. Le testeur mesure la tension maximale et minimale délivrée par l’alternateur et affiche les valeurs pour contrôle.

En cas de résultats anormaux (tensions trop basses ou trop hautes), l’utilisateur est invité à vérifier les connexions, câbles, courroies ou composants du système électrique.

Le testeur fonctionne de manière autonome, sans alimentation externe, et peut être utilisé sur une batterie montée ou démontée. Il intègre des protections contre les inversions de polarité et détecte les connexions défectueuses.

Une fonction d’impression des résultats est disponible, permettant d’obtenir un rapport de test horodaté.

Le testeur doit être utilisé dans un environnement sec, à l’abri de la poussière et des substances agressives, avec une température comprise entre -10 et +45 °C et une humidité relative maximale de 65 %.

Ainsi, le client final utilise le testeur en suivant une séquence : sélectionner la tension, connecter les pinces, choisir le type de test (capacité, démarrage, charge maximale, système de charge), lancer la mesure, interpréter les résultats affichés, et éventuellement imprimer le rapport. En cas de dysfonctionnement ou de résultats anormaux, il doit vérifier les connexions et composants associés.
