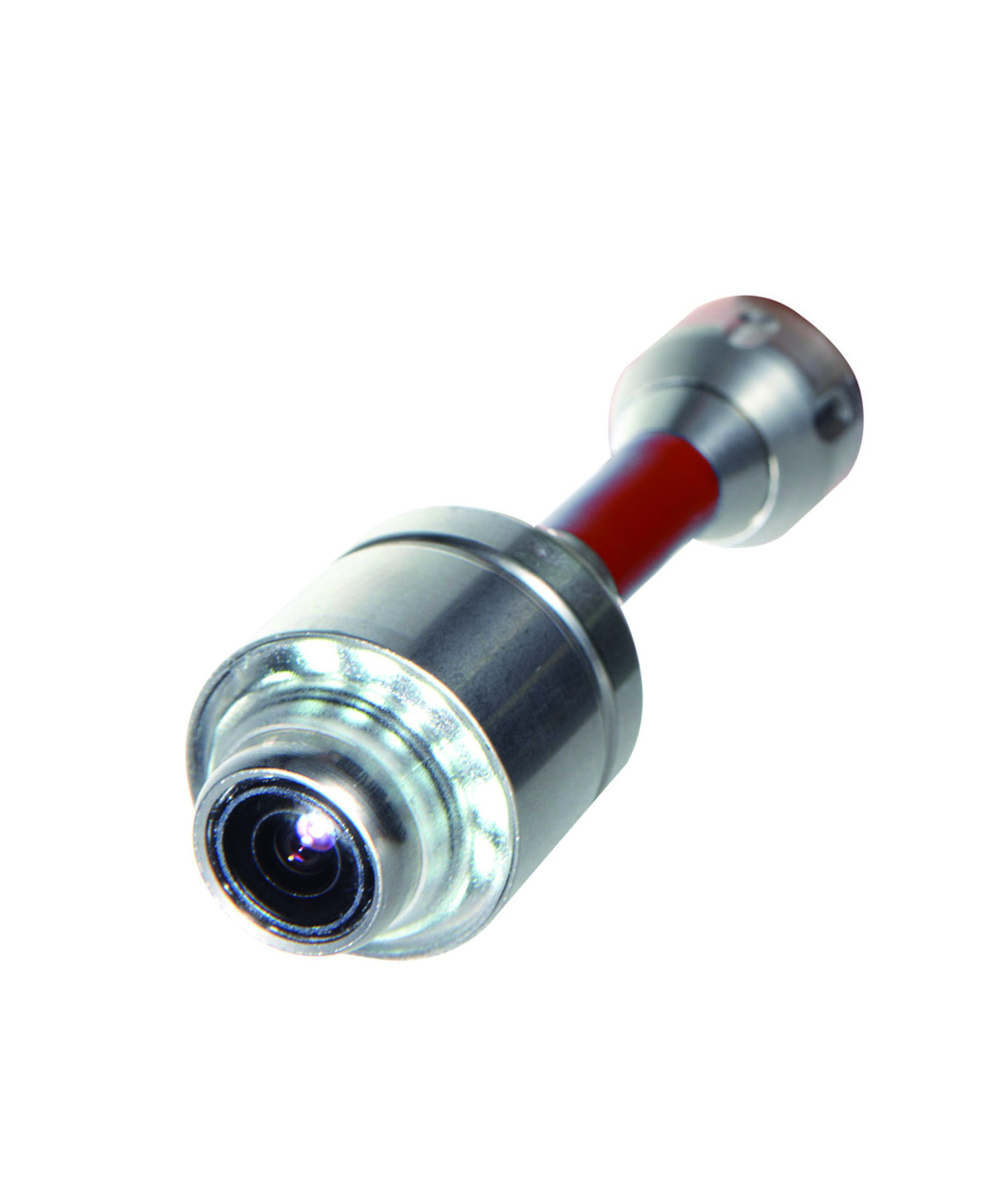

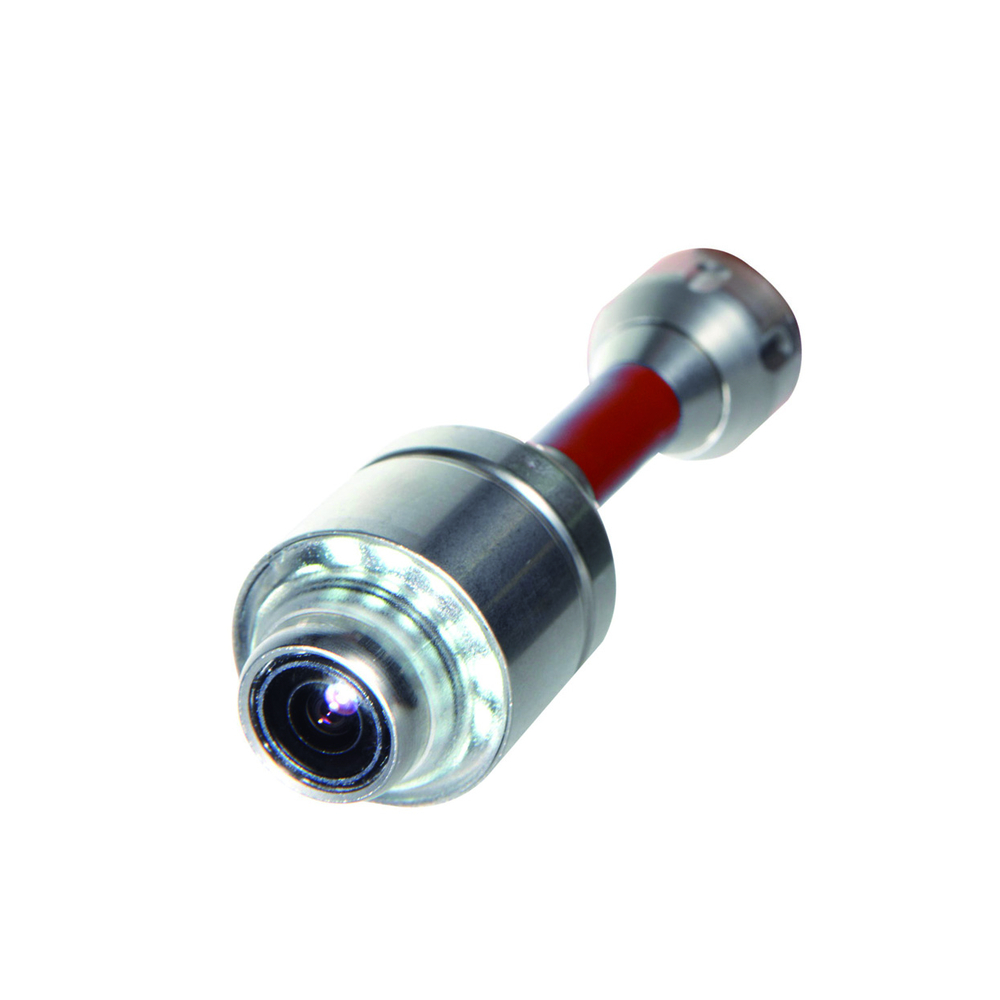

Tête caméra détachable 26mm VX-SWITCH VIRAX - 294052
Référence : V066294052
Découvrez Tête caméra détachable 26mm VX-SWITCH VIRAX - 294052 disponible à l'achat
- Tête de caméra CCD couleur.
- Émetteur intégré 8,9 kHz pour localisation.
- Étanche 3 bar/IP68 pour inspections Ø 40 à 125 mm.
- Grand angle de vision de 115°, sensibilité 0,5 lux.
- 12 LEDs d'éclairage.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La tête caméra détachable 26 mm VX-SWITCH VIRAX est un système portatif d’inspection vidéo tout intégré, conçu pour des inspections précises et localisables dans des canalisations et divers conduits.
Elle est équipée d’une tête de caméra CCD couleur détachable et interchangeable, dotée d’un émetteur intégré fonctionnant à 8,9 kHz, permettant une localisation exacte de la tête dans la canalisation en association avec le localisateur Réf. 294054.
La tête de caméra possède un diamètre de 26 mm et est étanche jusqu’à 3 bars, conformément à la norme IP68.
Elle est adaptée aux inspections de tubes avec un diamètre intérieur allant de 40 à 125 mm, notamment pour des tubes PVC d’évacuation, et peut passer dans des coudes à 90° dès un diamètre intérieur de 50 mm.
Cette caméra offre un grand angle de vision de 115° et une sensibilité de 0,5 lux, garantissant une image précise même dans des environnements peu éclairés.
Elle est équipée de 12 LEDs d’éclairage protégées contre les chocs et l’encrassement, avec un niveau d’éclairage réglable pour s’adapter aux conditions d’inspection.
L’écran couleur TFT de 7 pouces (18 cm) propose une résolution de 800 x 480 pixels, assurant des images lumineuses et de haute qualité.
Cet écran est orientable, fixé dans une valise robuste à double parois renforcées, et détachable grâce à un câble de 2 mètres pour une utilisation en main.
La luminosité et le contraste de l’écran sont réglables, avec une option de protection solaire (Réf. 294034) disponible pour réduire l’éblouissement lors de travaux en extérieur.
Le système fonctionne sur alimentation secteur ou sur batteries rechargeables Ni-MH 12 V, 2,6 Ah (2 batteries fournies), offrant une autonomie jusqu’à 2 heures par batterie.
L’écran affiche le niveau de charge des batteries pour un suivi en temps réel.
L’enregistrement de photos et vidéos s’effectue sur une carte SD de 2 Go fournie, avec une capacité d’enregistrement vidéo jusqu’à 2 heures.
Les fonctions de lecture, avance rapide, retour rapide, pause et suppression sont directement accessibles depuis le Visioval®.
Un port mini USB permet le transfert facile des fichiers vers un PC.
Le localisateur Visioval® VX assure une localisation rapide et précise de la tête de caméra (Ø 26 mm et Ø 40 mm) par radiofréquence 8,9 kHz, jusqu’à 3 mètres de profondeur sous terre.
La position de la tête est affichée de manière intuitive sur l’écran couleur et signalée par un signal acoustique.
Une tige de support télescopique est fournie pour faciliter le maniement.
La tête caméra détachable VX-SWITCH pèse 0,210 kg.
Différents accessoires complètent son utilisation pour la rendre plus efficace et pratique, tels que passe-coude, anneau de guidage, centreur à roulettes, ou poids pour l’inspection des cheminées.
Le produit est livré avec 2 batteries Ni-MH 12 V, 2,6 Ah, un bloc d’alimentation secteur, un tapis antidérapant pour la valise, une carte SD 2 Go, un câble USB, ainsi que 5 coupoles en plexiglas adaptées aux têtes VX-40 et VX-SWITCH.
Caractéristiques principales :
- Grand angle de vision de 115° et sensibilité de 0,5 lux pour une image claire même dans les endroits sombres.
- 12 LEDs d’éclairage protégées contre les chocs et l’encrassement, avec un niveau d’éclairage réglable.
- Poids léger de 0,210 kg.
- Compatible avec le système Visioval® VX-SWITCH doté de têtes de caméra interchangeables.
Usages et applications :
- Inspection verticale ou horizontale de canalisations, conduits d’échappement, conduits de ventilation, conduits de fumée, faux plafonds, installations industrielles, cavités diverses.
- Permet une localisation rapide et précise de la tête dans la canalisation grâce à l’émetteur intégré.
Fonctionnement :
- Utilisée avec le localisateur Visioval® VX (Réf. 294054) pour la détection par radiofréquence jusqu’à 3 mètres de profondeur sous terre.
- Affichage numérique de la position et de l’inclinaison de la tête sur l’écran du système Visioval®.
- Enregistrement photo et vidéo possible via le système Visioval® sur carte SD 2 GB fournie.
Dimensions et poids :
- Diamètre de la tête : 26 mm
- Poids : 0,210 kg
Performances :
- Étanchéité IP68, résistance à une pression de 3 bars.
- Sensibilité 0,5 lux.
- Angle de vision 115°.
Matériaux et composition :
- Émetteur intégré 8,9 kHz.
- LEDs protégées contre les chocs et l’encrassement.
Compatibilités :
- Compatible avec le système Visioval® VX-SWITCH et ses têtes de caméra interchangeables.
- Nécessite le localisateur Visioval® VX pour la localisation.
Conditions d’utilisation et recommandations :
- Convient pour les inspections dans des diamètres intérieurs de 40 à 125 mm.
- Passage des coudes à 90° possible en Ø 50 mm.
- Utilisation recommandée avec différents accessoires pour faciliter l’inspection (passe-coude, anneau de guidage, centreur à roulettes, poids pour cheminées).
Avantages produit :
- Tête de caméra détachable et interchangeable pour une flexibilité maximale.
- Localisation précise grâce à l’émetteur intégré.
- Éclairage puissant et réglable pour une visibilité optimale.
- Étanchéité élevée adaptée aux environnements humides.
Conditionnement, stockage, conservation :
- Livré avec le système Visioval® VX-SWITCH (mallette plastique renforcée).
- Stockage dans la mallette prévue pour protéger l’équipement.
Cette tête de caméra est une composante essentielle du système d’inspection vidéo Visioval® VX-SWITCH, offrant une solution fiable et performante pour le contrôle visuel et la localisation dans les canalisations de petits diamètres.
Désignation : Tête caméra détachable Ø26mm VX-SWITCH
Type tête caméra : Ø 26 mm
Tête de caméra détachable : Oui
Localisateur : -
kg : 0,210
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelle est la plage de diamètres intérieurs compatibles avec la tête de caméra détachable Ø 26 mm Visioval VX-SWITCH ?
Cette tête de caméra est conçue pour l’inspection des canalisations avec un diamètre intérieur compris entre 40 et 125 mm. Elle peut également passer les coudes à 90° en Ø intérieur 50 mm.
Comment se localise précisément la tête de caméra dans la canalisation ?
La tête intègre un émetteur radiofréquence 8,9 kHz qui permet une localisation rapide et précise avec le localisateur Visioval® VX (Réf. 294054). La profondeur de localisation peut atteindre 3 mètres sous terre, avec un affichage numérique de la position et de l’inclinaison de la tête sur l’écran.
Quelles sont les caractéristiques d’étanchéité et d’éclairage de cette tête de caméra ?
La tête est étanche IP68 et supporte une pression jusqu’à 3 bars, adaptée aux environnements humides. Elle dispose de 12 LEDs d’éclairage protégées contre les chocs et l’encrassement, avec un niveau d’éclairage réglable pour une visibilité optimale dans les zones sombres.
Quels sont les avantages techniques liés à l’image et à la maniabilité de cette caméra ?
La caméra CCD couleur offre un grand angle de vision de 115° et une sensibilité de 0,5 lux, garantissant une image claire même dans des conditions de faible luminosité. La tête est légère (0,210 kg) et détachable, facilitant l’interchangeabilité et la flexibilité d’utilisation avec le système Visioval® VX-SWITCH.
Quels accessoires sont recommandés pour optimiser l’utilisation de cette tête de caméra ?
Différents accessoires comme le passe-coude, l’anneau de guidage, le centreur à roulettes et le poids pour cheminées sont recommandés pour faciliter l’inspection et améliorer la précision des contrôles dans les canalisations.
