Tête caméra détachable 40mm VX-SWITCH VIRAX - 294053
Référence : V066294053
Découvrez Tête caméra détachable 40mm VX-SWITCH VIRAX - 294053 disponible à l'achat
- Émetteur intégré 8,9 kHz pour localisation
- Tête étanche 1bar/IP67, rotative à 360°, pivotante à 180°
- Inspection des Ø int 50 à 200 mm
- Grand angle de vision de 115°
- 12 LEDs d’éclairage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La tête caméra détachable 40 mm VX-SWITCH VIRAX est un système portatif d’inspection vidéo tout intégré, spécialement conçu pour la localisation précise et l’inspection de canalisations et conduits.

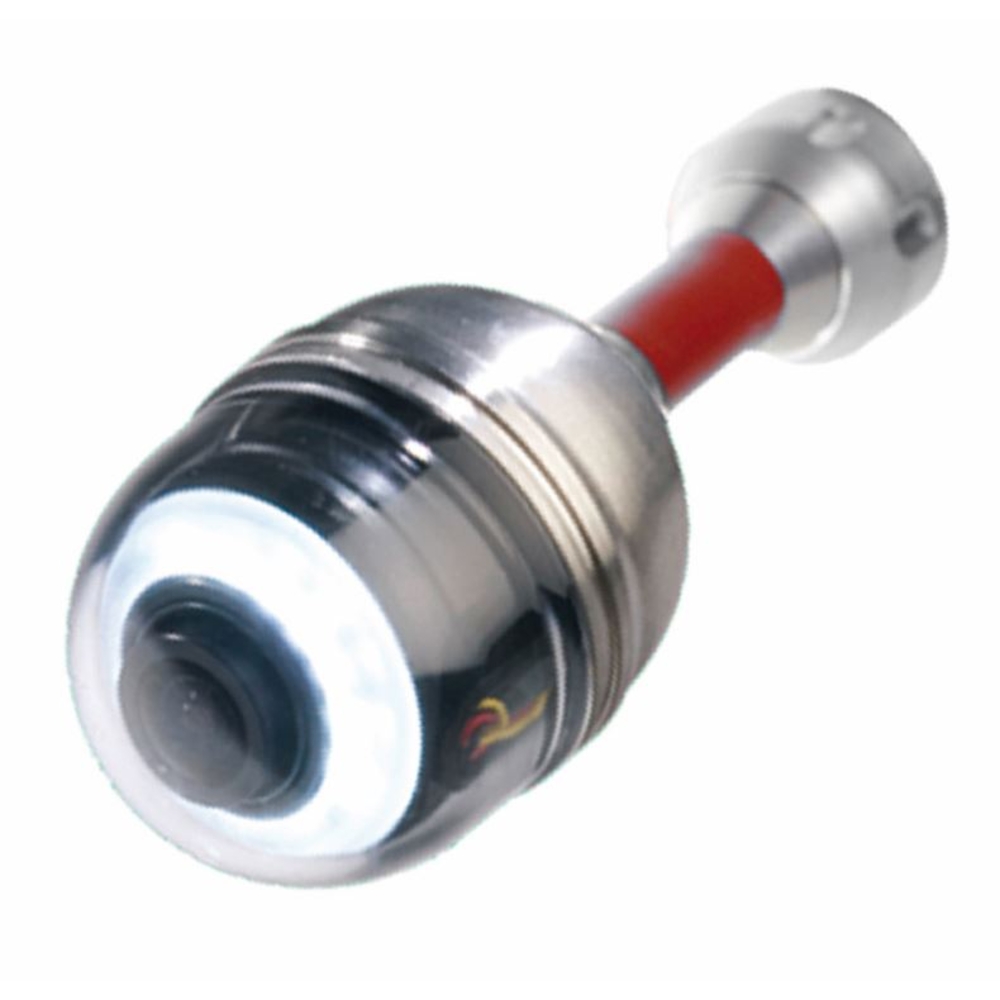

Cette tête de caméra CCD couleur possède un diamètre de 40 mm et est étanche à 1 bar (IP67).

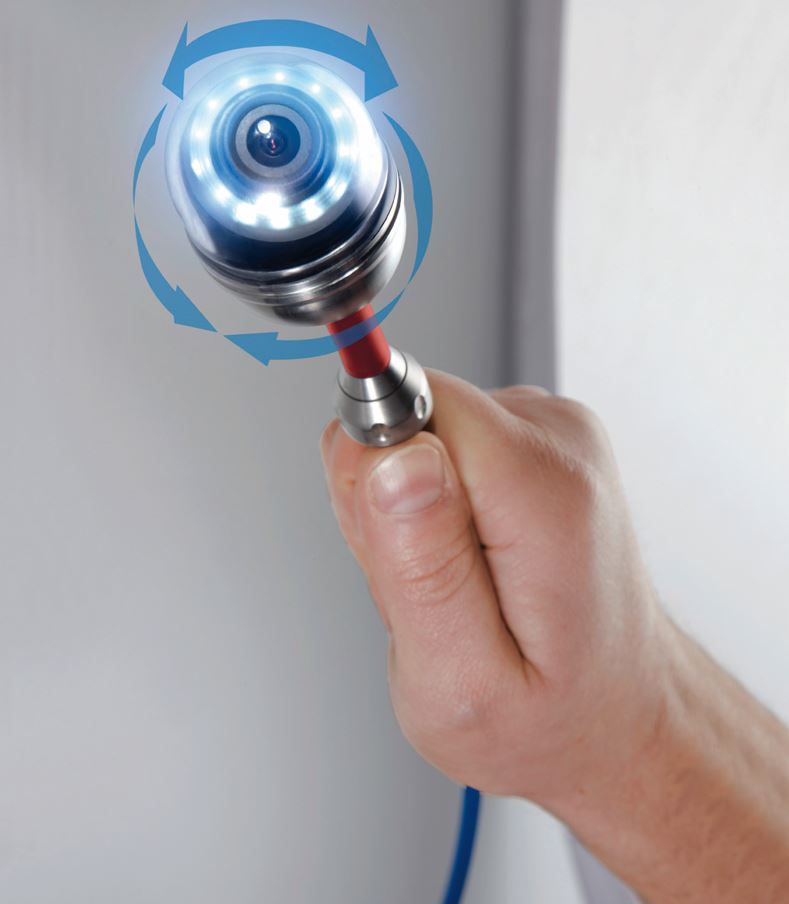

Elle est rotative à 360° et pivotante à 180°, permettant ainsi une inspection complète des diamètres intérieurs allant de 50 à 200 mm.
La tête est détachable et interchangeable, offrant une grande flexibilité d’utilisation au sein du système Visioval® VX-SWITCH.
Elle est équipée d’un émetteur intégré à 8,9 kHz pour une localisation exacte dans la canalisation, nécessitant l’utilisation du localisateur Réf. 294054.
Le grand angle de vision de 115° et la sensibilité de 0,5 lux garantissent une image précise même dans des environnements peu éclairés.
L’éclairage est assuré par 12 LEDs protégées contre les chocs et l’encrassement, avec un niveau d’éclairage réglable.

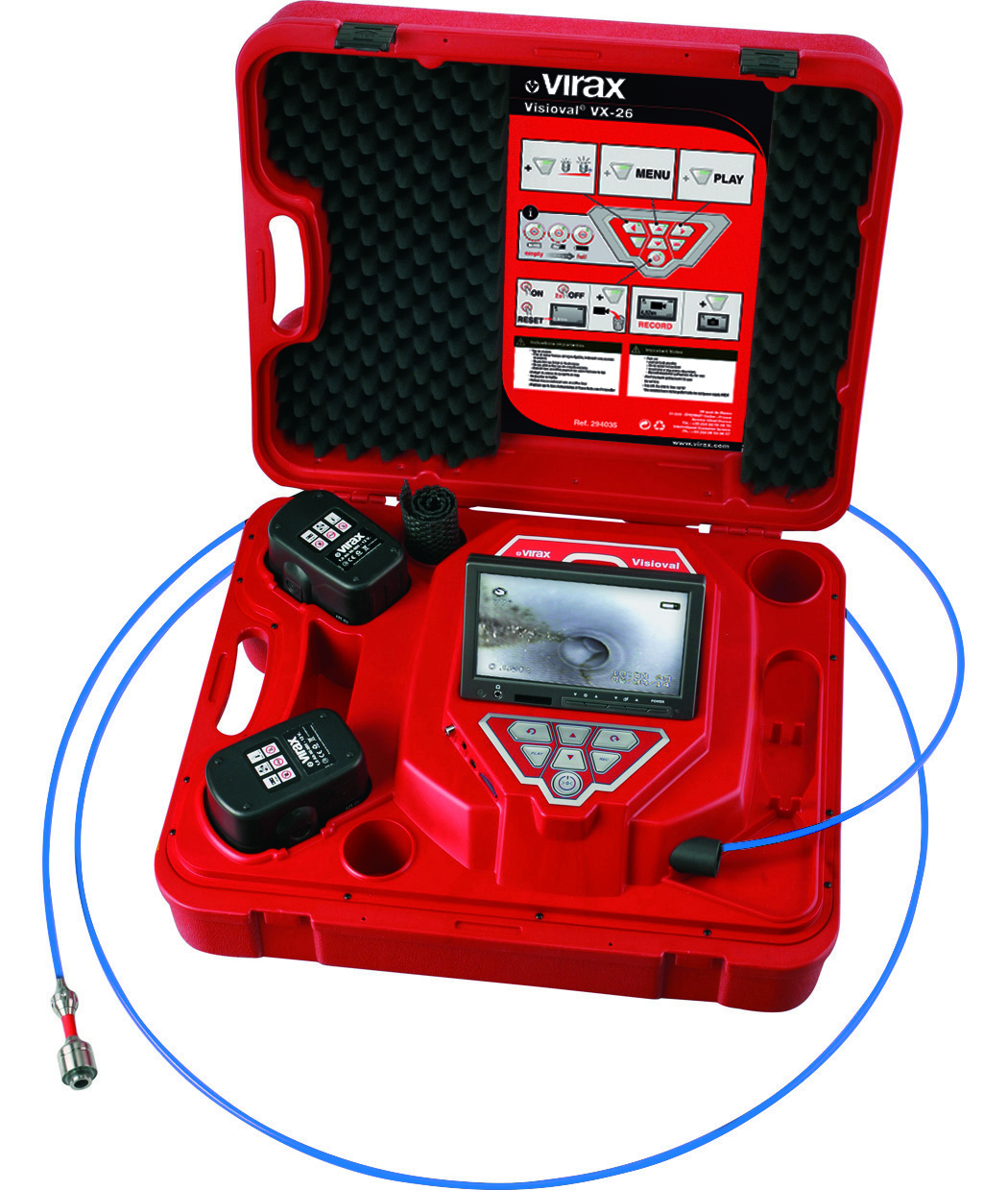

L’affichage s’effectue sur un écran couleur TFT de 7 pouces (18 cm) intégré dans une valise plastique à double parois renforcées.
L’écran, d’une résolution de 800 x 480 pixels, est orientable et détachable grâce à un câble de 2 mètres, pour une prise en main confortable.
La luminosité et le contraste de l’écran sont réglables.
Une option de protection solaire (Réf. 294034) est disponible pour réduire l’éblouissement lors d’un travail en extérieur.
Le système fonctionne sur alimentation secteur ou sur batteries rechargeables (2 batteries Ni-MH 12 V, 2,6 Ah fournies).
L’autonomie est indiquée sur l’écran, avec jusqu’à 2 heures d’utilisation par batterie.
Le niveau de rechargement des batteries est également affiché.
Les enregistrements photo et vidéo se font sur une carte SD de 2 GB fournie, avec une capacité d’enregistrement vidéo jusqu’à 2 heures.
Les fonctions de lecture, avance rapide, retour rapide, pause et suppression sont accessibles directement depuis le Visioval®.
Un port mini USB permet de transférer facilement les fichiers sur un PC.
Le localisateur Visioval® VX associé permet une localisation rapide et précise de la tête de caméra par radiofréquence 8,9 kHz jusqu’à 3 mètres de profondeur sous la terre.
La position de la tête est affichée de façon intuitive sur l’écran couleur du localisateur, accompagnée d’un signal acoustique.
Une tige de support télescopique facilite la manipulation.
Le localisateur est alimenté par une batterie Li-Ion 3,7 V.
La tête caméra détachable Ø 40 mm VX-SWITCH pèse 0,250 kg.
Elle est adaptée pour l’inspection de tubes PVC d’évacuation, conduits d’échappement, ventilation, fumée, faux plafonds, installations industrielles et autres cavités diverses.
Elle permet notamment le passage dans des coudes à 90° avec un diamètre intérieur minimum de 80 mm.
Ce système est livré avec plusieurs accessoires pour optimiser son utilisation, notamment un tapis antidérapant pour éviter le glissement de la valise sur des sols carrelés, 5 coupoles en plexiglas, une carte SD, un câble USB, ainsi que les batteries et le bloc d’alimentation secteur.
En résumé, la tête caméra détachable 40 mm VX-SWITCH VIRAX est un outil professionnel performant et polyvalent, offrant une inspection vidéo de haute qualité, une localisation précise, une grande maniabilité grâce à sa tête orientable et interchangeable, ainsi qu’une autonomie confortable pour les interventions sur canalisations et conduits de différents diamètres.
Description du produit :
La tête de caméra CCD couleur détachable VISIOVAL 40 mm orientable est conçue pour l’inspection vidéo de canalisations et conduits. Elle est équipée d’un émetteur intégré fonctionnant à 8,9 kHz pour une localisation précise dans la canalisation (localisateur réf. 294054 requis). Cette tête de caméra est étanche (1 bar/IP67), rotative à 360° et pivotante à 180°, adaptée aux inspections de diamètres intérieurs de 50 à 200 mm. Elle offre un grand angle de vision de 115° avec une sensibilité de 0,5 lux, permettant une image nette même dans des environnements sombres. L’éclairage est assuré par 12 LEDs protégées contre les chocs et l’encrassement, avec un niveau d’éclairage réglable.
Usages et applications :
- Inspection vidéo de canalisations verticales ou horizontales
- Contrôle de conduits d’échappement, de ventilation, de fumée
- Exploration de faux plafonds, installations industrielles, cavités diverses
- Convient pour diamètres intérieurs de tubes de 50 à 200 mm
Fonctionnement :
La tête de caméra est utilisée avec le système Visioval® VX-SWITCH, qui comprend un écran couleur TFT 7" (18 cm) offrant une résolution de 800 x 480 pixels pour des images lumineuses et de qualité. L’écran est orientable, fixé dans la valise, et détachable pour une utilisation en main (câble de 2 m). La caméra affiche numériquement la position (précision 4 cm) et l’inclinaison de la tête sur l’écran. La fonction « Home » permet de recentrer la tête en position droite (exclusif à la tête Ø 40 mm). L’éclairage LED est réglable en intensité. L’alimentation se fait sur secteur ou batteries rechargeables (2 batteries Ni-MH fournies), avec une autonomie indiquée jusqu’à 2 heures par batterie.
Caractéristiques techniques détaillées :
- Diamètre de la tête : 40 mm orientable
- Étanchéité : 1 bar / IP67
- Rotation : 360°
- Pivot : 180°
- Sensibilité : 0,5 lux
- Angle de vision : 115°
- Éclairage : 12 LEDs avec intensité réglable
- Résolution écran : 800 x 480 pixels
- Taille écran : 7" (18 cm), orientable et détachable
- Émetteur intégré : 8,9 kHz pour localisation
- Poids : 0,250 kg
Dimensions, poids, valeurs, tolérances :
- Tête Ø 40 mm orientable
- Poids : 0,250 kg
- Passage des coudes à 90° possible en diamètre intérieur 80 mm
Performances :
- Localisation précise dans la canalisation avec affichage numérique et signal acoustique (avec localisateur réf. 294054)
- Image nette dans des zones peu éclairées grâce à la haute sensibilité et l’éclairage LED puissant et réglable
- Fonction « Home » pour recentrer la tête rapidement
Matériaux et composition :
- Structure étanche et résistante à l’eau (IP67)
- LEDs protégées contre les chocs et l’encrassement
- Coupoles en plexiglas fournies pour protection (5 pièces incluses avec le système)
Compatibilités :
- Compatible avec le système Visioval® VX-SWITCH
- Utilisable avec le localisateur Visioval® VX réf. 294054 pour la localisation dans les canalisations
- Système portatif complet avec mallette plastique à double parois renforcées
Normes et certifications :
- Étanchéité certifiée IP67 (1 bar)
Conditions d’utilisation et recommandations :
- Convient pour inspections dans des tubes et conduits de diamètre intérieur 50 à 200 mm
- Passage des coudes à 90° possible à partir de 80 mm de diamètre intérieur
- Utilisation recommandée avec accessoires complémentaires (passe-coude, anneau de guidage, centreur à roulettes, poids pour inspection de cheminées) pour faciliter l’inspection
Avantages produit :
- Tête de caméra détachable et orientable facilitant les inspections complexes
- Localisation précise grâce à l’émetteur intégré et au localisateur dédié
- Image de haute qualité même en faible luminosité
- Écran couleur orientable et détachable pour une meilleure ergonomie
- Autonomie sur batteries avec indication du niveau de charge
- Éclairage LED puissant et réglable, protégé contre les chocs
Conditionnement, stockage, conservation :
- Livré en mallette plastique renforcée avec tapis antidérapant pour éviter le glissement
- Accessoires inclus : 2 batteries Ni-MH 12 V 2,6 Ah, bloc d’alimentation secteur, carte SD 2 GB, câble USB, 5 coupoles en plexiglas
Autres informations utiles :
- Enregistrement photo et vidéo possible sur carte SD, avec fonctions lecture, avance, retour rapide, pause et suppression directement sur le Visioval®
- Port mini USB pour transfert des fichiers sur PC
- Batterie Li-Ion 3,7 V utilisée pour le localisateur, avec tige télescopique facilitant le travail
Cette tête de caméra est une solution polyvalente et robuste pour les inspections vidéo précises dans divers types de conduits et canalisations, offrant une grande flexibilité grâce à sa rotativité, son pivotement et son système d’éclairage performant.
Désignation : Tête caméra détachable Ø40mm VX-SWITCH
Type tête caméra : Ø 40 mm orientable
Tête de caméra détachable : Oui
Localisateur : -
kg : 0,250
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quelles sont les capacités d’inspection de la tête de caméra détachable VISIOVAL 40 mm vx-switch ?
Cette tête de caméra est conçue pour l’inspection de tubes et conduits avec un diamètre intérieur compris entre 50 et 200 mm. Elle permet le passage des coudes à 90° à partir d’un diamètre intérieur de 80 mm, offrant ainsi une grande flexibilité pour les inspections dans des réseaux complexes.
Comment fonctionne la localisation de la tête de caméra dans la canalisation ?
La tête de caméra intègre un émetteur à 8,9 kHz qui permet une localisation précise dans la canalisation à l’aide du localisateur Visioval® VX (réf. 294054). La position est affichée numériquement avec une précision de 4 cm sur l’écran couleur, accompagnée d’un signal acoustique pour un repérage efficace.
Quels sont les éléments techniques assurant la qualité d’image dans des environnements sombres ?
La tête de caméra dispose d’un capteur CCD couleur avec une sensibilité de 0,5 lux et un grand angle de vision de 115°. Elle est équipée de 12 LEDs d’éclairage protégées contre les chocs et l’encrassement, dont l’intensité est réglable pour s’adapter aux conditions d’éclairage variées.
Quels sont les avantages liés à la rotativité et à l’orientation de la tête de caméra ?
La tête est rotative à 360° et pivotante à 180°, ce qui facilite l’inspection visuelle complète des conduits. Elle dispose également d’une fonction « Home » exclusive à ce modèle, permettant de recentrer rapidement la tête en position droite pour un repérage et une navigation simplifiés.
Quelles sont les caractéristiques de l’écran utilisé avec cette tête de caméra ?
L’écran couleur TFT de 7 pouces (18 cm) offre une résolution de 800 x 480 pixels pour des images lumineuses et détaillées. Il est orientable, fixé dans la valise, et détachable pour une utilisation en main via un câble de 2 mètres. La luminosité et le contraste sont réglables selon les besoins.
