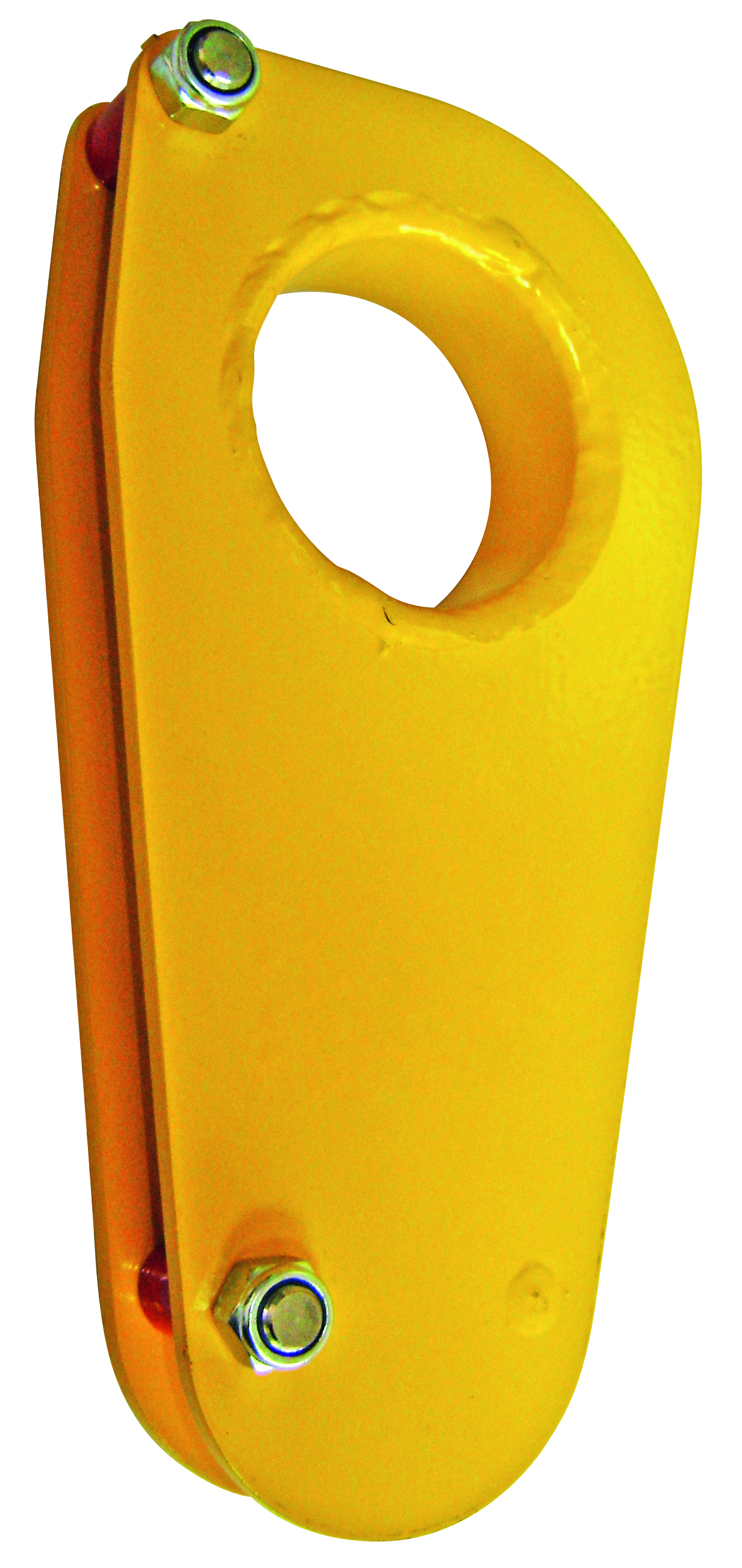

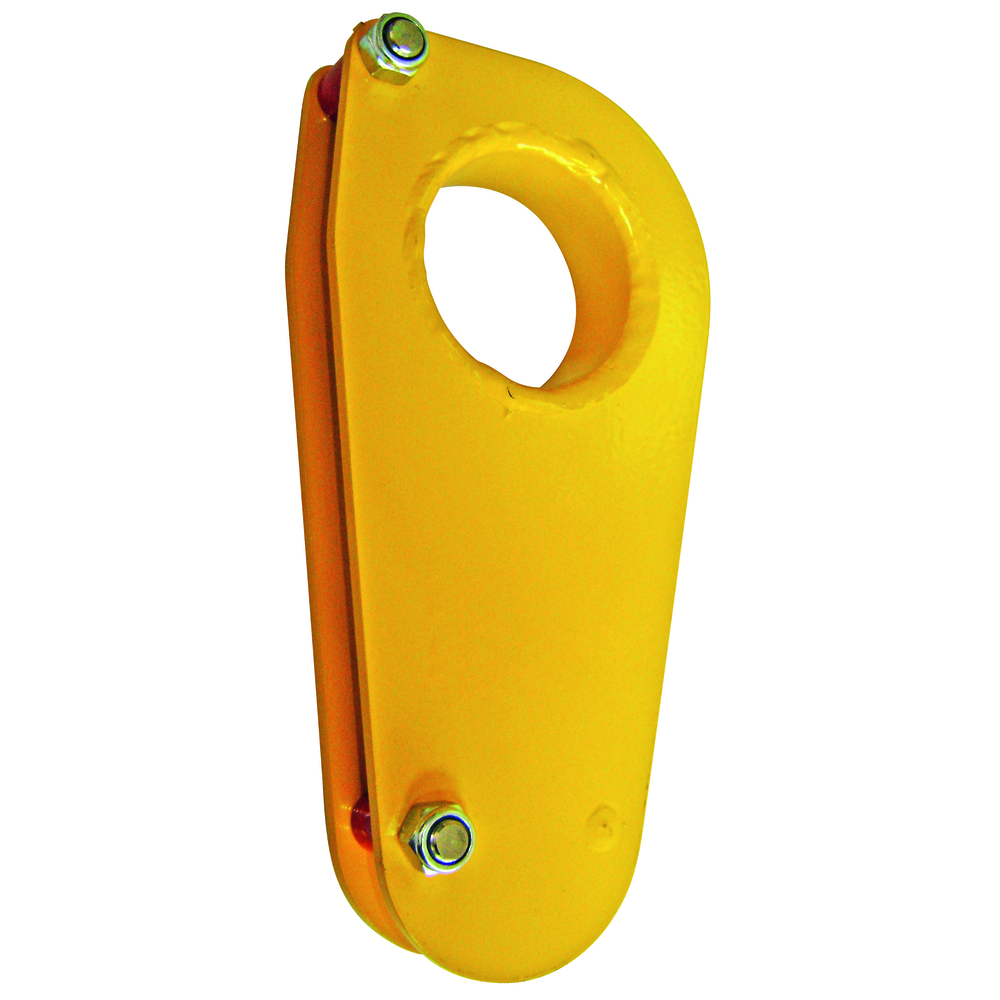

Tête équilibrante tc cmu 2 t a 45° câble d.10-11 mm am LEVAC - 6132B

Tête équilibrante tc cmu 2 t a 45° câble d.10-11 mm am.
Tête d'équilibrage pour élingue-câble
Applications : levage et recherche du centre de gravité de charges déséquilibrées avec élingue-câble
Fabrication sans soudure portante
Se bloque et se débloque automatiquement
Revêtement époxy à chaud
Coefficient de sécurité : 1/3

Matière dominante:
Diamètre câble (mm): 10-11
CMU (kg): 2000

Tête d’équilibrage pour élingue-câble, référence 6132, conçue pour le levage et la recherche du centre de gravité de charges déséquilibrées. Adaptée aux câbles de diamètre 10-11 mm, avec une capacité maximale d’utilisation (CMU) de 2000 kg à un angle de 45°.

Caractéristiques principales :
- Fabrication sans soudure portante assurant robustesse et sécurité.
- Revêtement époxy appliqué à chaud pour une meilleure protection contre la corrosion.
- Coefficient de sécurité de 3.
- Fonctionnement automatique : la tête se bloque et se débloque automatiquement grâce au système de verrouillage par tour mort.
- Permet de positionner la charge au-dessus du centre de gravité supposé en faisant circuler le câble ou la chaîne autour de la tête d’équilibrage.

Dimensions et poids :
- Poids de la tête : 3 kg.
- Dimensions principales : A = 290 mm, B = 77 mm, C = 67 mm, D = 24 mm, E = 29 mm, F = 24 mm, G = 29 mm.

Fonctionnement et consignes d’utilisation :
- En position libre (élingue détendue), le câble ou la chaîne circule autour de la tête pour permettre son déplacement et positionnement.
- Lors du levage, l’élingue-câble se bloque autour du tube grâce au tour mort, et la tension de la chaîne verrouille automatiquement la position.
- En cas de déséquilibre trop important, il est recommandé de reposer la charge et de relâcher l’élingue afin de libérer la tension autour du tube.
- Pour débloquer, utiliser le câble d’ouverture et déplacer la tête avec le moyen de levage.
- Utiliser un diamètre de câble égal ou supérieur à celui indiqué et vérifier la compatibilité avec la tête.
- Pour un équilibrage nécessitant plusieurs points d’accrochage, utiliser plusieurs têtes d’équilibrage.
- La répartition des efforts doit respecter un maximum de 70 % sur un brin et 30 % sur l’autre.
- Veiller à placer les points d’accrochage de la chaîne sur la pièce à lever pour obtenir un angle d’élingage maximal de 120°.
- Utiliser une chaîne conforme à la norme DIN/ISO 3076.

Applications :
- Levage et équilibrage de charges avec élingue-câble.
- Recherche du centre de gravité de charges déséquilibrées.

Normes et certifications :
- Conforme à la directive européenne Équipement de Levage 2006/42/CE.

Conditionnement, stockage et conservation :
- Le produit doit être stocké dans un endroit sec pour préserver le revêtement époxy.
- Manipuler avec précaution pour éviter tout choc pouvant endommager la structure.

Avantages produit :
- Sécurité renforcée grâce au coefficient de sécurité élevé et à la fabrication sans soudure.
- Facilité d’utilisation avec un système de verrouillage automatique.
- Adaptabilité à différents diamètres de câble et possibilités d’utilisation en multi-points d’accrochage.

Cette tête équilibrante est un équipement fiable et performant pour les opérations de levage complexes nécessitant un positionnement précis des charges déséquilibrées.
