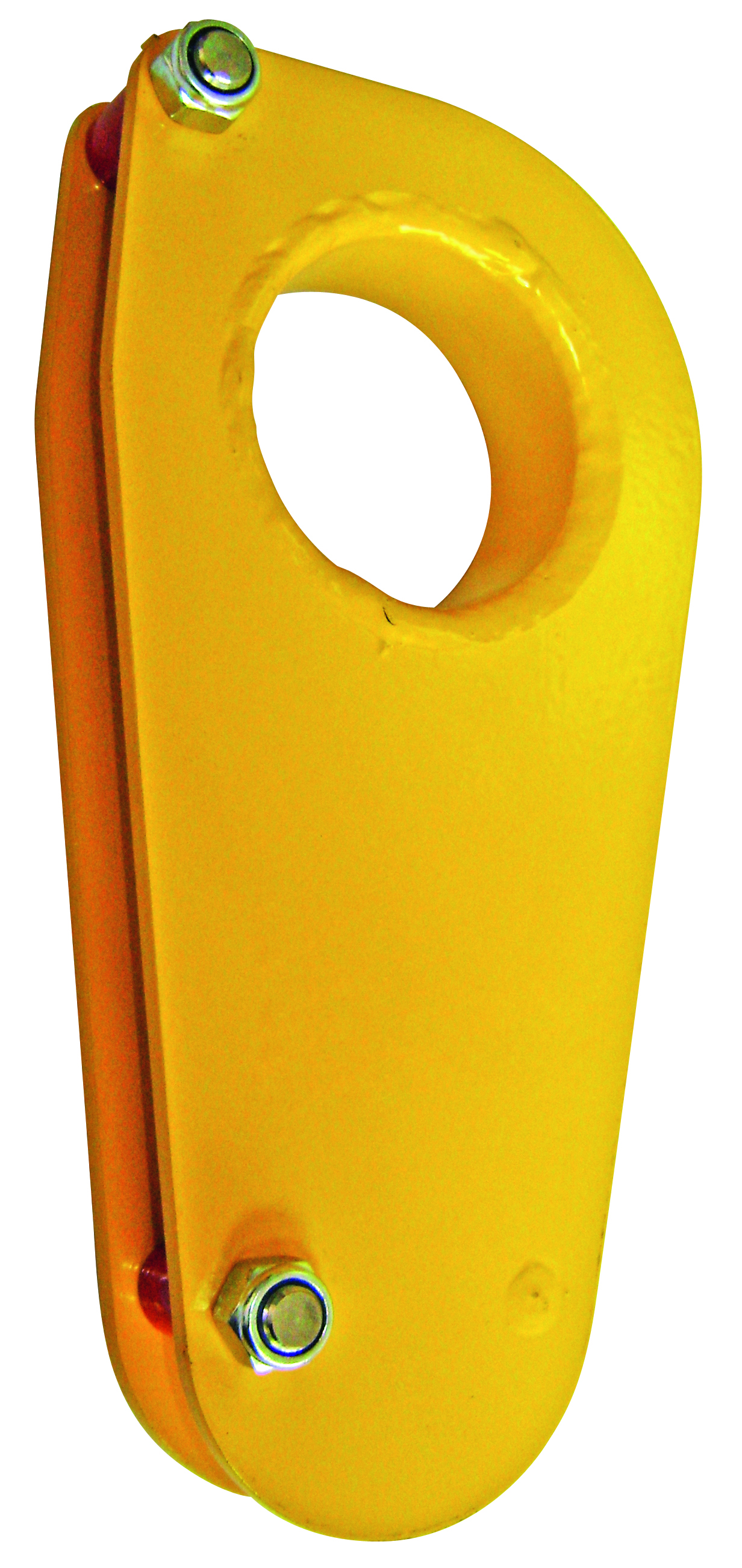

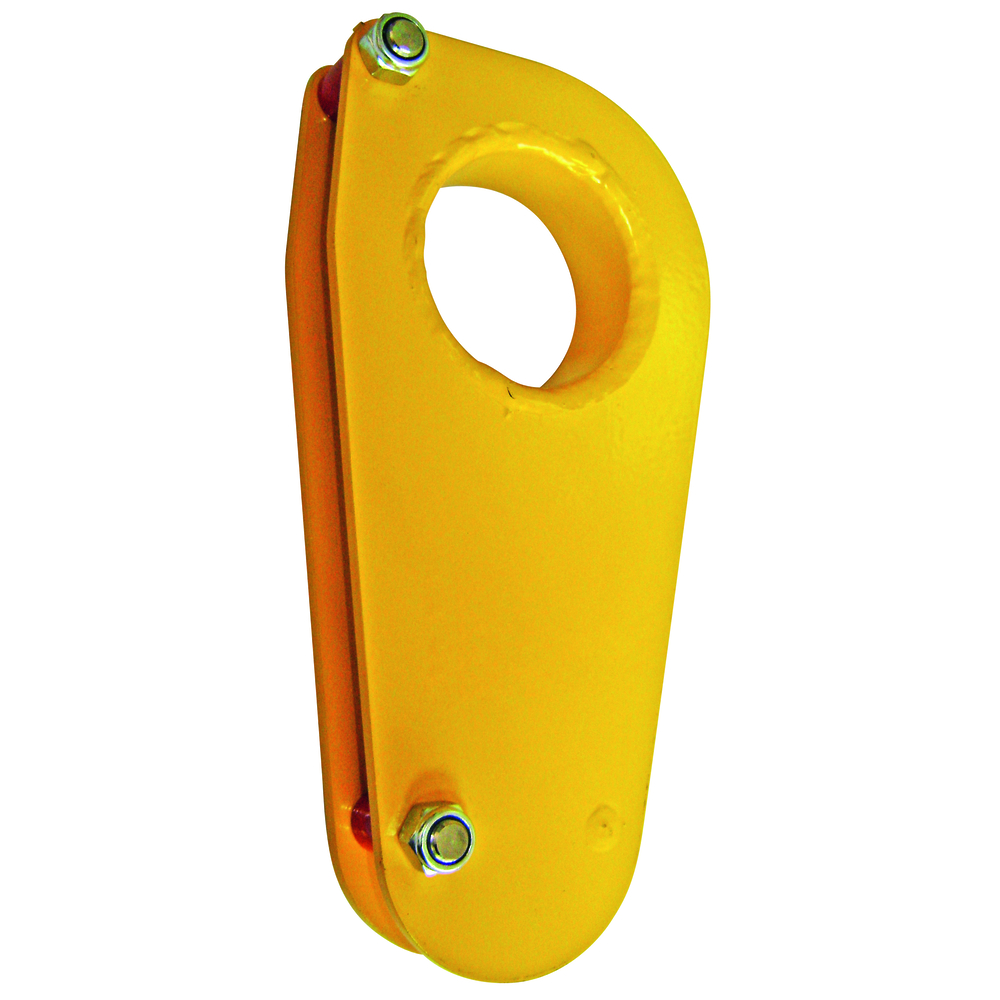

Tête équilibrante tc cmu 3 t a 45° câble d.13 mm LEVAC - 6132C

Tête équilibrante tc cmu 3 t a 45° câble d.13 mm.
Tête d'équilibrage pour élingue-câble
Applications : levage et recherche du centre de gravité de charges déséquilibrées avec élingue-câble
Fabrication sans soudure portante
Se bloque et se débloque automatiquement
Revêtement époxy à chaud
Coefficient de sécurité : 1/3

Matière dominante:
Diamètre câble (mm): 13
CMU (kg): 3000

Tête équilibrante TC CMU 3 t à 45° câble diamètre 13 mm, conçue pour l'équilibrage et le levage de charges déséquilibrées avec élingue-câble. Elle permet la recherche du centre de gravité des charges grâce à un système qui se bloque et se débloque automatiquement. La fabrication est sans soudure portante, avec un revêtement époxy à chaud assurant une bonne protection contre la corrosion. Le coefficient de sécurité est de 3.

Applications :
- Levage et recherche du centre de gravité de charges déséquilibrées avec élingue-câble.
- Utilisation avec élingue-câble ou élingue-chaîne.

Fonctionnement :
- En position libre (élingue détendue), le câble ou la chaîne circule autour de la tête d’équilibrage pour permettre son déplacement et le positionnement au-dessus du centre de gravité supposé de la charge.
- Lors du levage, l’élingue câble se bloque autour du tube grâce au "tour mort" et la tension de la chaîne verrouille automatiquement le positionnement.
- En cas de déséquilibre important, il faut reposer la charge, relâcher l’élingue afin de libérer la tension autour du tube, puis déverrouiller la chaîne à l’aide du câble d’ouverture et déplacer la tête avec le moyen de levage pour recommencer l’opération.

Caractéristiques techniques :
- Diamètre du câble : 13 mm
- Capacité maximale d’utilisation (CMU) à 45° : 3000 kg
- Matière dominante : acier avec revêtement époxy à chaud
- Poids : 5 kg

Dimensions principales (en mm) pour la version câble diamètre 13 mm :
- A : 318
- B : 100
- C : 378
- D : 32
- E : 32
- F : 20
- G : 30

Recommandations d’utilisation :
- Utiliser un diamètre de câble égal ou supérieur à celui indiqué dans le tableau.
- Pour équilibrage nécessitant plus de 2 points d’accrochage, utiliser plusieurs têtes d’équilibrage.
- La répartition des efforts ne doit pas dépasser 70 % sur un brin et 30 % sur l’autre.
- Placer les points d’accrochage de la chaîne sur la pièce à lever pour obtenir un angle d’élingage maximum de 120°.
- Utiliser une chaîne de dimension et CMU adaptées à la tête d’équilibrage (chaîne classe 8 DIN/ISO 3076).

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.

Avantages produit :
- Blocage et déblocage automatiques pour un positionnement rapide et sécurisé.
- Fabrication robuste sans soudure portante.
- Revêtement époxy à chaud pour une meilleure durabilité.

Conditionnement et conservation :
- Stocker dans un endroit sec et protéger des chocs pour préserver le revêtement et la sécurité d’utilisation.

Cette tête équilibrante est adaptée aux opérations de levage nécessitant précision dans la recherche du centre de gravité, assurant sécurité et efficacité dans la manutention de charges déséquilibrées.
