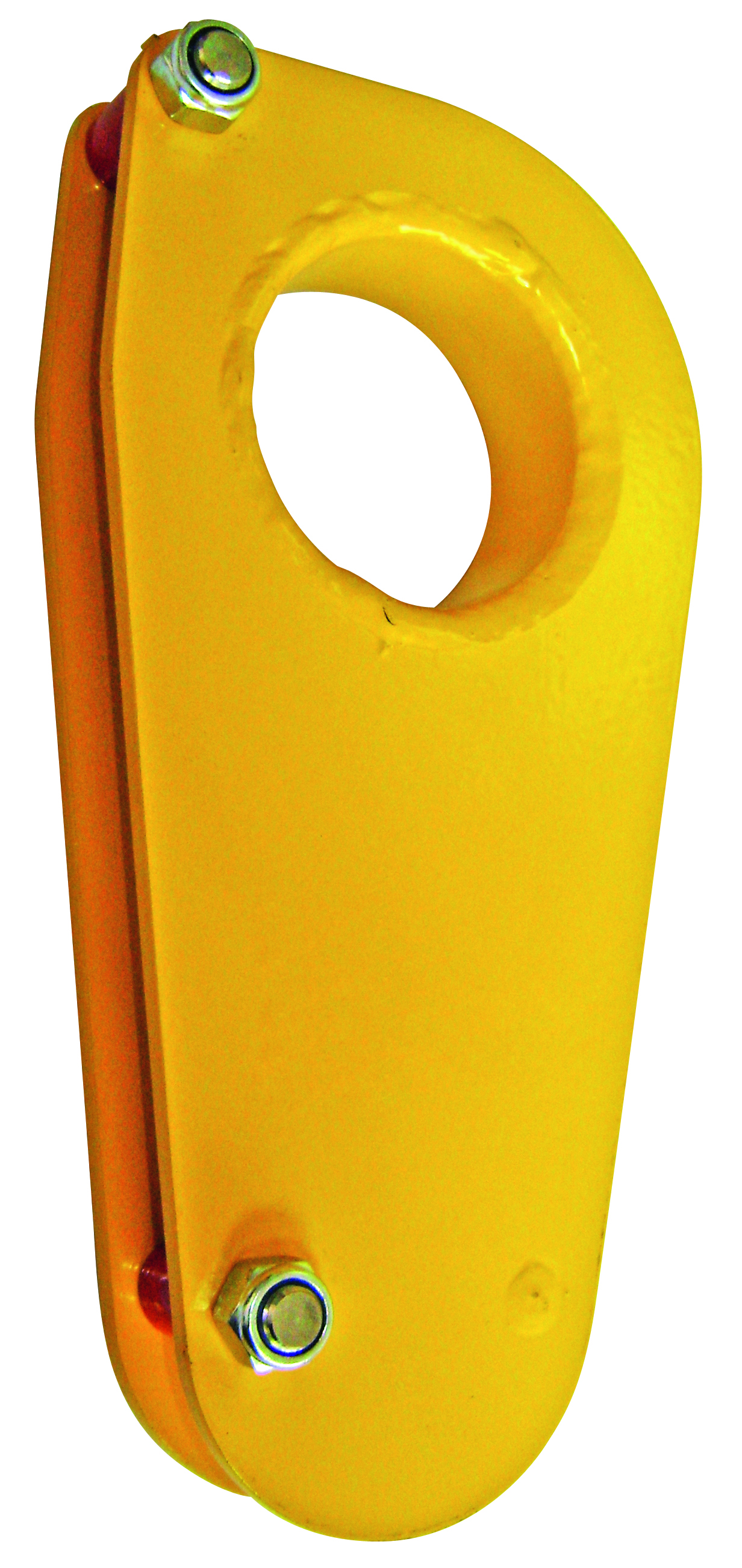

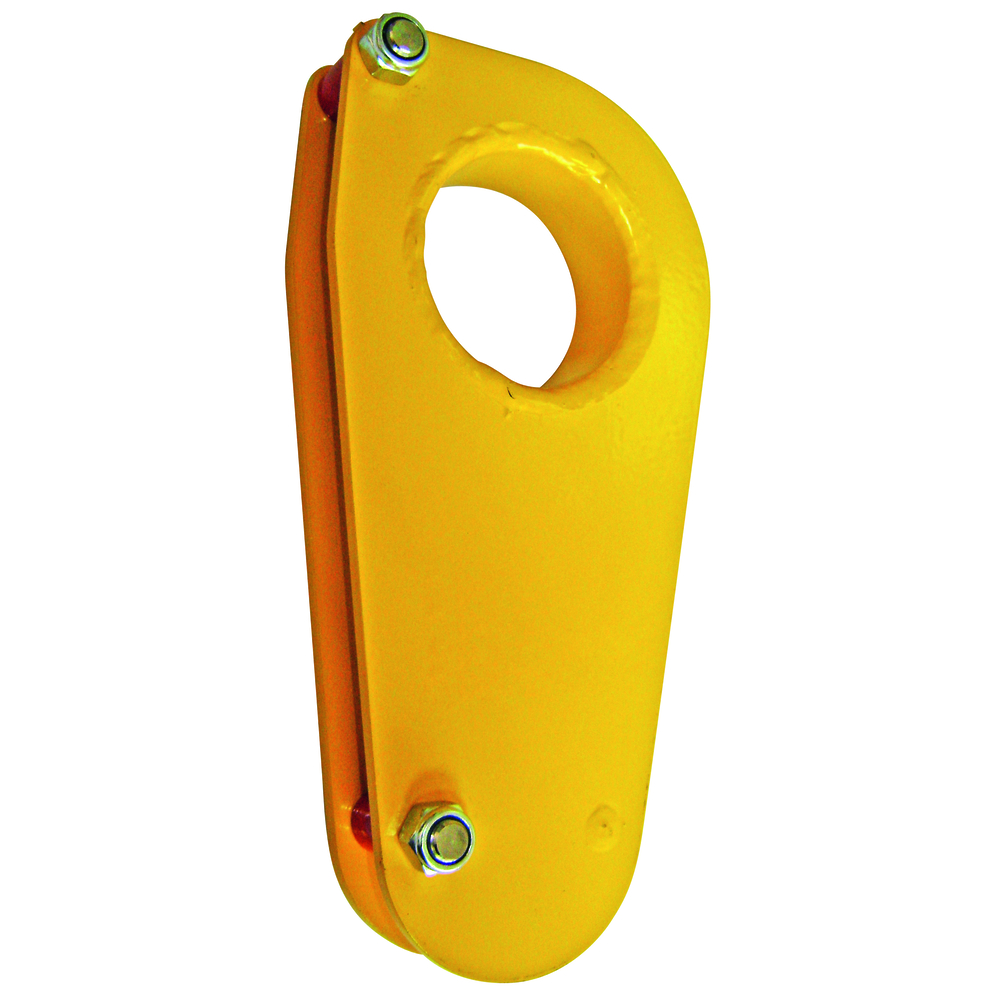

Tête équilibrante tc cmu 5 t a 45° câble d.18 mm LEVAC - 6132D

Tête équilibrante tc cmu 5 t a 45° câble d.18 mm.
Tête d'équilibrage pour élingue-câble
Applications : levage et recherche du centre de gravité de charges déséquilibrées avec élingue-câble
Fabrication sans soudure portante
Se bloque et se débloque automatiquement
Revêtement époxy à chaud
Coefficient de sécurité : 1/3

Matière dominante:
Diamètre câble (mm): 18
CMU (kg): 5000

Tête équilibrante TC CMU 5 t à 45° câble diamètre 18 mm, référence 6132, conçue pour le levage et la recherche du centre de gravité de charges déséquilibrées avec élingue-câble ou élingue-chaîne. Elle est fabriquée sans soudure portante et bénéficie d’un revêtement époxy à chaud garantissant une bonne protection contre la corrosion. Le coefficient de sécurité est de 3.

Applications :
- Levage et positionnement précis de charges déséquilibrées grâce à la recherche du centre de gravité.
- Utilisation avec élingue-câble (codes B, C, D) ou élingue-chaîne (codes G, H, I).

Fonctionnement :
- En position libre (élingue détendue), le câble ou la chaîne circule autour de la tête d’équilibrage pour permettre son déplacement au-dessus du centre de gravité supposé de la charge.
- Lors du levage, l’élingue câble se bloque autour du tube grâce au « tour mort » et la tension de la chaîne verrouille automatiquement la position.
- En cas de déséquilibre important, il est conseillé de reposer la charge et de relâcher l’élingue afin de libérer la tension autour du tube puis de déverrouiller la chaîne à l’aide du câble d’ouverture pour repositionner la tête.

Caractéristiques techniques :
- Diamètre câble : 18 mm
- CMU (charge maximale d’utilisation) : 5000 kg (5 tonnes)
- Poids : 10 kg
- Dimensions principales (pour élingue-câble 18 mm) :
- A : 424 mm
- B : 111 mm
- C : 210 mm
- D : 96 mm
- E : 29 mm
- F : 41 mm
- G : 42 mm

Recommandations d’utilisation :
- Utiliser un diamètre de câble égal ou supérieur à celui indiqué.
- Pour équilibrage nécessitant plus de 2 points d’accrochage, utiliser plusieurs têtes d’équilibrage.
- Répartir les efforts avec un maximum de 70 % sur un brin et 30 % sur l’autre.
- Placer les points d’accrochage de la chaîne sur la pièce à lever pour obtenir un angle d’élingage maximal de 120°.
- Utiliser une chaîne de dimension et CMU adaptées à la tête d’équilibrage (classe standard EN/ISO 3076).

Avantages produit :
- Blocage et déblocage automatiques facilitant la manipulation.
- Fabrication robuste sans soudure portante.
- Revêtement époxy assurant durabilité et résistance à la corrosion.
- Permet un positionnement précis du centre de gravité pour un levage sécurisé.

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.

Conditionnement et stockage :
- Information non spécifiée dans le document.

Cette tête d’équilibrage est un outil essentiel pour les opérations de levage complexes, garantissant sécurité, précision et facilité d’utilisation.
