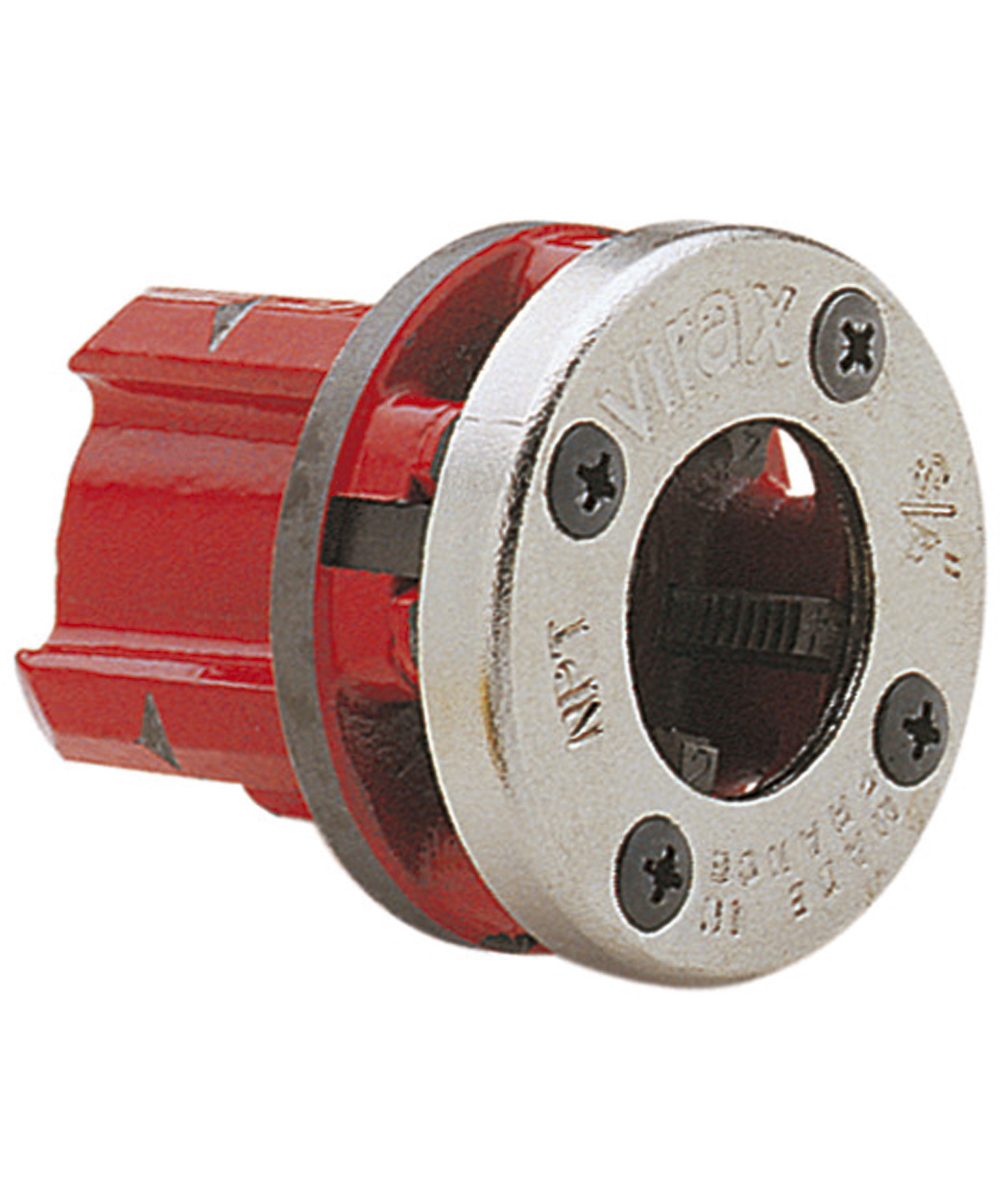

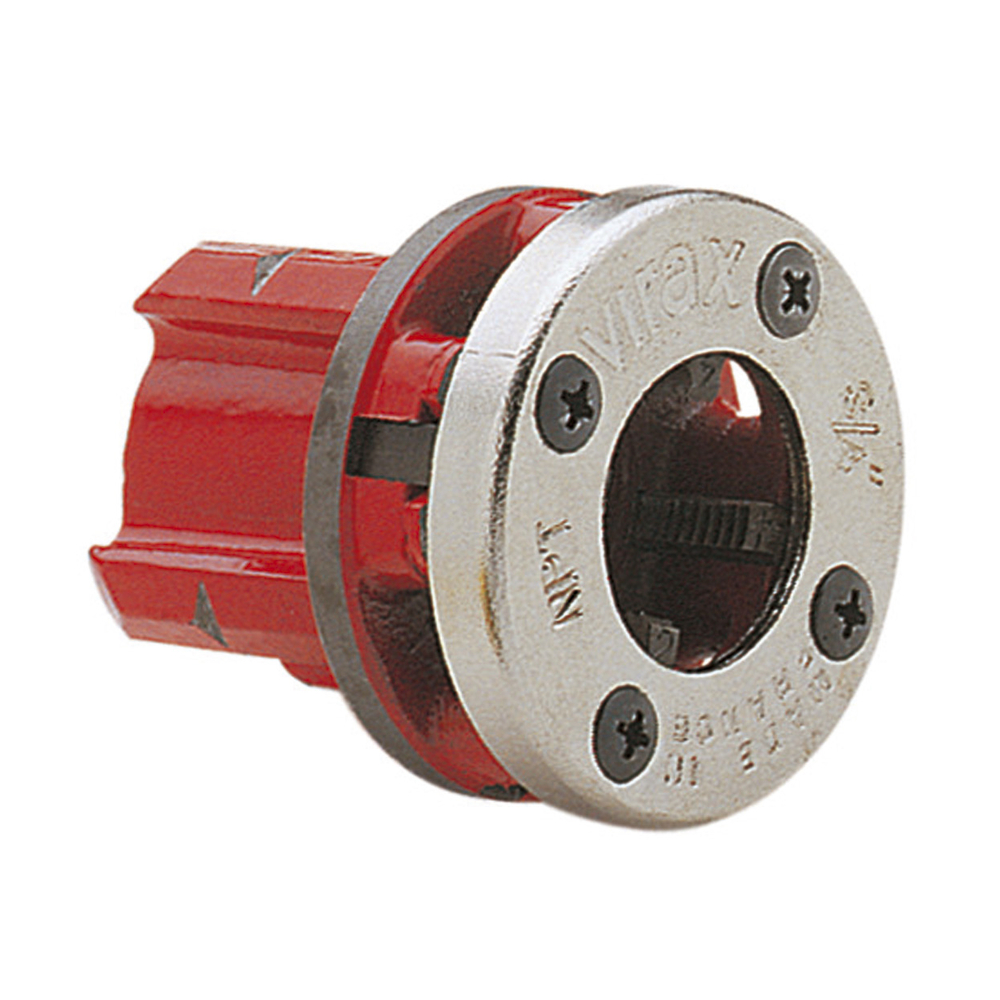

Tête et peignes 1.1/4" NPT VIRAX - 136355
Référence : V066136355
Découvrez Tête et peignes 1.1/4" NPT VIRAX - 136355 disponible à l'achat
- Tête complète nouvelle génération
- Entraînement universel huit pans
- Évacuation rapide des copeaux
- Efforts de filetage réduits
- Peignes de précision
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La tête et les peignes 1.1/4" NPT VIRAX - 136355 constituent une tête complète nouvelle génération conçue pour les filières manuelles à têtes interchangeables et électroportatives.
Cette tête est équipée d’un entraînement universel à huit pans, garantissant une immobilisation fiable dans la cage.
Elle facilite l’évacuation rapide des copeaux grâce à des ouvertures largement dimensionnées qui permettent également une lubrification aisée.
Les efforts de filetage sont réduits, ce qui assure un travail plus confortable et efficace.
Les peignes sont de précision, avec un repérage de positionnement toujours parfaitement lisible.
La calotte assure un positionnement précis des peignes et permet de les retourner pour réaliser un filetage au ras des murs, éliminant ainsi les risques d’arrachement.
Un guide de centrage de longue portée facilite le travail en assurant un auto-centrage optimal de la filière.
Cette tête est compatible avec les filières manuelles à têtes interchangeables ainsi qu’avec les modèles Mini Phénix, Phénix IIB, Phénix III et Phénix IV, selon leurs capacités.
Pour un filetage avec la Mini Phénix (références 138020 / 138021), il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Pour une utilisation avec la Phénix IIB ou Phénix III (référence 1375), il convient d’enlever le jonc de retenue.
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145, série moyenne et forte).
Les tubes de série légère, appelés aussi « Tarif 1 » et « Tarif 2 », sont déconseillés.
Les caractéristiques techniques précises de ce modèle sont les suivantes :
- Type de filetage : NPT
- Diamètre nominal : 1.1/4" soit 33/42 mm
- Poids : 0,730 kg
- Entraînement : huit pans
- Compatibilité : cages à cliquet 1360, 1362, 1364, Mini Phénix, Phénix IIB, Phénix III, Phénix IV selon les références associées.
Cette tête complète avec peignes offre ainsi une solution performante, précise et adaptée aux différents usages de filetage.
Elle allie ergonomie et robustesse pour un travail efficace et sécurisé.
Ce produit est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix et Phénix III, selon leurs capacités. Pour un filetage avec la Mini Phénix réf. 138020/138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4". Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte) ; les tubes série légère (Tarif 1 et Tarif 2) sont déconseillés. Pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il faut enlever le jonc de retenue.
Les références en acier avec filetage NPT incluent notamment la tête 1.1/4" (réf. 136355) avec un diamètre de 33/42 mm et un poids de 0,730 kg. D’autres tailles sont disponibles, allant du 1/4" au 2", avec des poids et dimensions adaptés aux différents usages.
Compatibilité : A
Entraînement : Huit pans
Type Filetage : NPT
Ø " : 1.1/4
Ø mm : 33/42
kg : 0,730
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Comment la tête et les peignes assurent-ils un positionnement précis pour le filetage ?
La calotte permet un positionnement exact des peignes et leur retournement, ce qui autorise un filetage au ras des murs tout en supprimant les risques d’arrachement. Le repérage de positionnement des peignes est toujours parfaitement lisible.
Quels sont les avantages de l’entraînement universel huit pans de cette tête ?
L’entraînement universel huit pans garantit une immobilisation parfaite de la tête dans la cage, assurant ainsi une transmission fiable de l’effort et une meilleure précision lors du filetage.
Comment la tête facilite-t-elle l’évacuation des copeaux pendant le filetage ?
Des ouvertures largement dimensionnées assurent une lubrification efficace et un dégagement rapide des copeaux, ce qui réduit les risques d’encrassement et facilite le travail.
Quelles sont les recommandations concernant les tubes compatibles avec cette tête ?
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte). Les tubes de série légère (Tarif 1 et Tarif 2) sont déconseillés pour garantir un filetage de qualité.
Comment cette tête s’adapte-t-elle aux différentes filières manuelles ?
Elle est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix et Phénix III, en fonction de leurs capacités. Pour une utilisation avec la Phénix IIB / Phénix III, il est nécessaire d’enlever le jonc de retenue.
Quels efforts de filetage peut-on attendre avec cette tête équipée de peignes de précision ?
Les peignes de précision réduisent les efforts nécessaires au filetage, ce qui facilite la manipulation et améliore le confort d’utilisation lors des opérations de filetage.
