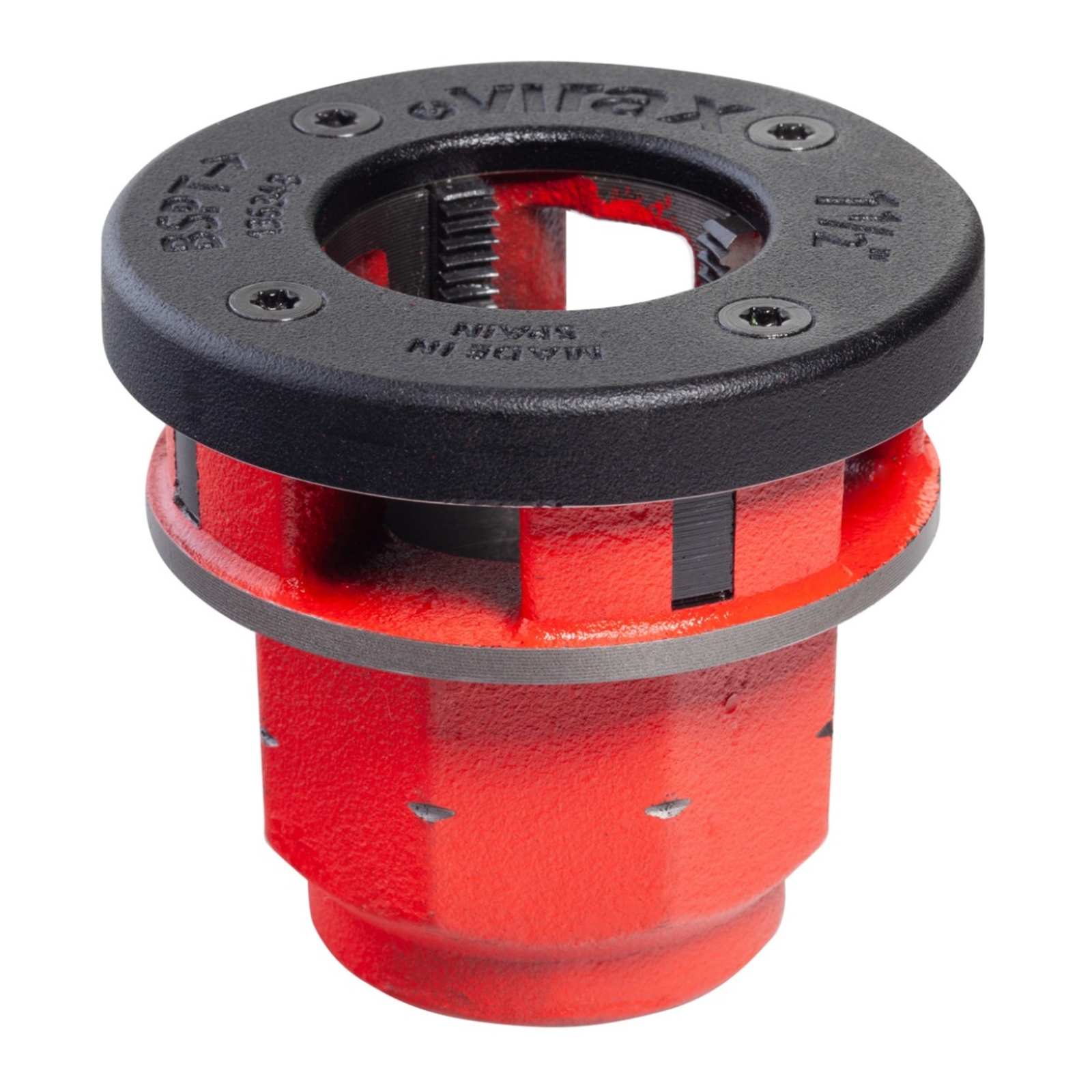

Tête et peignes 1.1/2" BSPT droite pour filères 1363 / Phénix IV VIRAX - 136348
Référence : V066136348
Découvrez Tête et peignes 1.1/2" BSPT droite pour filères 1363 / Phénix IV VIRAX - 136348 disponible à l'achat
- Lubrification facilitée par larges ouvertures
- Auto-centrage assuré par alésage guide
- Positionnement précis grâce à calotte et repérage
- Compatible avec filières Phénix IV et Mini Phénix
- Entraînement fiable par épaulement à huit pans
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Cette tête et ses peignes 1.1/2" BSPT droite sont conçus pour les filières 1363 et compatibles avec les systèmes Phénix IV VIRAX.
La lubrification et le dégagement des copeaux sont facilités grâce à des ouvertures largement dimensionnées.
Le repérage de positionnement des peignes est toujours parfaitement lisible pour un usage précis.
L’alésage sert de guide afin de garantir l’auto-centrage de la filière.
Les têtes disposent d’un entraînement par épaulement à huit pans, assurant une immobilisation fiable dans la cage.
La calotte permet un positionnement précis des peignes et offre la possibilité de les retourner pour réaliser un filetage au ras des murs, supprimant ainsi les risques d’arrachement.
Un guide de centrage de longue portée facilite le travail sur le terrain.
Ce produit est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix, Phénix III et Phénix IV, selon leurs capacités spécifiques.
Pour un filetage avec la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT en acier jusqu’au diamètre 1.1/4".
Les tubes doivent respecter les normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 pour les séries moyenne et forte).
Les tubes de série légère (ou "Tarif 1" et "Tarif 2") sont déconseillés.
Pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue.
La compatibilité se décline ainsi :
- avec les cages à cliquet 1360, 1362, Mini Phénix, Phénix IIB, Phénix III et Phénix IV pour la version A ;
- avec les cages à cliquet 1364, Phénix IIB et Phénix III pour la version B ;
- avec les cages à cliquet 1363 et Phénix IV pour la version C ;
- avec les cages à cliquet 1360, 1362, Mini Phénix, Phénix IIB et Phénix III pour la version D.
Les caractéristiques techniques précises sont les suivantes :
Cette tête est de compatibilité type C avec un entraînement par huit pans.
Le type de filetage est BSPT droite.
Le diamètre nominal est de 1.1/2" correspondant à un diamètre en millimètres compris entre 40 et 49 mm.
Le poids de la tête est de 1,670 kg.
La tête est équipée d’un entraînement par épaulement à huit pans, garantissant une immobilisation fiable dans la cage. La calotte permet un positionnement précis des peignes et offre la possibilité de les retourner pour réaliser un filetage au ras des murs, supprimant ainsi les risques d’arrachement. Un guide de centrage de longue portée facilite le travail sur le terrain.
Ce produit est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix, Phénix III et Phénix IV, selon leurs capacités spécifiques. Pour un filetage avec la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT en acier jusqu’au diamètre 1.1/4". Les tubes doivent respecter les normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 pour les séries moyenne et forte). Les tubes de série légère (ou "Tarif 1" et "Tarif 2") sont déconseillés. Pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue.
La compatibilité se décline ainsi :
- avec les cages à cliquet 1360, 1362, Mini Phénix, Phénix IIB, Phénix III et Phénix IV pour la version A ;
- avec les cages à cliquet 1364, Phénix IIB et Phénix III pour la version B ;
- avec les cages à cliquet 1363 et Phénix IV pour la version C ;
- avec les cages à cliquet 1360, 1362, Mini Phénix, Phénix IIB et Phénix III pour la version D.
Caractéristiques techniques :
- Compatibilité : type C
- Entraînement : huit pans
- Type de filetage : BSPT droite
- Diamètre nominal : 1.1/2" (40 à 49 mm)
- Poids : 1,670 kg
Compatibilité : C
Entraînement : Huit pans
Type Filetage : BSPT Droite
Ø " : 1.1/2
Ø mm : 40/49
kg : 1,670
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Avec quels systèmes et filières cette tête est-elle compatible ?
Cette tête est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix, Phénix III et Phénix IV selon leurs capacités spécifiques. Elle correspond à la compatibilité de type C, notamment avec les cages à cliquet 1363 et les systèmes Phénix IV.
Quels sont les diamètres et types de filetage pris en charge par cette tête ?
La tête supporte un filetage BSPT droit avec un diamètre nominal de 1.1/2" soit entre 40 et 49 mm. Elle est conçue pour un filetage droit, adapté aux tubes conformes aux normes EN 10255 S et EN 10255 W.
Comment cette tête facilite-t-elle le filetage et le positionnement des peignes ?
Elle dispose d’un alésage servant de guide pour garantir l’auto-centrage de la filière. La calotte permet un positionnement précis des peignes et leur retournement pour réaliser un filetage au ras des murs, limitant les risques d’arrachement. Le repérage de positionnement des peignes est toujours parfaitement lisible.
Quelles sont les spécificités techniques relatives à l’entraînement et à la lubrification ?
L’entraînement s’effectue par épaulement à huit pans, assurant une immobilisation fiable dans la cage. La lubrification et le dégagement des copeaux sont facilités par des ouvertures largement dimensionnées, ce qui optimise le travail sur le terrain.
Existe-t-il des précautions ou recommandations pour l’utilisation avec certains modèles ?
Pour un filetage avec la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT en acier jusqu’au diamètre 1.1/4". De plus, pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue.
