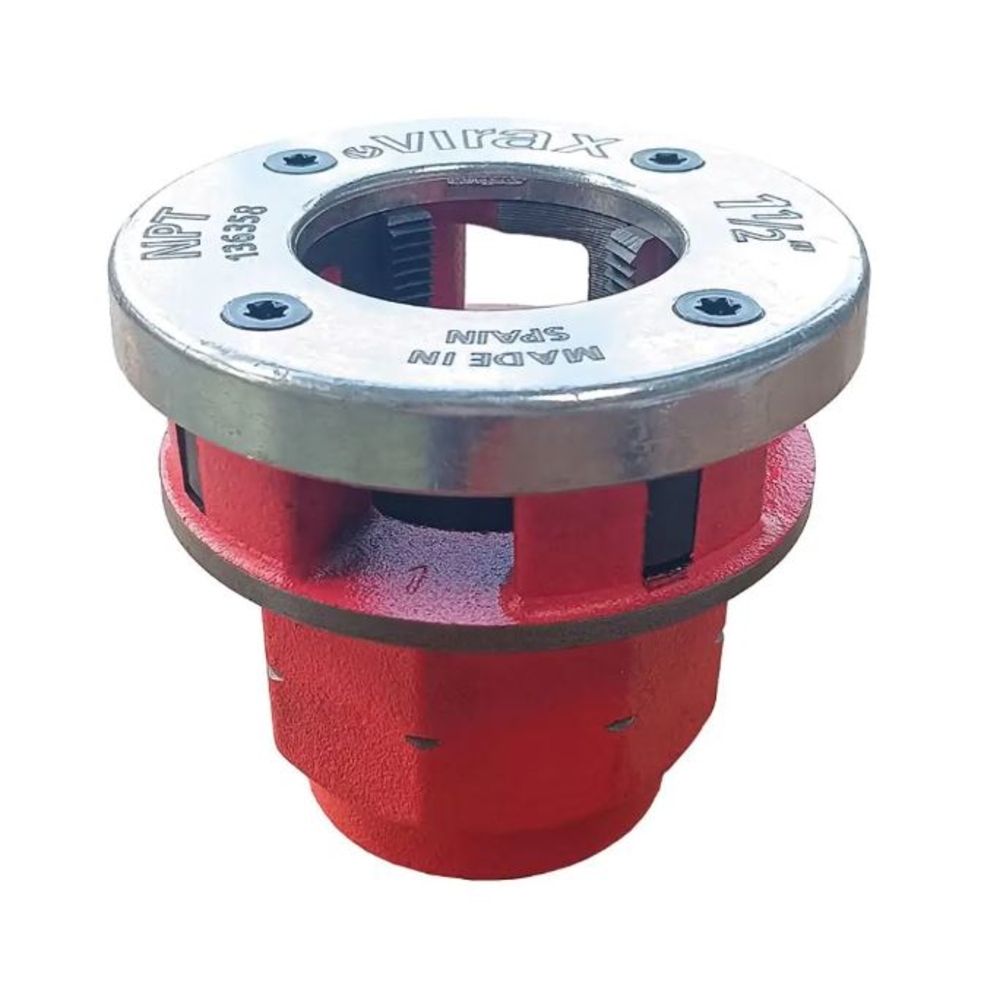

Tête et peignes 1.1/2" NPT pour filière 1363 et Phénix IV VIRAX - 136358
Référence : V066136358
Découvrez Tête et peignes 1.1/2" NPT pour filière 1363 et Phénix IV VIRAX - 136358 disponible à l'achat
- Tête complète avec peignes interchangeables
- Entraînement à 8 pans pour une meilleure efficacité
- Ouvertures généreuses pour évacuation des copeaux
- Repérage clair pour un positionnement facile
- Alésage pour un auto-centrage optimal
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Tête complète avec peignes interchangeables conçue pour filières manuelles à têtes interchangeables 1363 et filières électroportatives Phénix IV.
Cette tête est équipée d’un entraînement par épaulement à huit pans, assurant une immobilisation fiable dans la cage.
Elle facilite l’évacuation rapide des copeaux grâce à des ouvertures largement dimensionnées, ce qui améliore également la lubrification.
Le repérage de positionnement des peignes est toujours parfaitement lisible, simplifiant ainsi leur installation.
L’alésage sert de guide pour garantir l’auto-centrage de la filière, assurant des performances optimales et un travail précis.
La calotte permet un positionnement précis des peignes ainsi que leur retournement pour un filetage au ras des murs, éliminant les risques d’arrachement.
Un guide de centrage de longue portée facilite le travail et améliore la précision.
Ce produit est compatible avec les cages à cliquet 1363 et les filières Phénix IV.
Pour un filetage avec la Mini Phénix (références 138020 / 138021), il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145, séries moyenne et forte).
Les tubes de série légère (appelés "Tarif 1" et "Tarif 2") ne sont pas recommandés.
Pour une utilisation avec la Phénix IIB ou Phénix III (référence 1375), il est nécessaire d’enlever le jonc de retenue.
Les principales caractéristiques techniques sont les suivantes :
- Type de filetage : NPT
- Diamètre : 1.1/2" (40/49 mm)
- Poids : 1,670 kg
- Entraînement : huit pans
- Compatibilité : catégorie C (cages à cliquet 1363, Phénix IV)
Cette tête complète avec peignes assure un filetage précis et efficace grâce à ses composants de précision et à son design optimisé pour faciliter l’utilisation et le travail sur site.
La calotte permet un positionnement précis des peignes et offre la possibilité de les retourner pour réaliser un filetage au ras des murs, réduisant ainsi les risques d’arrachement. Un guide de centrage de longue portée facilite le travail.
Cette tête est compatible avec les filières manuelles à têtes interchangeables ainsi qu’avec les modèles Mini Phénix, Phénix III et Phénix IV, selon leurs capacités. Pour un filetage avec la Mini Phénix réf. 138020/138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4". Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennement NFA 49115 et NFA 49145 série moyenne et forte). Les tubes de série légère (Tarif 1 et Tarif 2) sont déconseillés.
La compatibilité spécifique est la suivante :
- A : cages à cliquet 1360, 1362, Mini Phénix, Phénix IIB, Phénix III, Phénix IV.
- B : cages à cliquet 1364, Phénix IIB, Phénix III.
- C : cages à cliquet 1363, Phénix IV.
Caractéristiques techniques du modèle 136358 (tête et peignes 1.1/2" NPT pour filière 1363 et Phénix IV) :
- Compatibilité : C
- Entraînement : huit pans
- Type de filetage : NPT
- Diamètre : 1.1/2" (40/49 mm)
- Poids : 1,670 kg
Cette tête assure un filetage efficace avec des efforts réduits grâce à ses peignes de précision et à son système d’entraînement performant.
- Compatibilité C
- Entraînement Huit pans
- Type Filetage NPT
- Ø " 1.1/2
- Ø mm 40/49
- 1,670 kg
Compatibilité : C
Entraînement : Huit pans
Type Filetage : NPT
Ø " : 1.1/2
Ø mm : 40/49
kg : 1,670
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quelle est la compatibilité de la tête et peignes 1.1/2" NPT pour filière 1363 et Phénix IV ?
Cette tête est compatible avec les cages à cliquet 1363 et les filières Phénix IV (compatibilité C). Elle s’adapte aux filières manuelles à têtes interchangeables ainsi qu’aux modèles Mini Phénix, Phénix III et Phénix IV selon leurs capacités.
Comment la tête assure-t-elle un positionnement précis des peignes ?
La calotte de la tête permet un positionnement précis des peignes et offre la possibilité de les retourner pour réaliser un filetage au ras des murs, ce qui réduit les risques d’arrachement. Le repérage de positionnement des peignes est toujours parfaitement lisible pour faciliter l’utilisation.
Quels sont les éléments techniques qui facilitent le filetage avec ce produit ?
L’entraînement à huit pans garantit une immobilisation fiable dans la cage. L’alésage sert de guide pour assurer l’auto-centrage de la filière, optimisant ainsi les performances et la précision du travail. De plus, les ouvertures généreuses facilitent la lubrification et l’évacuation rapide des copeaux.
Quelles sont les normes à respecter pour les tubes utilisés avec cette tête ?
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte). Les tubes de série légère (Tarif 1 et Tarif 2) sont déconseillés pour garantir la qualité du filetage.
Quels sont les avantages du guide de centrage de longue portée ?
Le guide de centrage de longue portée facilite le travail en assurant un alignement optimal de la filière pendant le filetage, ce qui contribue à un filetage précis et réduit les efforts nécessaires.
