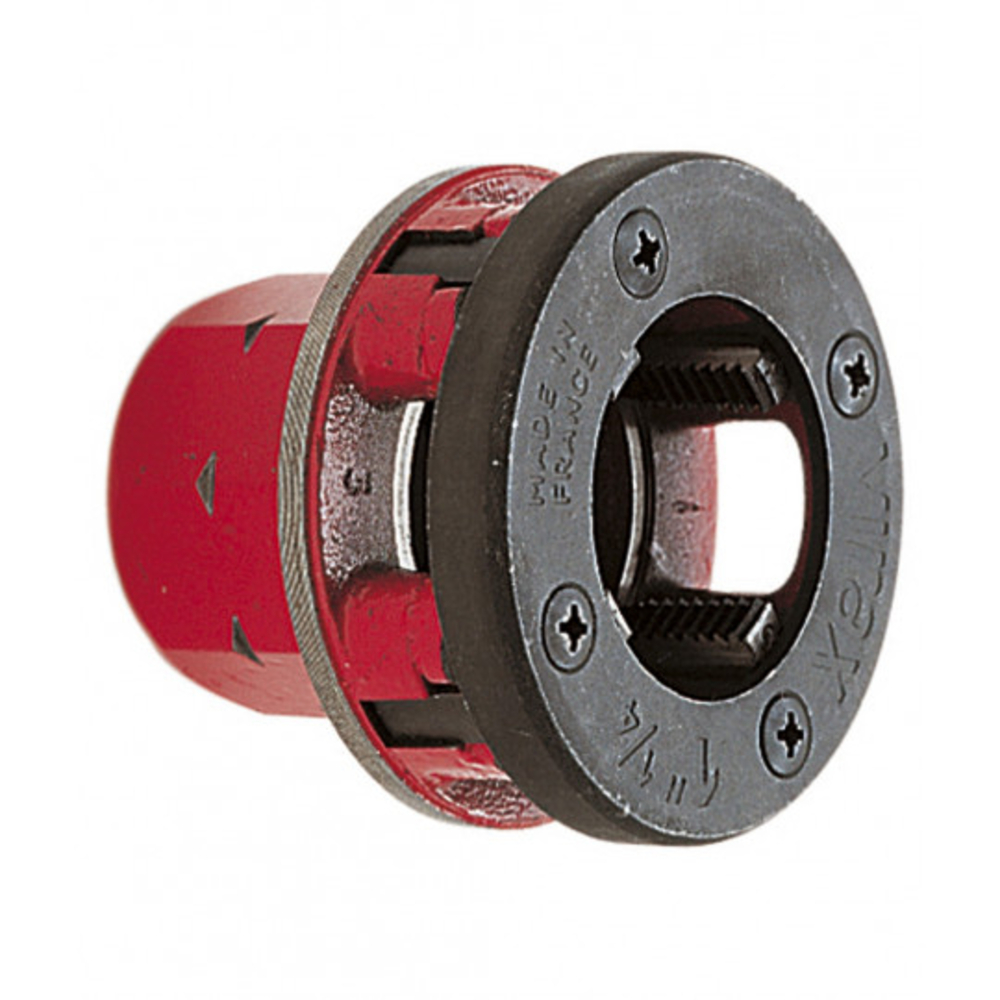

Tête et peignes 1/4" BSPT droite VIRAX - 136340
Référence : V066136340
Découvrez Tête et peignes 1/4" BSPT droite VIRAX - 136340 disponible à l'achat
- Tête de filetage de dernière génération
- Système d'entraînement universel octogonal
- Évacuation efficace des copeaux
- Filetage rapide et moins laborieux
- Peignes intégrés pour une précision optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Tête de filetage de dernière génération conçue pour optimiser l’efficacité et la précision lors de l’utilisation de filières manuelles interchangeables et d’outils électroportatifs.
Elle est équipée d’un système d’entraînement universel octogonal à huit pans assurant une compatibilité étendue avec diverses cages à cliquet et filières telles que Mini Phénix, Phénix IIB, Phénix III et Phénix IV.
La conception intègre une évacuation efficace des copeaux grâce à des ouvertures largement dimensionnées, ce qui facilite la lubrification et réduit l’accumulation de débris.
Les peignes de filetage de haute précision améliorent la netteté et la régularité des filets, diminuant ainsi l’effort nécessaire pour le filetage.
Un repérage de positionnement des peignes toujours parfaitement lisible garantit un réglage précis.
L’alésage sert de guide pour assurer l’auto-centrage de la filière, tandis que la calotte permet un positionnement précis des peignes avec la possibilité de les retourner pour un filetage au ras des murs, supprimant les risques d’arrachement.
Le guide de centrage de longue portée facilite le travail en assurant une meilleure stabilité.
Ce produit est compatible avec les filières manuelles à têtes interchangeables Mini Phénix, Phénix IIB, Phénix III et Phénix IV, en fonction de leurs capacités.
Pour un filetage avec la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Les tubes à fileter doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte), les tubes série légère (Tarif 1 et Tarif 2) étant déconseillés.
Pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il convient d’enlever le jonc de retenue.
La tête complète avec peignes est en acier et présente un entraînement universel à huit pans.
Le type de filetage est BSPT droite, avec un diamètre de 1/4" (8/13 mm) et un poids de 0,460 kg.
Cette tête à entraînement par épaulement est conçue pour une immobilisation fiable dans la cage, assurant un travail précis et sécurisé.
Elle permet un filetage de haute qualité avec un effort réduit, grâce à ses peignes de précision et son design optimisé.
Les points clés de ce produit sont :
- une tête de filetage de dernière génération
- un système d’entraînement universel octogonal
- une évacuation efficace des copeaux
- un filetage rapide et moins laborieux
- des peignes intégrés pour une précision optimale
Cette tête est équipée de peignes de filetage de haute précision qui garantissent la netteté et la régularité des filets tout en réduisant les efforts nécessaires au filetage. La calotte permet un positionnement précis des peignes avec la possibilité de les retourner pour réaliser un filetage au ras des murs, supprimant ainsi les risques d’arrachement.
Le produit intègre un guide de centrage de longue portée facilitant le travail et un alésage servant de guide pour garantir l’auto-centrage de la filière. Les ouvertures largement dimensionnées favorisent une lubrification optimale et un dégagement rapide des copeaux, limitant leur accumulation et accélérant le filetage.
Cette tête est compatible avec les filières manuelles à têtes interchangeables, notamment les modèles Mini Phénix et Phénix III, selon leurs capacités. Pour un filetage avec la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte). Les tubes de série légère ("Tarif 1" et "Tarif 2") sont déconseillés.
Caractéristiques techniques principales :
- Type de filetage : BSPT droite
- Matériau : acier
- Diamètre nominal : 1/4" (8/13 mm)
- Poids : 0,460 kg
- Entraînement : universel huit pans crantés
- Lubrification et dégagement des copeaux facilités par des ouvertures larges
- Repérage de positionnement des peignes toujours lisible
- Guide d’auto-centrage de la filière
Pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue.
Cette tête assure un filetage plus rapide, précis et moins laborieux grâce à ses peignes de précision et à sa conception optimisée pour l’évacuation des copeaux.
Tête complète nouvelle génération avec peignes pour filières
Entraînement universel huit pans
Évacuation rapide des copeaux
Efforts de filetage réduits
Peignes de précision
Compatibilité : A
Entraînement : Huit pans
Type Filetage : BSPT Droite
Ø " : 1/4
Ø mm : 8/13
kg : 0,460
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quelles sont les caractéristiques techniques principales de la tête de filetage 1/4'' BSPT droite VIRAX modèle 136340 ?
Cette tête de filetage est en acier avec un diamètre nominal de 1/4" (8/13 mm) et un poids de 0,460 kg. Elle dispose d’un entraînement universel huit pans crantés, favorisant une immobilisation fiable dans la cage, et d’ouvertures larges pour une lubrification optimale et un dégagement rapide des copeaux.
Comment la conception de cette tête facilite-t-elle le filetage ?
La tête est équipée de peignes de filetage de haute précision qui assurent la netteté et la régularité des filets tout en réduisant les efforts nécessaires. Sa calotte permet un positionnement précis des peignes avec la possibilité de les retourner pour un filetage au ras des murs, supprimant ainsi les risques d’arrachement.
Quels sont les critères de compatibilité avec les filières manuelles ?
Cette tête est compatible avec les filières manuelles à têtes interchangeables Mini Phénix et Phénix III, selon leurs capacités. Pour un filetage avec la Mini Phénix réf. 138020/138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Quelles normes doivent respecter les tubes utilisés avec cette tête ?
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte). Les tubes de série légère, dits "Tarif 1" et "Tarif 2", sont déconseillés.
Quels éléments techniques facilitent le centrage et le positionnement lors du filetage ?
La tête intègre un guide de centrage de longue portée et un alésage servant de guide pour garantir l’auto-centrage de la filière. Le repérage de positionnement des peignes est toujours parfaitement lisible, ce qui facilite la mise en place et le travail.
