Tête et peignes 1/4" NPT VIRAX - 136350
Référence : V066136350
Découvrez Tête et peignes 1/4" NPT VIRAX - 136350 disponible à l'achat
- Entrainement universel huit pans
- Évacuation rapide des copeaux
- Efforts de filetage réduits
- Peignes de précision
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

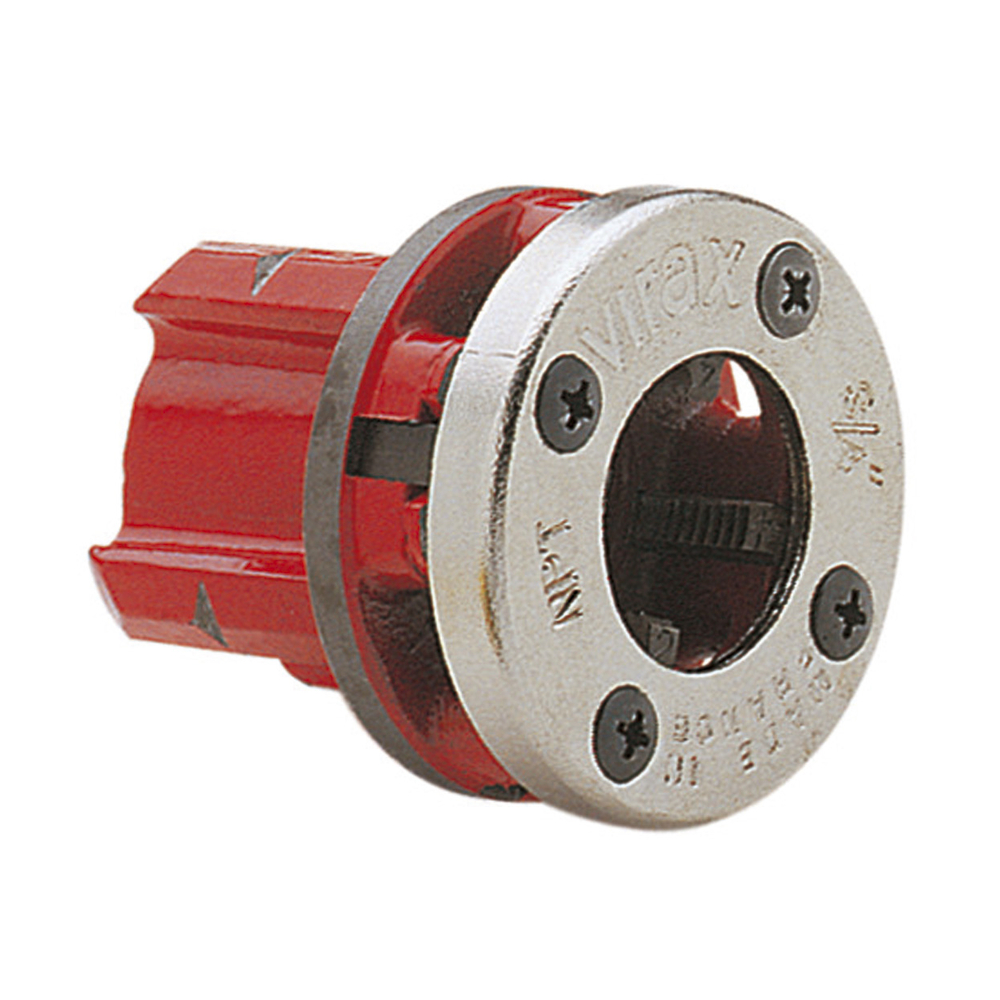

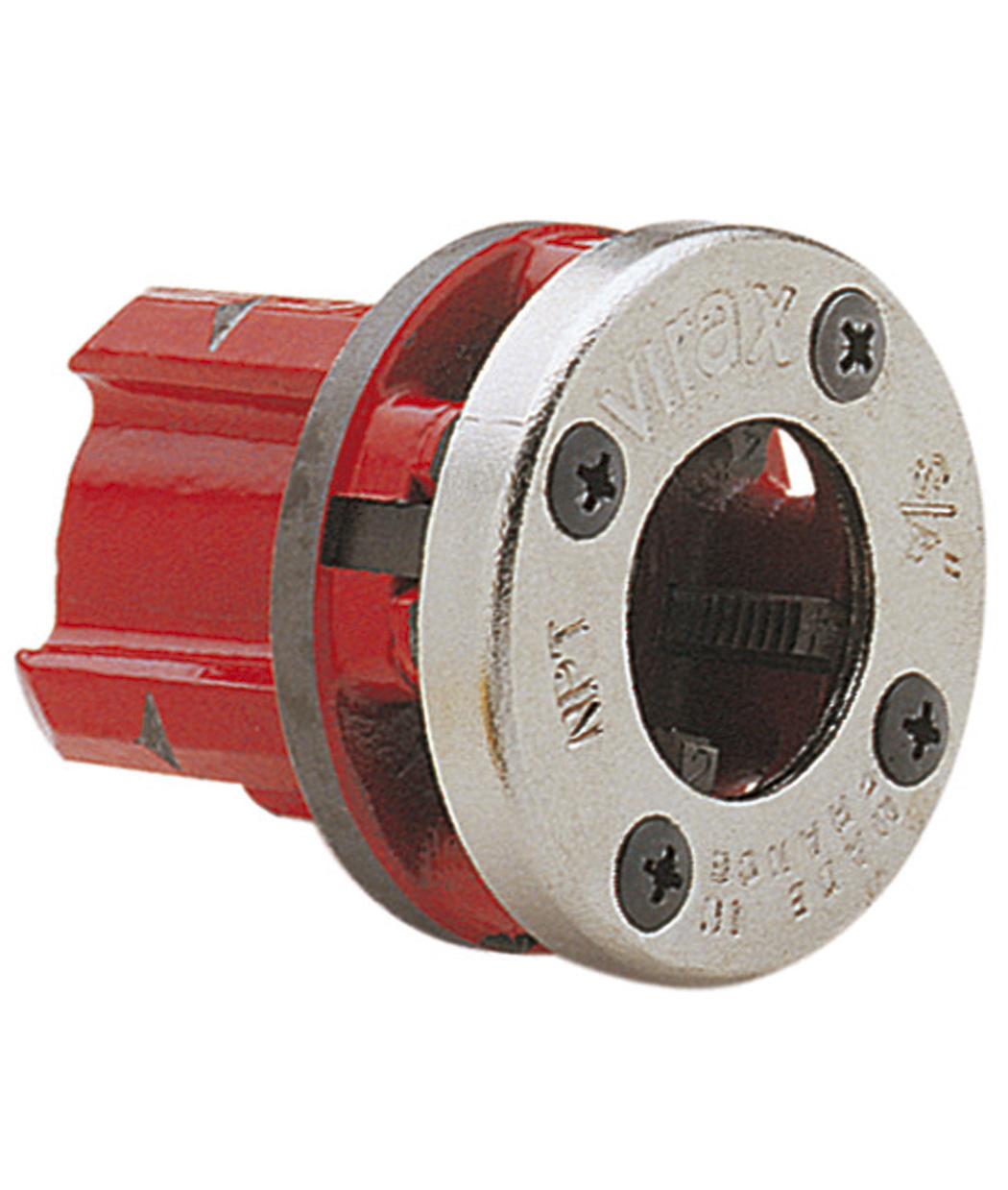

Tête complète nouvelle génération (réf. 136350) avec peignes pour filières manuelles à têtes interchangeables et électroportatives.
Cette tête est équipée d’un entraînement universel à huit pans assurant une immobilisation fiable dans la cage.
Elle permet une évacuation rapide des copeaux grâce à des ouvertures largement dimensionnées facilitant la lubrification et le dégagement.
Les efforts de filetage sont réduits, ce qui améliore le confort et l’efficacité du travail.
Les peignes de précision garantissent un filetage de qualité.
Le repérage de positionnement des peignes est toujours parfaitement lisible.
L’alésage sert de guide pour assurer l’auto-centrage de la filière.
La calotte permet un positionnement précis des peignes avec la possibilité de les retourner pour réaliser un filetage au ras des murs, éliminant ainsi les risques d’arrachement.
Un guide de centrage de longue portée facilite le travail.
Cette tête est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix, Phénix IIB, Phénix III et Phénix IV, selon leurs capacités.
Pour un filetage avec la Mini Phénix réf. 138020/138021, il faut utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte).
Les tubes de série légère (ou "Tarif 1" et "Tarif 2") sont déconseillés.
Pour une utilisation avec la Phénix IIB ou Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue.
Caractéristiques techniques :
La tête est compatible avec les cages à cliquet 1360, 1362, Mini Phénix, Phénix IIB, III et IV.
L’entraînement s’effectue par un système à huit pans.
Le type de filetage est NPT.
Le diamètre est de 1/4" (8/13 mm).
Le poids est de 0,450 kg.
Cette tête et ses peignes constituent un outil performant et précis, adapté aux travaux de filetage sur tubes conformes aux normes recommandées.
Son ergonomie optimisée facilite l’utilisation et garantit une qualité constante du filetage.
La conception intègre des ouvertures largement dimensionnées pour faciliter la lubrification et l’évacuation rapide des copeaux, réduisant les efforts de filetage. Le repérage de positionnement des peignes est toujours parfaitement lisible, assurant une utilisation précise.
Compatible avec les filières manuelles à têtes interchangeables, Mini Phénix et Phénix III, selon leurs capacités. Pour un filetage avec la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4". Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte). Les tubes série légère ("Tarif 1" et "Tarif 2") sont déconseillés. Pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue.
Caractéristiques techniques pour la référence 136350 (acier NPT 1/4") :
- Type de filetage : NPT
- Diamètre : 1/4" (8/13 mm)
- Poids : 0,450 kg
La gamme comprend plusieurs références avec différents diamètres et types de filetage BSPT (droit et gauche) ou NPT, en acier, avec des poids et dimensions adaptés selon les modèles.
Compatibilité : A
Entraînement : Huit pans
Type Filetage : NPT
Ø " : 1/4
Ø mm : 8/13
kg : 0,450
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelles sont les caractéristiques techniques de la tête et des peignes 1/4'' NPT VIRAX - 136350 ?
Cette tête complète est conçue en acier avec un filetage de type NPT de diamètre 1/4" (8/13 mm) et un poids de 0,450 kg. Elle dispose d’un entraînement universel à huit pans pour une immobilisation optimale dans la cage, assurant un positionnement précis des peignes.
Comment la conception facilite-t-elle le filetage avec cette tête et ces peignes ?
La tête est équipée d’ouvertures largement dimensionnées qui facilitent la lubrification et l’évacuation rapide des copeaux, ce qui réduit les efforts nécessaires au filetage. De plus, le guide de centrage de longue portée garantit un auto-centrage précis de la filière.
Quels sont les avantages du positionnement des peignes sur ce produit ?
Les peignes bénéficient d’un repérage de positionnement toujours parfaitement lisible et peuvent être retournés pour permettre un filetage au ras des murs, supprimant ainsi les risques d’arrachement.
Avec quels équipements cette tête est-elle compatible ?
Elle est compatible avec les filières manuelles à têtes interchangeables, ainsi qu’avec les modèles Mini Phénix et Phénix III, selon leurs capacités. Pour l’utilisation avec Mini Phénix, il est recommandé d’employer uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Quelles sont les normes applicables aux tubes utilisés avec cette tête et ces peignes ?
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte). Les tubes de série légère (appelés "Tarif 1" et "Tarif 2") sont déconseillés.
