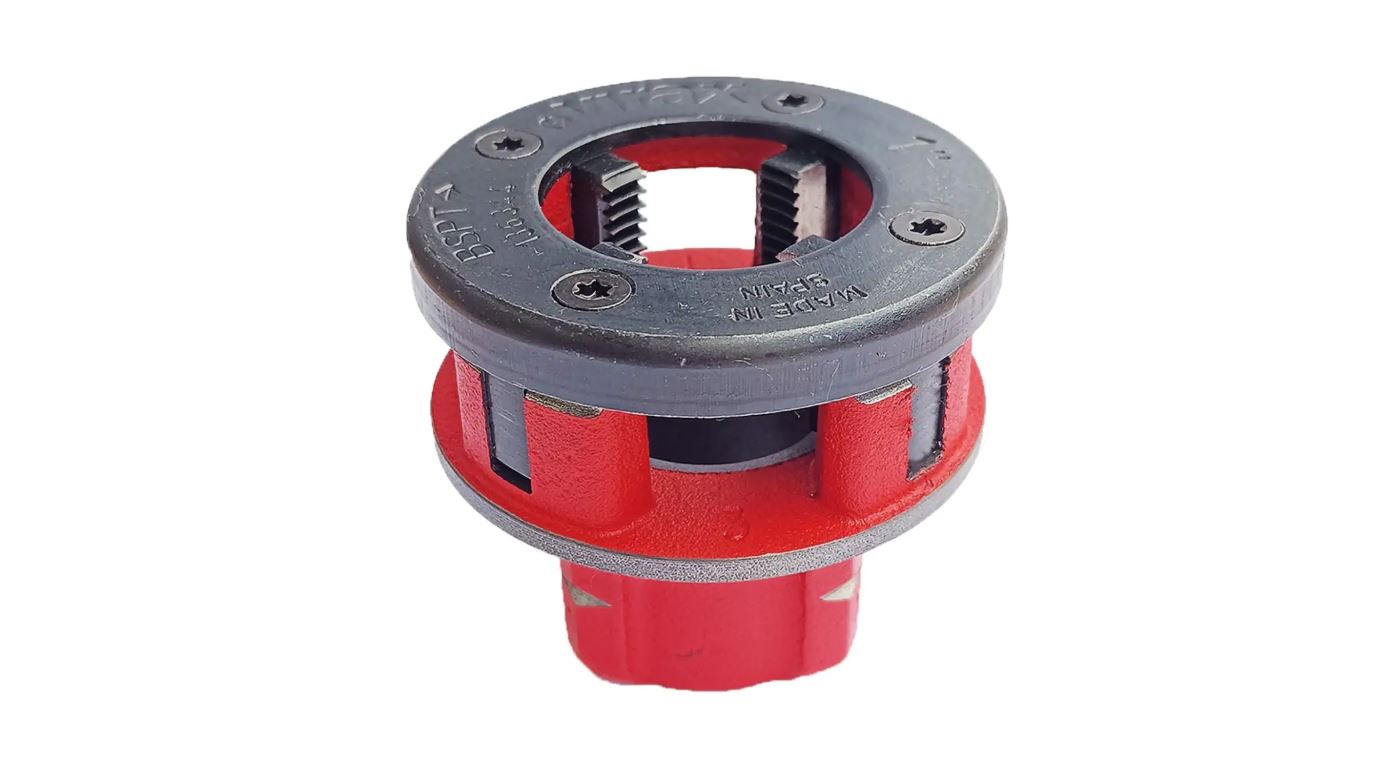

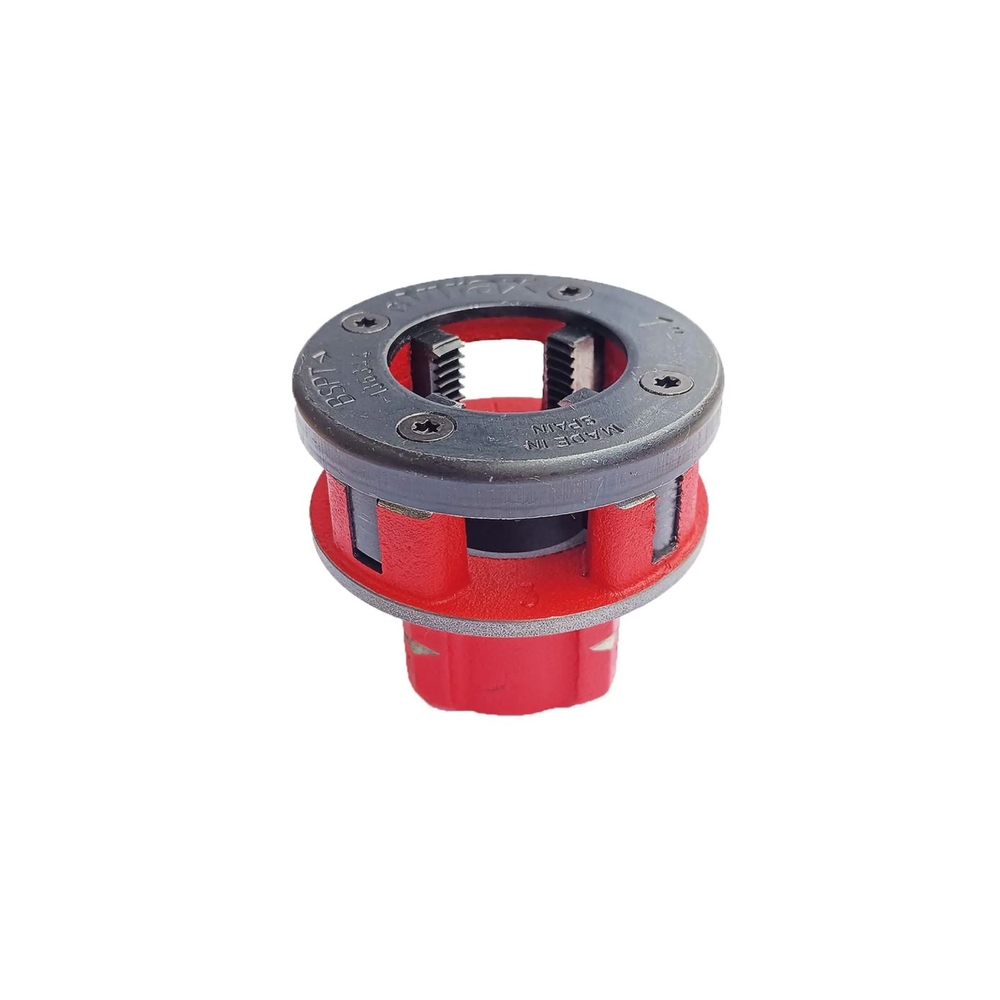

Tête et peignes 1" BSPT droite VIRAX - 136344
Référence : V066136344
Découvrez Tête et peignes 1" BSPT droite VIRAX - 136344 disponible à l'achat
- Entrainement universel huit pans
- Evacuation rapide des copeaux
- Efforts de filetage réduits
- Peignes de précision
- Tête nouvelle génération
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La tête et les peignes 1" BSPT droite VIRAX (réf. 136344) sont des outils conçus pour un filetage précis et efficace des tubes conformes aux normes en vigueur.
Ils bénéficient d’un entraînement par épaulement à huit pans (ou cannelures crantées) qui assure une immobilisation fiable dans la cage.
La calotte intégrée permet un positionnement précis des peignes avec la possibilité de les retourner, ce qui facilite le filetage au ras des murs tout en supprimant les risques d’arrachement.
Un guide de centrage de longue portée garantit un alignement optimal et facilite le travail.
La lubrification et le dégagement des copeaux sont optimisés grâce à des ouvertures largement dimensionnées.
Le repérage de positionnement des peignes reste toujours parfaitement lisible, assurant une utilisation intuitive.
L’alésage joue le rôle de guide pour garantir l’auto-centrage de la filière.
Ce produit est compatible avec les filières manuelles à têtes interchangeables, notamment les modèles Mini Phénix, Phénix IIB, Phénix III et Phénix IV, selon leurs capacités.
Pour un filetage avec la Mini Phénix réf. 138020 / 138021, l’utilisation est réservée aux têtes BSPT acier jusqu’au diamètre 1.1/4".
Pour une utilisation avec la Phénix IIB ou Phénix III (réf. 1375), il est recommandé d’enlever le jonc de retenue.
Les tubes à usiner doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte).
Les tubes de série légère (ou "Tarif 1" et "Tarif 2") ne sont pas adaptés.
La référence 136344 correspond à une tête en acier avec un filetage BSPT droit de diamètre 1" (26/34 mm) et un poids de 0,720 kg.
La compatibilité notée "A" inclut les cages à cliquet 1360, 1362, ainsi que les filières Mini Phénix, Phénix IIB, Phénix III et Phénix IV.
Les points clés du produit sont :
- Un entraînement universel huit pans assurant une transmission efficace des efforts.
- Une évacuation rapide des copeaux grâce aux ouvertures optimisées.
- Des efforts de filetage réduits pour faciliter l’utilisation.
- Des peignes de précision garantissant la qualité du filetage.
- Une tête nouvelle génération intégrant toutes ces améliorations.
Cette tête complète avec peignes constitue un outil performant, précis et adapté aux exigences professionnelles du filetage BSPT droit sur tubes conformes aux normes en vigueur.
Cette tête est dotée d’un entraînement par épaulement à huit pans (ou cannelures crantées) assurant son immobilisation dans la cage. La calotte permet un positionnement précis des peignes avec la possibilité de les retourner afin de réaliser un filetage au ras des murs, ce qui supprime les risques d’arrachement. Un guide de centrage de longue portée facilite le travail en garantissant un auto-centrage efficace de la filière.
Ce produit est compatible avec les filières manuelles à têtes interchangeables, notamment les modèles Mini Phénix, Phénix IIB, Phénix III et Phénix IV, selon leurs capacités. Pour un filetage avec la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145, séries moyenne et forte). Les tubes des séries légères ("Tarif 1" et "Tarif 2") sont déconseillés.
Caractéristiques techniques :
- Référence : 136344
- Type : Acier
- Type de filetage : BSPT Droite
- Diamètre : 1" (26/34 mm)
- Poids : 0,720 kg
- Compatibilité : cages à cliquet 1360, 1362, Mini Phénix, Phénix IIB, Phénix III
Les têtes sont conçues pour faciliter la lubrification et le dégagement des copeaux grâce à des ouvertures largement dimensionnées. Le repérage de positionnement des peignes est toujours parfaitement lisible, et l’alésage sert de guide pour garantir un auto-centrage optimal de la filière. Pour une utilisation avec la Phénix IIB ou Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue.
Ce produit allie précision, robustesse et compatibilité avec plusieurs systèmes de filetage, assurant un travail efficace et sécurisé.
- Référence : 136344
- Comptaibilité : A
- Entraînement : Huit pans
- Type filetage : BSPT Droite
- Diamètre : 1"
- Diamètre : 26/34 mm
- Poids : 0,720
Compatibilité : A
Entraînement : Huit pans
Type Filetage : BSPT Droite
Ø " : 1
Ø mm : 26/34
kg : 0,720
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelles sont les caractéristiques techniques principales de cette tête et ses peignes ?
Cette tête à fileter est en acier avec un entraînement par épaulement à huit pans assurant son immobilisation dans la cage. Elle est conçue pour un filetage BSPT droit de diamètre 1" (26/34 mm) et pèse 0,720 kg. Son alésage sert de guide pour garantir un auto-centrage précis de la filière.
Comment la conception de la tête facilite-t-elle le filetage au ras des murs ?
La calotte permet un positionnement précis des peignes avec la possibilité de les retourner, ce qui autorise un filetage au ras des murs tout en supprimant les risques d’arrachement du tube.
Quels éléments techniques contribuent à la facilité d’utilisation sur chantier ?
Le guide de centrage de longue portée facilite le travail en assurant un positionnement stable. De plus, les ouvertures largement dimensionnées permettent une lubrification efficace et un dégagement rapide des copeaux.
Quels types de tubes sont compatibles avec cette tête à peignes ?
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145, séries moyenne et forte). Les tubes de séries légères ("Tarif 1" et "Tarif 2") sont déconseillés pour garantir la qualité et la sécurité du filetage.
Avec quels systèmes de filière cette tête est-elle compatible ?
Ce produit est compatible avec les filières manuelles à têtes interchangeables, notamment les modèles Mini Phénix, Phénix IIB, Phénix III et Phénix IV, selon leurs capacités. Pour la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
