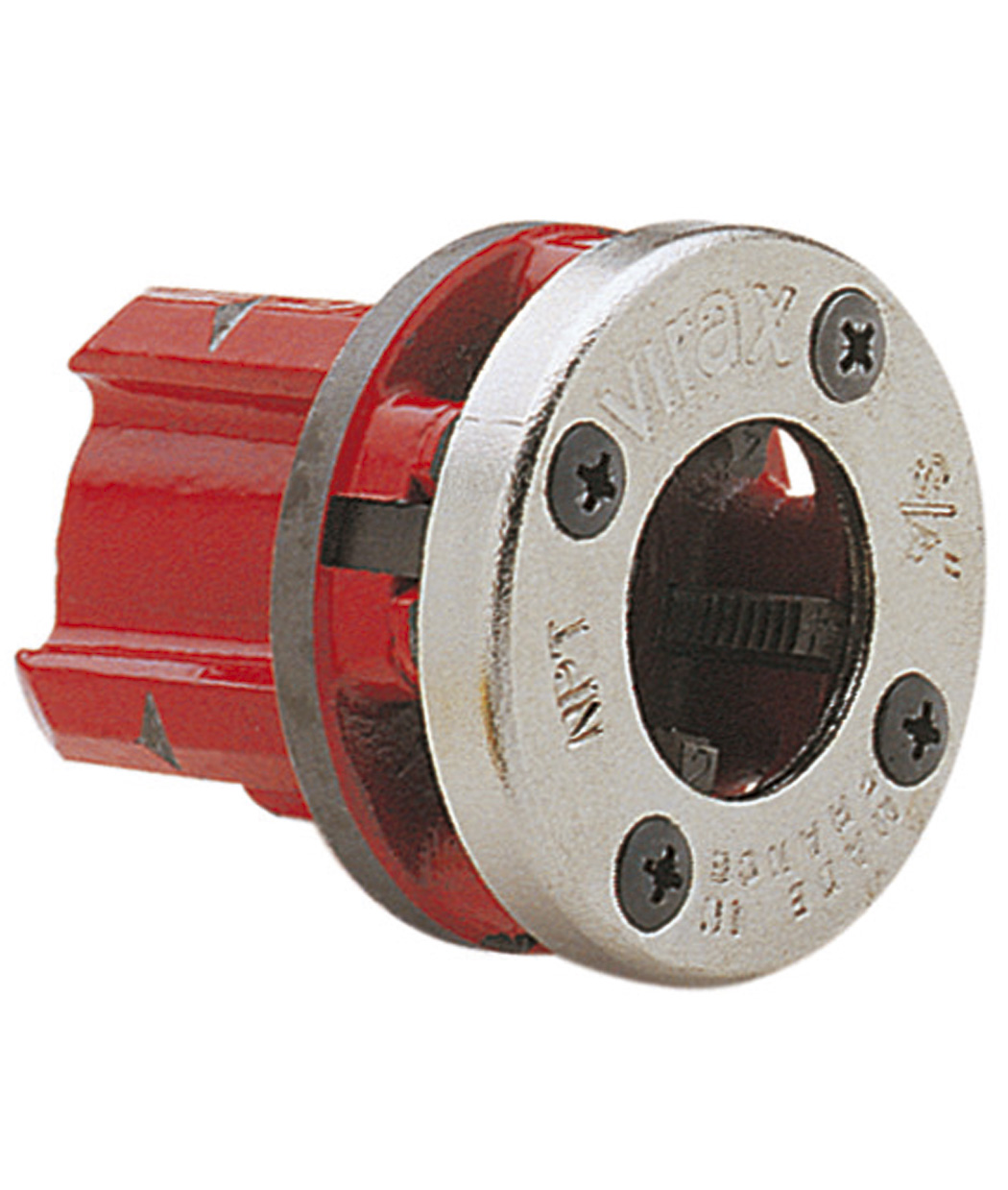

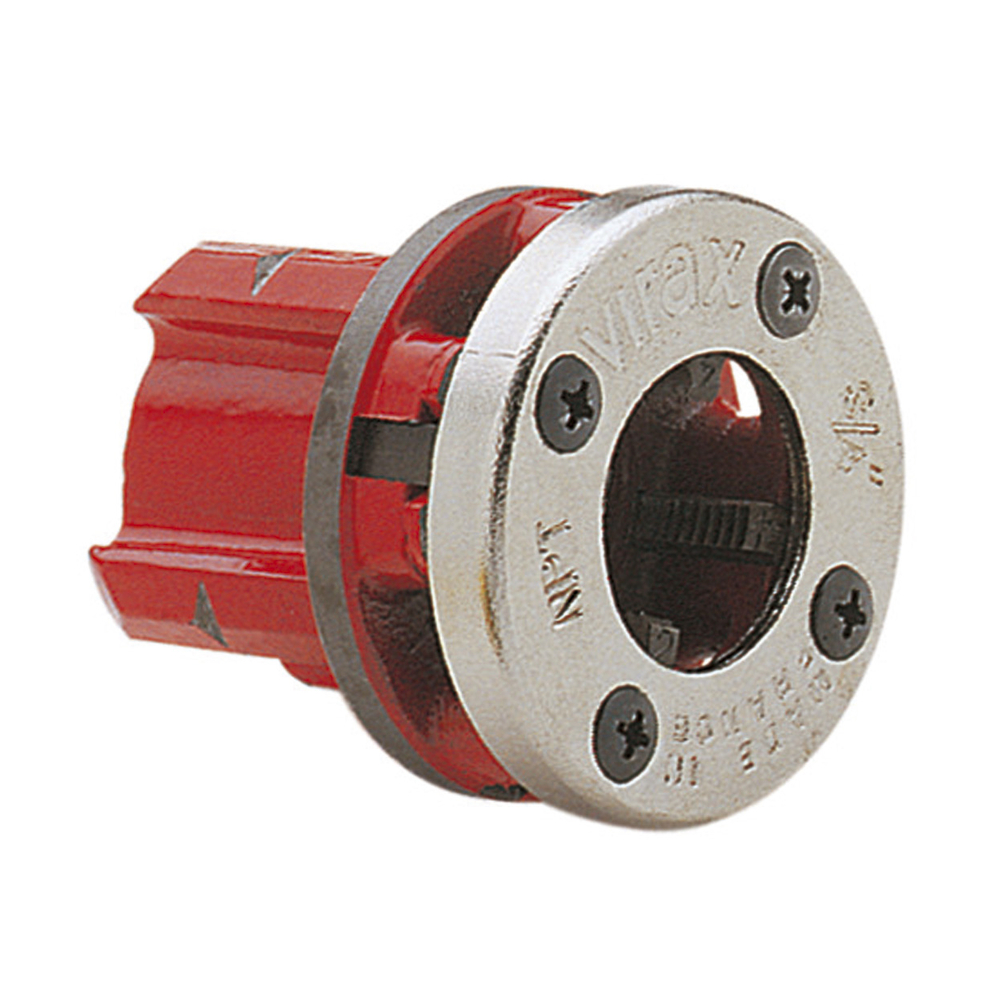

Tête et peignes 1" NPT VIRAX - 136354
Référence : V066136354
Découvrez Tête et peignes 1" NPT VIRAX - 136354 disponible à l'achat
- Entrainement universel huit pans
- Evacuation rapide des copeaux
- Efforts de filetage réduits
- Peignes de précision
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Tête complète nouvelle génération avec peignes pour filières manuelles à têtes interchangeables et électroportatives.
Cette tête est équipée d’un entraînement universel à huit pans assurant une immobilisation fiable dans la cage.
Elle facilite l’évacuation rapide des copeaux grâce à des ouvertures largement dimensionnées, ce qui améliore la lubrification et le dégagement.
Les efforts de filetage sont réduits, rendant le travail plus aisé.
Les peignes sont de précision avec un repérage de positionnement toujours parfaitement lisible.
La calotte assure un positionnement précis des peignes et permet de les retourner pour un filetage au ras des murs, supprimant ainsi les risques d’arrachement.
Un guide de centrage de longue portée facilite le travail et garantit un auto-centrage optimal de la filière grâce à un alésage servant de guide.
Cette tête est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix, Phénix IIB, Phénix III et Phénix IV, selon leurs capacités.
Pour un filetage avec la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte).
Les tubes de série légère (ou "Tarif 1" et "Tarif 2") sont déconseillés.
Pour une utilisation avec la Phénix IIB ou Phénix III (réf. 1375), il faut enlever le jonc de retenue.
Les principales caractéristiques techniques sont les suivantes :
- Type de filetage : NPT
- Diamètre : 1" (26/34 mm)
- Poids : 0,720 kg
- Entraînement : huit pans
- Compatibilité : cages à cliquet 1360, 1362, 1363, 1364, Mini Phénix, Phénix IIB, Phénix III et Phénix IV selon modèles.
Ce produit offre une solution performante et précise pour le filetage manuel ou électroportatif, avec une grande facilité d’utilisation et une excellente fiabilité.
Les avantages principaux comprennent un entraînement universel huit pans, une évacuation rapide des copeaux, des efforts de filetage réduits et des peignes de précision.
Les ouvertures largement dimensionnées favorisent la lubrification et le dégagement rapide des copeaux, réduisant les efforts de filetage. Le repérage de positionnement des peignes est toujours parfaitement lisible, assurant une grande précision.
Compatible avec filières manuelles à têtes interchangeables, Mini Phénix et Phénix III, selon leurs capacités. Pour un filetage avec la Mini Phénix (réf. 138020/138021), il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4". Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte) ; les tubes série légère (Tarif 1 et Tarif 2) sont déconseillés. Pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il convient d’enlever le jonc de retenue.
Caractéristiques techniques principales (référence 136354) :
- Type : Acier
- Type de filetage : NPT
- Diamètre : 1" (26/34 mm)
- Poids : 0,720 kg
Une gamme complète de références est disponible pour différents diamètres et types de filetage (BSPT droite, BSPT gauche, NPT), avec des poids variant selon les dimensions, permettant une adaptation optimale aux besoins spécifiques de filetage.
Compatibilité : A
Entraînement : Huit pans
Type Filetage : NPT
Ø " : 1
Ø mm : 26/34
kg : 0,720
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels sont les principaux éléments techniques de cette tête avec peignes pour filières manuelles ?
Cette tête est équipée d’un entraînement universel par épaulement à huit pans crantés assurant une immobilisation fiable dans la cage. Elle dispose d’une calotte pour un positionnement précis des peignes, qui peuvent être retournés pour un filetage au ras des murs, supprimant ainsi les risques d’arrachement. Un guide de centrage de longue portée facilite l’auto-centrage de la filière.
Comment la conception de cette tête facilite-t-elle le filetage ?
Les ouvertures largement dimensionnées permettent une lubrification efficace et un dégagement rapide des copeaux, ce qui réduit les efforts nécessaires au filetage. Le repérage de positionnement des peignes reste toujours parfaitement lisible, garantissant une grande précision dans le travail.
Avec quels types de filières et tubes cette tête est-elle compatible ?
Elle est compatible avec les filières manuelles à têtes interchangeables, notamment les modèles Mini Phénix et Phénix III selon leurs capacités. Pour un filetage avec la Mini Phénix, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4". Les tubes doivent respecter les normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte). Les tubes série légère (Tarif 1 et Tarif 2) sont déconseillés.
Quelles sont les précautions spécifiques à prendre selon le modèle de filière utilisé ?
Pour une utilisation avec la Phénix IIB ou Phénix III, il est nécessaire d’enlever le jonc de retenue avant montage. Cette précaution assure un bon fonctionnement et une compatibilité optimale avec ces filières.
Quelles sont les dimensions et caractéristiques principales de la référence 136354 ?
La tête est en acier avec un filetage de type NPT d’un diamètre de 1" (26/34 mm) et un poids de 0,720 kg. Elle fait partie d’une gamme complète couvrant différents diamètres et types de filetage, permettant une adaptation précise aux besoins spécifiques.
