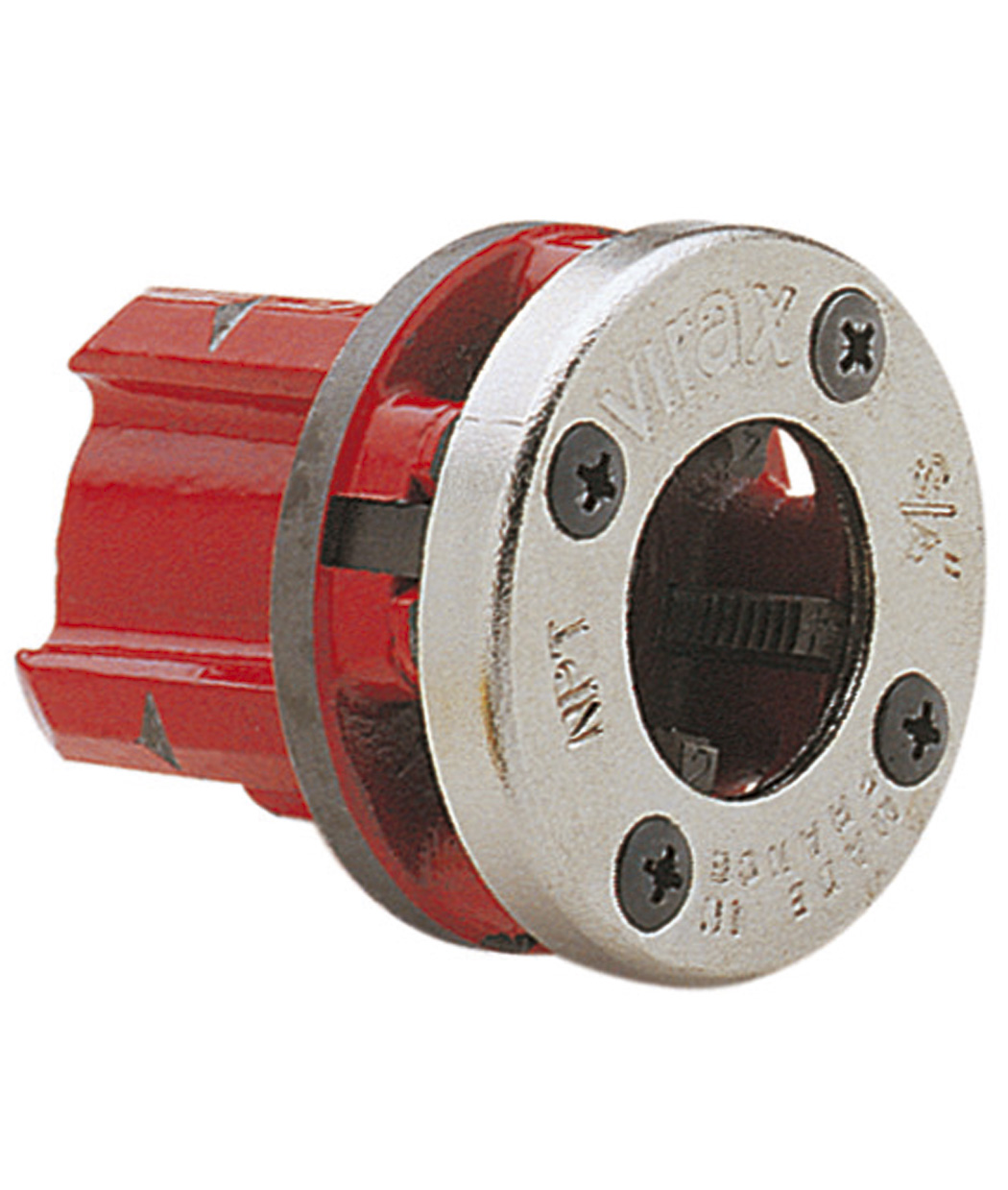

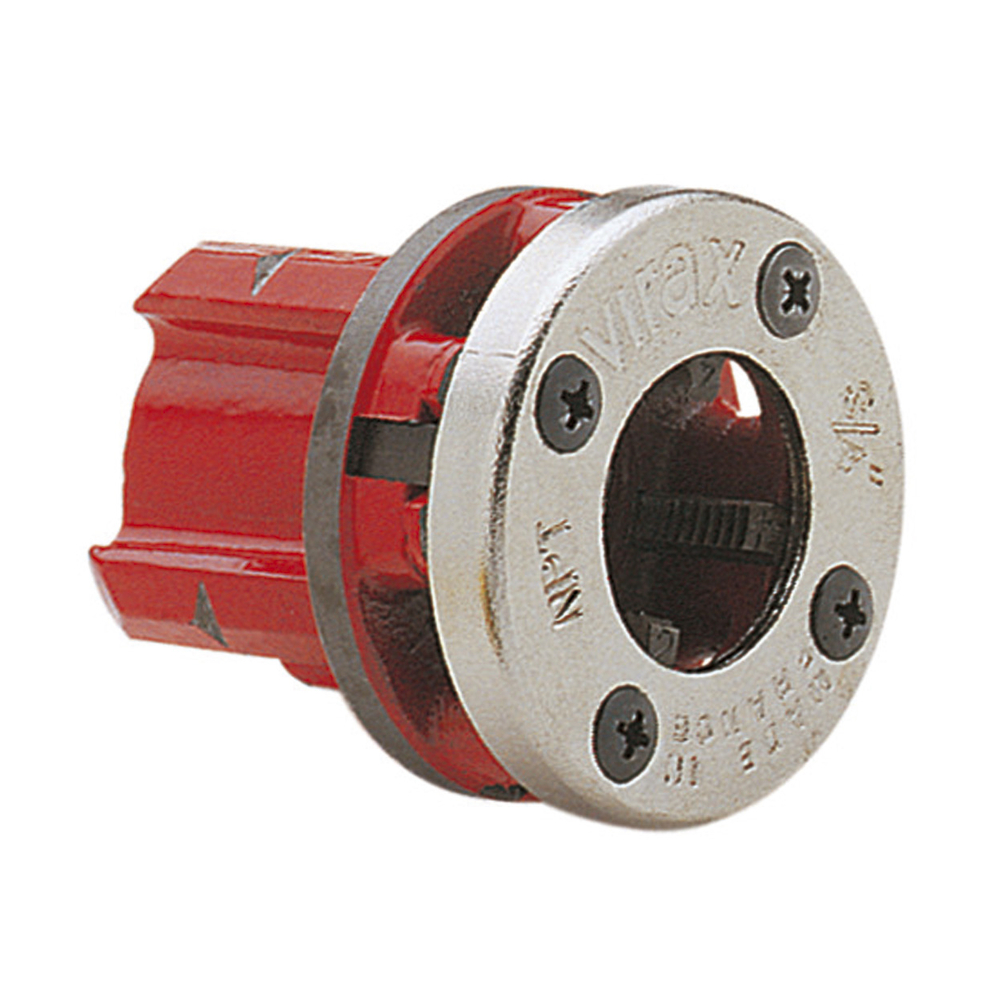

Tête et peignes 3/4" NPT VIRAX - 136353
Référence : V066136353
Découvrez Tête et peignes 3/4" NPT VIRAX - 136353 disponible à l'achat
- Tête nouvelle génération avec peignes interchangeables
- Entrainement universel huit pans
- Evacuation rapide des copeaux
- Efforts de filetage réduits
- Peignes de précision
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La tête complète nouvelle génération 136353 avec peignes est conçue pour les filières manuelles à têtes interchangeables et électroportatives.
Elle dispose d’un entraînement universel huit pans assurant une immobilisation fiable dans la cage.
La conception intègre des ouvertures largement dimensionnées qui facilitent l’évacuation rapide des copeaux et optimisent la lubrification.
Ces caractéristiques permettent de réduire les efforts de filetage, améliorant ainsi le confort et la précision du travail.
Les peignes sont de haute précision avec un positionnement toujours parfaitement lisible.
La calotte permet un positionnement précis des peignes avec la possibilité de les retourner pour réaliser un filetage au ras des murs tout en supprimant les risques d’arrachement.
Un guide de centrage de longue portée facilite le travail en garantissant un auto-centrage optimal de la filière via un alésage servant de guide.
Cette tête est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix, Phénix IIB, Phénix III et Phénix IV selon leurs capacités.
Pour un filetage avec la Mini Phénix réf. 138020 / 138021, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue.
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte).
Les tubes de série légère, aussi appelés "Tarif 1" et "Tarif 2", sont déconseillés.
Caractéristiques techniques spécifiques à la référence 136353 :
- Type de filetage : NPT
- Diamètre nominal : 3/4" (20/27 mm)
- Poids : 0,570 kg
Cette tête est fabriquée en acier, avec un entraînement huit pans garantissant robustesse et précision.
Elle est compatible avec les cages à cliquet 1360, 1362, 1363, 1364 ainsi qu’avec les modèles Mini Phénix, Phénix IIB, Phénix III et Phénix IV selon les variantes.
En résumé, cette tête et ses peignes assurent un filetage précis, rapide et sécurisé.
Le confort d’utilisation est amélioré grâce à une conception optimisée pour la lubrification, l’évacuation des copeaux et le positionnement des peignes.
Elle répond aux exigences normatives pour les tubes et s’adapte à une large gamme d’outils Virax.
Le produit bénéficie d’une lubrification et d’un dégagement rapide des copeaux grâce à des ouvertures largement dimensionnées. Le repérage de positionnement des peignes est toujours parfaitement lisible, assurant une grande précision lors de l’utilisation.
Cette tête est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix et Phénix III, selon leurs capacités. Pour un filetage avec la Mini Phénix (réf. 138020 / 138021), il convient d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4". Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennement NFA 49115 et NFA 49145 série moyenne et forte). Les tubes de série légère ("Tarif 1" et "Tarif 2") sont déconseillés.
Caractéristiques techniques pour la référence 136353 (acier NPT) :
- Type de filetage : NPT droite
- Diamètre : 3/4" (20/27 mm)
- Poids : 0,570 kg
D’autres références sont disponibles avec différentes tailles et types de filetage, allant de 1/8" à 2", en filetage BSPT droit ou gauche, ainsi qu’en filetage NPT, avec des poids variant de 0,430 kg à 2,160 kg selon les dimensions.
Pour une utilisation avec la Phénix IIB / Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue.
Compatibilité : A
Entraînement : Huit pans
Type Filetage : NPT
Ø " : 3/4
Ø mm : 20/27
kg : 0,570
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quels sont les éléments techniques spécifiques de cette tête complète avec peignes VIRAX ?
Cette tête à entraînement par épaulement à huit pans assure une immobilisation optimale dans la cage. La calotte permet un positionnement précis des peignes, qui peuvent être retournés pour un filetage au ras des murs, supprimant ainsi les risques d’arrachement. Un guide de centrage de longue portée facilite le travail en garantissant l’auto-centrage de la filière.
Comment cette tête facilite-t-elle l’évacuation des copeaux lors du filetage ?
Elle est équipée d’ouvertures largement dimensionnées qui assurent une lubrification efficace et un dégagement rapide des copeaux, ce qui améliore la fluidité du filetage et réduit les efforts nécessaires.
Avec quelles filières et types de filetage cette tête est-elle compatible ?
Cette tête est compatible avec les filières manuelles à têtes interchangeables, Mini Phénix et Phénix III, selon leurs capacités. Elle est conçue pour un filetage NPT droit, notamment en diamètre 3/4". Pour la Mini Phénix, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Quelles sont les exigences concernant les tubes utilisés avec cette tête ?
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte). Les tubes de série légère, appelés "Tarif 1" et "Tarif 2", sont déconseillés pour éviter les problèmes lors du filetage.
Quelles précautions faut-il prendre pour l’utilisation avec les modèles Phénix IIB et Phénix III ?
Pour une utilisation avec la Phénix IIB ou Phénix III (réf. 1375), il est nécessaire d’enlever le jonc de retenue afin d’assurer un montage correct et sécurisé de la tête complète avec peignes.
