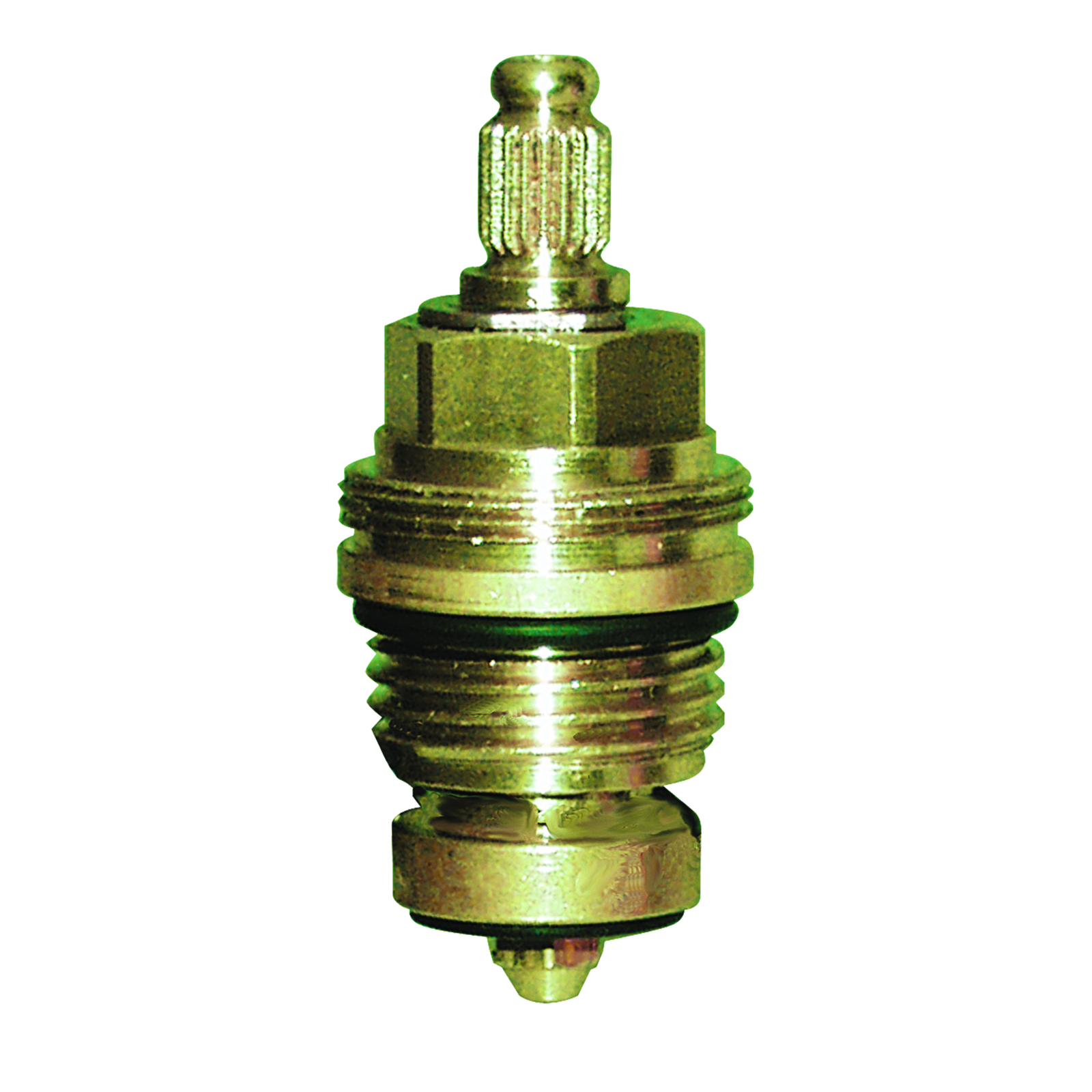

Tête universelle clapet DIN nue ø M 1/2 avec adaptateur et joint PRESTO - 70009
Référence : P22370009
.png?frz-width=260){kind=logo}
Découvrez Tête universelle clapet DIN nue ø M 1/2 avec adaptateur et joint PRESTO - 70009 disponible à l'achat
- Contrôle précis du clapet avec course de 20 à 25 mm
- Fixation facile grâce à la boucle à clipser
- Adaptateur de croisillon et joint torique inclus
- Tige crantée de 8 mm avec 20 positions
- Compatibilité étendue avec filetage M24 x 1
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Schéma
1 document
Voir plus de documents
Tête universelle à clapet DIN nue de diamètre M 1/2, conçue pour offrir une solution fiable dans le contrôle précis du clapet.
La course du clapet est comprise entre 20 et 25 mm, assurant une bonne amplitude de mouvement.
Le produit est livré avec un adaptateur de croisillon, référence 70011, ainsi qu’un joint torique sans pion pour une étanchéité optimale.
La tige, d’un diamètre de 8 mm, est crantée avec 20 crans, ce qui garantit un positionnement précis.
Elle est équipée d’une boucle à clipser facilitant la fixation.
Cette tête universelle est compatible avec différents systèmes grâce aux accessoires inclus, ce qui la rend polyvalente et adaptable.
Les matériaux utilisés assurent une bonne durabilité et compatibilité dans le cadre de son utilisation.
Les dimensions principales, confirmées par le schéma technique, sont les suivantes : la hauteur totale est de 30,6 mm.
Le filetage est de type M24 x 1, tandis que le diamètre de raccordement est G 1/2".
La tige mesure 8 mm de diamètre avec une course effective de 20 mm, conforme aux crantages spécifiés.
Ce produit est idéal pour les applications nécessitant un contrôle précis et fiable du clapet, avec une installation facilitée et une compatibilité étendue.
- diamètre du clapet : M 1/2
- course du clapet : 20 à 25 mm
- adaptateur de croisillon : référence 70011
- joint torique sans pion
- diamètre de la tige : 8 mm
- nombre de crans sur la tige : 20
- hauteur totale : 30,6 mm
- filetage : M24 x 1
- diamètre de raccordement : G 1/2"
- boucle à clipser pour fixation
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Avec quels systèmes cette tête universelle est-elle compatible ?
Cette tête universelle est livrée avec un adaptateur de croisillon (référence 70011) et un joint torique sans pion, ce qui lui permet de s’adapter à différents systèmes de clapets DIN. Sa conception permet une compatibilité étendue grâce aux accessoires inclus.
Quelles sont les dimensions principales à prendre en compte pour l’installation ?
La hauteur totale de la tête est de 30,6 mm, avec un filetage de type M24 x 1 et un diamètre de raccordement G 1/2". La tige mesure 8 mm de diamètre et dispose d’une course effective comprise entre 20 et 25 mm.
Comment est assuré le positionnement précis de la tige ?
La tige est crantée avec 20 crans, ce qui garantit un positionnement précis lors du réglage du clapet. Elle est également équipée d’une boucle à clipser facilitant la fixation.
Quelle est la fonction de l’adaptateur et du joint fournis avec ce produit ?
L’adaptateur de croisillon permet de connecter la tête universelle à différents types de mécanismes de clapet. Le joint torique sans pion assure une étanchéité optimale pour éviter toute fuite au niveau du raccordement.
