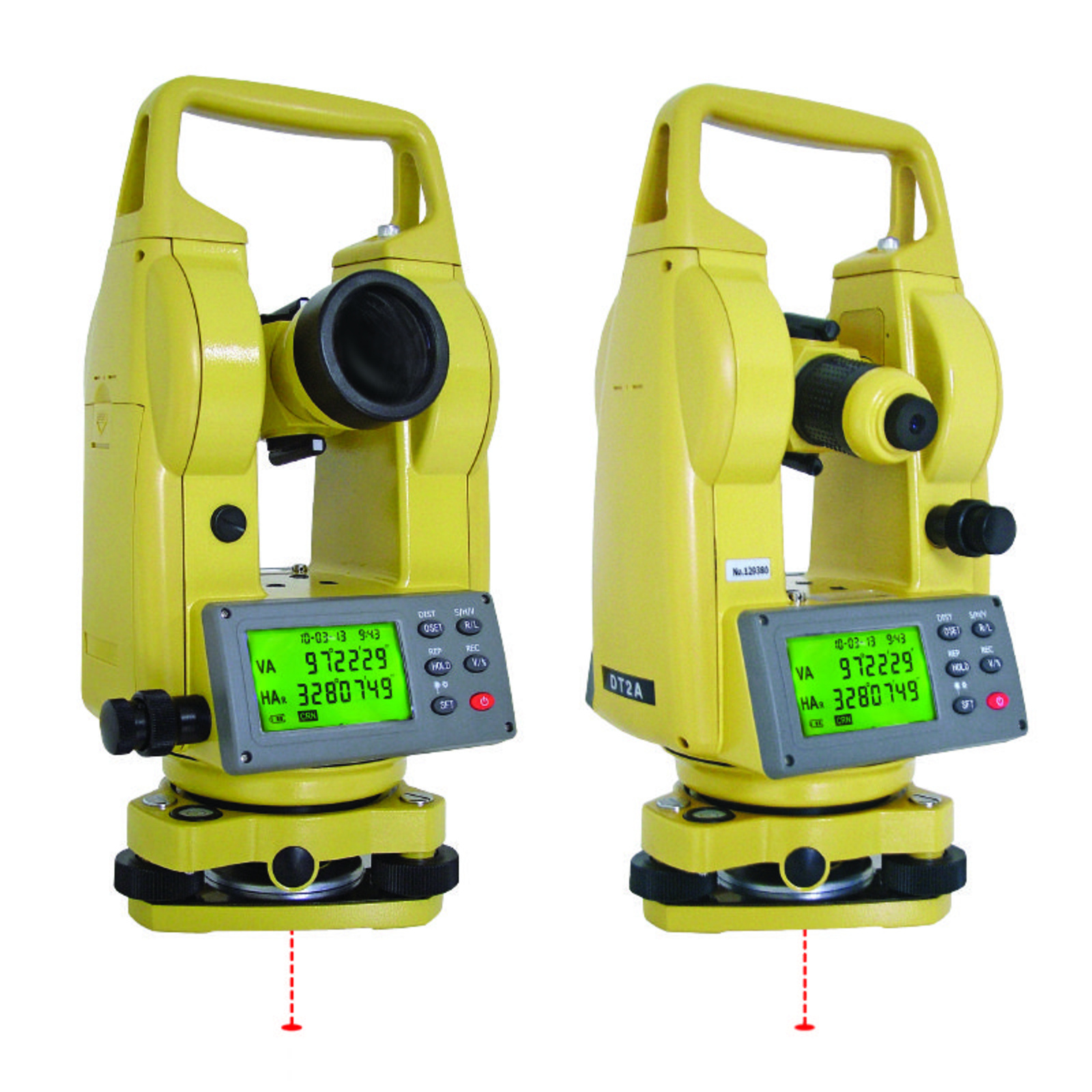

Théodolite Électronique Dt2 METRICA - 60840

Le Théodolite Électronique DT2 METRICA - 60840 est un instrument de mesure d’angles électroniques, conçu pour offrir précision et polyvalence dans divers domaines topographiques et d’ingénierie.

Ce théodolite digital utilise un système de codage absolu pour la mesure des angles, avec une résolution de lecture de 1’’ (0,2 mgon) pour l’angle horizontal et 5’’ (1 mgon) pour l’angle vertical.
La précision des mesures se situe entre 2’’ et 5’’ (0,5 mgon à 1 mgon).
Il est équipé de deux écrans LCD très visibles qui affichent simultanément les angles horizontaux et verticaux.
Le système intègre des fonctions de calcul automatique, de mémorisation et de visualisation des données.

Le dispositif peut être couplé à un télémètre électronique (EDM) et à un PDA, formant ainsi une station complète capable de mesurer, afficher, enregistrer des angles, des distances et coordonner les données.
Il est adapté à de nombreuses applications telles que les relevés topographiques, le contrôle de mines, les stations d’irrigation et les projets généraux d’ingénierie.

Le fonctionnement comprend un nivellement précis grâce à une bulle circulaire et une plaque-niveau, ainsi qu’un centrage avec un fil à plomb optique.
L’allumage et l’extinction se font via un bouton unique, avec indication du niveau de charge des piles.
Le remplacement des piles est simple grâce à un compartiment dédié avec bouton de libération.

Les mesures d’angles se réalisent par collimation avec un oculaire ajustable, permettant d’éliminer le parallaxe pour une précision optimale.
Il est possible de commuter entre angles horizontaux droit et gauche, d’imposer un angle horizontal fixe, de répéter les mesures pour plus de précision, et de mesurer des pourcentages de pente.

La mesure de distance s’effectue en liaison avec un télémètre EDM, avec affichage de la distance inclinée, horizontale et du dénivelé.
Les données de mesure peuvent être enregistrées dans la mémoire interne (jusqu’à 500 groupes) ou transmises via une interface de communication à un ordinateur ou PDA.

Les réglages utilisateur incluent la compensation automatique de l’inclinaison (fonction TILT), la correction des erreurs d’angle vertical, de collimation et d’inclinaison, la sélection des unités d’angle (degrés, minutes, secondes ou gon), la vitesse de transmission des données, ainsi que l’activation ou non de l’extinction automatique (autospegnimento).

Le théodolite dispose d’un système d’illumination du réticule avec réglage de la luminosité et d’un mode d’économie d’énergie.
Les contrôles et réglages précis comprennent la calibration des bulles, la vérification et l’ajustement du niveau circulaire, la correction du réticule vertical, ainsi que la collimation fine de l’instrument.

Le conditionnement est individuel, avec stockage recommandé dans un lieu bien aéré, peu humide et à une température inférieure à 45°C.
Un soin particulier est conseillé pour le transport (utilisation d’une mallette anti-choc), le nettoyage (sans produits chimiques agressifs), et le maintien de la batterie en bon état.

En résumé, le Théodolite Électronique DT2 METRICA - 60840 est un instrument robuste, précis et complet, adapté aux professionnels des relevés topographiques et des contrôles techniques.
Il offre une interface moderne, des fonctions avancées de mesure, d’enregistrement et de communication des données, garantissant une grande fiabilité et facilité d’utilisation dans le cadre de travaux topographiques et d’ingénierie.

Le opérations d’utilisation débutent par le positionnement et le fixation du théodolite sur un trépied, en veillant à bien le sécuriser à la tête du trépied. Ensuite, l’instrument doit être correctement nivelé à l’aide de la bulle circulaire, de la plaque-niveau et du fil à plomb optique, en ajustant les vis de réglage pour centrer les bulles et aligner le fil à plomb sur le point au sol.

L’allumage se fait par une simple pression sur un bouton, ce qui active l’affichage simultané des angles horizontaux et verticaux sur les écrans LCD. Le niveau de charge des piles est indiqué, et il convient de remplacer les piles lorsque leur charge devient insuffisante.

La mesure des angles horizontaux et verticaux s’effectue par collimation à travers l’oculaire ajustable, en éliminant le parallaxe grâce à la mise au point précise. L’angle horizontal peut être commuté entre droite et gauche, et il est possible de fixer un angle horizontal donné. Pour améliorer la précision, la mesure de l’angle horizontal peut être répétée plusieurs fois, avec calcul automatique de la moyenne.

La mesure de la pente s’obtient en passant en mode pourcentage de grade via une touche dédiée. La mesure de distance s’effectue uniquement en liaison avec un télémètre électronique (EDM) connecté par câble, l’instrument affichant alors la distance inclinée, la distance horizontale et le dénivelé.

Les données de mesure peuvent être enregistrées en mémoire interne, jusqu’à 500 groupes, ou transmises à un ordinateur ou PDA via une interface de communication située sous la manopole verticale. Le mode d’enregistrement doit être configuré avant toute saisie.

En cas de dysfonctionnement, notamment si le capteur d’inclinaison détecte une inclinaison excessive hors plage de compensation, un message s’affiche et il faut niveler manuellement l’instrument.

Les réglages utilisateur comprennent la compensation automatique de l’inclinaison, la correction des erreurs d’angle vertical, de collimation et d’inclinaison, la sélection des unités d’angle, la vitesse de transmission des données, ainsi que l’activation ou non de l’extinction automatique. L’illumination du réticule est activable et réglable en luminosité.

Le résultat attendu est l’obtention précise des mesures d’angles horizontaux et verticaux, ainsi que des distances (en liaison avec EDM), avec possibilité de mémorisation et transmission des données pour exploitation ultérieure.
