Théodolite électronique FET 220 - GEO FENNEL - 313000
Référence : GEO_313000
Découvrez Théodolite électronique FET 220 - GEO FENNEL - 313000 disponible à l'achat
Les points clés
- Mesure précise des angles horizontaux et verticaux.
- Doté de deux grands écrans faciles à lire.
- Plomb laser intégré pour un positionnement rapide.
- Étanche, avec précision de 20” pour haute précision.
- Léger et transportable, autonomie de 18 heures.
1 635,60 € TTC 1 363,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

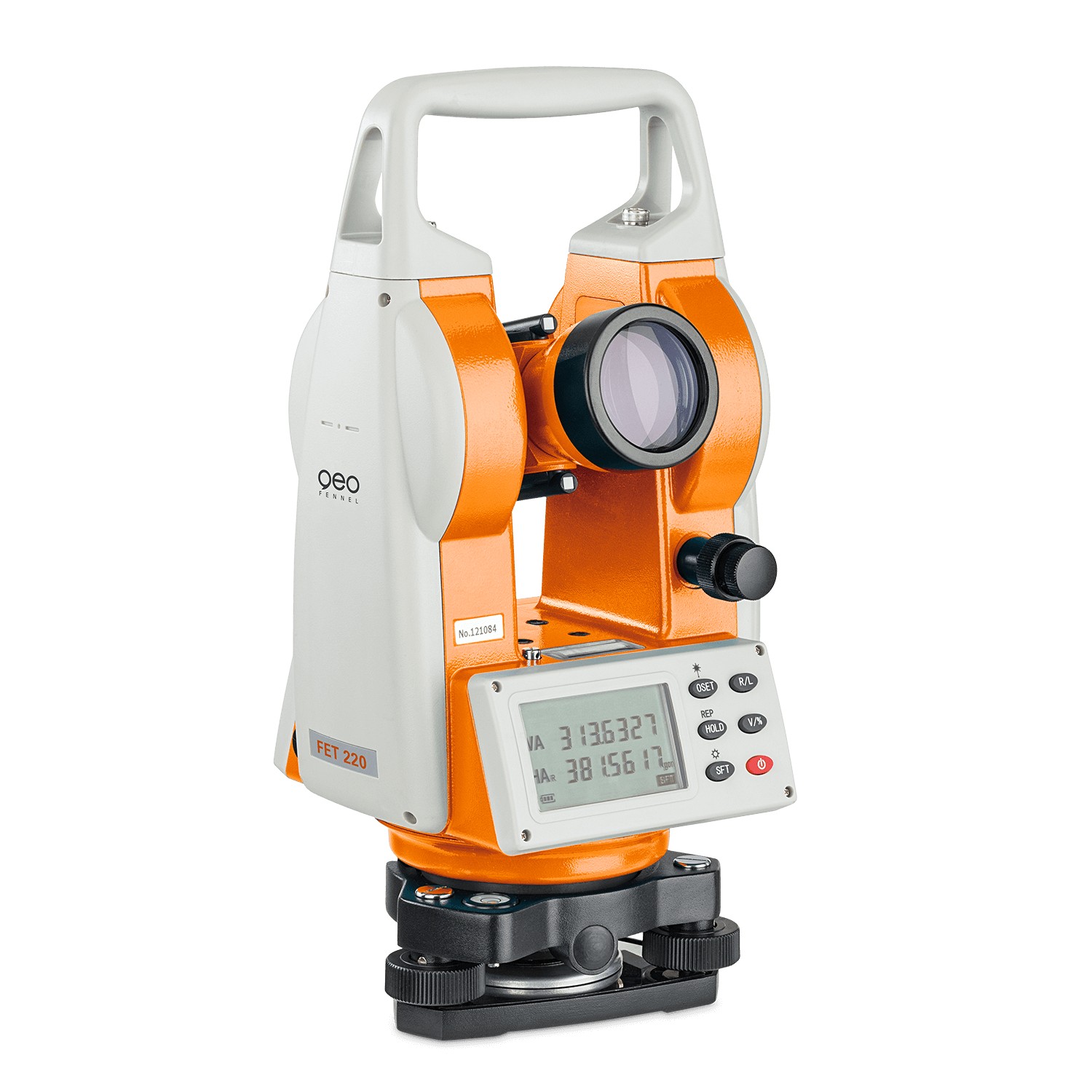

Le FET 220 est un théodolite de haute précision conçu pour mesurer les angles horizontaux, verticaux et zénithaux, adapté aux travaux dans le bâtiment et les travaux publics. Il est particulièrement utile pour des applications telles que la mise en place de coffrages, de pièces préfabriquées ou de supports. Avec ses deux grands écrans faciles à lire et son plomb laser intégré, le positionnement sur les repères au sol devient simple et rapide.
Ce théodolite est étanche selon la norme IP 54 et offre une précision de 20” (6 mgon), idéale pour des mesures de haute précision. Il comprend un tripode amovible, une nivelle d'alidade de 30" / 2 mm, et peut fonctionner dans une plage de températures allant de -20°C à +50°C. Avec une autonomie de 18 heures et un poids de seulement 4,2 kg, il est facile à transporter sur les chantiers. Le FET 220 est équipé d'un grossissement de 30x et d'une ouverture d'objectif de 45 mm, permettant des mesures extrêmement précises, avec une meilleure précision de ±1,5 mm à 1,5 m. Ce théodolite répond parfaitement aux exigences des professionnels en quête de fiabilité et de précision.
Le théodolite électronique FET 220 est un instrument de mesure de haute précision destiné aux travaux de bâtiment et travaux publics. Il permet de mesurer les angles horizontaux, verticaux et zénithaux avec une grande exactitude, facilitant notamment la mise en place de coffrages, de pièces préfabriquées ou de supports.
Le FET 220 se distingue par sa robustesse et sa résistance aux variations de température, pouvant fonctionner dans une plage allant de -25 °C à +50 °C. Il est étanche selon la norme IP 54, garantissant une protection contre la poussière et les éclaboussures d'eau. Son poids léger de 3,4 kg et ses dimensions compactes (280 x 160 x 140 mm) le rendent facile à transporter et à manipuler sur chantier.
Le système d’axe vertical est hautement précis et tourne facilement, avec un arrêt horizontal séparé. L’échelle micrométrique latérale permet un réglage précis et sans jeu, assurant une qualité d’image exceptionnelle grâce au viseur optique. La nivelle sphérique offre une précision de 8’ / 2 mm, et la précision de calage est de 2 secondes. Le cercle horizontal couvre 360°, avec une plus petite valeur mesurée de 10“ (3 mgon).
Le grossissement est de 32x avec une ouverture d’objectif de 45 mm et un champ visuel de 1°. La visée minimale est de 2 m, et la précision est inférieure à 1 mm lorsqu’un repère est utilisé, sinon ± 2 mm. Le facteur constant de multiplication est de 100, et la portée du compensateur est de ± 15’. L’appareil utilise un codeur absolu pour la mesure des angles et est équipé d’un laser de classe 2.
L’alimentation est assurée par une batterie NiMH rechargeable, offrant une autonomie de 18 heures, avec un bloc de piles de secours inclus. Le contenu de la livraison comprend une embase, la batterie NiMH, un chargeur, un bloc de piles de secours et un coffret rigide pour le transport.
Avantages principaux :
- Haute précision et fiabilité des mesures
- Robuste et adapté aux conditions difficiles
- Manipulation facile grâce à une structure simple et un entretien aisé
- Écran clair et double affichage pour une lecture facile
- Plomb laser intégré pour un positionnement rapide sur les repères au sol
Le FET 220 répond aux exigences des professionnels recherchant un théodolite performant, précis et durable pour les applications de topographie, construction et génie civil.
Le FET 220 se distingue par sa robustesse et sa résistance aux variations de température, pouvant fonctionner dans une plage allant de -25 °C à +50 °C. Il est étanche selon la norme IP 54, garantissant une protection contre la poussière et les éclaboussures d'eau. Son poids léger de 3,4 kg et ses dimensions compactes (280 x 160 x 140 mm) le rendent facile à transporter et à manipuler sur chantier.
Le système d’axe vertical est hautement précis et tourne facilement, avec un arrêt horizontal séparé. L’échelle micrométrique latérale permet un réglage précis et sans jeu, assurant une qualité d’image exceptionnelle grâce au viseur optique. La nivelle sphérique offre une précision de 8’ / 2 mm, et la précision de calage est de 2 secondes. Le cercle horizontal couvre 360°, avec une plus petite valeur mesurée de 10“ (3 mgon).
Le grossissement est de 32x avec une ouverture d’objectif de 45 mm et un champ visuel de 1°. La visée minimale est de 2 m, et la précision est inférieure à 1 mm lorsqu’un repère est utilisé, sinon ± 2 mm. Le facteur constant de multiplication est de 100, et la portée du compensateur est de ± 15’. L’appareil utilise un codeur absolu pour la mesure des angles et est équipé d’un laser de classe 2.
L’alimentation est assurée par une batterie NiMH rechargeable, offrant une autonomie de 18 heures, avec un bloc de piles de secours inclus. Le contenu de la livraison comprend une embase, la batterie NiMH, un chargeur, un bloc de piles de secours et un coffret rigide pour le transport.
Avantages principaux :
- Haute précision et fiabilité des mesures
- Robuste et adapté aux conditions difficiles
- Manipulation facile grâce à une structure simple et un entretien aisé
- Écran clair et double affichage pour une lecture facile
- Plomb laser intégré pour un positionnement rapide sur les repères au sol
Le FET 220 répond aux exigences des professionnels recherchant un théodolite performant, précis et durable pour les applications de topographie, construction et génie civil.
- Étanchéité : IP 54
- Précision : 20“ (6 mgon)
- Plombage du laser / tolérance : ± 1,5 mm auf 1,5 m
- Tripode : amovible
- Nivelle d'alidade : 30" / 2 mm
- Unités de mesure : 400 gon / 360°
- Poids (instrument) : 4,2 kg
- La plus petite valeur mesurée : 10“ (3 mgon)
- Mesure de l'angle : codeur absolu
- Classe de laser : 2
- Visée minimale : 1,5 m
- Grossissement : 30 x
- Ouverture de l'objectif : 45 mm
- Nivelle sphérique : 8' / 2 mm
- Plage de température : -20° - +50°C
- Alimentation : NiMH
- Autonomie : 18 h

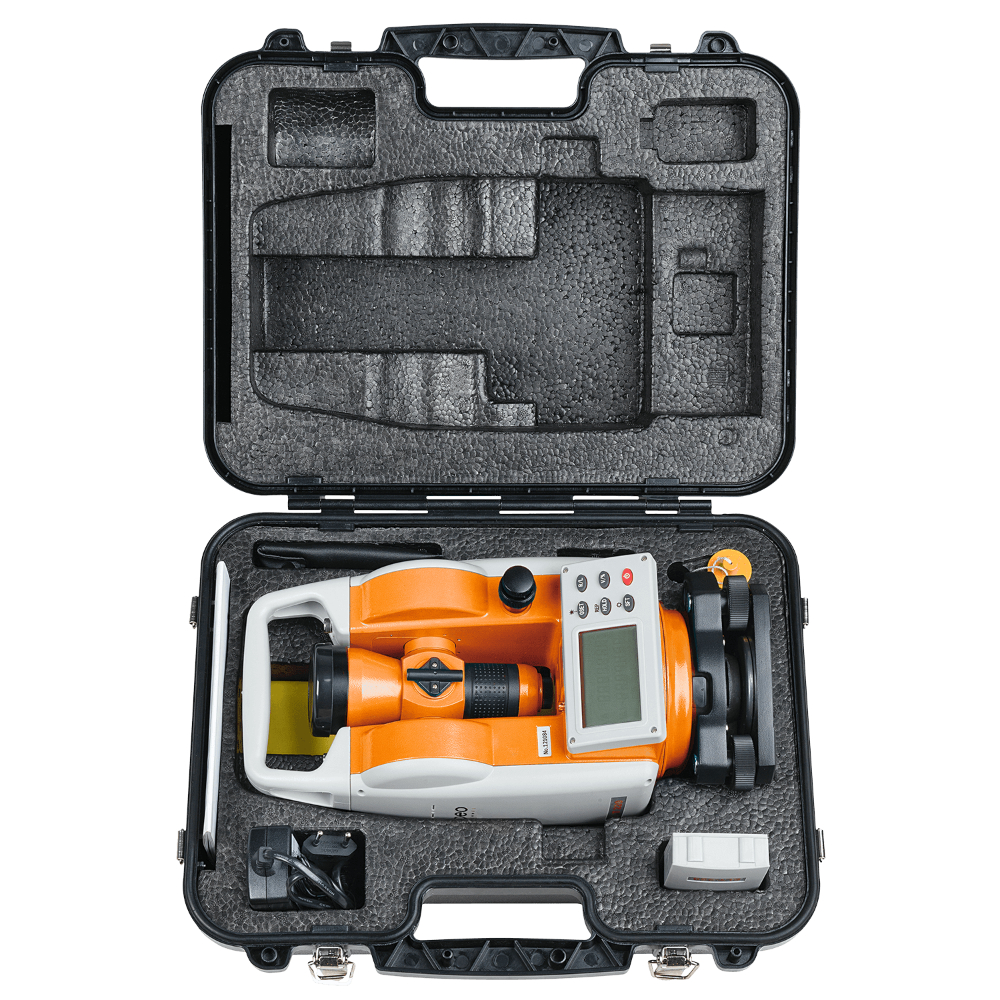

Contenu de livraison : Embase, Batterie NiMH, Chargeur, Bloc de piles de secours, Coffret rigide

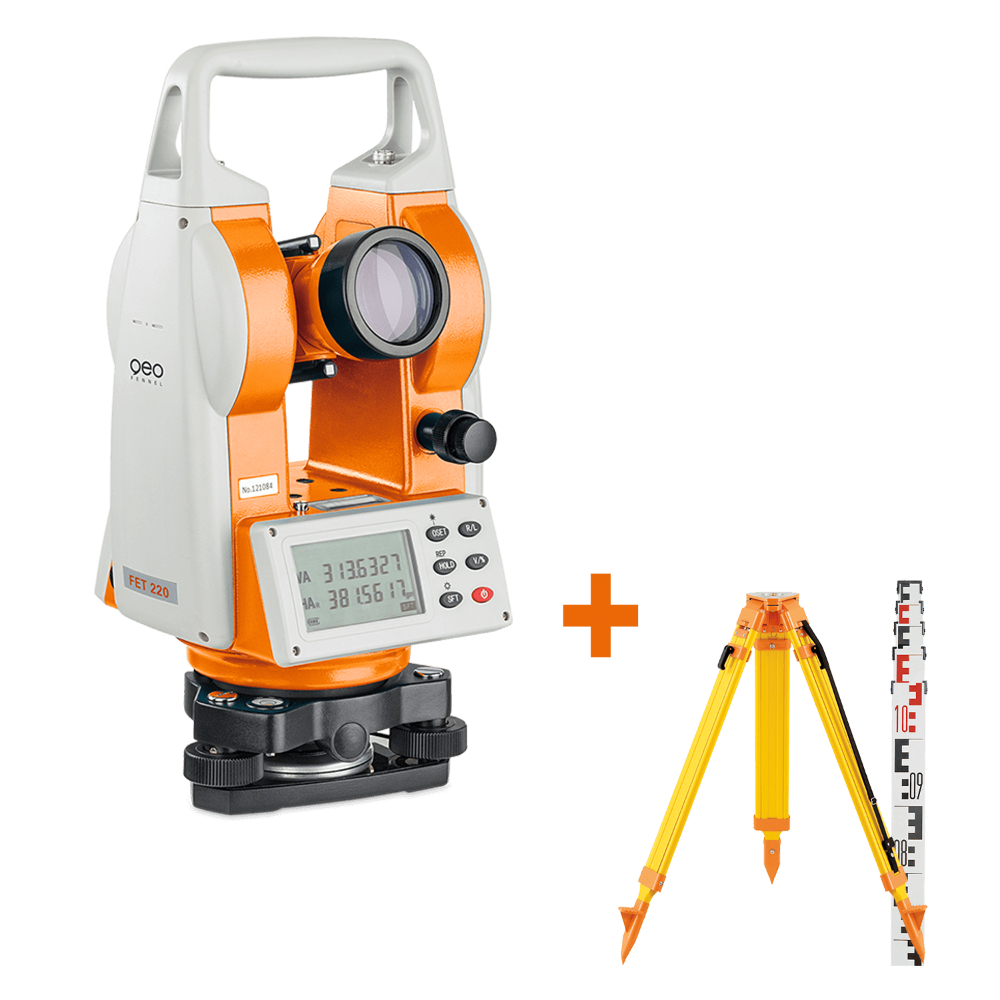

Le théodolite électronique FET 220 s’utilise en le fixant d’abord sur un trépied dont les pieds sont réglés à la hauteur souhaitée et bien verrouillés. L’instrument est ensuite positionné sur le trépied et fixé solidement. L’utilisateur doit niveler précisément l’appareil à l’aide des niveaux à bulle circulaire et sphérique, en ajustant les vis de réglage jusqu’à ce que les bulles soient centrées dans toutes les positions.

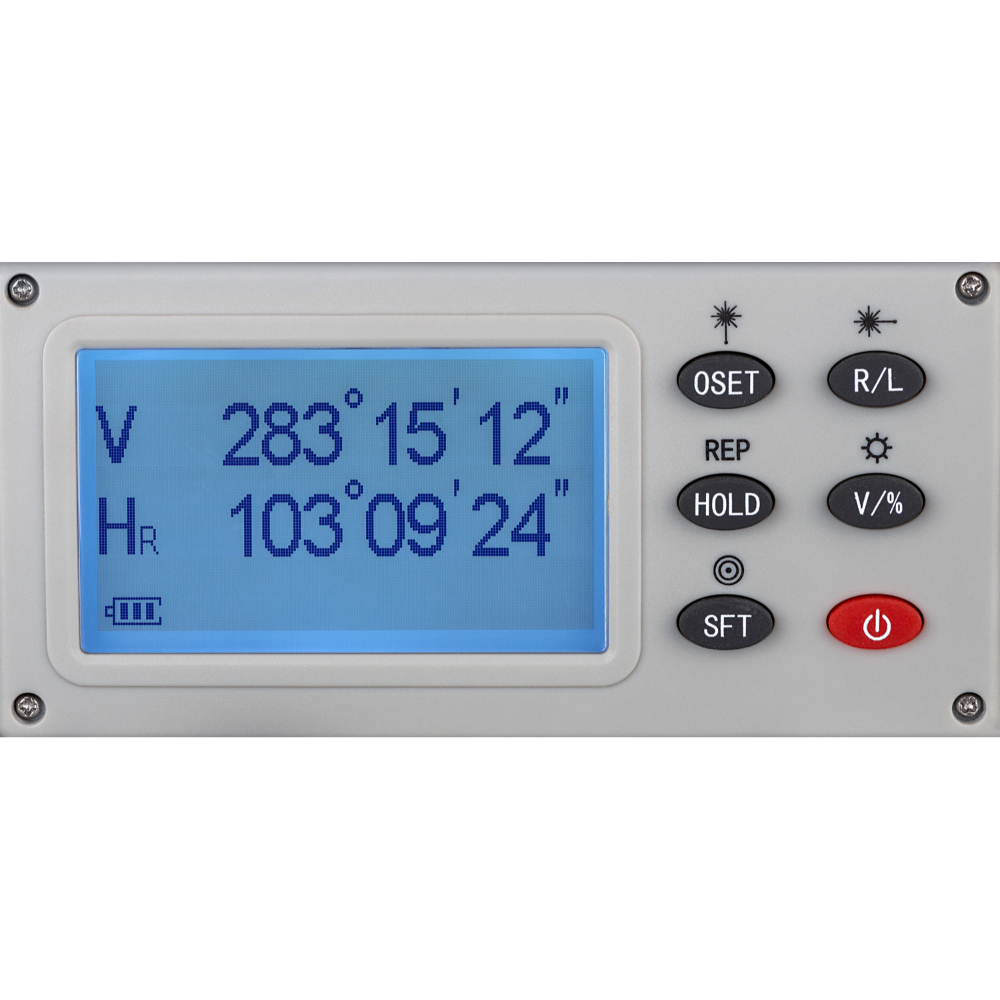

Pour effectuer une mesure, il faut viser le point cible à l’aide du viseur optique, puis, si nécessaire, effectuer une remise à zéro de l’angle horizontal en appuyant sur la touche « 0-SET » une fois la cible alignée. Le théodolite permet de mesurer les angles horizontaux, verticaux et zénithaux, avec la possibilité d’afficher l’angle vertical en degrés ou en pourcentage.
La mesure répétée d’angles horizontaux peut être réalisée en suivant une séquence d’actions impliquant les touches « SFT », « REP », « 0-SET » et « HOLD », permettant de répéter plusieurs fois la mesure entre deux points. L’appareil dispose aussi d’une fonction de maintien de la lecture de l’angle horizontal via la touche « HOLD ».

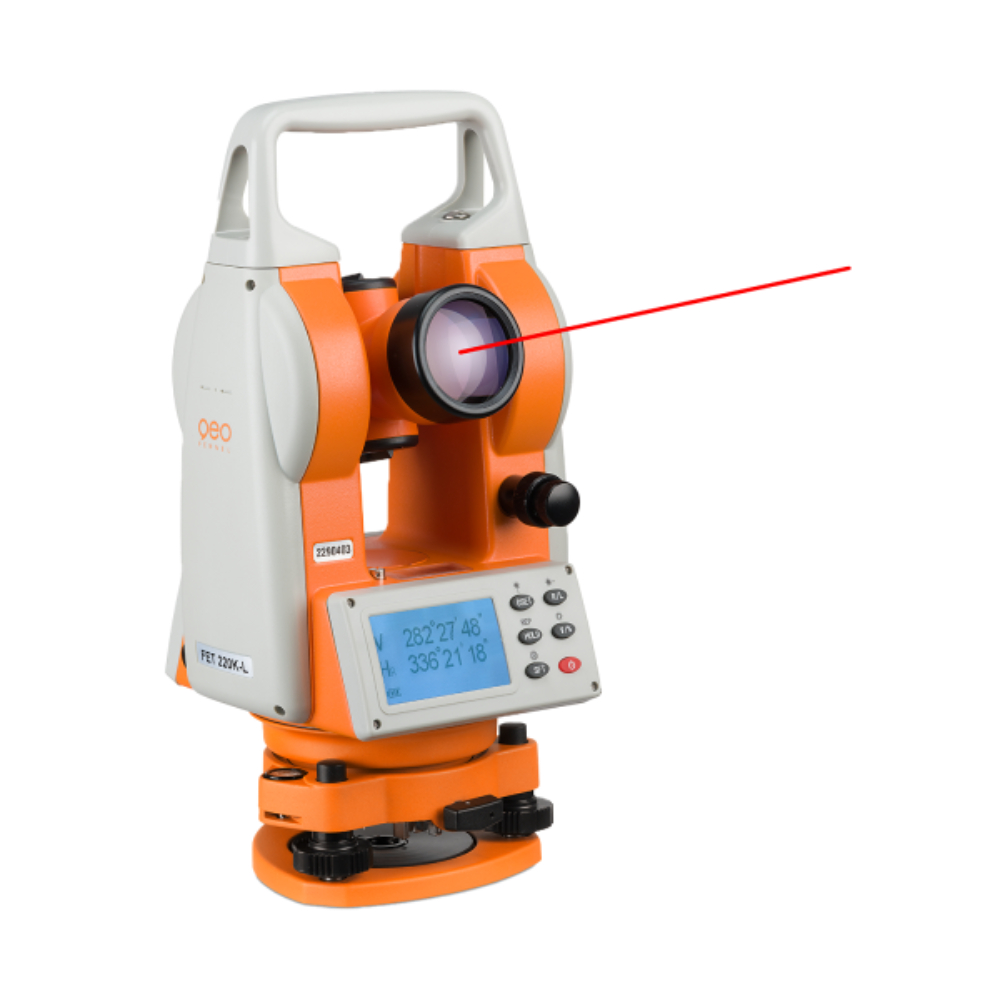

Le positionnement sur les repères au sol est facilité par un plomb laser intégré, activable via la touche « 0-SET » combinée avec « SFT ». La visée minimale est de 1,5 mètre.
L’appareil s’éteint automatiquement après 20 minutes d’inactivité. L’affichage peut être éclairé en maintenant la touche « SFT » enfoncée pendant deux secondes.
Le théodolite fonctionne dans une plage de températures allant de -20°C à +50°C et convient à des environnements extérieurs, avec une protection contre la poussière et les éclaboussures d’eau (étanchéité IP54).
En cas d’erreur de mesure, des codes d’erreur s’affichent, indiquant par exemple un problème avec l’angle vertical ou le système de mesure des angles. Pour corriger ces erreurs, il est recommandé de redémarrer l’appareil.

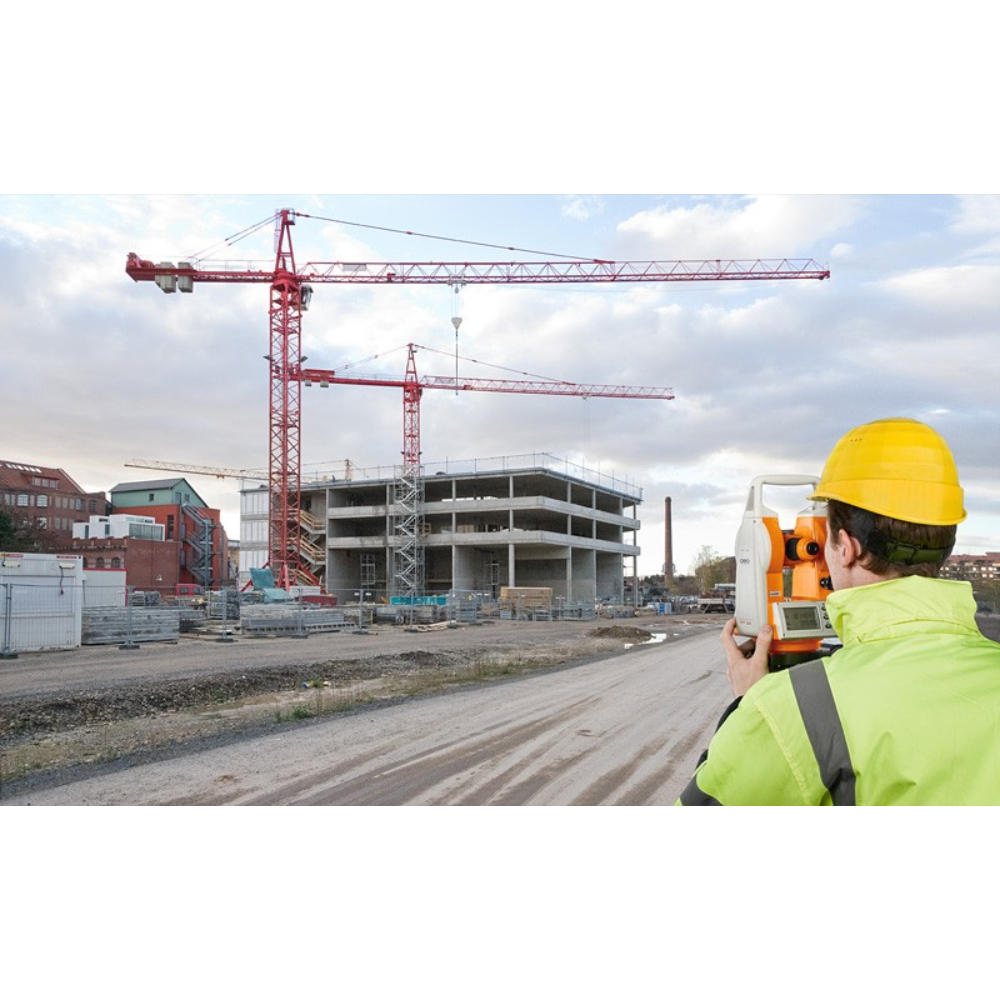

L’utilisation prévue inclut les travaux de bâtiment, travaux publics, mise en place de coffrages, pièces préfabriquées ou supports, ainsi que des relevés topographiques nécessitant des mesures d’angles précises.
Le résultat attendu est une mesure d’angles horizontaux, verticaux et zénithaux précise, avec une précision inférieure à 1 mm lors de l’utilisation d’un repère, ou ± 2 mm sans repère. Le positionnement avec le plomb laser permet un alignement rapide et exact sur les repères au sol.
Pour effectuer une mesure, il faut viser le point cible à l’aide du viseur optique, puis, si nécessaire, effectuer une remise à zéro de l’angle horizontal en appuyant sur la touche « 0-SET » une fois la cible alignée. Le théodolite permet de mesurer les angles horizontaux, verticaux et zénithaux, avec la possibilité d’afficher l’angle vertical en degrés ou en pourcentage.
La mesure répétée d’angles horizontaux peut être réalisée en suivant une séquence d’actions impliquant les touches « SFT », « REP », « 0-SET » et « HOLD », permettant de répéter plusieurs fois la mesure entre deux points. L’appareil dispose aussi d’une fonction de maintien de la lecture de l’angle horizontal via la touche « HOLD ».
Le positionnement sur les repères au sol est facilité par un plomb laser intégré, activable via la touche « 0-SET » combinée avec « SFT ». La visée minimale est de 1,5 mètre.
L’appareil s’éteint automatiquement après 20 minutes d’inactivité. L’affichage peut être éclairé en maintenant la touche « SFT » enfoncée pendant deux secondes.
Le théodolite fonctionne dans une plage de températures allant de -20°C à +50°C et convient à des environnements extérieurs, avec une protection contre la poussière et les éclaboussures d’eau (étanchéité IP54).
En cas d’erreur de mesure, des codes d’erreur s’affichent, indiquant par exemple un problème avec l’angle vertical ou le système de mesure des angles. Pour corriger ces erreurs, il est recommandé de redémarrer l’appareil.
L’utilisation prévue inclut les travaux de bâtiment, travaux publics, mise en place de coffrages, pièces préfabriquées ou supports, ainsi que des relevés topographiques nécessitant des mesures d’angles précises.
Le résultat attendu est une mesure d’angles horizontaux, verticaux et zénithaux précise, avec une précision inférieure à 1 mm lors de l’utilisation d’un repère, ou ± 2 mm sans repère. Le positionnement avec le plomb laser permet un alignement rapide et exact sur les repères au sol.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques techniques principales du théodolite électronique FET 220 ?
Le FET 220 mesure les angles horizontaux, verticaux et zénithaux avec une précision de 20” (6 mgon) et une plus petite valeur mesurée de 10” (3 mgon). Il dispose d’un grossissement de 30x, d’une ouverture d’objectif de 45 mm et d’une visée minimale de 1,5 m. Son étanchéité est certifiée IP 54, ce qui le rend résistant à la poussière et aux éclaboussures d’eau. Il pèse 4,2 kg et fonctionne dans une plage de températures de -20°C à +50°C.
Comment se déroule la mise en œuvre et la prise de mesure avec ce théodolite ?
Le théodolite se fixe sur un trépied stable, puis s’aligne précisément à l’aide des niveaux à bulle circulaire et sphérique. La visée s’effectue via un viseur optique, avec possibilité de remise à zéro de l’angle horizontal via la touche « 0-SET ». Le positionnement sur les repères au sol est facilité par un plomb laser intégré activable par combinaison de touches. L’appareil propose aussi une fonction de maintien de la lecture de l’angle horizontal et une répétition des mesures entre deux points.
Quelle est l’autonomie et la source d’alimentation du FET 220 ?
Le théodolite est alimenté par une batterie rechargeable NiMH offrant une autonomie de 18 heures. Un bloc de piles de secours est également fourni pour assurer la continuité d’utilisation. La batterie se recharge hors de l’appareil via un chargeur dédié.
Quels sont les dispositifs garantissant la précision et la sécurité des mesures ?
Le FET 220 utilise un codeur absolu pour la mesure des angles, avec un système d’axe vertical précis et un arrêt horizontal séparé. La nivelle d’alidade offre une précision de 30” / 2 mm et la nivelle sphérique 8’ / 2 mm. Le laser intégré est de classe 2, avec une tolérance de ±1,5 mm à 1,5 m pour le plomb laser. L’appareil affiche des codes d’erreur en cas de problème de mesure et recommande un redémarrage pour correction.
Quels sont les éléments spécifiques facilitant l’usage sur chantier ?
Le FET 220 est léger et compact, avec un poids de 4,2 kg et des dimensions de 280 x 160 x 140 mm, ce qui facilite son transport. Il est étanche selon la norme IP 54, adapté aux conditions extérieures. Les deux grands écrans offrent une lecture facile des mesures, même dans des conditions de faible luminosité grâce à un rétroéclairage activable. Le trépied est amovible pour un montage rapide.
