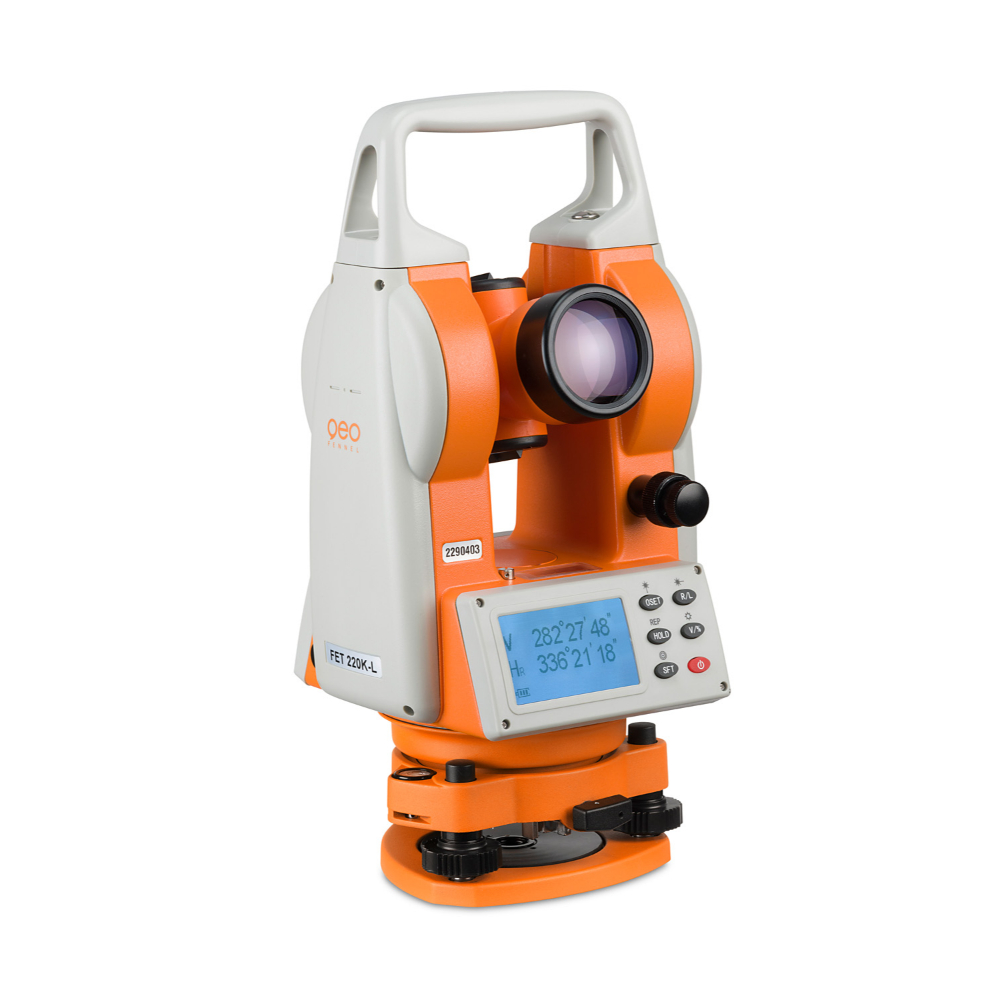

Théodolite électronique FET 220K-L - GEO FENNEL - 313100
Référence : GEO_313100
Découvrez Théodolite électronique FET 220K-L - GEO FENNEL - 313100 disponible à l'achat
Les points clés
- Offre une précision exceptionnelle pour la mesure des angles.
- Parfait pour le secteur du bâtiment et travaux publics.
- Deux écrans grands pour une lisibilité optimale.

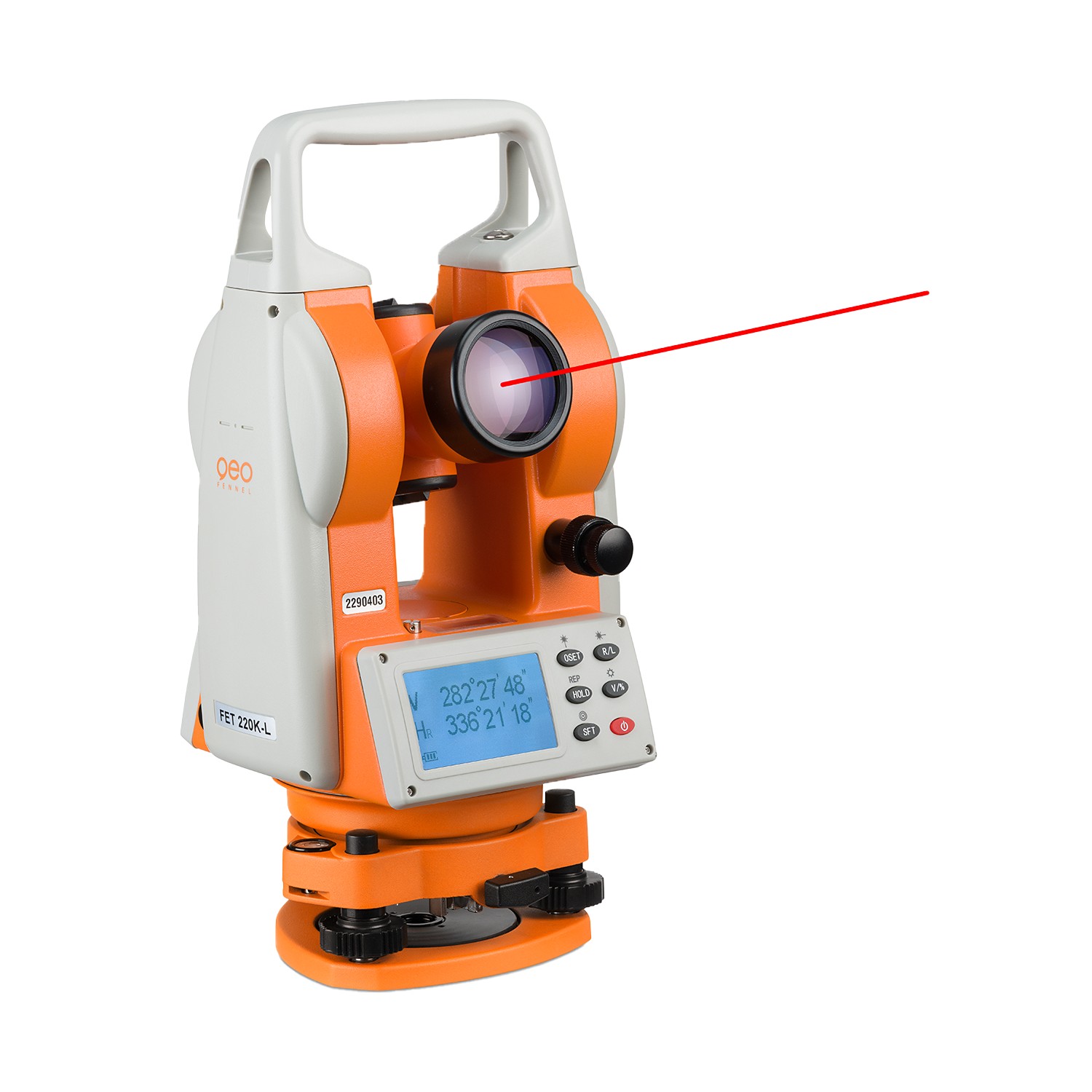

- Plomb laser intégré pour un positionnement simplifié.
- Compensateur 2 axes pour des mesures fiables.
2 211,60 € TTC 1 843,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents
Le FET 220K-L est un théodolite conçu pour offrir une précision exceptionnelle dans la mesure des angles horizontaux, verticaux et zénithaux, particulièrement adapté aux besoins du secteur du bâtiment et des travaux publics. Il est idéal pour des applications telles que la mise en place de coffrages, de pièces préfabriquées ou de supports, apportant ainsi une grande polyvalence.

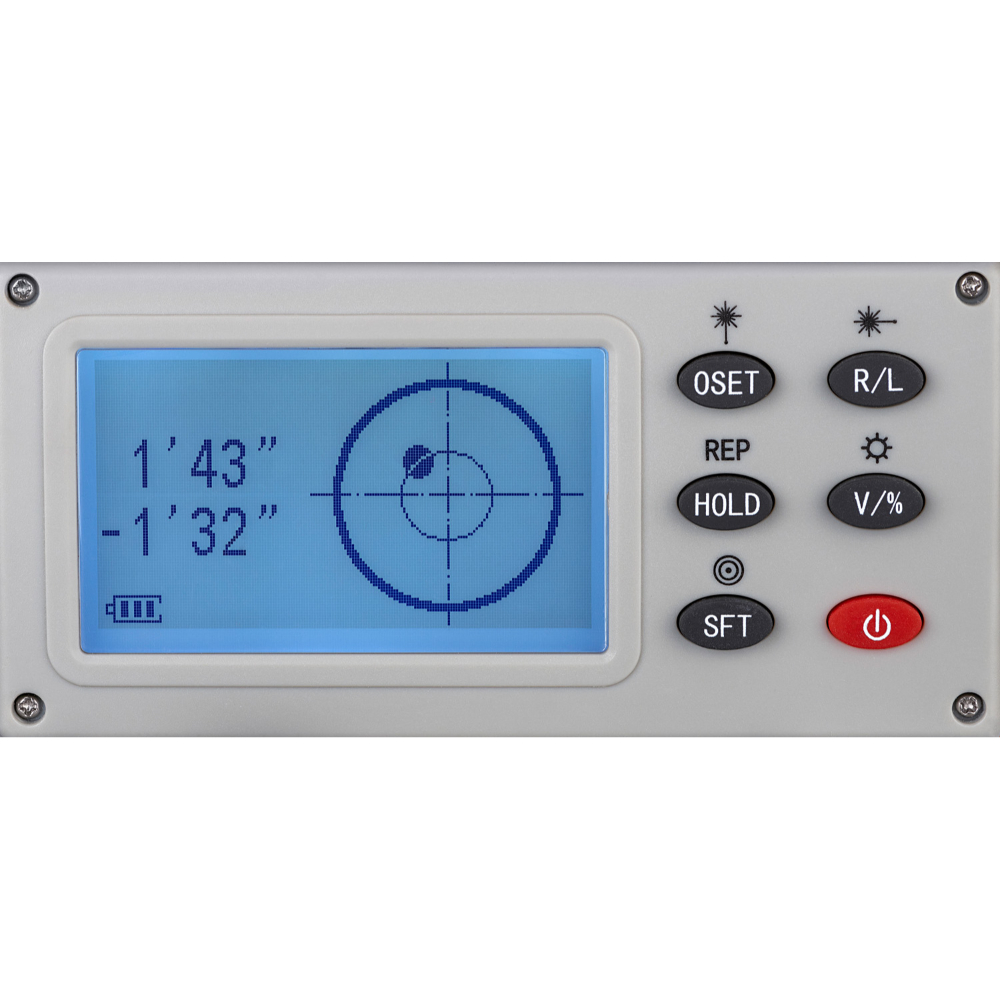

Cet instrument se distingue par sa facilité d’utilisation, avec deux grands écrans offrant une lisibilité optimale et un plomb laser intégré qui simplifie le positionnement sur les repères au sol. La mise à niveau devient un jeu d’enfant grâce à la bulle électronique qui permet un réglage précis des axes X et Y, éliminant ainsi les rotations fastidieuses.
Le FET 220K-L garantit des mesures fiables grâce à son compensateur 2 axes qui corrige automatiquement les petites inclinaisons résiduelles des angles verticaux affichés. Conçu pour répondre aux exigences des projets de grande envergure comme des tâches plus spécifiques, il constitue un outil incontournable pour les professionnels du secteur.
- Étanchéité : IP 54
- Plombage du laser : classe de laser : 2
- Poids : 4,2 kg
- La plus petite valeur mesurée : 1" (0,2 mgon)
- Précision : 2" (0,6 mgon)
- Plombage du laser / tolérance : ± 1,5 mm auf 1,5 m
- Tripode : amovible
- Visibilité max. : 180 m
- Image cible de laser : Avec mise au point
- Compensateur : Compensateur à 2 axes
- Nivelle d'alidade : 30" / 2 mm
- Unités de mesure : 400 gon / 360°
- Classe de laser : 2
- Poids (instrument) : 4,2 kg
- Mesure de l'angle : codeur absolu
- Visée minimale : 1,5 m
- Grossissement : 30 x
- Tolérance de l'axe optique : 5"
- Ouverture de l'objectif : 45 mm
- Nivelle sphérique : 8' / 2 mm
- Plage de température : -20° - +50°C
- Autonomie : 10 h
- Alimentation : NiMH
- Diamètre du faisceau : 6 mm / 100 m
Le théodolite électronique FET 220K-L s’utilise en le fixant d’abord sur un trépied dont les pieds sont ajustés à la hauteur souhaitée et bien stabilisés. L’instrument est ensuite fixé solidement sur le trépied à l’aide de la vis de serrage. Après mise sous tension en maintenant le bouton d’allumage, la mise à niveau se fait automatiquement avec l’affichage de la bulle électronique sur l’écran. L’utilisateur ajuste la position en jouant sur la bulle pour que celle-ci reste stable lors de la rotation de l’appareil.
Le point au sol est repéré à l’aide du laser plomb intégré, qui facilite le positionnement exact de l’appareil au-dessus du repère. La mesure s’effectue ensuite en visant les cibles avec le télescope et en lisant les angles horizontaux, verticaux ou zénithaux sur les grands écrans visibles des deux côtés. L’appareil permet de basculer entre différentes unités d’angles (gon, degrés, pourcentage) et de fixer ou maintenir les valeurs lues grâce aux fonctions HOLD et répétitions de mesure.
Pour la mesure des distances, l’utilisateur peut viser une mire de nivellement avec le télescope et calculer la distance en multipliant la lecture du segment entre les fils horizontaux par 100.
L’appareil est alimenté soit par une batterie Li-Ion rechargeable, soit par un compartiment pour piles alcalines, que l’on peut charger ou remplacer facilement. En cas de faible charge, l’appareil signale la nécessité de recharger ou de changer les batteries.
L’éclairage du display peut être activé pour une meilleure lisibilité en conditions de faible luminosité. Le laser intégré peut aussi être utilisé pour marquer visuellement un point, ce qui permet à une seule personne d’effectuer les alignements et mesures.
En cas de dysfonctionnement lié à une mauvaise mise à niveau, le message « TILT » s’affiche, indiquant qu’il faut réajuster l’horizontage à l’aide de la bulle électronique.
L’appareil s’éteint automatiquement après 20 minutes sans utilisation des touches, fonction activable ou désactivable dans les paramètres.
Ce théodolite est utilisé dans les domaines du bâtiment et des travaux publics pour la mise en place de coffrages, pièces préfabriquées ou supports, permettant des mesures précises d’angles et des alignements sur chantier.
Le point au sol est repéré à l’aide du laser plomb intégré, qui facilite le positionnement exact de l’appareil au-dessus du repère. La mesure s’effectue ensuite en visant les cibles avec le télescope et en lisant les angles horizontaux, verticaux ou zénithaux sur les grands écrans visibles des deux côtés. L’appareil permet de basculer entre différentes unités d’angles (gon, degrés, pourcentage) et de fixer ou maintenir les valeurs lues grâce aux fonctions HOLD et répétitions de mesure.
Pour la mesure des distances, l’utilisateur peut viser une mire de nivellement avec le télescope et calculer la distance en multipliant la lecture du segment entre les fils horizontaux par 100.
L’appareil est alimenté soit par une batterie Li-Ion rechargeable, soit par un compartiment pour piles alcalines, que l’on peut charger ou remplacer facilement. En cas de faible charge, l’appareil signale la nécessité de recharger ou de changer les batteries.
L’éclairage du display peut être activé pour une meilleure lisibilité en conditions de faible luminosité. Le laser intégré peut aussi être utilisé pour marquer visuellement un point, ce qui permet à une seule personne d’effectuer les alignements et mesures.
En cas de dysfonctionnement lié à une mauvaise mise à niveau, le message « TILT » s’affiche, indiquant qu’il faut réajuster l’horizontage à l’aide de la bulle électronique.
L’appareil s’éteint automatiquement après 20 minutes sans utilisation des touches, fonction activable ou désactivable dans les paramètres.
Ce théodolite est utilisé dans les domaines du bâtiment et des travaux publics pour la mise en place de coffrages, pièces préfabriquées ou supports, permettant des mesures précises d’angles et des alignements sur chantier.
Questions produits
Quels sont les critères essentiels pour choisir un théodolite électronique adapté au bâtiment et aux travaux publics ?
Le choix doit porter sur la précision de la mesure des angles, la facilité de lecture avec des écrans larges des deux côtés, la présence d’un plomb laser intégré pour un positionnement rapide, ainsi que la capacité à compenser automatiquement les inclinaisons grâce à un compensateur 2 axes. L’étanchéité IP54 et la robustesse sont également des critères importants pour un usage chantier.
Comment se réalise la mise à niveau et l’alignement du FET 220K-L sur chantier ?
La mise à niveau s’effectue automatiquement via une bulle électronique affichée à l’écran, qui guide le réglage précis des axes X et Y sans rotation fastidieuse. Le positionnement exact au sol est facilité par un laser plomb intégré, visible jusqu’à 180 m, avec une tolérance de ±1,5 mm à 1,5 m.
Quels sont les modes de mesure et affichage proposés par ce théodolite ?
Le FET 220K-L mesure les angles horizontaux, verticaux et zénithaux avec une précision de 2" (0,6 mgon) et une résolution minimale de 1" (0,2 mgon). Il propose des unités en gon, degrés ou pourcentages, avec des fonctions HOLD et répétition pour fixer ou répéter les mesures. La lecture s’effectue sur deux grands écrans rétroéclairés.
Comment fonctionne l’alimentation et quelle est l’autonomie de l’appareil ?
L’appareil est alimenté par une batterie Li-Ion rechargeable ou par des piles alcalines insérées dans un compartiment dédié. L’autonomie annoncée est de 10 heures. Une indication du niveau de batterie permet d’anticiper le rechargement ou le remplacement.
Quelles sont les conditions d’utilisation et les limites techniques du FET 220K-L ?
Le théodolite fonctionne dans une plage de températures de -20 °C à +50 °C, avec une protection contre la poussière et l’eau conforme à la norme IP54. Il ne doit pas être utilisé en dehors de la plage de compensation du compensateur 2 axes, sous peine d’affichage d’un message « TILT » signalant une mauvaise mise à niveau.
Quels sont les éléments de sécurité à respecter lors de l’utilisation du laser intégré ?
Le laser est de classe 2 selon la norme DIN IEC 60825-1:2014, avec une puissance inférieure à 1 mW et une longueur d’onde comprise entre 635 et 670 nm. Il ne doit jamais être dirigé vers les yeux, ni utilisé dans des environnements explosifs. Le laser est prévu pour un usage ponctuel et protégé par un avertissement visible sur l’appareil.
