Thermomètre infrarouge / pyromètre à laser multipoints TROTEC - TP 7
Référence : S033TP7
Découvrez Thermomètre infrarouge / pyromètre à laser multipoints TROTEC - TP 7 disponible à l'achat
- Mesure précise de -50 °C à +1 000 °C
- Viseur laser multipoints pour un ciblage exact
- Écran rétroéclairé avec alarmes visuelles et sonores
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
2 documents
Voir plus de documents

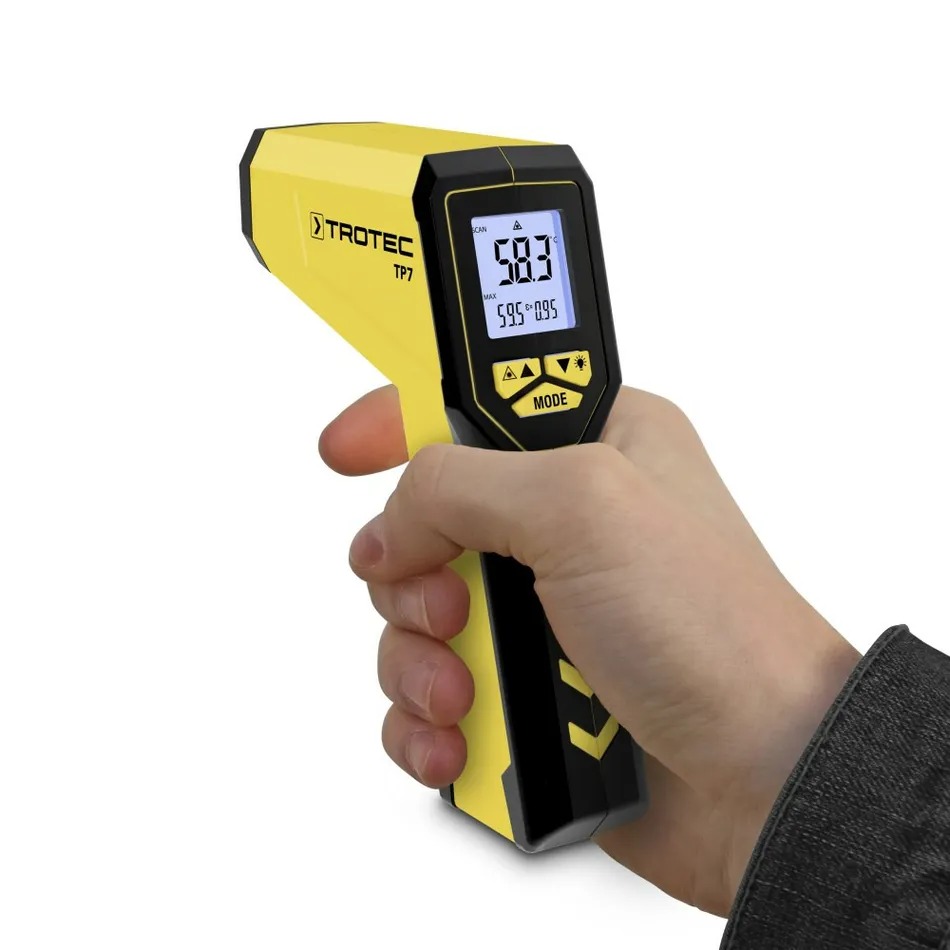

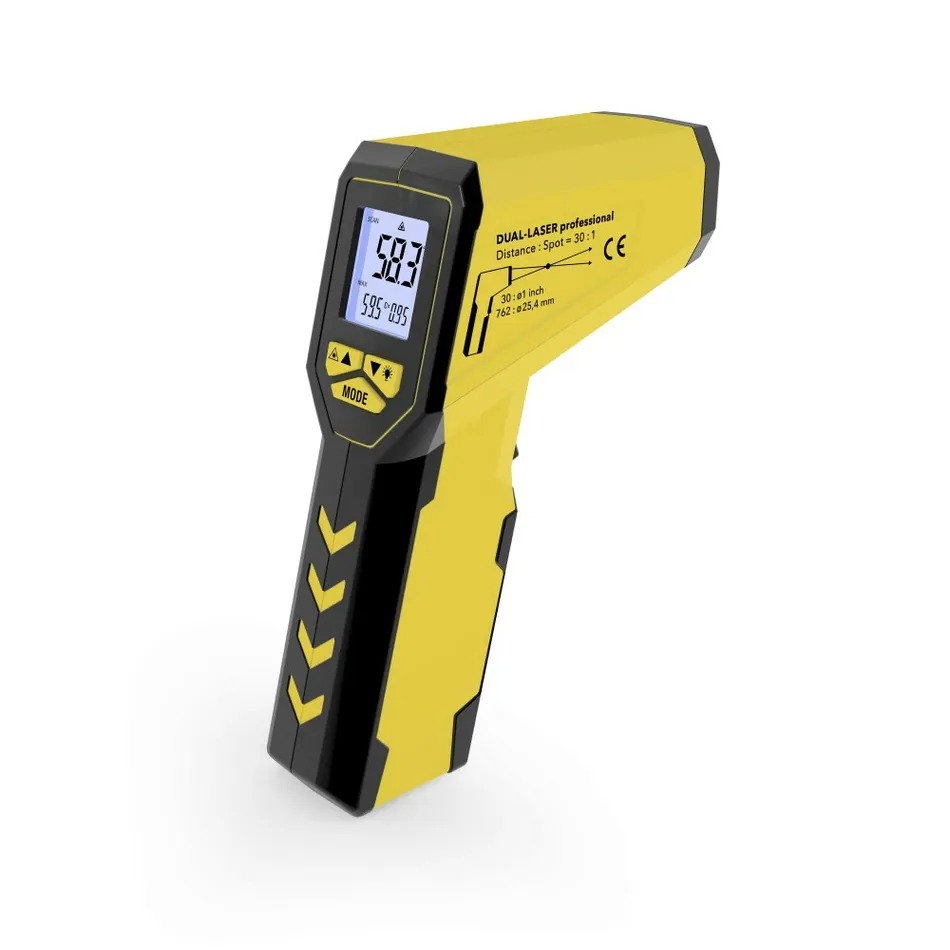

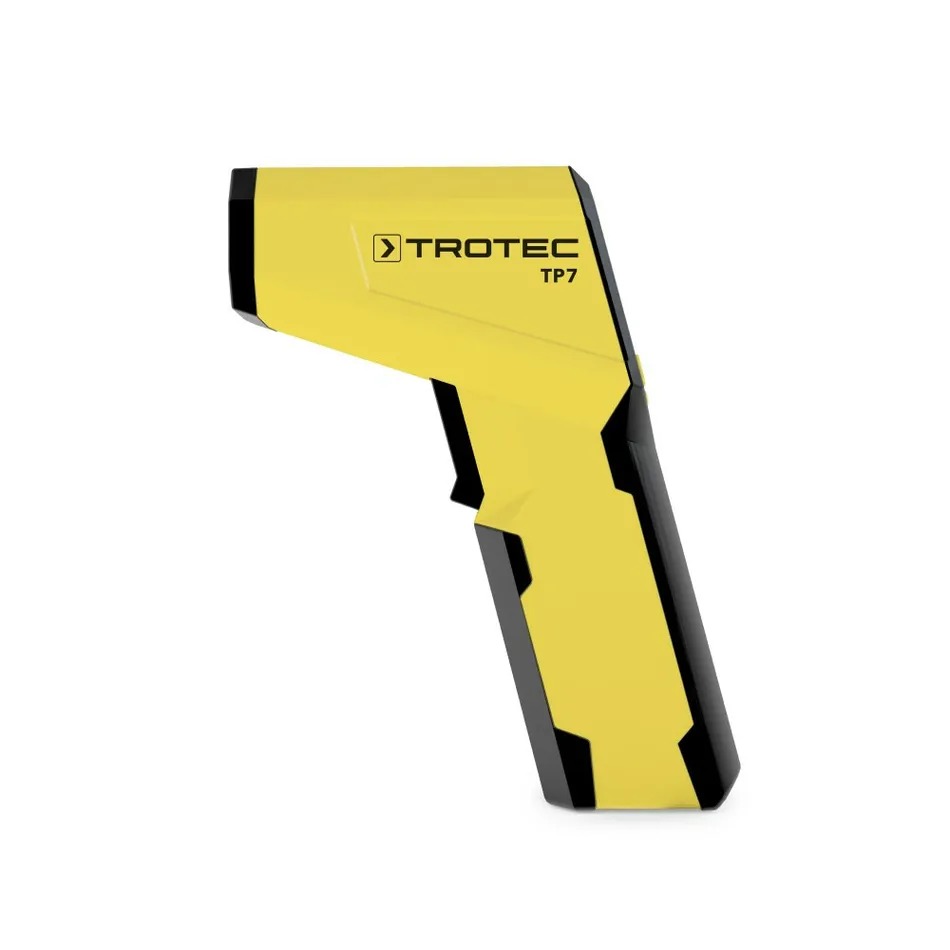

Le thermomètre infrarouge / pyromètre à laser multipoints TP7 - TROTEC est un outil professionnel de mesure de température conçu pour les applications industrielles, de maintenance et de contrôle qualité. Avec sa plage de mesure de -50 °C à +1.000 °C et sa résolution optique de 40:1, le TP7 permet de mesurer avec précision les températures de petites surfaces ou d’éléments distants. Sa conception industrielle optimisée pour la pratique offre un équilibre parfait entre ergonomie, robustesse et fonctionnalités avancées, faisant de cet appareil un allié indispensable pour les inspections rapides ou les mesures détaillées.
Une des innovations clés du TP7 est son viseur laser multipoints. Contrairement aux pyromètres classiques équipés d’un seul laser, le TP7 combine un laser central pour viser la cible avec huit points laser supplémentaires délimitant la surface de mesure. Cette technologie assure un positionnement précis et une visualisation claire du diamètre de la zone à mesurer, simplifiant considérablement les mesures sur des surfaces difficiles d’accès.

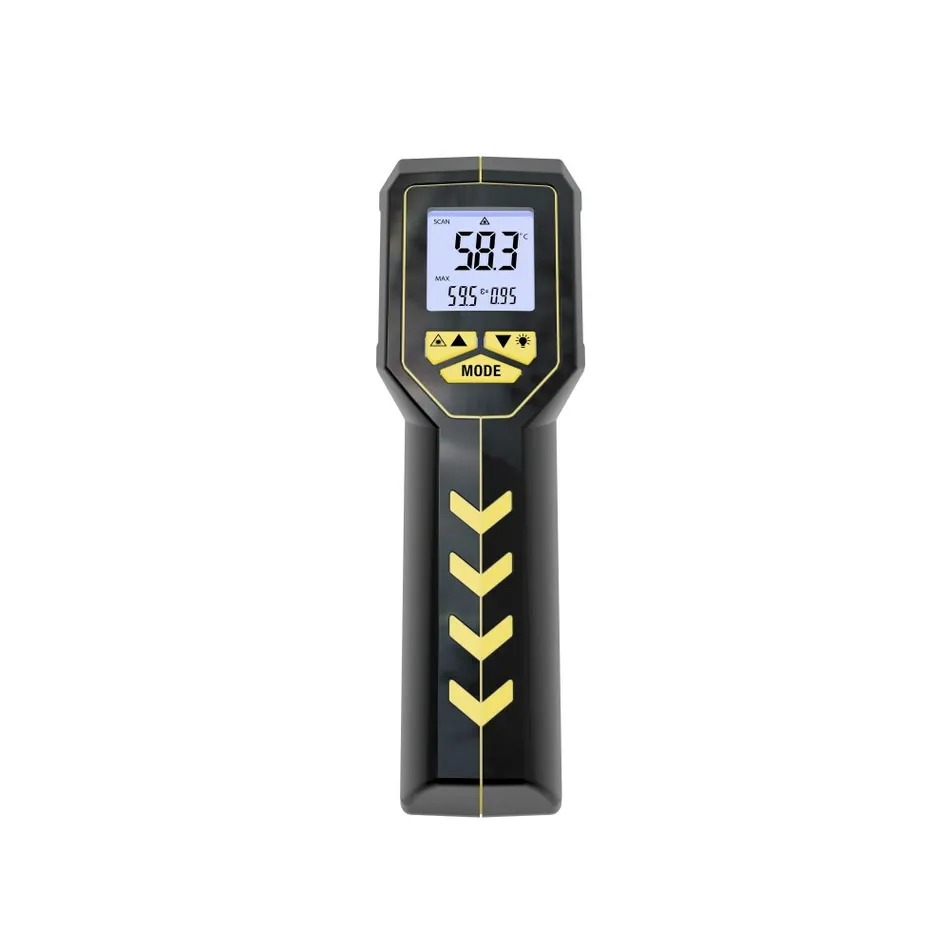

L’appareil est également doté d’un écran rétroéclairé et d’une fonction d’alarme visuelle et sonore. Les seuils de température min. et max. peuvent être programmés librement : l’écran clignote en bleu si la température est inférieure au seuil minimal et en rouge si elle dépasse le seuil maximal, tandis qu’un signal sonore accompagne l’alerte. Ces fonctionnalités permettent de contrôler rapidement et efficacement de grandes surfaces sans avoir à vérifier chaque relevé individuellement.
Le TP7 propose également un degré d’émissivité réglable de 0,1 à 1,0, l’affichage des valeurs maximales, la fonction de figeage de l’écran, ainsi que la mesure continue. Alimenté par une pile 9 V IEC 6LR61 (non fournie), il est léger (224 g), compact (160 x 49 x 122 mm) et livré avec étui et mode d’emploi pour un transport et une utilisation aisés.
- Plage de mesure : -50 °C à +1.000 °C
- Résolution optique : 40:1
- Diamètre minimal de surface mesurée : 25,4 mm @ 762 mm
- Précision : ±2,5 °C (-50 à 20 °C) / ±1 % (21 à 300 °C) / ±1,5 % (301 à 1.000 °C)
- Reproductibilité : ±1,3 °C (-50 à 20 °C) / ±0,8/±0,5 % (21 à 1.000 °C)
- Temps de réponse : <150 ms
- Résolution spectrale : 8 ~ 14 µm
- Catégorie laser : Classe 2 / Longueur d’onde : 630-670 nm / Puissance : <1 mW
- Écran : LCD rétroéclairé monochrome
- Fonctions : min./max., figeage, mesure continue, alarme sonore et visuelle
- Degré d’émissivité réglable : 0,1 à 1,0
- Unités disponibles : °C / °F

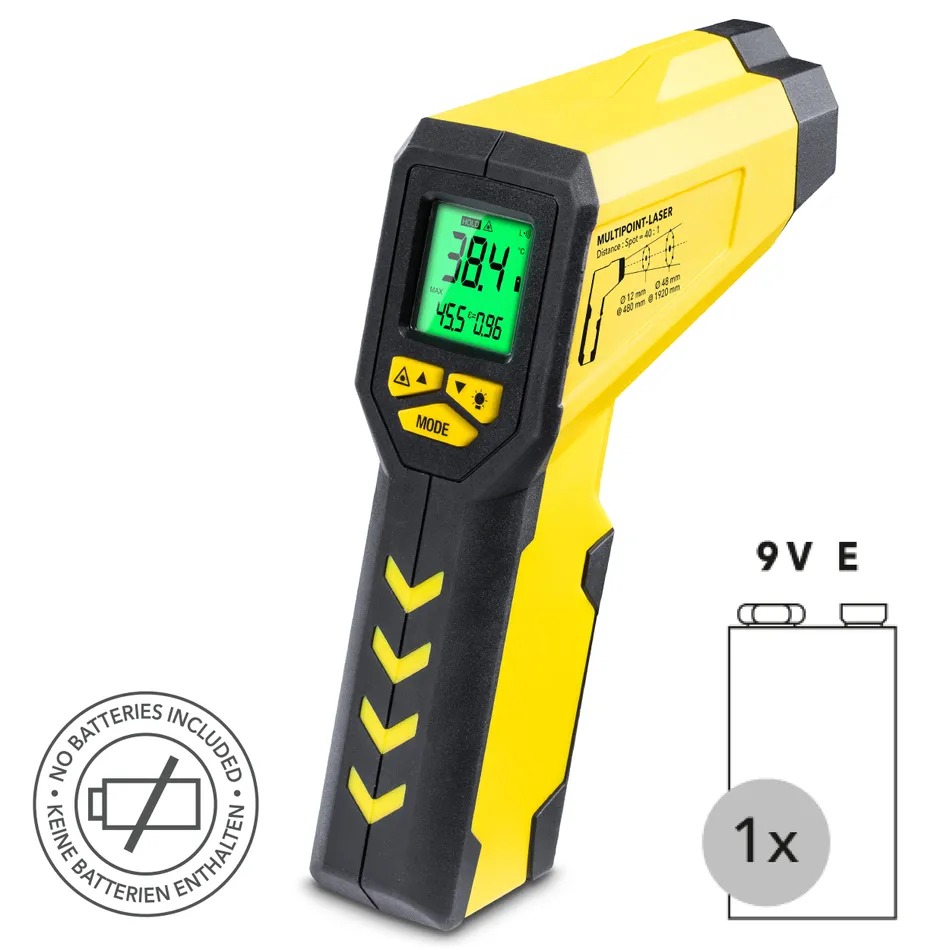

- Alimentation : pile 9 V IEC 6LR61 (non fournie)
- Arrêt automatique
- Boîtier : plastique robuste
- Dimensions : 160 x 49 x 122 mm
Le principe de mesure repose sur la détection infrarouge de la température de surface. Le diamètre de la zone mesurée (spot) dépend de la distance entre l’appareil et l’objet, avec un rapport distance/spot de 40:1. Plus la distance est grande, plus la zone mesurée est étendue, ce qui donne une température moyenne sur cette surface. Le TP7 utilise un pointeur laser multipoints pour visualiser précisément la zone de mesure.
Avant de mesurer, il est conseillé de s’assurer que la surface est propre, sans poussière ni saletés. Pour les surfaces réfléchissantes, il est recommandé d’appliquer un adhésif mat ou une peinture noire afin d’obtenir une mesure plus précise.
La mesure peut être rapide (appui bref sur la gâchette) ou longue (maintien de la gâchette enfoncée). Dans le cas d’une mesure longue, l’appareil affiche la température en continu et conserve la valeur maximale mesurée lorsque la gâchette est relâchée.
Le TP7 propose une fonction de mesure continue activable via le menu, permettant de suivre la température en temps réel sans avoir à maintenir la gâchette. Cette fonction se lance et s’arrête par appui sur la gâchette.
L’unité de température affichée peut être réglée entre degrés Celsius (°C) et Fahrenheit (°F) via le menu.
Le niveau d’émissivité du matériau à mesurer est réglable entre 0,10 et 1,00 afin d’adapter la mesure à la nature de la surface et d’améliorer la précision. Ce réglage s’effectue dans le menu et doit être confirmé avant la mesure.

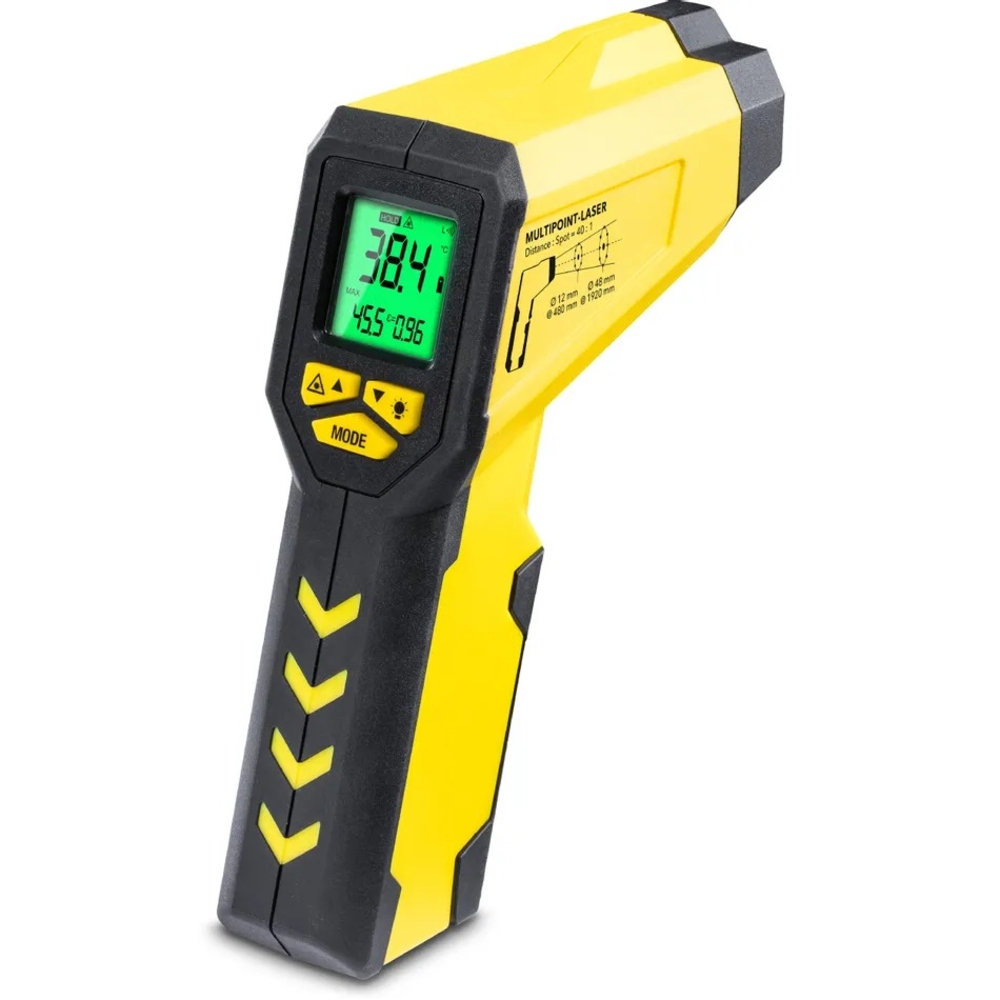

Des seuils d’alarme haut et bas peuvent être définis. Si la température mesurée dépasse ces seuils, une alarme sonore retentit et l’écran change de couleur (rouge pour dépassement du seuil haut, bleu pour température en dessous du seuil bas). L’écran s’allume en vert lorsque la température est dans la plage normale.
Le pointeur laser peut être activé ou désactivé manuellement par l’utilisateur. Par défaut, il est désactivé. Il s’allume automatiquement lors de la mesure si activé.
Le rétro-éclairage de l’écran est également activable ou désactivable selon le besoin.
En cas de passage d’un environnement froid à chaud, l’appareil peut afficher des valeurs erronées ou aucune valeur pendant quelques minutes, le temps que le capteur s’adapte.
L’appareil s’éteint automatiquement après environ 10 secondes d’inactivité pour économiser la pile.
En résumé, l’usage consiste à allumer l’appareil, positionner la cible dans la zone visible par le laser multipoints, appuyer sur la gâchette pour mesurer la température, éventuellement régler les paramètres (unité, seuils, émissivité, rétro-éclairage, laser) via les boutons MODE, Laser et Éclairage, et consulter la valeur affichée sur l’écran. Les mesures peuvent être ponctuelles ou continues selon les besoins.
---
Cette synthèse est extraite exclusivement des instructions d’utilisation en français du manuel (pages 2 à 10) et de la fiche produit fournie, respectant strictement les consignes d’usage sans ajout d’interprétation ou d’information externe.
DANTHERMGROUP - SOVELOR
23 RUE EUGENE HENAFFCS 80010
69264 - VENISSIEUX CEDEX
France
info@sovelor.fr
Questions produits
Quelles sont les plages de mesure et la précision du thermomètre TP7 ?
Le TP7 mesure des températures de -50 °C à +1 000 °C avec une précision de ±2,5 °C entre -50 et 20 °C, ±1 % entre 21 et 300 °C, et ±1,5 % entre 301 et 1 000 °C. Sa résolution est de 0,1 °C ou °F.
Comment fonctionne le système de laser multipoints pour le ciblage ?
Le TP7 utilise un pointeur laser multipoints avec un laser central et huit points laser supplémentaires qui délimitent précisément la zone de mesure. Ce système facilite le positionnement exact sur des surfaces difficiles d’accès, avec un rapport distance/spot de 40:1.
Comment régler le niveau d’émissivité pour une mesure plus précise ?
Le niveau d’émissivité est réglable de 0,10 à 1,00 via le menu de l’appareil. Ce réglage doit être adapté à la nature du matériau mesuré, car il influence la précision. Un tableau indicatif des niveaux d’émissivité pour différents matériaux est fourni dans la documentation.
Quels sont les seuils d’alarme disponibles et comment fonctionnent-ils ?
Vous pouvez définir un seuil d’alarme haut et un seuil d’alarme bas. Si la température mesurée dépasse ces seuils, une alarme sonore retentit et l’écran change de couleur : rouge pour dépassement du seuil haut, bleu pour température inférieure au seuil bas. L’écran s’allume en vert lorsque la température est dans la plage normale.
Quelles sont les conditions d’utilisation et de sécurité à respecter ?
Le TP7 doit être utilisé uniquement dans des environnements secs, à une température de fonctionnement de 0 à 50 °C et une humidité relative de 10 à 90 %. Il ne doit pas être utilisé dans des zones explosives, sur des liquides ou des pièces sous tension. Il faut éviter de diriger le laser vers les personnes ou animaux et ne pas regarder directement le rayon laser.
Comment se déroule la prise de mesure avec le TP7 ?
La mesure s’effectue sans contact en dirigeant l’appareil vers la surface à mesurer et en appuyant sur la gâchette. Une pression brève lance une mesure ponctuelle, tandis qu’une pression maintenue active la mesure continue. Le résultat s’affiche sur l’écran rétroéclairé, avec possibilité de figer la valeur maximale.
Dans quels cas la précision des mesures peut-elle être affectée ?
La précision peut être affectée par des surfaces réfléchissantes non traitées, la présence de poussières ou saletés, ou un changement rapide de température ambiante provoquant de la condensation sur le capteur. Il est recommandé d’appliquer un adhésif mat ou une peinture noire sur les surfaces réfléchissantes et d’attendre l’adaptation de l’appareil après un changement de température.
