Thermomètre infrarouge / pyromètre à laser multipoints - TROTEC - TP10

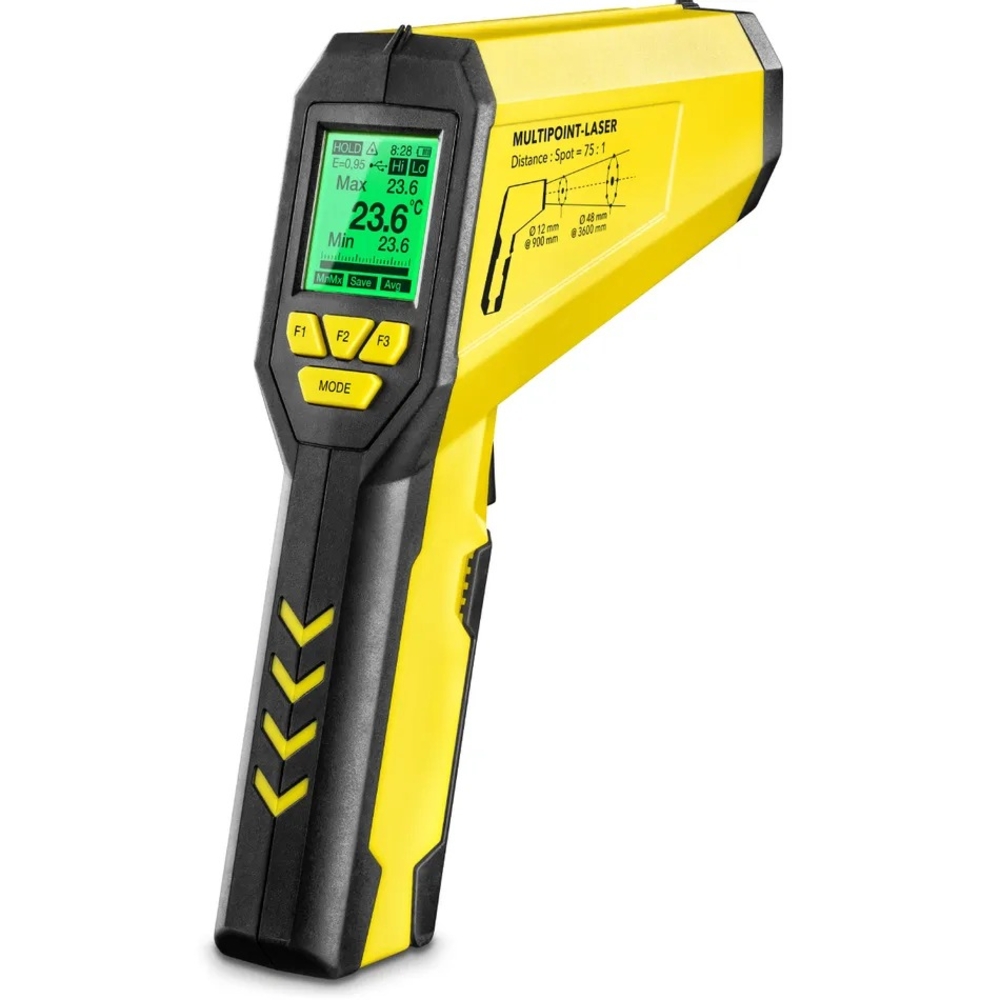

Le thermomètre infrarouge / pyromètre à laser multipoints TP10 - TROTEC est un appareil de mesure de précision conçu pour répondre aux exigences les plus strictes en matière de surveillance de température. Avec sa plage de mesure exceptionnelle allant de -50 °C à +1.850 °C, le TP10 s’impose comme un outil indispensable pour les professionnels de la maintenance, de l’inspection industrielle, du contrôle qualité et de l’analyse thermique. Sa résolution optique de 75:1 permet de mesurer la température de surfaces très petites ou distantes avec une précision remarquable.

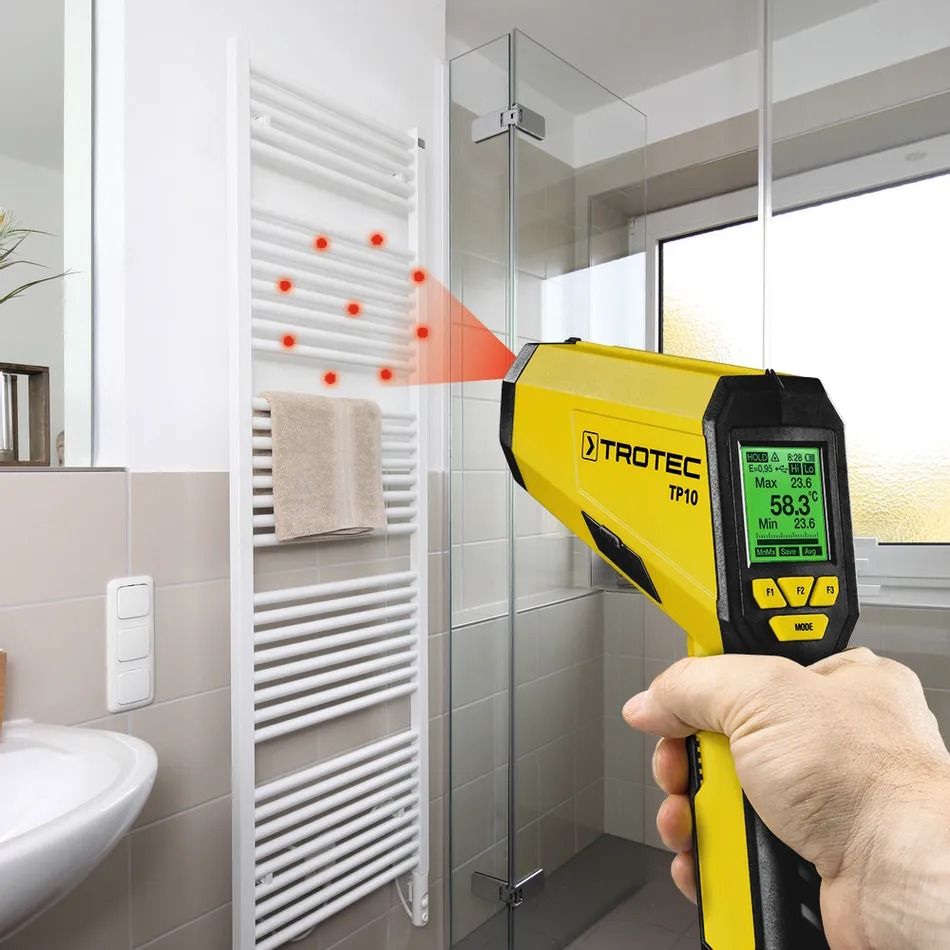

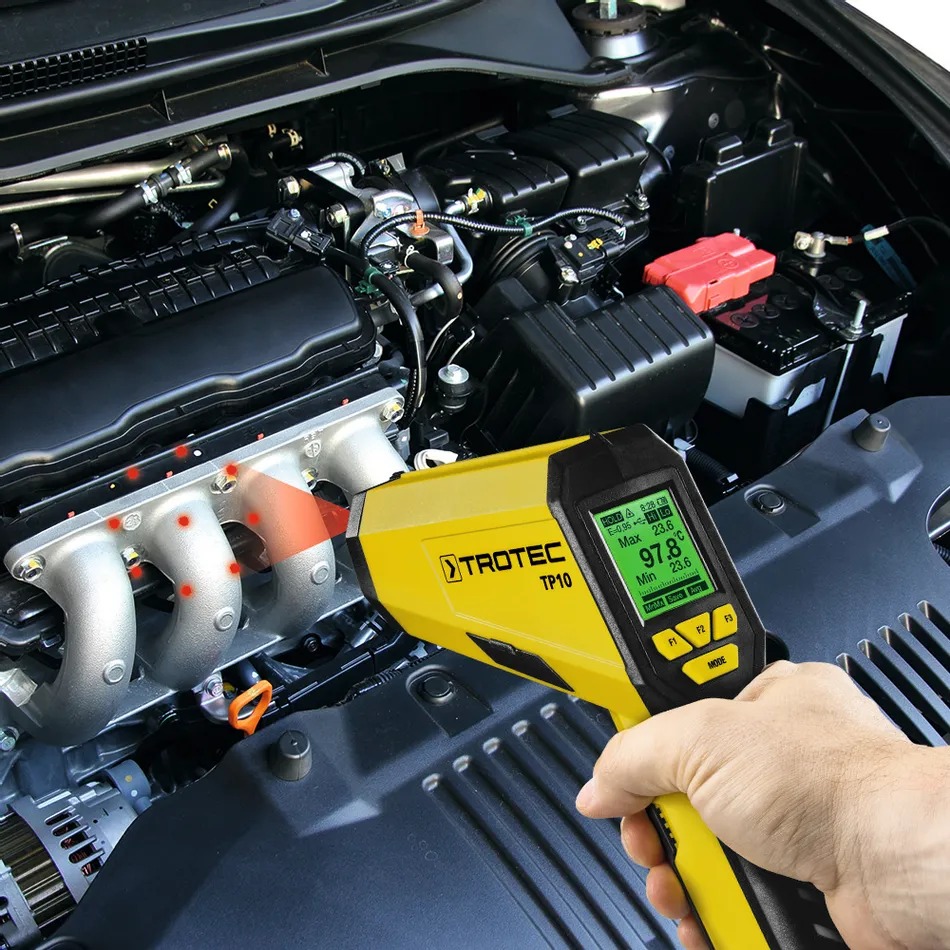

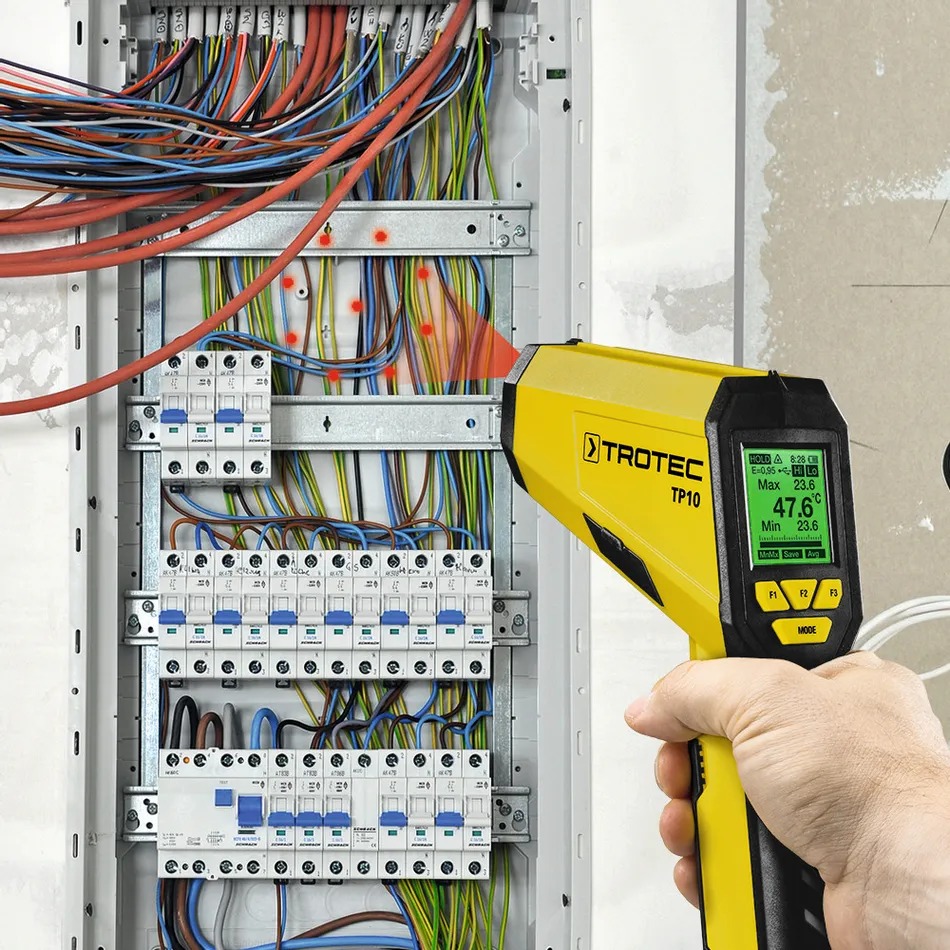

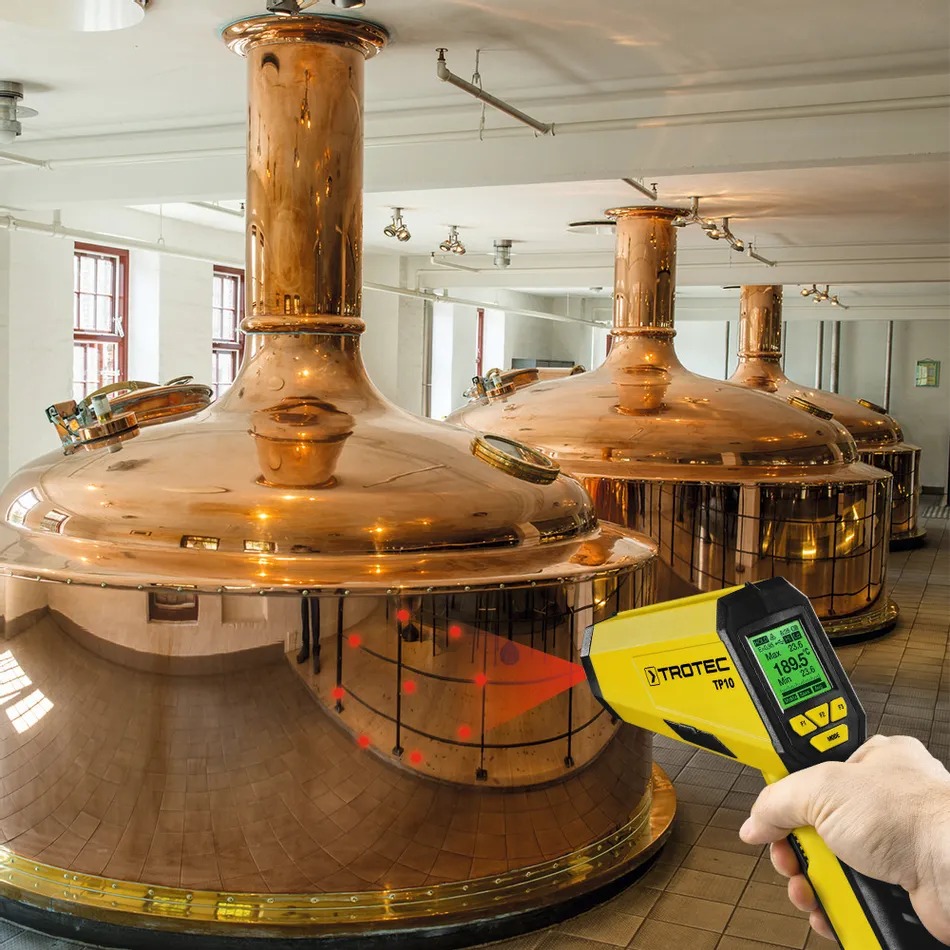

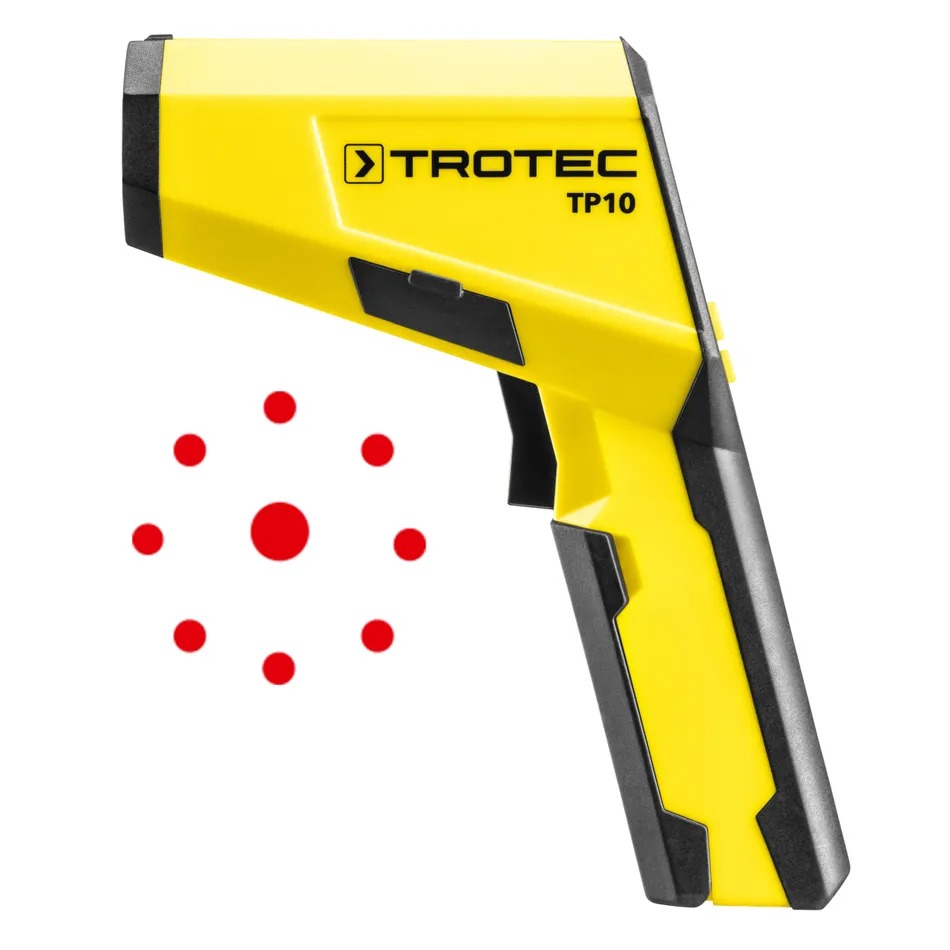

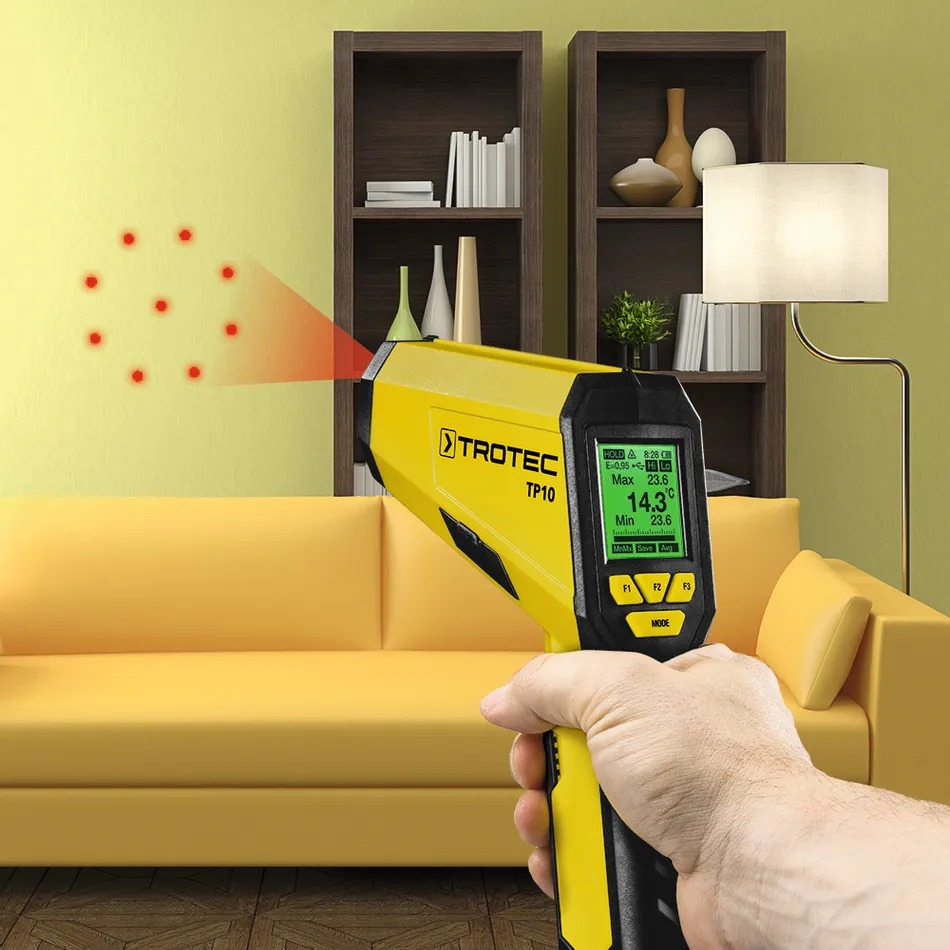

L’une des innovations majeures du TP10 réside dans sa technologie laser multipoints. Contrairement aux thermomètres classiques équipés d’un seul laser, le TP10 intègre neuf lasers : un laser central pour viser la cible et huit lasers périphériques pour délimiter le contour de la surface à mesurer. Cette configuration permet un positionnement extrêmement précis et rapide, idéal pour les mesures ponctuelles ou sur des zones difficiles d’accès.

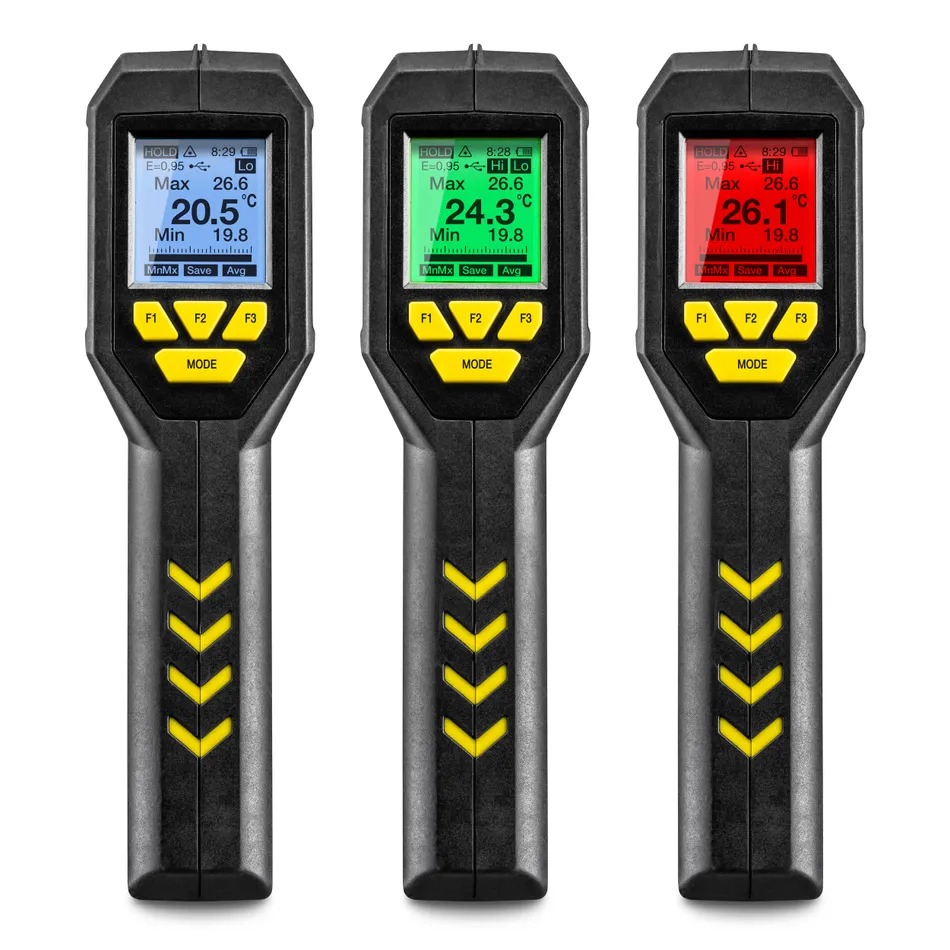

L’appareil est également équipé d’un écran rétroéclairé qui change de couleur en fonction des seuils de température paramétrés. Si la température mesurée dépasse le seuil maximal, l’écran devient rouge ; si elle est inférieure au seuil minimal, il passe au bleu. Un signal sonore accompagne cette alerte visuelle, facilitant la surveillance rapide de grandes surfaces sans avoir à vérifier chaque relevé individuellement.

Le TP10 offre également la possibilité de mesurer la température de contact via un capteur externe de type K (fourni), ce qui élargit considérablement son champ d’application, notamment pour les liquides non corrosifs. L’appareil peut enregistrer jusqu’à 30 relevés en mémoire, et peut être alimenté via une pile 9 V ou en USB pour des mesures prolongées. Il est compatible avec un trépied pour des mesures continues et dispose d’un design ergonomique et robuste, adapté aux environnements industriels exigeants.

• Plage de mesure : -50 °C à +1.850 °C
• Résolution optique (D:S) : 75:1
• Diamètre minimal de surface mesurée : 18 mm @ 1.350 mm
• Précision : ± 3 °C (-50 à 20 °C) / ±1 % ±1 °C (20 à 500 °C) / ±1,5 % ±2 °C (500 à 1.000 °C) / ±2 % (1.000 à 1.850 °C)
• Reproductibilité : ±1,5 °C (-50 à 20 °C) / ±0,5 % ±0,5 °C (20 à 1.000 °C) / ±1 % (1.000 à 1.850 °C)
• Temps de réponse : < 150 ms
• Résolution spectrale : 8 ~ 14 µm
• Catégorie laser : Classe 2 / Longueur d’onde : 630-670 nm / Puissance : < 1 mW
• Écran : LCD monochrome rétroéclairé
• Laser multipoint activable
• Fonctions : min./max., différence, moyenne, figeage, alarme visuelle et sonore
• Degré d’émissivité réglable : 0,1 à 1,0
• Capteur de contact : type K
• Alimentation : pile 9 V / USB
• Dimensions : 168 x 56 x 225 mm

Le thermomètre infrarouge TP10 s’utilise en dirigeant l’appareil vers la surface dont on souhaite mesurer la température. La mesure s’effectue sans contact grâce à un capteur infrarouge. Pour lancer la mesure, il faut appuyer sur la gâchette de mesure et la maintenir enfoncée si une mesure prolongée est désirée. L’appareil affiche alors en temps réel la température mesurée. Le résultat s’affiche sur un écran rétroéclairé qui indique également, par des changements de couleur et un signal sonore, si la température mesurée dépasse des seuils haut ou bas prédéfinis.

Le TP10 utilise une technologie laser multipoints pour délimiter précisément la zone de mesure : un laser central vise la cible tandis que huit lasers périphériques définissent le contour de la surface à mesurer. Il est important d’observer le rapport distance/diamètre du spot (75:1) pour garantir la précision, en veillant à ce que la surface mesurée soit au moins deux fois plus grande que le spot.

Pour des surfaces réfléchissantes, il est recommandé d’appliquer une bande adhésive mate ou une peinture noire avec un indice d’émissivité élevé et connu afin d’améliorer la précision. Le niveau d’émissivité peut être réglé sur l’appareil selon la nature du matériau mesuré.

Le TP10 peut également mesurer la température de contact via un capteur externe de type K, raccordé sur l’appareil, permettant la prise de mesures sur des objets ou liquides non corrosifs.

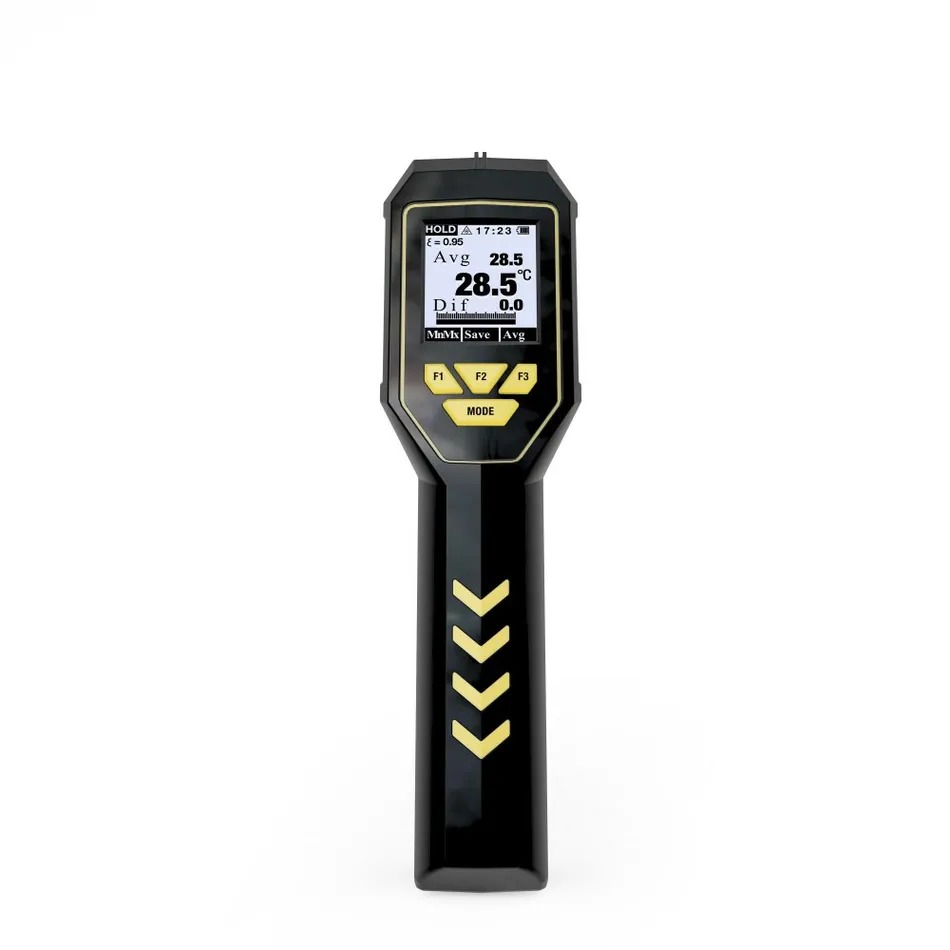

L’appareil permet d’enregistrer jusqu’à 30 valeurs de mesure en mémoire, avec des fonctions de visualisation de la valeur maximale, minimale, moyenne, ainsi que la possibilité de sauvegarder et consulter ces valeurs. Un menu à trois options est accessible pour naviguer entre ces fonctions.

L’alimentation s’effectue via une pile bloc 9 V, insérée dans un compartiment dédié. L’appareil s’éteint automatiquement après environ 7 secondes d’inactivité pour économiser la batterie.

Le thermomètre est destiné à un usage dans des environnements secs, à des températures comprises entre 0 °C et 50 °C, et ne doit pas être utilisé dans des atmosphères explosives, humides ou agressives.

En cas de dysfonctionnement, il est conseillé de vérifier l’état et la position des piles, ainsi que de nettoyer le capteur si nécessaire.

Enfin, le TP10 peut être connecté à un ordinateur via un port USB pour transférer des séries de mesures à l’aide d’un logiciel dédié.

---

Ce résumé est construit exclusivement à partir des informations d’usage et d’utilisation présentes dans la notice d’utilisation officielle (notamment pages 2 à 13) et la description produit fournie, en respectant strictement les consignes d’usage sans ajout d’interprétation ni de promotion.
