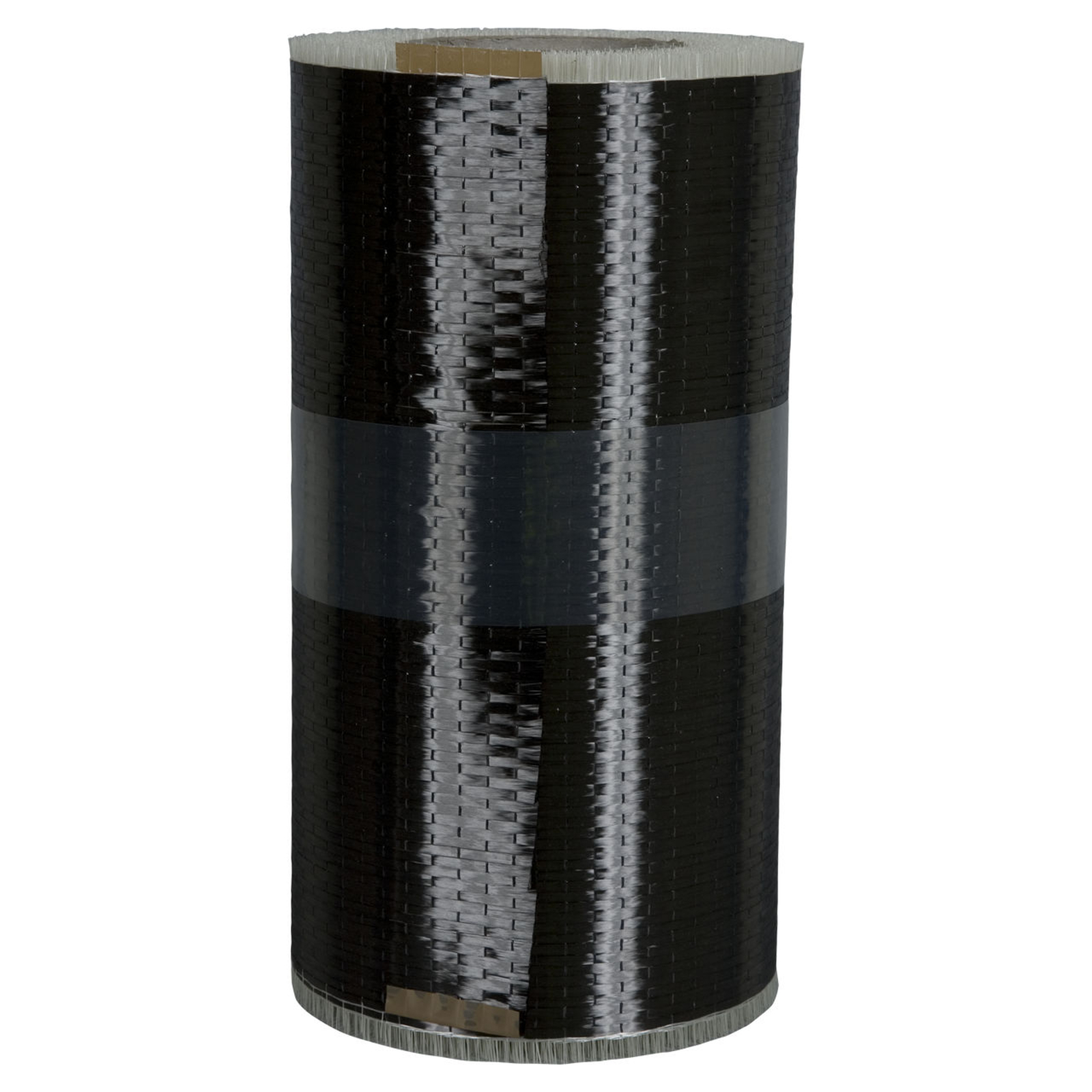

Tissu de renforcement carbone unidirectionnel 100 mm x 50 m SikaWrap-300 C SIKA - 773334
Référence : S354773334
Découvrez Tissu de renforcement carbone unidirectionnel 100 mm x 50 m SikaWrap-300 C SIKA - 773334 disponible à l'achat
- Renforce structures béton bois et maçonnerie en flexion et traction
- Application facile sur surfaces planes ou courbes
- Haute résistance traction 3500 MPa et module 225 GPa
- Compatible avec résine Sikadur®-330 pour imprégnation efficace
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
2 documents
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
SikaWrap®-300 C est un tissu unidirectionnel en fibres de carbone, conçu pour le renforcement des structures.
Il est destiné au renforcement des structures en béton armé ou précontraint, ainsi que des structures en bois ou maçonnerie, pour augmenter la reprise d’efforts en flexion, cisaillement, traction et compression.
Ce tissu est particulièrement adapté au renforcement des poutres et dalles travaillant en flexion, au renforcement des poutres vis-à-vis de l’effort tranchant, ainsi qu’à l’augmentation de la résistance et de la ductilité des poteaux par confinement (sections circulaires ou carrées).
Il permet également d’augmenter la capacité portante des éléments structuraux, de renforcer suite à un changement de destination, des modifications, rénovations ou réaménagements, et de réparer des dommages tels que chocs, incendies ou corrosion des aciers internes.
Le tissu est composé à 99 % de fil de chaîne en fibres de carbone noires orientées à 0° dans le sens de la longueur, et à 1 % de fil de trame en fibres thermoplastiques blanches pour le maintien latéral.
Sa masse surfacique est de 304 g/m² ± 10 g/m², avec une épaisseur nominale de 0,167 mm.
Le module d’élasticité en tension des fibres sèches est de 230 000 MPa, avec une résistance en traction de 4 000 MPa et un allongement à la rupture de 1,7 %.
La résistance en traction moyenne du stratifié est de 3 500 MPa avec un module d’élasticité moyen de 225 GPa.
Le tissu est applicable « à sec » (sans imprégnation préalable des fibres) et s’utilise en association avec la résine Sikadur®-330.
La consommation de résine est de 0,8 à 1,2 kg/m² pour l’imprégnation de la première couche, incluant la surface support, puis 0,7 kg/m² pour les couches suivantes.
Le recouvrement des couches dans la direction longitudinale des fibres doit être d’au moins 100 mm.
Le produit est facile à appliquer sur des surfaces planes ou courbes telles que poteaux, cheminées, dômes ou silos.
SikaWrap®-300 C est proposé en rouleaux de 50 mètres de longueur, disponibles en largeurs de 100 mm, 300 mm et 600 mm.
La durée de conservation est de 24 mois à partir de la date de production, à condition de stocker le produit dans son emballage d’origine intact, à l’abri de l’humidité, de la lumière directe et à une température comprise entre +5°C et +35°C.
Le produit bénéficie d’un avis technique CSTB (n° 3.3/19-1005_V3).
Il est recommandé de faire appel à des professionnels qualifiés et expérimentés pour la mise en œuvre, ainsi qu’à un bureau d’études pour le dimensionnement des renforts.
Le système SikaWrap®-300 C doit être protégé du rayonnement solaire direct permanent par un revêtement adapté selon les exigences du projet.
Le tissu présente une masse surfacique de 304 g/m² ± 10 g/m², une épaisseur nominale de 0,167 mm, une densité de fibre sèche de 1,82 g/cm³, un module d’élasticité en tension des fibres sèches de 230 000 MPa, une résistance en traction de 4 000 MPa et un allongement à la rupture de 1,7 %. Le stratifié a une résistance moyenne en traction de 3 500 MPa, un module d’élasticité moyen de 225 GPa et un allongement à la rupture en traction de 1,56 %.
Le système d’application comprend le tissu SikaWrap®-300 C utilisé « à sec » (sans imprégnation préalable) en association avec la résine Sikadur®-330. La consommation de résine est de 0,8 à 1,2 kg/m² pour l’imprégnation de la première couche, incluant la surface support, puis 0,7 kg/m² pour les couches suivantes. Le recouvrement longitudinal des couches doit être d’au moins 100 mm, avec des lés juxtaposés sans recouvrement pour les applications bords à bords dans le cas d’efforts tranchants. Le produit est facile à appliquer sur des surfaces planes ou courbes telles que poteaux, cheminées, dômes ou silos.
SikaWrap®-300 C est disponible en rouleaux de 50 mètres de longueur, en largeurs de 100 mm, 300 mm et 600 mm. Sa durée de conservation est de 24 mois à partir de la date de production, à condition de stocker le produit dans son emballage d’origine intact, à l’abri de l’humidité, de la lumière directe et à une température comprise entre +5°C et +35°C.
Le produit bénéficie d’un avis technique CSTB (n° 3.3/19-1005_V3) et doit être mis en œuvre par des professionnels qualifiés, avec un dimensionnement réalisé par un bureau d’études spécialisé. Le système doit être protégé du rayonnement solaire direct permanent par un revêtement adapté (par exemple Sikagard®-5500, Sikagard®-680 S BetonColor, Sikagard®-675 W ElastoColor ou Sikatop®-121/107).
La qualité du support doit être rigoureusement contrôlée et préparée conformément aux normes en vigueur, notamment en assurant une résistance minimale à la traction superficielle de 1,5 MPa sur béton, l’absence de laitance, agents polluants, gel ou film d’eau. Des produits spécifiques Sika sont recommandés pour la réparation et le reprofilage des défauts du support.
Ce tissu de renforcement léger permet un renforcement multifonctionnel (flexion, traction, cisaillement, torsion) sans alourdir la structure, avec une excellente stabilité grâce aux fibres de maintien latéral. Il est adapté aux applications nécessitant une haute performance mécanique et une durabilité conforme aux exigences réglementaires et normatives.
- agréments / normes : avis technique cstb n° 3.3/19-1005_v3
- orientation des fibres : 0° (unidirectionnelle, dans le sens de la longueur du tissu)
- chaîne : 99 % fil de chaîne en fibres de carbone noires
- trame : 1 % fil de trame en fibres thermoplastiques blanches
- durée de conservation : 24 mois à partir de la date de production
- conditions de stockage : stocker en emballage d'origine intact, à l'abri du soleil, au sec, température entre +5°C et +35°C
- masse surfacique : 304 g/m² ± 10 g/m² (fibres de carbone)
- épaisseur de la fibre sèche : 0,167 mm
- densité de fibre sèche : 1,82 g/cm³
- module d'élasticité en tension de la fibre sèche : 230 000 MPa (iso 10618)
- allongement à la rupture de fibre sèche : 1,7 % (iso 10618)
- résistance en traction de la fibre sèche : 4 000 MPa (iso 10618)
- épaisseur nominale du stratifié : 0,167 mm
- section nominale du stratifié : 167 mm² par largeur de 1000 mm
- résistance en traction du stratifié : moyenne 3 500 MPa, caractéristique 3 200 MPa (en 2561*, astm d 3039*)
- module d'élasticité en traction du stratifié : moyenne 225 GPa, caractéristique 220 GPa (en 2561*)
- allongement à la rupture en traction du stratifié : 1,56 % (en 2561)
- consommation de la résine sikadur®-330 : imprégnation de la 1ère couche y compris sur le support 0,8–1,2 kg/m², imprégnation des couches suivantes 0,7 kg/m²
L’application débute par l’imprégnation de la première couche de tissu et de la surface support avec la résine Sikadur®-330, à raison de 0,8 à 1,2 kg/m² selon la rugosité et la planéité du support. Les couches suivantes sont imprégnées avec environ 0,7 kg/m² de résine. Le tissu peut être coupé avec des ciseaux spéciaux sans être plié. Les lés de tissu doivent être posés avec un recouvrement d’au moins 100 mm dans la direction longitudinale des fibres. Pour les applications bords à bords en reprise d’effort tranchant, les lés sont juxtaposés sans recouvrement. En cas de renforcement par confinement de poteaux nécessitant plusieurs couches, le recouvrement des couches doit être réparti uniformément sur le périmètre.
Le tissu peut être appliqué sur des surfaces planes ou courbes telles que poteaux, cheminées, dômes ou silos. Après pose, le système peut être recouvert d’une finition esthétique ou d’une protection adaptée, notamment pour protéger du rayonnement solaire direct.
En cas de dysfonctionnement ou de défauts sur la structure (béton carbonaté, faible enrobage des armatures), des réparations ou reprofilages doivent être réalisés avant la pose, avec des produits spécifiques recommandés.
L’utilisation doit être réalisée par des professionnels expérimentés, avec un contrôle qualité rigoureux incluant la vérification de l’état du support, la mesure de sa résistance superficielle et la vérification de l’absence de condensation. Un plan d’autocontrôle doit être mis en place sur chantier.
Le résultat attendu est un renforcement efficace des structures en béton armé ou précontraint, bois ou maçonnerie, permettant d’augmenter la reprise d’efforts en flexion, cisaillement, traction et compression, ainsi que la capacité portante des éléments structuraux. Le système est adapté au renforcement de poutres, dalles, poteaux et à la réparation de dommages tels que chocs, incendies ou corrosion des aciers internes.
SIKA
84 Rue Edouard Vaillant
93550 - LE BOURGET
France
advpro-ouest@fr.sika.com
Questions produits
À quels types de structures ce tissu de renforcement carbone est-il adapté ?
Le tissu SikaWrap®-300 C est conçu pour renforcer les structures en béton armé ou précontraint, en bois et en maçonnerie. Il améliore la reprise d’efforts en flexion, cisaillement, traction et compression, notamment pour les poutres, dalles et poteaux.
Quelle est la compatibilité du tissu avec les résines d’imprégnation ?
Ce tissu s’utilise exclusivement en association avec la résine Sikadur®-330 pour l’imprégnation. La première couche nécessite entre 0,8 et 1,2 kg/m² de résine, incluant la surface support, les couches suivantes requièrent environ 0,7 kg/m².
Quelles sont les contraintes à respecter pour la préparation et la qualité du support avant application ?
Le support doit être propre, sain, exempt de laitance, polluants, gel ou film d’eau, avec une résistance moyenne à la traction directe d’au moins 1,5 MPa. Il ne doit pas être gelé ni présenter de condensation au moment de la pose.
Quelles sont les recommandations concernant la mise en œuvre et le recouvrement des lés de tissu ?
Le tissu doit être appliqué « à sec » sans pliage, avec un recouvrement longitudinal d’au moins 100 mm entre les couches. Pour les applications bords à bords en reprise d’effort tranchant, les lés sont juxtaposés sans recouvrement. En cas de confinement de poteaux, le recouvrement doit être réparti uniformément sur le périmètre.
Quelles sont les conditions de stockage et la durée de conservation du produit ?
Le tissu doit être conservé dans son emballage d’origine intact, à l’abri de la lumière directe, de l’humidité, et à une température comprise entre +5°C et +35°C. Sa durée de conservation est de 24 mois à partir de la date de production.
Quelles précautions doivent être prises concernant la protection du système après pose ?
Le système SikaWrap®-300 C doit être protégé du rayonnement solaire direct permanent par un revêtement adapté, tel que des produits à base de résine ou de liant hydraulique modifié, afin de garantir la durabilité du renforcement.
Quelles qualifications sont requises pour la mise en œuvre de ce tissu de renforcement ?
La pose doit être réalisée par des professionnels qualifiés et expérimentés, avec un dimensionnement des renforts effectué par un bureau d’études spécialisé. Un plan d’autocontrôle sur chantier est également recommandé pour vérifier la qualité du support et la bonne application du système.
