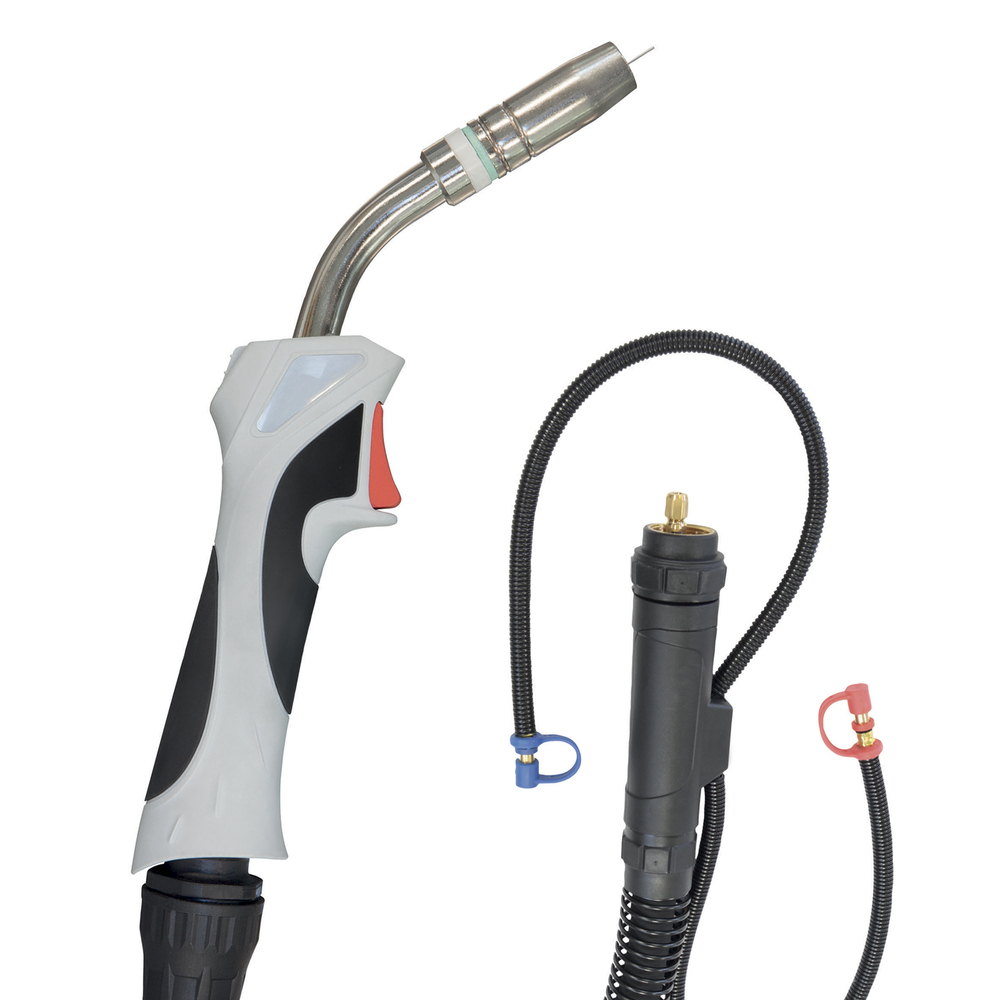

TORCHE MIG 500A - LIQUIDE - 3m - ALU - Ø1.2mm-M8 - GYS - 081154
Référence : G018081154
Découvrez TORCHE MIG 500A - LIQUIDE - 3m - ALU - Ø1.2mm-M8 - GYS - 081154 disponible à l'achat
- Conception pour un soudage efficace sur aluminium
- Refroidissement liquide pour une durée de vie prolongée
- Cordon de 3 mètres pour une flexibilité optimale
- Capacité de soudage élevée jusqu'à 500 A
- Maniabilité assurée pour des soudures précises
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La torche MIG/MAG 500 A liquide est un équipement de soudage performant conçu pour offrir une efficacité remarquable lors des travaux de soudure. Avec un diamètre de fil de 1,2 mm et une connexion M8, cette torche est parfaitement adaptée pour les travaux sur aluminium.
Le fonctionnement de cette torche garantit un refroidissement au liquide, ce qui permet de prolonger sa durée de vie et d'améliorer la qualité des soudures réalisées. Son cordon de 3 mètres offre une grande flexibilité, permettant une utilisation aisée dans divers environnements de travail.
Les grandes caractéristiques techniques incluent une capacité de soudage élevée à 500 A, idéale pour des applications industrielles exigeantes. La conception de la torche assure également une maniabilité optimale, rendant les tâches de soudure plus précises et confortables. Cette torche est un choix judicieux pour les professionnels à la recherche de fiabilité et de performance.
Le refroidissement liquide assure une meilleure dissipation de la chaleur, prolongeant la durée de vie de la torche. La poignée ergonomique avec revêtement antidérapant et la rotule flexible du câble réduisent la torsion du poignet, améliorant le confort et la maniabilité lors des opérations de soudage. Le câble a une longueur de 3 mètres avec une section de 16 mm², offrant une grande flexibilité d’utilisation.
Cette torche se distingue par sa robustesse et sa haute résistance aux chocs mécaniques ainsi qu’aux températures élevées. Elle garantit un dévidage régulier du fil, sans à-coups, et une compatibilité parfaite avec les équipements GYS grâce à son connecteur universel européen (Euro). Elle est livrée en boîte couleur (dimensions 380 x 310 x 75 mm).
Des consommables optionnels sont disponibles, notamment des gaines internes pour fils de Ø 1.0/1.2 mm et Ø 1.2/1.6 mm, supports tube contact, diffuseurs, tubes contact et buses, permettant une adaptation précise selon les besoins de soudage.
Ce produit est conforme à la norme EN 60974-7.
Le principe d’utilisation repose sur un procédé manuel de soudage MIG/MAG avec un fil de soudage de diamètre adapté (de 0,6 à 2,4 mm), principalement pour le soudage de l’aluminium. La torche assure un dévidage régulier du fil grâce à un tube contact adapté (Ø 1,2 mm) et un refroidissement liquide qui maintient la température de la torche stable pendant le travail.
L’utilisation prévue concerne des travaux de soudage sur aluminium, notamment sur des tôles épaisses et des soudures à forte intensité. La torche est équipée d’une buse large pour une meilleure dispersion de la chaleur et d’une poignée ergonomique avec revêtement antidérapant. Le câble flexible avec rotule réduit la torsion du poignet, ce qui facilite la manipulation lors des opérations.
La torche est utilisée dans des environnements où une bonne ventilation est assurée, notamment en raison des fumées et gaz générés par la soudure. Elle doit être employée dans des conditions où la température ambiante est comprise entre -10 °C et +40 °C en soudage. Le groupe de refroidissement doit être activé pendant l’utilisation pour garantir la circulation du liquide de refroidissement.
En cas de dysfonctionnement, plusieurs causes sont identifiées : surchauffe due à un mauvais serrage du tube contact, courant électrique excessif, gâchette inopérante liée à un câble ou connecteur endommagé, fil soudé dans le tube contact, alimentation irrégulière du fil due à un mauvais réglage de la pression des galets, obstruction ou usure des composants. Les remèdes consistent à vérifier et serrer les pièces, ajuster les réglages, nettoyer ou remplacer les éléments usés ou défectueux.
Le résultat attendu est un soudage constant et fiable sur aluminium, avec un dévidage du fil sans à-coups et une maniabilité confortable grâce à la conception ergonomique de la torche.
En résumé, l’utilisateur doit préparer la torche en connectant correctement la prise, dérouler intégralement le câble, s’assurer du bon état et du bon choix des consommables (tube contact, buse), activer le groupe de refroidissement, régler correctement la machine à souder, et procéder au soudage en maintenant une bonne ventilation et des conditions d’utilisation conformes. En cas de problème, il convient de vérifier l’état des composants et les réglages, puis de procéder aux ajustements ou remplacements nécessaires.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelle est la plage de température d’utilisation de la torche MIG 500A refroidie liquide ?
La torche peut être utilisée dans une plage de température ambiante comprise entre -10 °C et +40 °C en soudage. Pour le transport ou le stockage, la plage est étendue de -10 °C à +55 °C, conformément à la norme IEC 60974-7.
Comment s’effectue le raccordement de la torche au générateur de soudage ?
Le générateur doit être mis hors tension avant toute connexion. Le connecteur de la torche est inséré dans le logement femelle du poste, puis vissé pour assurer un serrage correct. Pour retirer la torche, il faut dévisser de la même manière. Un bon serrage est essentiel pour éviter les surchauffes.
Quels sont les consommables compatibles et leur rôle dans le fonctionnement de la torche ?
La torche doit être équipée de consommables adaptés au diamètre du fil utilisé, notamment gaine interne, support tube contact, tube contact (Ø 0,8 à 1,6 mm) et buse (Ø 16 mm). Le choix et l’état de ces consommables impactent la qualité du soudage, la régularité du dévidage du fil et la longévité de la torche.
Quels sont les symptômes courants de dysfonctionnement et leurs remèdes ?
Les principaux dysfonctionnements sont la surchauffe de la torche (due à un mauvais serrage du tube contact ou un courant excessif), une gâchette inopérante (liée à un câble ou connecteur endommagé), un fil soudé dans le tube contact (réglage ou usure à corriger) et une alimentation irrégulière du fil (pression des galets à ajuster, nettoyage ou remplacement des composants). Chaque cause identifiée dispose d’une action corrective précise.
Quelle est la capacité de soudage et le facteur de marche de la torche ?
La torche supporte un courant nominal de soudage de 500 A en CO2 avec un facteur de marche de 100 % à 40 °C. En soudage pulsé, cette capacité est réduite de 35 %. Elle est compatible avec un diamètre de fil de 0,6 à 2,4 mm, avec un tube contact de 1,2 mm de diamètre.
Comment la conception de la torche améliore-t-elle le confort et la maniabilité ?
La torche est dotée d’une poignée ergonomique avec revêtement antidérapant et d’un câble flexible à rotule qui réduit la torsion du poignet. Ces caractéristiques facilitent la prise en main et les mouvements précis pendant le soudage, limitant la fatigue lors d’utilisation prolongée.
